Konvertieren Sie die vCenter-Serverinstanz in eine VCF-Verwaltungsdomäne (FC-Datenspeicher).
Änderungen vorschlagen
PDFs
Konvertieren Sie einen vSphere 8-Cluster mit ONTAP Fibre Channel-Datenspeichern in eine VMware Cloud Foundation-Verwaltungsdomäne. Dieses Verfahren umfasst die Bereitstellung von FC-Speicher, die Bereitstellung von ONTAP Tools für VMware und die Verwendung des VCF-Importtools zum Migrieren und Verwalten des Clusters innerhalb der VCF-Umgebung.
Einführung
Die Konvertierung einer vSphere-Umgebung mit einem vorhandenen Fibre Channel (FC)-Datenspeicher, der auf ONTAP ausgeführt wird, umfasst die Integration der vorhandenen Infrastruktur in eine moderne private Cloud-Architektur. Dieser Prozess profitiert von der Robustheit des FC-Speichers, um einen nahtlosen Datenzugriff und eine nahtlose Datenverwaltung zu gewährleisten. Nachdem durch den Konvertierungsprozess eine VCF-Verwaltungsdomäne eingerichtet wurde, können Administratoren zusätzliche vSphere-Umgebungen, einschließlich solcher, die FC-Datenspeicher verwenden, effizient in das VCF-Ökosystem importieren. Diese Integration verbessert nicht nur die Ressourcennutzung, sondern vereinfacht auch die Verwaltung der privaten Cloud-Infrastruktur und gewährleistet einen reibungslosen Übergang mit minimaler Unterbrechung der vorhandenen Arbeitslasten.
In dieser Lösung zeigen wir, wie ein FC-Datenspeicher in vSphere 8 zum Hauptspeicher wird, wenn der Cluster in eine VCF-Verwaltungsdomäne konvertiert wird.
Szenarioübersicht
Dieses Szenario umfasst die folgenden allgemeinen Schritte:
-
Stellen Sie ONTAP tools for VMware vSphere 10 bereit.
-
Stellen Sie einen FC-Datenspeicher mit ONTAP -Tools bereit.
-
Verwenden Sie das VCF-Importtool, um den vSphere-Cluster zu validieren.
-
Stellen Sie den SDDC Manager im vSphere-Cluster bereit.
-
Konfigurieren Sie eine JSON-Datei, um während der VCF-Konvertierung NSX zu erstellen.
-
Verwenden Sie das VCF-Importtool, um den vSphere 8-Cluster in VCF 5.2.1 zu konvertieren
Voraussetzungen
Dieses Szenario erfordert die folgenden Komponenten und Konfigurationen:
-
NetApp ASA R2/ ASA/ AFF -Speichersystem mit einer Storage Virtual Machine (SVM), die für die Zulassung von Fibre Channel (FC)-Verkehr konfiguriert ist.
-
Die logische Schnittstelle (LIF) wurde zur Übertragung des FC-Verkehrs erstellt und ist mit der SVM verknüpft.
-
Auf den Switches, die für die Übertragung von FC-Verkehr vorgesehen sind, wurde FC-Zoning konfiguriert.
-
Ein vSphere 8-Cluster mit 4 x ESXi-Hosts und einer auf dem Cluster co-lokalisierten vCenter-Appliance.
-
Für vMotion konfigurierte verteilte Portgruppe auf den zu diesem Zweck eingerichteten VLANs oder Netzwerksegmenten.
-
Laden Sie die für die VCF-Konvertierung erforderliche Software herunter.
ONTAP tools for VMware vSphere 10 können entweder in HA- oder Nicht-HA-Konfigurationen installiert werden. Ausführliche Informationen zu den Voraussetzungen für ONTAP -Tools finden Sie unter "Voraussetzungen für ONTAP tools for VMware vSphere" .
Informationen zum unterstützten Speicher und andere Überlegungen zum Konvertieren oder Importieren von vSphere in VCF 5.2 finden Sie unter "Überlegungen vor dem Konvertieren oder Importieren vorhandener vSphere-Umgebungen in VMware Cloud Foundation" .
Die erforderliche Software finden Sie unter "Laden Sie Software zum Konvertieren oder Importieren vorhandener vSphere-Umgebungen herunter" .
Informationen zur Konfiguration von ONTAP Speichersystemen finden Sie im"ONTAP 9 Dokumentation" Center.
Informationen zur Konfiguration von VCF finden Sie unter"Dokumentation zu VMware Cloud Foundation 5.2" .
Bereitstellungsschritte
Die Lösung umfasst die Verwendung von ONTAP tools for VMware vSphere zur Bereitstellung von FC-Datenspeichern und den Prozess der Konvertierung eines vorhandenen vSphere 8-Clusters in eine VCF-Verwaltungsdomäne.
Führen Sie die folgenden Schritte aus:
-
Stellen Sie ONTAP tools for VMware vSphere 10 bereit.
-
Stellen Sie einen FC-Datenspeicher mit ONTAP -Tools bereit.
-
Kopieren Sie das VCF-Importtool auf die vCenter-Appliance.
-
Führen Sie mit dem VCF-Importtool eine Vorprüfung auf der vCenter-Appliance durch.
-
Stellen Sie die SDDC-Manager-VM auf dem vCenter-Cluster bereit.
-
Erstellen Sie eine JSON-Datei für einen NSX-Cluster, der während des Konvertierungsvorgangs bereitgestellt werden soll.
-
Laden Sie die erforderliche Software in den SDDC-Manager hoch.
-
Konvertieren Sie den vSphere-Cluster in das SDDC-Manager-Inventar.
Eine Übersicht über den Konvertierungsprozess finden Sie unter "Konvertieren Sie eine vSphere-Umgebung in eine Verwaltungsdomäne oder importieren Sie eine vSphere-Umgebung als VI-Workload-Domäne in VMware Cloud Foundation" .
Bereitstellen von ONTAP -Tools und Bereitstellen eines FC-Datenspeichers
Die Architektur von ONTAP Tools 10 ist auf eine nahtlose Integration in VMware-Umgebungen ausgelegt und nutzt ein modulares und skalierbares Framework, das die ONTAP Tools-Dienste, das vSphere-Plug-in und REST-APIs umfasst, um eine effiziente Speicherverwaltung, Automatisierung und Datensicherung zu ermöglichen.
ONTAP tools for VMware vSphere 10 können entweder in HA- oder Nicht-HA-Konfigurationen installiert werden.
Bereitstellen von ONTAP tools for VMware vSphere 10
In diesem Schritt wird ONTAP Tools 10 mit einer Nicht-HA-Konfiguration bereitgestellt.
Weitere Informationen zur Bereitstellung von HA- und Nicht-HA-Konfigurationen finden Sie unter "Bereitstellen von ONTAP tools for VMware vSphere" .
-
Laden Sie die ONTAP Tools 10 OVA-Vorlage von der "NetApp Support-Site" .
-
Klicken Sie im vSphere-Client mit der rechten Maustaste auf den Cluster und klicken Sie auf OVF-Vorlage bereitstellen
-
Führen Sie in der OVF-Vorlage bereitstellen die folgenden Schritte aus:
-
Wählen Sie eine OVF-Vorlage aus.
-
Wählen Sie einen Namen und einen Ordner aus.
-
Wählen Sie eine Rechenressource aus.
-
Details überprüfen.
-
Stimmen Sie der Lizenzvereinbarung zu.
-
-
Wählen Sie auf der Seite Konfiguration der Vorlage den Bereitstellungstyp aus und geben Sie an, ob ONTAP -Tools in einer HA-Konfiguration bereitgestellt werden sollen. Klicken Sie auf Weiter, um fortzufahren.
-
Wählen Sie auf der Seite Speicher auswählen den Datenspeicher aus, auf dem die VM installiert werden soll, und klicken Sie auf Weiter.
-
Wählen Sie das Netzwerk aus, über das die ONTAP -Tools-VM kommunizieren wird. Klicken Sie auf Weiter, um fortzufahren.
-
Geben Sie im Fenster „Vorlage anpassen“ alle erforderlichen Informationen ein.
-
Benutzername und Passwort der Anwendung
-
Wählen Sie, ob ASUP (Auto Support) einschließlich einer Proxy-URL aktiviert werden soll.
-
Benutzername und Passwort des Administrators.
-
NTP-Server.
-
Benutzername und Passwort für die Wartung (Wartungskonto, das an der Konsole verwendet wird).
-
Geben Sie die erforderlichen IP-Adressen für die Bereitstellungskonfiguration an.
-
Geben Sie alle Netzwerkinformationen für die Knotenkonfiguration an.
-
-
Klicken Sie abschließend auf Weiter, um fortzufahren, und dann auf Fertig, um mit der Bereitstellung zu beginnen.
Konfigurieren Sie ONTAP -Tools
Sobald die ONTAP -Tools-VM installiert und eingeschaltet ist, sind einige grundlegende Konfigurationsschritte erforderlich, beispielsweise das Hinzufügen von vCenter-Servern und ONTAP Speichersystemen zur Verwaltung. Weitere Informationen finden Sie in der Dokumentation unter "ONTAP tools for VMware vSphere Dokumentation" für detaillierte Informationen.
-
Siehe "vCenter-Instanzen hinzufügen" um die vCenter-Instanzen für die Verwaltung mit ONTAP -Tools zu konfigurieren.
-
Um ein ONTAP Speichersystem hinzuzufügen, melden Sie sich beim vSphere-Client an und navigieren Sie zum Hauptmenü auf der linken Seite. Klicken Sie auf * NetApp ONTAP -Tools*, um die Benutzeroberfläche zu starten.
-
Navigieren Sie im linken Menü zu Storage Backends und klicken Sie auf Hinzufügen, um auf das Fenster Storage Backend hinzufügen zuzugreifen.
-
Geben Sie die IP-Adresse und Anmeldeinformationen für das zu verwaltende ONTAP Speichersystem ein. Klicken Sie zum Abschluss auf Hinzufügen.
|
Hier wird das Speicher-Backend mithilfe der Cluster-IP-Adresse in der vSphere-Client-Benutzeroberfläche hinzugefügt. Dies ermöglicht die vollständige Verwaltung aller SVMs im Speichersystem. Alternativ kann das Storage-Backend hinzugefügt und mit einer vCenter-Instanz verknüpft werden, indem man den ONTAP Tools Manager verwendet. https://loadBalanceIP:8443/virtualization/ui/ . Mit dieser Methode können in der Benutzeroberfläche des vSphere-Clients nur SVM-Anmeldeinformationen hinzugefügt werden, was eine genauere Kontrolle über den Speicherzugriff ermöglicht.
|
Bereitstellen eines FC-Datenspeichers mit ONTAP -Tools
ONTAP -Tools integrieren Funktionen in die gesamte vSphere-Client-Benutzeroberfläche. In diesem Schritt wird ein FC-Datenspeicher von der Inventarseite des Hosts bereitgestellt.
-
Navigieren Sie im vSphere-Client zum Inventar der Hosts (oder Speicher).
-
Navigieren Sie zu AKTIONEN > NetApp ONTAP -Tools > Datenspeicher erstellen.
-
Wählen Sie im Assistenten Datenspeicher erstellen VMFS als Typ des zu erstellenden Datenspeichers aus.
-

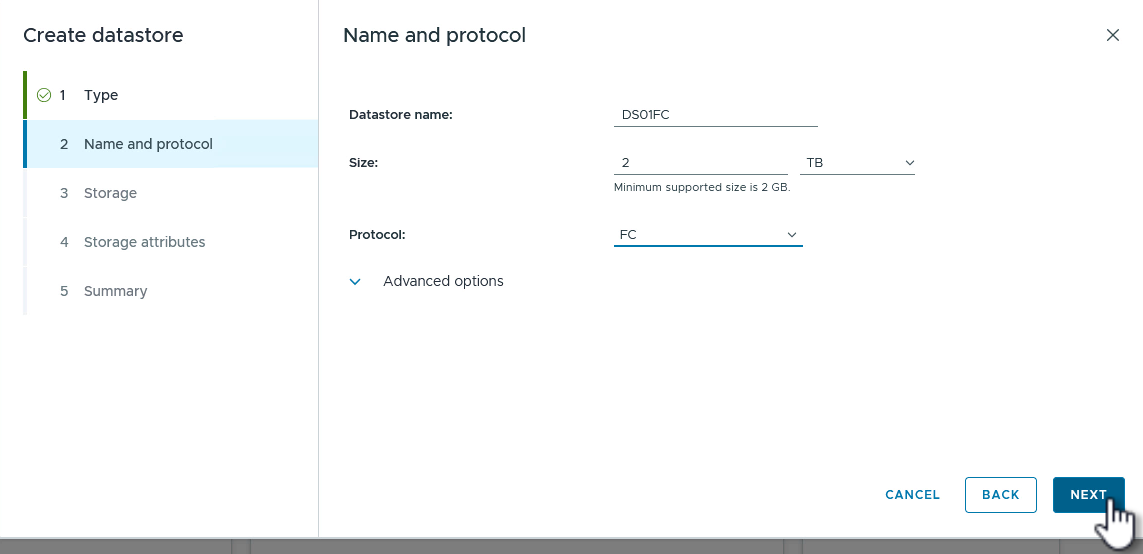

Geben Sie auf der Seite Name und Protokoll einen Namen für den Datenspeicher, die Größe und das zu verwendende FC-Protokoll ein.
-
Wählen Sie auf der Seite Speicher die ONTAP -Speicherplattform und die Storage Virtual Machine (SVM) aus. Sie können hier auch alle verfügbaren benutzerdefinierten Exportrichtlinien auswählen. Klicken Sie auf Weiter, um fortzufahren.
-
Wählen Sie auf der Seite Speicherattribute das zu verwendende Speicheraggregat aus. Klicken Sie auf Weiter, um fortzufahren.
-
Überprüfen Sie die Informationen auf der Seite Zusammenfassung und klicken Sie auf Fertig, um den Bereitstellungsprozess zu starten. ONTAP -Tools erstellen ein Volume auf dem ONTAP Speichersystem und mounten es als FC-Datenspeicher auf allen ESXi-Hosts im Cluster.
Konvertieren Sie die vSphere-Umgebung in VCF 5.2
Der folgende Abschnitt behandelt die Schritte zum Bereitstellen des SDDC-Managers und zum Konvertieren des vSphere 8-Clusters in eine VCF 5.2-Verwaltungsdomäne. Gegebenenfalls wird für weitere Einzelheiten auf die VMware-Dokumentation verwiesen.
Das VCF-Importtool von VMware by Broadcom ist ein Dienstprogramm, das sowohl auf der vCenter-Appliance als auch auf dem SDDC-Manager verwendet wird, um Konfigurationen zu validieren und Konvertierungs- und Importdienste für vSphere- und VCF-Umgebungen bereitzustellen.
Weitere Informationen finden Sie unter "Optionen und Parameter des VCF-Importtools" .
VCF-Importtool kopieren und extrahieren
Die VCF-Importtools werden auf der vCenter-Appliance verwendet, um zu überprüfen, ob sich der vSphere-Cluster für den VCF-Konvertierungs- oder Importvorgang in einem fehlerfreien Zustand befindet.
Führen Sie die folgenden Schritte aus:
-
Folgen Sie den Schritten unter "Kopieren Sie das VCF-Importtool auf die Ziel-vCenter-Appliance" bei VMware Docs, um das VCF-Importtool an den richtigen Speicherort zu kopieren.
-
Extrahieren Sie das Paket mit dem folgenden Befehl:
tar -xvf vcf-brownfield-import-<buildnumber>.tar.gz
Validieren der vCenter-Appliance
Verwenden Sie das VCF-Importtool, um die vCenter-Appliance vor der Konvertierung zu validieren.
-
Folgen Sie den Schritten unter "Führen Sie vor der Konvertierung eine Vorprüfung des Ziel-vCenters durch" um die Validierung auszuführen.
-
Die folgende Ausgabe zeigt, dass die vCenter-Appliance die Vorprüfung bestanden hat.
Bereitstellen des SDDC Managers
Der SDDC-Manager muss sich am selben Standort wie der vSphere-Cluster befinden, der in eine VCF-Verwaltungsdomäne umgewandelt wird.
Befolgen Sie die Bereitstellungsanweisungen in den VMware-Dokumenten, um die Bereitstellung abzuschließen.
Weitere Informationen finden Sie unter"Kommissionsgastgeber" im VCF-Administrationshandbuch.
Erstellen einer JSON-Datei für die NSX-Bereitstellung
Um NSX Manager bereitzustellen, während Sie eine vSphere-Umgebung in VMware Cloud Foundation importieren oder konvertieren, erstellen Sie eine NSX-Bereitstellungsspezifikation. Für die NSX-Bereitstellung sind mindestens 3 Hosts erforderlich.
Ausführliche Informationen finden Sie unter "Generieren einer NSX-Bereitstellungsspezifikation zum Konvertieren oder Importieren vorhandener vSphere-Umgebungen" .
|
|
Beim Bereitstellen eines NSX Manager-Clusters in einem Konvertierungs- oder Importvorgang wird das NSX-VLAN-Netzwerk verwendet. Einzelheiten zu den Einschränkungen der NSX-VLAN-Vernetzung finden Sie im Abschnitt „Überlegungen vor dem Konvertieren oder Importieren vorhandener vSphere-Umgebungen in VMware Cloud Foundation“. Informationen zu NSX-VLAN-Netzwerkbeschränkungen finden Sie unter "Überlegungen vor dem Konvertieren oder Importieren vorhandener vSphere-Umgebungen in VMware Cloud Foundation" . |
Nachfolgend sehen Sie ein Beispiel einer JSON-Datei für die NSX-Bereitstellung:
{
"license_key": "xxxxx-xxxxx-xxxxx-xxxxx-xxxxx",
"form_factor": "medium",
"admin_password": "************************",
"install_bundle_path": "/tmp/vcfimport/bundle-133764.zip",
"cluster_ip": "172.21.166.72",
"cluster_fqdn": "vcf-m02-nsx01.sddc.netapp.com",
"manager_specs": [{
"fqdn": "vcf-m02-nsx01a.sddc.netapp.com",
"name": "vcf-m02-nsx01a",
"ip_address": "172.21.166.73",
"gateway": "172.21.166.1",
"subnet_mask": "255.255.255.0"
},
{
"fqdn": "vcf-m02-nsx01b.sddc.netapp.com",
"name": "vcf-m02-nsx01b",
"ip_address": "172.21.166.74",
"gateway": "172.21.166.1",
"subnet_mask": "255.255.255.0"
},
{
"fqdn": "vcf-m02-nsx01c.sddc.netapp.com",
"name": "vcf-m02-nsx01c",
"ip_address": "172.21.166.75",
"gateway": "172.21.166.1",
"subnet_mask": "255.255.255.0"
}]
}
Kopieren Sie die JSON-Datei in ein Verzeichnis im SDDC Manager.
Laden Sie Software in den SDDC Manager hoch
Kopieren Sie das VCF-Importtool und das NSX-Bereitstellungspaket in das Verzeichnis /home/vcf/vcfimport im SDDC Manager.
Sehen "Laden Sie die erforderliche Software auf die SDDC Manager Appliance hoch" für detaillierte Anweisungen.
Konvertieren Sie den vSphere-Cluster in eine VCF-Verwaltungsdomäne
Zur Durchführung des Konvertierungsprozesses wird das VCF-Importtool verwendet. Führen Sie den folgenden Befehl aus dem Verzeichnis /home/vcf/vcf-import-package/vcf-brownfield-import-<version>/vcf-brownfield-toolset aus, um einen Ausdruck der Funktionen des VCF-Importtools anzuzeigen:
python3 vcf_brownfield.py --help
Der folgende Befehl wird ausgeführt, um den vSphere-Cluster in eine VCF-Verwaltungsdomäne zu konvertieren und den NSX-Cluster bereitzustellen:
python3 vcf_brownfield.py convert --vcenter '<vcenter-fqdn>' --sso-user '<sso-user>' --domain-name '<wld-domain-name>' --nsx-deployment-spec-path '<nsx-deployment-json-spec-path>'
Vollständige Anweisungen finden Sie unter "Konvertieren oder importieren Sie die vSphere-Umgebung in das SDDC Manager-Inventar" .
Lizenzierung zu VCF hinzufügen
Nach Abschluss der Konvertierung muss der Umgebung eine Lizenzierung hinzugefügt werden.
-
Melden Sie sich bei der SDDC Manager-Benutzeroberfläche an.
-
Navigieren Sie im Navigationsbereich zu Administration > Lizenzierung.
-
Klicken Sie auf + Lizenzschlüssel.
-
Wählen Sie ein Produkt aus dem Dropdown-Menü.
-
Geben Sie den Lizenzschlüssel ein.
-
Geben Sie eine Beschreibung für die Lizenz ein.
-
Klicken Sie auf Hinzufügen.
-
Wiederholen Sie diese Schritte für jede Lizenz.
