Erweitern einer MetroCluster IP-Konfiguration

Beitragende

Je nach ONTAP Version können Sie Ihre MetroCluster IP-Konfiguration erweitern, indem Sie vier neue Nodes als neue DR-Gruppe hinzufügen.

Ab ONTAP 9.13.1 können Sie eine MetroCluster Konfiguration mit acht Nodes vorübergehend erweitern, um die Controller und Storage zu aktualisieren. Siehe "Aktualisieren einer MetroCluster IP-Konfiguration mit vier oder acht Nodes (ONTAP 9.8 und höher)" Finden Sie weitere Informationen.

Ab ONTAP 9.9 können Sie der MetroCluster IP-Konfiguration vier neue Nodes als zweite DR-Gruppe hinzufügen. Dadurch wird eine MetroCluster-Konfiguration mit acht Nodes erstellt.

Bevor Sie beginnen
  • Die alten und neuen Nodes müssen dieselbe Version von ONTAP ausführen.

  • In diesem Verfahren werden die Schritte beschrieben, die erforderlich sind, um eine DR-Gruppe mit vier Nodes einer vorhandenen MetroCluster IP-Konfiguration hinzuzufügen. Wenn Sie eine Konfiguration mit acht Nodes aktualisieren, müssen Sie den gesamten Vorgang für jede DR-Gruppe wiederholen und nacheinander hinzufügen.

  • Stellen Sie sicher, dass die alten und neuen Plattformmodelle für die gemeinsame Verwendung der Plattformen unterstützt werden.

  • Überprüfen Sie, ob die alten und die neuen Plattformmodelle von den IP-Switches unterstützt werden.

  • Wenn Sie es sind "Aktualisieren einer MetroCluster-IP-Konfiguration mit vier oder acht Nodes", Die neuen Knoten müssen über genügend Speicher verfügen, um die Daten der alten Knoten aufzunehmen, zusammen mit geeigneten Platten für Root-Aggregate und freie Platten.

  • Vergewissern Sie sich, dass auf den alten Knoten eine Standard-Broadcast-Domäne erstellt wurde.

    Wenn Sie einem vorhandenen Cluster neue Nodes ohne standardmäßige Broadcast-Domäne hinzufügen, werden für die neuen Nodes Node-Management-LIFs erstellt, die nicht die erwarteten Namen verwenden, sondern UIDs (Universal Unique Identifiers). Weitere Informationen finden Sie im Knowledge Base-Artikel "LIFs für das Node-Management, die auf neu hinzugefügten Nodes erstellt wurden und mit UUID-Namen generiert wurden".

Beispiel für die Benennung in diesem Verfahren

Bei diesem Verfahren werden durchgängig Beispielnamen verwendet, um die involvierten DR-Gruppen, Nodes und Switches zu identifizieren.

DR-Gruppen

Cluster_A an Standort_A

Cluster_B an Standort_B

dr_Group_1-alt

  • Node_A_1-alt

  • Node_A_2-alt

  • Node_B_1-alt

  • Node_B_2-alt

dr_Group_2-neu

  • Node_A_3-neu

  • Node_A_4-neu

  • Node_B_3-neu

  • Node_B_4-neu

Unterstützte Plattformkombinationen beim Hinzufügen einer zweiten DR-Gruppe

In der folgenden Tabelle sind die unterstützten Plattformkombinationen für IP-Konfigurationen mit acht Nodes aufgeführt.

Wichtig
  • Auf allen Nodes in der MetroCluster-Konfiguration muss dieselbe ONTAP-Version ausgeführt werden. Wenn Sie beispielsweise über eine Konfiguration mit acht Nodes verfügen, müssen alle acht Nodes dieselbe ONTAP-Version ausführen.

  • Die Kombinationen in dieser Tabelle gelten nur für reguläre oder permanente Konfigurationen mit 8 Nodes.

  • Die Plattformkombinationen in dieser Tabelle nicht gelten, wenn Sie die Umstiegs- oder Aktualisierungsverfahren verwenden.

  • Alle Nodes in einer DR-Gruppe müssen vom gleichen Typ und von derselben Konfiguration sein.

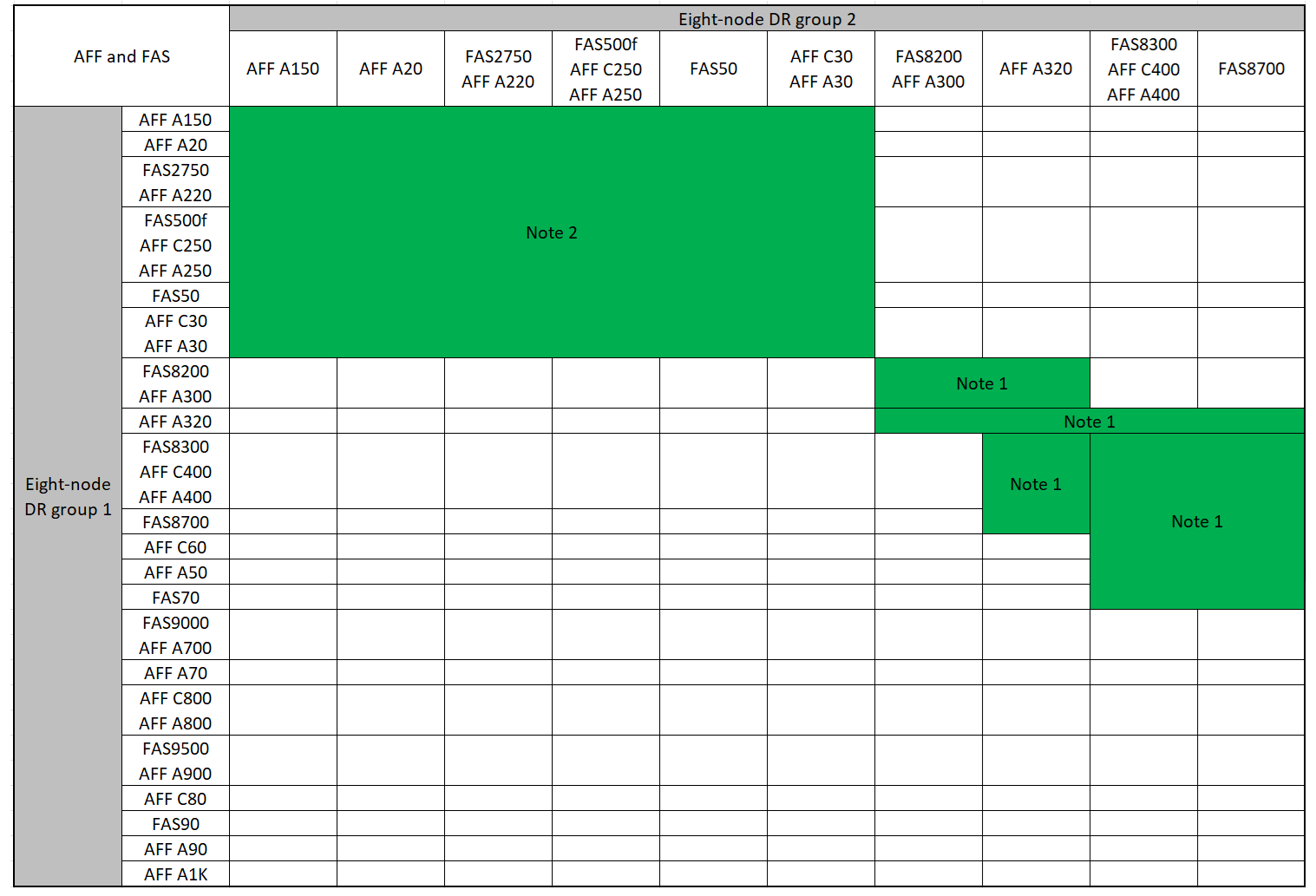

Plattformkombinationen für 8 Node-Konfigurationen
  • Hinweis 1: Für diese Kombinationen ist ONTAP 9.9.1 oder höher (oder die minimale ONTAP-Version, die auf der Plattform unterstützt wird) erforderlich.

  • Hinweis 2: Für diese Kombinationen ist ONTAP 9.13.1 oder höher (oder die minimale ONTAP-Version, die auf der Plattform unterstützt wird) erforderlich.

Senden einer benutzerdefinierten AutoSupport Meldung vor der Wartung

Bevor Sie die Wartung durchführen, sollten Sie eine AutoSupport Meldung ausgeben, um den technischen Support von NetApp über die laufende Wartung zu informieren. Die Mitteilung des technischen Supports über laufende Wartungsarbeiten verhindert, dass ein Fall eröffnet wird, wenn eine Störung aufgetreten ist.

Über diese Aufgabe

Diese Aufgabe muss auf jedem MetroCluster-Standort ausgeführt werden.

Schritte
  1. Um eine automatische Erstellung von Support-Cases zu verhindern, senden Sie eine AutoSupport Meldung, damit das Upgrade ausgeführt wird.

    1. Geben Sie den folgenden Befehl ein:

      system node autosupport invoke -node * -type all -message "MAINT=10h Upgrading old-model to new-model"

      Dieses Beispiel gibt ein Wartungsfenster von 10 Stunden an. Je nach Plan sollten Sie möglicherweise zusätzliche Zeit einplanen.

      Wenn die Wartung vor dem Vergehen der Zeit abgeschlossen ist, können Sie eine AutoSupport-Meldung mit dem Ende des Wartungszeitraums aufrufen:

    system node autosupport invoke -node * -type all -message MAINT=end

    1. Wiederholen Sie den Befehl im Partner-Cluster.

Überprüfen des Systemzustands der MetroCluster-Konfiguration

Sie müssen den Zustand und die Konnektivität der MetroCluster Konfiguration vor der Durchführung der Transition überprüfen

Schritte
  1. Überprüfen Sie den Betrieb der MetroCluster-Konfiguration in ONTAP:

    1. Prüfen Sie, ob das System multipathed ist:

      node run -node node-name sysconfig -a

    2. Überprüfen Sie auf beiden Clustern auf Zustandswarnmeldungen:

      system health alert show

    3. Bestätigen Sie die MetroCluster-Konfiguration und den normalen Betriebsmodus:

      metrocluster show

    4. Durchführen einer MetroCluster-Prüfung:

      metrocluster check run

    5. Ergebnisse der MetroCluster-Prüfung anzeigen:

      metrocluster check show

    6. Nutzen Sie Config Advisor.

    7. Überprüfen Sie nach dem Ausführen von Config Advisor die Ausgabe des Tools und befolgen Sie die Empfehlungen in der Ausgabe, um die erkannten Probleme zu beheben.

  2. Vergewissern Sie sich, dass das Cluster sich in einem ordnungsgemäßen Zustand befindet:

    cluster show

    cluster_A::> cluster show
    Node           Health  Eligibility
    -------------- ------  -----------
    node_A_1       true    true
    node_A_2       true    true

    cluster_A::>
  3. Vergewissern Sie sich, dass alle Cluster-Ports aktiv sind:

    network port show -ipspace Cluster

    cluster_A::> network port show -ipspace Cluster

    Node: node_A_1-old

                                                      Speed(Mbps) Health
    Port      IPspace      Broadcast Domain Link MTU  Admin/Oper  Status
    --------- ------------ ---------------- ---- ---- ----------- --------
    e0a       Cluster      Cluster          up   9000  auto/10000 healthy
    e0b       Cluster      Cluster          up   9000  auto/10000 healthy

    Node: node_A_2-old

                                                      Speed(Mbps) Health
    Port      IPspace      Broadcast Domain Link MTU  Admin/Oper  Status
    --------- ------------ ---------------- ---- ---- ----------- --------
    e0a       Cluster      Cluster          up   9000  auto/10000 healthy
    e0b       Cluster      Cluster          up   9000  auto/10000 healthy

    4 entries were displayed.

    cluster_A::>
  4. Vergewissern Sie sich, dass alle Cluster-LIFs betriebsbereit sind und betriebsbereit sind:

    network interface show -vserver Cluster

    Jede Cluster-LIF sollte True für IS Home anzeigen und einen Status Admin/Oper von up/Up haben

    cluster_A::> network interface show -vserver cluster

                Logical      Status     Network          Current       Current Is
    Vserver     Interface  Admin/Oper Address/Mask       Node          Port    Home
    ----------- ---------- ---------- ------------------ ------------- ------- -----
    Cluster
                node_A_1-old_clus1
                           up/up      169.254.209.69/16  node_A_1   e0a     true
                node_A_1-old_clus2
                           up/up      169.254.49.125/16  node_A_1   e0b     true
                node_A_2-old_clus1
                           up/up      169.254.47.194/16  node_A_2   e0a     true
                node_A_2-old_clus2
                           up/up      169.254.19.183/16  node_A_2   e0b     true

    4 entries were displayed.

    cluster_A::>
  5. Vergewissern Sie sich, dass die automatische Umrüstung auf allen Cluster-LIFs aktiviert ist:

    network interface show -vserver Cluster -fields auto-revert

    cluster_A::> network interface show -vserver Cluster -fields auto-revert

              Logical
    Vserver   Interface     Auto-revert
    --------- ------------- ------------
    Cluster
               node_A_1-old_clus1
                            true
               node_A_1-old_clus2
                            true
               node_A_2-old_clus1
                            true
               node_A_2-old_clus2
                            true

        4 entries were displayed.

    cluster_A::>

Entfernen der Konfiguration aus Überwachungsanwendungen

Wenn die vorhandene Konfiguration mit der MetroCluster Tiebreaker Software, dem ONTAP Mediator oder anderen Anwendungen von Drittanbietern (z. B. ClusterLion) überwacht wird, die eine Umschaltung initiieren können, müssen Sie die MetroCluster-Konfiguration vor dem Upgrade von der Monitoring-Software entfernen.

Schritte
  1. Entfernen Sie die vorhandene MetroCluster-Konfiguration von Tiebreaker, Mediator oder einer anderen Software, die die Umschaltung initiieren kann.

    Sie verwenden…​

    Gehen Sie folgendermaßen vor:

    Tiebreaker

    Mediator

    Geben Sie den folgenden Befehl an der ONTAP-Eingabeaufforderung ein:

    metrocluster configuration-settings mediator remove

    Applikationen von Drittanbietern

    Siehe Produktdokumentation.

  2. Entfernen Sie die vorhandene MetroCluster Konfiguration von jeder Anwendung eines Drittanbieters, die eine Umschaltung initiieren kann.

    Informationen zur Anwendung finden Sie in der Dokumentation.

Vorbereiten der neuen Controller-Module

Sie müssen die vier neuen MetroCluster-Knoten vorbereiten und die korrekte ONTAP-Version installieren.

Über diese Aufgabe

Diese Aufgabe muss auf jedem der neuen Knoten ausgeführt werden:

  • Node_A_3-neu

  • Node_A_4-neu

  • Node_B_3-neu

  • Node_B_4-neu

Löschen Sie in diesen Schritten die Konfiguration auf den Knoten und löschen Sie den Mailbox-Bereich auf neuen Laufwerken.

Schritte
  1. Für die neuen Controller

  2. Schließen Sie die neuen MetroCluster IP-Knoten wie in der Installation und Konfiguration MetroCluster gezeigt an die IP-Switches an.

  3. Konfigurieren Sie die MetroCluster IP-Knoten mithilfe der folgenden Abschnitte der Installation und Konfiguration MetroCluster.

  4. Geben Sie im Wartungsmodus den Befehl stop ein, um den Wartungsmodus zu beenden, und geben Sie dann den Boot_ontap-Befehl aus, um das System zu booten und zum Cluster-Setup zu gelangen.

    Schließen Sie derzeit den Cluster-Assistenten oder den Node-Assistenten nicht ab.

RCF-Dateien aktualisieren

Wenn Sie neue Switch-Firmware installieren, müssen Sie die Switch-Firmware installieren, bevor Sie die RCF-Datei aktualisieren.

Über diese Aufgabe

Dieses Verfahren unterbricht den Datenverkehr auf dem Switch, auf dem die RCF-Datei aktualisiert wird. Der Datenverkehr wird wieder aufgenommen, sobald die neue RCF-Datei angewendet wurde.

Schritte
  1. Überprüfen Sie den Zustand der Konfiguration.

    1. Vergewissern Sie sich, dass die MetroCluster-Komponenten ordnungsgemäß sind:

      metrocluster check run

      cluster_A::*> metrocluster check run

      Der Vorgang wird im Hintergrund ausgeführt.

    2. Nach dem metrocluster check run Vorgang abgeschlossen, Ausführung metrocluster check show Um die Ergebnisse anzuzeigen.

      Nach etwa fünf Minuten werden die folgenden Ergebnisse angezeigt:

    -----------
    ::*> metrocluster check show

    Component           Result
    ------------------- ---------
    nodes               ok
    lifs                ok
    config-replication  ok
    aggregates          warning
    clusters            ok
    connections         not-applicable
    volumes             ok
    7 entries were displayed.
    1. Überprüfen Sie den Status des laufenden MetroCluster-Prüfvorgangs:

      metrocluster operation history show -job-id 38

    2. Vergewissern Sie sich, dass es keine Systemzustandsmeldungen gibt:

      system health alert show

  2. Bereiten Sie die IP-Schalter für die Anwendung der neuen RCF-Dateien vor.

    Befolgen Sie die Schritte für Ihren Switch-Anbieter:

  3. Laden Sie je nach Switch-Anbieter die IP RCF-Datei herunter, und installieren Sie sie.

    Hinweis Aktualisieren Sie die Schalter in folgender Reihenfolge: Switch_A_1, Switch_B_1, Switch_A_2, Switch_B_2

Verbinden der neuen Nodes mit den Clustern

Sie müssen die vier neuen MetroCluster IP-Nodes der bestehenden MetroCluster-Konfiguration hinzufügen.

Über diese Aufgabe

Sie müssen diese Aufgabe für beide Cluster ausführen.

Schritte
  1. Fügen Sie die neuen MetroCluster IP-Knoten zur bestehenden MetroCluster-Konfiguration hinzu.

    1. Fügen Sie den ersten neuen MetroCluster-IP-Knoten (Node_A_1-New) der bestehenden MetroCluster-IP-Konfiguration hinzu.

      Welcome to the cluster setup wizard.

      You can enter the following commands at any time:
        "help" or "?" - if you want to have a question clarified,
        "back" - if you want to change previously answered questions, and
        "exit" or "quit" - if you want to quit the cluster setup wizard.
           Any changes you made before quitting will be saved.

      You can return to cluster setup at any time by typing "cluster setup".
      To accept a default or omit a question, do not enter a value.

      This system will send event messages and periodic reports to NetApp Technical
      Support. To disable this feature, enter
      autosupport modify -support disable
      within 24 hours.

      Enabling AutoSupport can significantly speed problem determination and
      resolution, should a problem occur on your system.
      For further information on AutoSupport, see:
      http://support.netapp.com/autosupport/

      Type yes to confirm and continue {yes}: yes

      Enter the node management interface port [e0M]: 172.17.8.93

      172.17.8.93 is not a valid port.

      The physical port that is connected to the node management network. Examples of
      node management ports are "e4a" or "e0M".

      You can type "back", "exit", or "help" at any question.


      Enter the node management interface port [e0M]:
      Enter the node management interface IP address: 172.17.8.93
      Enter the node management interface netmask: 255.255.254.0
      Enter the node management interface default gateway: 172.17.8.1
      A node management interface on port e0M with IP address 172.17.8.93 has been created.

      Use your web browser to complete cluster setup by accessing https://172.17.8.93

      Otherwise, press Enter to complete cluster setup using the command line
      interface:


      Do you want to create a new cluster or join an existing cluster? {create, join}:
      join


      Existing cluster interface configuration found:

      Port    MTU     IP              Netmask
      e0c     9000    169.254.148.217 255.255.0.0
      e0d     9000    169.254.144.238 255.255.0.0

      Do you want to use this configuration? {yes, no} [yes]: yes
      .
      .
      .
    2. Fügen Sie den zweiten neuen MetroCluster-IP-Knoten (Node_A_2-New) der bestehenden MetroCluster-IP-Konfiguration hinzu.

  2. Wiederholen Sie diese Schritte, um Node_B_1-New und Node_B_2-New zu Cluster_B. zu verbinden

Konfigurieren von Intercluster-LIFs, Erstellen der MetroCluster-Schnittstellen und Spiegeln von Root-Aggregaten

Sie müssen Cluster-Peering-LIFs erstellen, die MetroCluster-Schnittstellen auf den neuen MetroCluster IP-Nodes erstellen.

Über diese Aufgabe

Der in den Beispielen verwendete Home-Port ist plattformspezifisch. Sie sollten den entsprechenden Home Port für die MetroCluster IP-Node-Plattform verwenden.

Schritte
  1. Konfigurieren Sie auf den neuen MetroCluster IP-Nodes die Intercluster-LIFs wie folgt:

  2. Vergewissern Sie sich an jedem Standort, dass Cluster-Peering konfiguriert ist:

    cluster peer show

    Das folgende Beispiel zeigt die Cluster-Peering-Konfiguration auf Cluster_A:

    cluster_A:> cluster peer show
    Peer Cluster Name         Cluster Serial Number Availability   Authentication
    ------------------------- --------------------- -------------- --------------
    cluster_B                 1-80-000011           Available      ok

    Das folgende Beispiel zeigt die Cluster-Peering-Konfiguration auf Cluster_B:

    cluster_B:> cluster peer show
    Peer Cluster Name         Cluster Serial Number Availability   Authentication
    ------------------------- --------------------- -------------- --------------
    cluster_A                 1-80-000011           Available      ok
    cluster_B::>
  3. Erstellen der DR-Gruppe für die MetroCluster IP-Knoten:

    metrocluster configuration-settings dr-group create -partner-cluster

    Weitere Informationen zu den MetroCluster-Konfigurationseinstellungen und -Verbindungen finden Sie im Folgenden:

    cluster_A::> metrocluster configuration-settings dr-group create -partner-cluster
    cluster_B -local-node node_A_1-new -remote-node node_B_1-new
    [Job 259] Job succeeded: DR Group Create is successful.
    cluster_A::>
  4. Vergewissern Sie sich, dass die DR-Gruppe erstellt wurde.

    metrocluster configuration-settings dr-group show

    cluster_A::> metrocluster configuration-settings dr-group show

    DR Group ID Cluster                    Node               DR Partner Node
    ----------- -------------------------- ------------------ ------------------
    1           cluster_A
                                           node_A_1-old        node_B_1-old
                                           node_A_2-old        node_B_2-old
                cluster_B
                                           node_B_1-old        node_A_1-old
                                           node_B_2-old        node_A_2-old
    2           cluster_A
                                           node_A_1-new        node_B_1-new
                                           node_A_2-new        node_B_2-new
                cluster_B
                                           node_B_1-new        node_A_1-new
                                           node_B_2-new        node_A_2-new
    8 entries were displayed.

    cluster_A::>
  5. Konfigurieren Sie die MetroCluster IP-Schnittstellen für die neu verbundenen MetroCluster IP-Knoten:

    metrocluster configuration-settings interface create -cluster-name

    Hinweis
    • Bestimmte Plattformen verwenden ein VLAN für die MetroCluster IP Schnittstelle. Standardmäßig verwenden alle beiden Ports ein anderes VLAN: 10 und 20. Sie können auch ein anderes (nicht standardmäßiges) VLAN angeben, das höher als 100 (zwischen 101 und 4095) ist -vlan-id parameter Im metrocluster configuration-settings interface create Befehl.

    • Ab ONTAP 9.9 müssen Sie auch die angeben, wenn Sie eine Layer 3-Konfiguration verwenden -gateway Parameter beim Erstellen von MetroCluster-IP-Schnittstellen. Siehe "Überlegungen für Layer 3-Weitbereichs-Netzwerke".

    Die folgenden Plattformmodelle können der vorhandenen MetroCluster Konfiguration hinzugefügt werden, wenn die verwendeten VLANs 10/20 oder mehr als 100 sind. Werden weitere VLANs verwendet, können diese Plattformen nicht zur vorhandenen Konfiguration hinzugefügt werden, da die MetroCluster Schnittstelle nicht konfiguriert werden kann. Wenn Sie eine andere Plattform verwenden, ist die VLAN-Konfiguration nicht relevant, da dies in ONTAP nicht erforderlich ist.

    AFF Plattformen

    FAS Plattformen

    • AFF A220

    • AFF A250

    • AFF A400

    • FAS2750

    • FAS500f

    • FAS8300

    • FAS8700

    Hinweis Sie können die MetroCluster-IP-Schnittstellen von beiden Clustern konfigurieren.
    cluster_A::> metrocluster configuration-settings interface create -cluster-name cluster_A -home-node node_A_1-new -home-port e1a -address 172.17.26.10 -netmask 255.255.255.0
    [Job 260] Job succeeded: Interface Create is successful.

    cluster_A::> metrocluster configuration-settings interface create -cluster-name cluster_A -home-node node_A_1-new -home-port e1b -address 172.17.27.10 -netmask 255.255.255.0
    [Job 261] Job succeeded: Interface Create is successful.

    cluster_A::> metrocluster configuration-settings interface create -cluster-name cluster_A -home-node node_A_2-new -home-port e1a -address 172.17.26.11 -netmask 255.255.255.0
    [Job 262] Job succeeded: Interface Create is successful.

    cluster_A::> :metrocluster configuration-settings interface create -cluster-name cluster_A -home-node node_A_2-new -home-port e1b -address 172.17.27.11 -netmask 255.255.255.0
    [Job 263] Job succeeded: Interface Create is successful.

    cluster_A::> metrocluster configuration-settings interface create -cluster-name cluster_B -home-node node_B_1-new -home-port e1a -address 172.17.26.12 -netmask 255.255.255.0
    [Job 264] Job succeeded: Interface Create is successful.

    cluster_A::> metrocluster configuration-settings interface create -cluster-name cluster_B -home-node node_B_1-new -home-port e1b -address 172.17.27.12 -netmask 255.255.255.0
    [Job 265] Job succeeded: Interface Create is successful.

    cluster_A::> metrocluster configuration-settings interface create -cluster-name cluster_B -home-node node_B_2-new -home-port e1a -address 172.17.26.13 -netmask 255.255.255.0
    [Job 266] Job succeeded: Interface Create is successful.

    cluster_A::> metrocluster configuration-settings interface create -cluster-name cluster_B -home-node node_B_2-new -home-port e1b -address 172.17.27.13 -netmask 255.255.255.0
    [Job 267] Job succeeded: Interface Create is successful.
  6. Überprüfen Sie, ob die MetroCluster-IP-Schnittstellen erstellt wurden:

    metrocluster configuration-settings interface show

    cluster_A::>metrocluster configuration-settings interface show

    DR                                                                    Config
    Group Cluster Node    Network Address Netmask         Gateway         State
    ----- ------- ------- --------------- --------------- --------------- ---------
    1     cluster_A
                 node_A_1-old
                     Home Port: e1a
                          172.17.26.10    255.255.255.0   -               completed
                     Home Port: e1b
                          172.17.27.10    255.255.255.0   -               completed
                  node_A_2-old
                     Home Port: e1a
                          172.17.26.11    255.255.255.0   -               completed
                     Home Port: e1b
                          172.17.27.11    255.255.255.0   -               completed
          cluster_B
                 node_B_1-old
                     Home Port: e1a
                          172.17.26.13    255.255.255.0   -               completed
                     Home Port: e1b
                          172.17.27.13    255.255.255.0   -               completed
                  node_B_1-old
                     Home Port: e1a
                          172.17.26.12    255.255.255.0   -               completed
                     Home Port: e1b
                          172.17.27.12    255.255.255.0   -               completed
    2     cluster_A
                 node_A_3-new
                     Home Port: e1a
                          172.17.28.10    255.255.255.0   -               completed
                     Home Port: e1b
                          172.17.29.10    255.255.255.0   -               completed
                  node_A_3-new
                     Home Port: e1a
                          172.17.28.11    255.255.255.0   -               completed
                     Home Port: e1b
                          172.17.29.11    255.255.255.0   -               completed
          cluster_B
                 node_B_3-new
                     Home Port: e1a
                          172.17.28.13    255.255.255.0   -               completed
                     Home Port: e1b
                          172.17.29.13    255.255.255.0   -               completed
                  node_B_3-new
                     Home Port: e1a
                          172.17.28.12    255.255.255.0   -               completed
                     Home Port: e1b
                          172.17.29.12    255.255.255.0   -               completed
    8 entries were displayed.

    cluster_A>
  7. Verbinden Sie die MetroCluster IP-Schnittstellen:

    metrocluster configuration-settings connection connect

    Hinweis Dieser Befehl kann einige Minuten dauern.
    cluster_A::> metrocluster configuration-settings connection connect

    cluster_A::>
  8. Überprüfen Sie, ob die Verbindungen ordnungsgemäß aufgebaut sind: metrocluster configuration-settings connection show

    cluster_A::> metrocluster configuration-settings connection show

    DR                    Source          Destination
    Group Cluster Node    Network Address Network Address Partner Type Config State
    ----- ------- ------- --------------- --------------- ------------ ------------
    1     cluster_A
                  node_A_1-old
                     Home Port: e1a
                          172.17.28.10    172.17.28.11    HA Partner   completed
                     Home Port: e1a
                          172.17.28.10    172.17.28.12    DR Partner   completed
                     Home Port: e1a
                          172.17.28.10    172.17.28.13    DR Auxiliary completed
                     Home Port: e1b
                          172.17.29.10    172.17.29.11    HA Partner   completed
                     Home Port: e1b
                          172.17.29.10    172.17.29.12    DR Partner   completed
                     Home Port: e1b
                          172.17.29.10    172.17.29.13    DR Auxiliary completed
                  node_A_2-old
                     Home Port: e1a
                          172.17.28.11    172.17.28.10    HA Partner   completed
                     Home Port: e1a
                          172.17.28.11    172.17.28.13    DR Partner   completed
                     Home Port: e1a
                          172.17.28.11    172.17.28.12    DR Auxiliary completed
                     Home Port: e1b
                          172.17.29.11    172.17.29.10    HA Partner   completed
                     Home Port: e1b
                          172.17.29.11    172.17.29.13    DR Partner   completed
                     Home Port: e1b
                          172.17.29.11    172.17.29.12    DR Auxiliary completed

    DR                    Source          Destination
    Group Cluster Node    Network Address Network Address Partner Type Config State
    ----- ------- ------- --------------- --------------- ------------ ------------
    1     cluster_B
                  node_B_2-old
                     Home Port: e1a
                          172.17.28.13    172.17.28.12    HA Partner   completed
                     Home Port: e1a
                          172.17.28.13    172.17.28.11    DR Partner   completed
                     Home Port: e1a
                          172.17.28.13    172.17.28.10    DR Auxiliary completed
                     Home Port: e1b
                          172.17.29.13    172.17.29.12    HA Partner   completed
                     Home Port: e1b
                          172.17.29.13    172.17.29.11    DR Partner   completed
                     Home Port: e1b
                          172.17.29.13    172.17.29.10    DR Auxiliary completed
                  node_B_1-old
                     Home Port: e1a
                          172.17.28.12    172.17.28.13    HA Partner   completed
                     Home Port: e1a
                          172.17.28.12    172.17.28.10    DR Partner   completed
                     Home Port: e1a
                          172.17.28.12    172.17.28.11    DR Auxiliary completed
                     Home Port: e1b
                          172.17.29.12    172.17.29.13    HA Partner   completed
                     Home Port: e1b
                          172.17.29.12    172.17.29.10    DR Partner   completed
                     Home Port: e1b
                          172.17.29.12    172.17.29.11    DR Auxiliary completed

    DR                    Source          Destination
    Group Cluster Node    Network Address Network Address Partner Type Config State
    ----- ------- ------- --------------- --------------- ------------ ------------
    2     cluster_A
                  node_A_1-new**
                     Home Port: e1a
                          172.17.26.10    172.17.26.11    HA Partner   completed
                     Home Port: e1a
                          172.17.26.10    172.17.26.12    DR Partner   completed
                     Home Port: e1a
                          172.17.26.10    172.17.26.13    DR Auxiliary completed
                     Home Port: e1b
                          172.17.27.10    172.17.27.11    HA Partner   completed
                     Home Port: e1b
                          172.17.27.10    172.17.27.12    DR Partner   completed
                     Home Port: e1b
                          172.17.27.10    172.17.27.13    DR Auxiliary completed
                  node_A_2-new
                     Home Port: e1a
                          172.17.26.11    172.17.26.10    HA Partner   completed
                     Home Port: e1a
                          172.17.26.11    172.17.26.13    DR Partner   completed
                     Home Port: e1a
                          172.17.26.11    172.17.26.12    DR Auxiliary completed
                     Home Port: e1b
                          172.17.27.11    172.17.27.10    HA Partner   completed
                     Home Port: e1b
                          172.17.27.11    172.17.27.13    DR Partner   completed
                     Home Port: e1b
                          172.17.27.11    172.17.27.12    DR Auxiliary completed

    DR                    Source          Destination
    Group Cluster Node    Network Address Network Address Partner Type Config State
    ----- ------- ------- --------------- --------------- ------------ ------------
    2     cluster_B
                  node_B_2-new
                     Home Port: e1a
                          172.17.26.13    172.17.26.12    HA Partner   completed
                     Home Port: e1a
                          172.17.26.13    172.17.26.11    DR Partner   completed
                     Home Port: e1a
                          172.17.26.13    172.17.26.10    DR Auxiliary completed
                     Home Port: e1b
                          172.17.27.13    172.17.27.12    HA Partner   completed
                     Home Port: e1b
                          172.17.27.13    172.17.27.11    DR Partner   completed
                     Home Port: e1b
                          172.17.27.13    172.17.27.10    DR Auxiliary completed
                  node_B_1-new
                     Home Port: e1a
                          172.17.26.12    172.17.26.13    HA Partner   completed
                     Home Port: e1a
                          172.17.26.12    172.17.26.10    DR Partner   completed
                     Home Port: e1a
                          172.17.26.12    172.17.26.11    DR Auxiliary completed
                     Home Port: e1b
                          172.17.27.12    172.17.27.13    HA Partner   completed
                     Home Port: e1b
                          172.17.27.12    172.17.27.10    DR Partner   completed
                     Home Port: e1b
                          172.17.27.12    172.17.27.11    DR Auxiliary completed
    48 entries were displayed.

    cluster_A::>
  9. Überprüfen der automatischen Zuweisung und Partitionierung der Festplatte:

    disk show -pool Pool1

    cluster_A::> disk show -pool Pool1
                         Usable           Disk    Container   Container
    Disk                   Size Shelf Bay Type    Type        Name      Owner
    ---------------- ---------- ----- --- ------- ----------- --------- --------
    1.10.4                    -    10   4 SAS     remote      -         node_B_2
    1.10.13                   -    10  13 SAS     remote      -         node_B_2
    1.10.14                   -    10  14 SAS     remote      -         node_B_1
    1.10.15                   -    10  15 SAS     remote      -         node_B_1
    1.10.16                   -    10  16 SAS     remote      -         node_B_1
    1.10.18                   -    10  18 SAS     remote      -         node_B_2
    ...
    2.20.0              546.9GB    20   0 SAS     aggregate   aggr0_rha1_a1 node_a_1
    2.20.3              546.9GB    20   3 SAS     aggregate   aggr0_rha1_a2 node_a_2
    2.20.5              546.9GB    20   5 SAS     aggregate   rha1_a1_aggr1 node_a_1
    2.20.6              546.9GB    20   6 SAS     aggregate   rha1_a1_aggr1 node_a_1
    2.20.7              546.9GB    20   7 SAS     aggregate   rha1_a2_aggr1 node_a_2
    2.20.10             546.9GB    20  10 SAS     aggregate   rha1_a1_aggr1 node_a_1
    ...
    43 entries were displayed.

    cluster_A::>
  10. Root-Aggregate spiegeln:

    storage aggregate mirror -aggregate aggr0_node_A_1-new

    Hinweis Diesen Schritt müssen Sie bei jedem MetroCluster IP Node abschließen.
    cluster_A::> aggr mirror -aggregate aggr0_node_A_1-new

    Info: Disks would be added to aggregate "aggr0_node_A_1-new"on node "node_A_1-new"
          in the following manner:

          Second Plex

            RAID Group rg0, 3 disks (block checksum, raid_dp)
                                                                Usable Physical
              Position   Disk                      Type           Size     Size
              ---------- ------------------------- ---------- -------- --------
              dparity    4.20.0                    SAS               -        -
              parity     4.20.3                    SAS               -        -
              data       4.20.1                    SAS         546.9GB  558.9GB

          Aggregate capacity available forvolume use would be 467.6GB.

    Do you want to continue? {y|n}: y

    cluster_A::>
  11. Überprüfen Sie, ob die Root-Aggregate gespiegelt wurden:

    storage aggregate show

    cluster_A::> aggr show

    Aggregate     Size Available Used% State   #Vols  Nodes            RAID Status
    --------- -------- --------- ----- ------- ------ ---------------- ------------
    aggr0_node_A_1-old
               349.0GB   16.84GB   95% online       1 node_A_1-old      raid_dp,
                                                                       mirrored,
                                                                       normal
    aggr0_node_A_2-old
               349.0GB   16.84GB   95% online       1 node_A_2-old      raid_dp,
                                                                       mirrored,
                                                                       normal
    aggr0_node_A_1-new
               467.6GB   22.63GB   95% online       1 node_A_1-new      raid_dp,
                                                                       mirrored,
                                                                       normal
    aggr0_node_A_2-new
               467.6GB   22.62GB   95% online       1 node_A_2-new      raid_dp,
                                                                       mirrored,
                                                                       normal
    aggr_data_a1
                1.02TB    1.01TB    1% online       1 node_A_1-old      raid_dp,
                                                                       mirrored,
                                                                       normal
    aggr_data_a2
                1.02TB    1.01TB    1% online       1 node_A_2-old      raid_dp,
                                                                       mirrored,

Beenden des Hinzufügung der neuen Nodes

Sie müssen die neue DR-Gruppe in die MetroCluster Konfiguration einbinden und gespiegelte Datenaggregate auf den neuen Nodes erstellen.

Schritte
  1. Aktualisieren Sie die MetroCluster-Konfiguration:

    1. Wechseln Sie in den erweiterten Berechtigungsmodus:

      set -privilege advanced

    2. Aktualisieren Sie die MetroCluster-Konfiguration auf einem der neuen Nodes:

      metrocluster configure

      Im folgenden Beispiel wird die auf beiden DR-Gruppen aktualisierte MetroCluster Konfiguration angezeigt:

    cluster_A::*> metrocluster configure -refresh true

    [Job 726] Job succeeded: Configure is successful.
    1. Zurück zum Admin-Berechtigungsmodus:

      set -privilege admin

  2. Erstellen von gespiegelten Datenaggregaten auf jedem der neuen MetroCluster Nodes:

    storage aggregate create -aggregate aggregate-name -node node-name -diskcount no-of-disks -mirror true

    Hinweis Sie müssen mindestens ein gespiegeltes Datenaggregat pro Standort erstellen. Es wird empfohlen, zwei gespiegelte Datenaggregate pro Standort auf MetroCluster IP-Knoten zu haben, um die MDV-Volumes zu hosten. Allerdings wird ein einzelnes Aggregat pro Standort unterstützt (jedoch nicht empfohlen). Es wird unterstützt, dass ein Standort der MetroCluster ein einziges gespiegeltes Datenaggregat hat und der andere Standort mehr als ein gespiegeltes Datenaggregat hat.

    Das folgende Beispiel zeigt die Erstellung eines Aggregats auf Node_A_1-New.

    cluster_A::> storage aggregate create -aggregate data_a3 -node node_A_1-new -diskcount 10 -mirror t

    Info: The layout for aggregate "data_a3" on node "node_A_1-new" would be:

          First Plex

            RAID Group rg0, 5 disks (block checksum, raid_dp)
                                                                Usable Physical
              Position   Disk                      Type           Size     Size
              ---------- ------------------------- ---------- -------- --------
              dparity    5.10.15                   SAS               -        -
              parity     5.10.16                   SAS               -        -
              data       5.10.17                   SAS         546.9GB  547.1GB
              data       5.10.18                   SAS         546.9GB  558.9GB
              data       5.10.19                   SAS         546.9GB  558.9GB

          Second Plex

            RAID Group rg0, 5 disks (block checksum, raid_dp)
                                                                Usable Physical
              Position   Disk                      Type           Size     Size
              ---------- ------------------------- ---------- -------- --------
              dparity    4.20.17                   SAS               -        -
              parity     4.20.14                   SAS               -        -
              data       4.20.18                   SAS         546.9GB  547.1GB
              data       4.20.19                   SAS         546.9GB  547.1GB
              data       4.20.16                   SAS         546.9GB  547.1GB

          Aggregate capacity available for volume use would be 1.37TB.

    Do you want to continue? {y|n}: y
    [Job 440] Job succeeded: DONE

    cluster_A::>
  3. Vergewissern Sie sich, dass die Nodes zu ihrer DR-Gruppe hinzugefügt werden.

    cluster_A::*> metrocluster node show

    DR                               Configuration  DR
    Group Cluster Node               State          Mirroring Mode
    ----- ------- ------------------ -------------- --------- --------------------
    1     cluster_A
                  node_A_1-old        configured     enabled   normal
                  node_A_2-old        configured     enabled   normal
          cluster_B
                  node_B_1-old        configured     enabled   normal
                  node_B_2-old        configured     enabled   normal
    2     cluster_A
                  node_A_3-new        configured     enabled   normal
                  node_A_4-new        configured     enabled   normal
          cluster_B
                  node_B_3-new        configured     enabled   normal
                  node_B_4-new        configured     enabled   normal
    8 entries were displayed.

    cluster_A::*>
  4. Verschieben Sie die MDV_CRS-Volumes von den alten Knoten auf die neuen Knoten in der erweiterten Berechtigung.

    1. Anzeigen der Volumes zur Identifizierung der MDV-Volumes:

      Hinweis Wenn Sie ein einzelnes gespiegeltes Datenaggregat pro Standort haben, dann verschieben Sie beide MDV-Volumen zu diesem einzigen Aggregat. Wenn Sie zwei oder mehr gespiegelte Datenaggregate haben, dann verschieben Sie jedes MDV-Volume zu einem anderen Aggregat.

      Das folgende Beispiel zeigt die MDV-Volumes im volume show Ausgabe:

      cluster_A::> volume show
      Vserver   Volume       Aggregate    State      Type       Size  Available Used%
      --------- ------------ ------------ ---------- ---- ---------- ---------- -----
      ...

      cluster_A   MDV_CRS_2c78e009ff5611e9b0f300a0985ef8c4_A
                             aggr_b1      -          RW            -          -     -
      cluster_A   MDV_CRS_2c78e009ff5611e9b0f300a0985ef8c4_B
                             aggr_b2      -          RW            -          -     -
      cluster_A   MDV_CRS_d6b0b313ff5611e9837100a098544e51_A
                             aggr_a1      online     RW         10GB     9.50GB    0%
      cluster_A   MDV_CRS_d6b0b313ff5611e9837100a098544e51_B
                             aggr_a2      online     RW         10GB     9.50GB    0%
      ...
      11 entries were displayed.mple
    2. Legen Sie die erweiterte Berechtigungsebene fest:

      set -privilege advanced

    3. Verschieben Sie die MDV-Volumes nacheinander:

      volume move start -volume mdv-volume -destination-aggregate aggr-on-new-node -vserver vserver-name

      Das folgende Beispiel zeigt den Befehl und die Ausgabe für das Verschieben von "MDV_CRS_d6b0b313ff5611e9837100a098544e51_A", um "Data_a3" auf "Node_A_3" zu aggregieren.

      cluster_A::*> vol move start -volume MDV_CRS_d6b0b313ff5611e9837100a098544e51_A -destination-aggregate data_a3 -vserver cluster_A

      Warning: You are about to modify the system volume
               "MDV_CRS_d6b0b313ff5611e9837100a098544e51_A". This might cause severe
               performance or stability problems. Do not proceed unless directed to
               do so by support. Do you want to proceed? {y|n}: y
      [Job 494] Job is queued: Move "MDV_CRS_d6b0b313ff5611e9837100a098544e51_A" in Vserver "cluster_A" to aggregate "data_a3". Use the "volume move show -vserver cluster_A -volume MDV_CRS_d6b0b313ff5611e9837100a098544e51_A" command to view the status of this operation.
    4. Überprüfen Sie mit dem Befehl Volume show, ob das MDV-Volume erfolgreich verschoben wurde:

      volume show mdv-name

      Die folgende Ausgabe zeigt, dass das MDV-Volume erfolgreich verschoben wurde.

    cluster_A::*> vol show MDV_CRS_d6b0b313ff5611e9837100a098544e51_B
    Vserver     Volume       Aggregate    State      Type       Size  Available Used%
    ---------   ------------ ------------ ---------- ---- ---------- ---------- -----
    cluster_A   MDV_CRS_d6b0b313ff5611e9837100a098544e51_B
                           aggr_a2      online     RW         10GB     9.50GB    0%
  5. Verschieben Sie Epsilon von einem alten Knoten auf einen neuen Knoten:

    1. Identifizieren Sie, welcher Knoten derzeit über Epsilon verfügt:

      cluster show -fields epsilon

      cluster_B::*> cluster show -fields epsilon
      node             epsilon
      ---------------- -------
      node_A_1-old      true
      node_A_2-old      false
      node_A_3-new      false
      node_A_4-new      false
      4 entries were displayed.
    2. Stellen Sie das Epsilon auf „false“ auf dem alten Knoten (Node_A_1-old) ein:

      cluster modify -node old-node -epsilon false*

    3. Setzen Sie das Epsilon auf „true“ (Node_A_3-New):

      cluster modify -node new-node -epsilon true

    4. Vergewissern Sie sich, dass sich das Epsilon auf den richtigen Knoten bewegt hat:

      cluster show -fields epsilon

    cluster_A::*> cluster show -fields epsilon
    node             epsilon
    ---------------- -------
    node_A_1-old      false
    node_A_2-old      false
    node_A_3-new      true
    node_A_4-new      false
    4 entries were displayed.
