Konfigurieren Sie einen ONTAP Select Host zur Verwendung von NVMe-Laufwerken

Wenn Sie NVMe-Laufwerke mit Software-RAID verwenden möchten, müssen Sie den Host so konfigurieren, dass er die Laufwerke erkennt.

Verwenden Sie VMDirectPath I/O Pass-Through auf den NVMe-Geräten, um die Dateneffizienz zu maximieren. Diese Einstellung stellt die Laufwerke der virtuellen ONTAP Select Maschine zur Verfügung, sodass ONTAP direkten PCI-Zugriff auf das Gerät erhält.

Bevor Sie beginnen

Stellen Sie sicher, dass Ihre Bereitstellungsumgebung die folgenden Mindestanforderungen erfüllt:

  • ONTAP Select 9.7 oder höher mit einem unterstützten Deploy-Verwaltungsprogramm

  • Angebot einer Premium XL-Plattformlizenz oder einer 90-tägigen Evaluierungslizenz

  • VMware ESXi Version 6.7 oder höher

  • NVMe-Geräte, die der Spezifikation 1.0 oder höher entsprechen

Informationen zu diesem Vorgang

Dieses Verfahren sollte vor dem Erstellen eines neuen ONTAP Select Clusters durchgeführt werden. Sie können das Verfahren auch ausführen, um zusätzliche NVMe-Laufwerke für einen vorhandenen SW-RAID NVMe-Cluster zu konfigurieren. In diesem Fall müssen Sie die Laufwerke nach der Konfiguration über Deploy wie zusätzliche SSD-Laufwerke hinzufügen. Der Hauptunterschied besteht darin, dass Deploy die NVMe-Laufwerke erkennt und die Knoten neu startet. Beachten Sie beim Hinzufügen von NVMe-Laufwerken zu einem vorhandenen Cluster Folgendes zum Neustartvorgang:

  • Deploy übernimmt die Neustart-Orchestrierung.

  • Die HA-Übernahme und -Rückgabe erfolgt ordnungsgemäß, die Neusynchronisierung der Aggregate kann jedoch zeitaufwändig sein.

  • Bei einem Cluster mit einem einzigen Knoten kommt es zu Ausfallzeiten.

Sehen "Erhöhen Sie die Speicherkapazität" für weitere Informationen.

Schritte
  1. Greifen Sie auf das Menü BIOS-Konfiguration auf dem Host zu, um die Unterstützung für die E/A-Virtualisierung zu aktivieren.

  2. Aktivieren Sie die Einstellung Intel® VT für Directed I/O (VT-d).

    Socket-Konfiguration

  3. Einige Server unterstützen Intel Volume Management Device (Intel VMD). Wenn diese Option aktiviert ist, sind die verfügbaren NVMe-Geräte für den ESXi-Hypervisor unsichtbar. Deaktivieren Sie diese Option, bevor Sie fortfahren.

    Socket-Konfiguration, VMD

  4. Konfigurieren Sie die NVMe-Laufwerke für die Weiterleitung an virtuelle Maschinen.

    1. Öffnen Sie in vSphere die Host-Ansicht Konfigurieren und klicken Sie unter Hardware: PCI-Geräte auf Bearbeiten.

    2. Wählen Sie die NVMe-Laufwerke aus, die Sie für ONTAP Select verwenden möchten.

      PCI-Geräteverfügbarkeit bearbeiten

    Hinweis Sie benötigen einen VMFS-Datenspeicher, der auch von einem NVMe-Gerät unterstützt wird, um die ONTAP Select VM-Systemfestplatten und den virtuellen NVRAM zu hosten. Lassen Sie mindestens ein NVMe-Laufwerk für diesen Zweck frei, wenn Sie die anderen für PCI-Passthrough konfigurieren.
    1. Klicken Sie auf OK. Die ausgewählten Geräte zeigen Verfügbar (ausstehend) an.

  5. Klicken Sie auf Host neu starten.

    Starten Sie diesen Host neu

Nach Abschluss

Nachdem die Hosts vorbereitet sind, können Sie das Dienstprogramm ONTAP Select Deploy installieren. Deploy führt Sie durch die Erstellung von ONTAP Select Storage-Clustern auf Ihren neu vorbereiteten Hosts. Während dieses Vorgangs erkennt Deploy das Vorhandensein der für Pass-Through konfigurierten NVMe-Laufwerke und wählt sie automatisch zur Verwendung als ONTAP Datenträger aus. Sie können die Standardauswahl bei Bedarf anpassen.

Hinweis Für jeden ONTAP Select Knoten werden maximal 14 NVMe-Geräte unterstützt.

ONTAP Select Deploy-Cluster

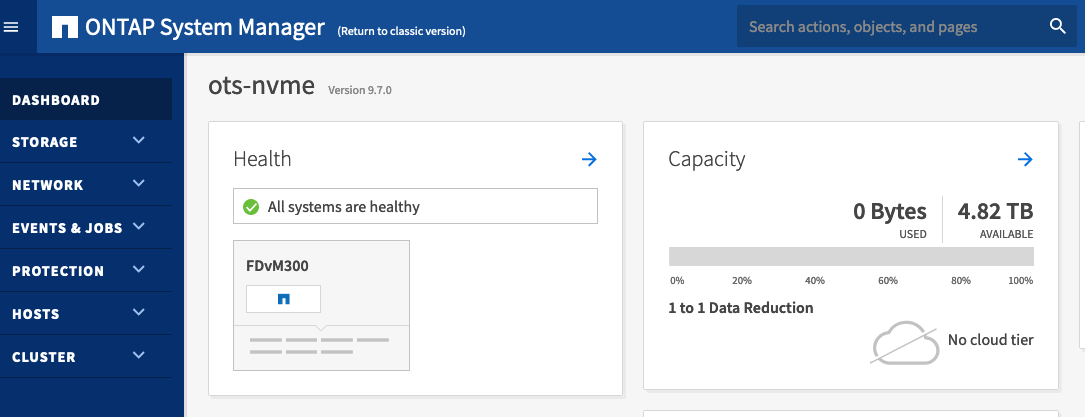

Nach der erfolgreichen Bereitstellung des Clusters ermöglicht Ihnen ONTAP System Manager die Bereitstellung des Speichers gemäß Best Practices. ONTAP aktiviert automatisch Flash-optimierte Speichereffizienzfunktionen, die Ihren NVMe-Speicher optimal nutzen.

Vorbereiten des lokalen Speichers

ONTAP System Manager
