Konfigurieren Sie einen ONTAP Select Host zur Verwendung von NVMe-Laufwerken

Beitragende netapp-revathid
PDFs

Wenn Sie NVMe-Laufwerke mit Software-RAID verwenden möchten, müssen Sie den ESXi- oder KVM-Host so konfigurieren, dass die Laufwerke erkannt werden.

Verwenden Sie VMDirectPath I/O Pass-Through auf den NVMe-Geräten, um die Dateneffizienz zu maximieren. Diese Einstellung stellt die Laufwerke der virtuellen ONTAP Select Maschine zur Verfügung, sodass ONTAP direkten PCI-Zugriff auf das Gerät erhält.

Schritt 1: Host konfigurieren

Konfigurieren Sie den ESXi- oder KVM-Host so, dass er die Laufwerke erkennt.

Bevor Sie beginnen

Stellen Sie sicher, dass Ihre Bereitstellungsumgebung die folgenden Mindestanforderungen erfüllt:

  • Für einen ESX-Host: ONTAP Select mit einem unterstützten Deploy-Verwaltungsprogramm

  • Für einen KVM-Host: ONTAP Select 9.17.1 mit einem unterstützten Deploy-Administrationsdienstprogramm

  • Angebot einer Premium XL-Plattformlizenz oder einer 90-tägigen Evaluierungslizenz

  • Auf dem ESXi- oder KVM-Host wird eine unterstützte Hypervisor-Version ausgeführt:

    ESXi

    ESXi wird auf den folgenden Hypervisor-Versionen unterstützt:

    • VMware ESXi 9.0

    • VMware ESXi 8.0 U3

    • VMware ESXi 8.0 U2

    • VMware ESXi 8.0 U1 (Build 21495797)

    • VMware ESXi 8.0 GA (Build 20513097)

    • VMware ESXi 7.0 GA (Build 15843807 oder höher), einschließlich 7.0 U1, U2 und U3C

    KVM

    KVM wird auf den folgenden Hypervisor-Versionen unterstützt:

    • Red Hat Enterprise Linux 9.6, 9.5, 9.4, 9.2, 9.1, 9.0, 8.8, 8.7 und 8.6

    • Rocky Linux 9.6, 9.5, 9.4, 9.3, 9.2, 9.1, 9.0, 8.9, 8.8, 8.7 und 8.6

  • NVMe-Geräte, die der Spezifikation 1.0 oder höher entsprechen

Folgen Sie dem"Checkliste für die Gastgebervorbereitung" und überprüfen Sie die erforderlichen Informationen für die"Installation des Bereitstellungsdienstprogramms" und die"ONTAP Select Installation" für weitere Informationen.

Informationen zu diesem Vorgang

Sie müssen dieses Verfahren ausführen, bevor Sie einen neuen ONTAP Select Cluster erstellen. Sie können das Verfahren auch ausführen, um zusätzliche NVMe-Laufwerke für einen vorhandenen Software-RAID-NVMe-Cluster zu konfigurieren. In diesem Fall müssen Sie die Laufwerke nach der Konfiguration über Deploy wie zusätzliche SSD-Laufwerke hinzufügen. Der Hauptunterschied besteht darin, dass Deploy die NVMe-Laufwerke erkennt und die Knoten neu startet. Beachten Sie beim Hinzufügen von NVMe-Laufwerken zu einem vorhandenen Cluster Folgendes zum Neustartvorgang:

  • Deploy übernimmt die Neustart-Orchestrierung.

  • Die HA-Übernahme und -Rückgabe erfolgt ordnungsgemäß, die Neusynchronisierung der Aggregate kann jedoch zeitaufwändig sein.

  • Bei einem Cluster mit einem einzigen Knoten kommt es zu Ausfallzeiten.

Sehen"Erhöhen Sie die Speicherkapazität" für weitere Informationen.

Schritte

  1. Greifen Sie auf das Menü BIOS-Konfiguration auf dem Host zu, um die Unterstützung für die E/A-Virtualisierung zu aktivieren.

  2. Aktivieren Sie die Einstellung Intel VT für Directed I/O (VT-d).

    Socket-Konfiguration

  3. Einige Server unterstützen Intel Volume Management Device (Intel VMD). Wenn diese Option aktiviert ist, sind die verfügbaren NVMe-Geräte für den ESXi- oder KVM-Hypervisor unsichtbar. Deaktivieren Sie diese Option, bevor Sie fortfahren.

    Socket-Konfiguration, VMD

  4. Konfigurieren Sie die NVMe-Laufwerke für die Weiterleitung an virtuelle Maschinen.

    1. Öffnen Sie in vSphere die Host-Ansicht Konfigurieren und wählen Sie unter Hardware: PCI-Geräte Bearbeiten aus.

    2. Wählen Sie die NVMe-Laufwerke aus, die Sie für ONTAP Select verwenden möchten.

      Die folgende Beispielausgabe zeigt die verfügbaren Laufwerke für einen ESXi-Host:

      PCI-Geräteverfügbarkeit bearbeiten

    Hinweis Sie benötigen einen VMFS-Datenspeicher, der auch von einem NVMe-Gerät unterstützt wird, um die ONTAP Select VM-Systemfestplatten und den virtuellen NVRAM zu hosten. Lassen Sie mindestens ein NVMe-Laufwerk für diesen Zweck frei, wenn Sie die anderen für PCI-Passthrough konfigurieren.

    1. Wählen Sie OK. Die ausgewählten Geräte zeigen Verfügbar (ausstehend) an.

  5. Wählen Sie Diesen Host neu starten.

    Die folgende Beispielausgabe gilt für einen ESXi-Host:

    Starten Sie diesen Host neu

Schritt 2: Installieren Sie das ONTAP Select Deploy-Dienstprogramm.

Nachdem die Hosts vorbereitet sind, können Sie das Dienstprogramm ONTAP Select Deploy installieren. Deploy führt Sie durch die Erstellung von ONTAP Select Storage-Clustern auf Ihren neu vorbereiteten Hosts. Dabei erkennt Deploy die für Pass-Through konfigurierten NVMe-Laufwerke und wählt sie automatisch als ONTAP Datenträger aus. Sie können die Standardauswahl bei Bedarf anpassen.

Hinweis Für jeden ONTAP Select Knoten werden maximal 14 NVMe-Geräte unterstützt.

Die folgende Beispielausgabe gilt für einen ESXi-Host:

ONTAP Select Deploy-Cluster

Nach der erfolgreichen Bereitstellung des Clusters ermöglicht Ihnen ONTAP System Manager die Bereitstellung des Speichers gemäß Best Practices. ONTAP aktiviert automatisch flashoptimierte Speichereffizienzfunktionen, die Ihren NVMe-Speicher optimal nutzen.

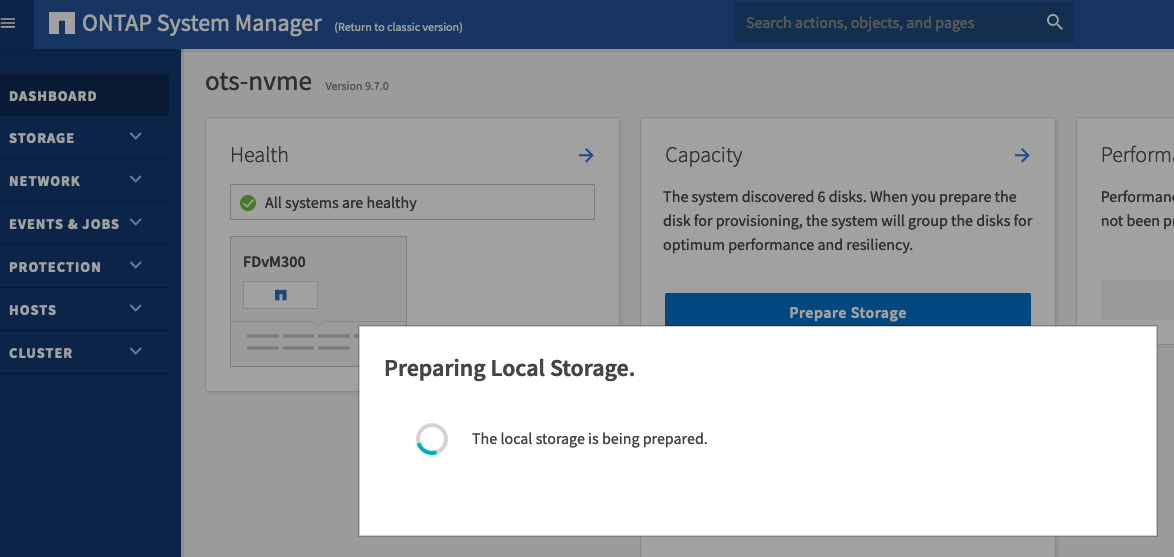

Vorbereiten des lokalen Speichers

ONTAP System Manager
