Konfigurieren eines ONTAP Select Hosts zur Verwendung von NVMe-Laufwerken

Änderungen vorschlagen
PDFs

Wenn Sie NVMe-Laufwerke mit Software-RAID verwenden möchten, müssen Sie den ESXi- oder KVM-Host so konfigurieren, dass er die Laufwerke erkennt.

Verwenden Sie VMDirectPath I/O Pass-through auf den NVMe-Geräten, um die Dateneffizienz zu maximieren. Diese Einstellung stellt die Laufwerke der ONTAP Select virtuellen Maschine zur Verfügung und ermöglicht ONTAP den direkten PCI-Zugriff auf das Gerät.

Schritt 1: Host konfigurieren

Konfigurieren Sie den ESXi- oder KVM-Host so, dass er die Laufwerke erkennt.

Bevor Sie beginnen

Stellen Sie sicher, dass Ihre Bereitstellungsumgebung die folgenden Mindestanforderungen erfüllt:

  • Für einen ESXi-Host ist ONTAP Select 9.7 oder höher mit einem unterstützten Deploy-Verwaltungsprogramm erforderlich

  • Für einen KVM-Host ist ONTAP Select 9.17.1 oder höher mit einem unterstützten Deploy-Verwaltungsprogramm erforderlich

  • Premium XL Plattformlizenzangebot oder eine 90-Tage-Testlizenz

  • Auf dem ESXi- oder KVM-Host läuft eine unterstützte Hypervisor-Version:

    ESXi

    ESXi wird auf den folgenden Hypervisor-Versionen unterstützt:

    • VMware ESXi 9.0

    • VMware ESXi 8.0 U3

    • VMware ESXi 8.0 U2

    • VMware ESXi 8.0 U1 (Build 21495797)

    • VMware ESXi 8.0 GA (Build 20513097)

    KVM

    KVM wird von den folgenden Hypervisor-Versionen unterstützt:

    • Red Hat Enterprise Linux (RHEL) 10.1, 10.0, 9.7, 9.6, 9.5, 9.4, 9.2, 9.1, 9.0, 8.8, 8.7, und 8.6

    • Rocky Linux 10.1, 10.0, 9.7, 9.6, 9.5, 9.4, 9.3, 9.2, 9.1, 9.0, 8.9, 8.8, 8.7 und 8.6

  • NVMe-Geräte, die der Spezifikation 1.0 oder höher entsprechen

Folgen Sie dem "Checkliste zur Host-Vorbereitung" und überprüfen Sie die erforderlichen Informationen für das "Installation des Bereitstellungs-Utility" und das "ONTAP Select Installation", um weitere Informationen zu erhalten.

Über diese Aufgabe

Sie müssen diese Prozedur vor dem Erstellen eines neuen ONTAP Select Clusters durchführen. Sie können diese Prozedur auch verwenden, um zusätzliche NVMe-Laufwerke für einen bestehenden Software-RAID-NVMe-Cluster zu konfigurieren. In diesem Fall müssen Sie die Laufwerke nach der Konfiguration über Deploy hinzufügen, wie Sie es auch mit zusätzlichen SSD-Laufwerken tun würden. Der Hauptunterschied besteht darin, dass Deploy die NVMe-Laufwerke erkennt und die Knoten neu startet. Beachten Sie beim Hinzufügen von NVMe-Laufwerken zu einem bestehenden Cluster Folgendes zum Neustartvorgang:

  • Deploy übernimmt die Neustart-Orchestrierung.

  • Die Übernahme und Rückgabe von HA erfolgt geordnet, aber die Resynchronisierung der Aggregate kann zeitaufwändig sein.

  • Bei einem Cluster mit nur einem Knoten kommt es zu Ausfallzeiten.

Siehe "Speicherkapazität erhöhen" für weitere Informationen.

Schritte

  1. Rufen Sie das BIOS-Konfigurationsmenü auf dem Host auf, um die Unterstützung für E/A-Virtualisierung zu aktivieren.

  2. Aktivieren Sie die Einstellung Intel VT for Directed I/O (VT-d).

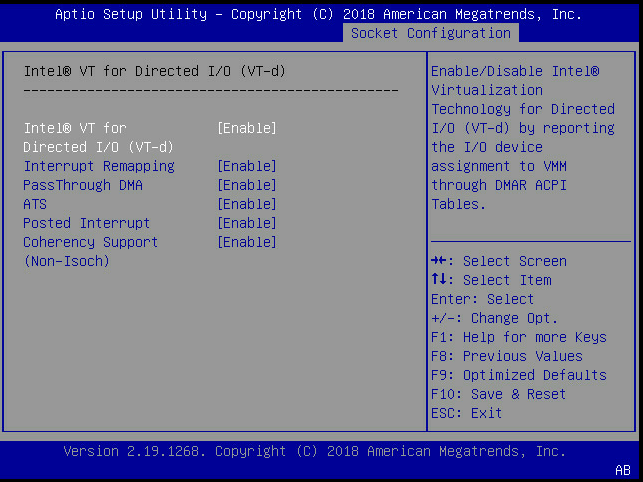

    Socket-Konfiguration

  3. Einige Server bieten Unterstützung für Intel Volume Management Device (Intel VMD). Wenn diese Option aktiviert ist, werden die verfügbaren NVMe-Geräte für den ESXi- oder KVM-Hypervisor unsichtbar; deaktivieren Sie diese Option vor dem Fortfahren.

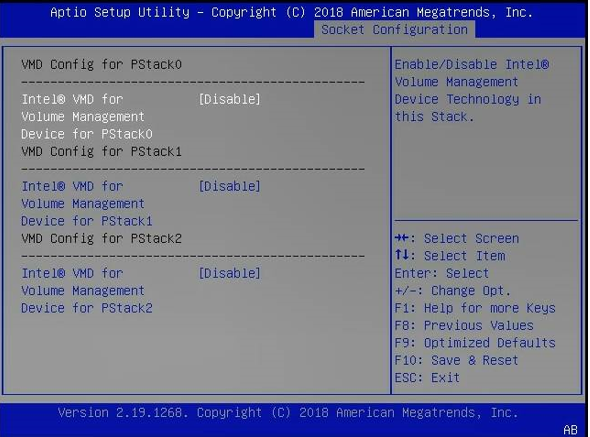

    Sockelkonfiguration, VMD

  4. Konfigurieren Sie die NVMe-Laufwerke für die Durchleitung an virtuelle Maschinen.

    1. Öffnen Sie in vSphere die Host-Konfigurationsansicht und wählen Sie Bearbeiten unter Hardware: PCI-Geräte.

    2. Wählen Sie die NVMe-Laufwerke aus, die Sie für ONTAP Select verwenden möchten.

      Die folgende Beispielausgabe zeigt die verfügbaren Laufwerke für einen ESXi-Host:

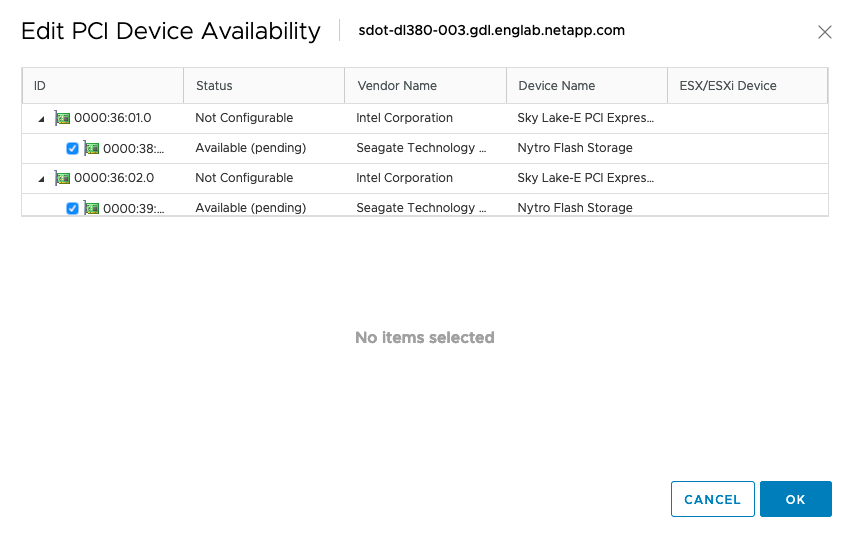

      PCI-Geräteverfügbarkeit bearbeiten

    Hinweis Sie benötigen einen VMFS-Datenspeicher, der ebenfalls von einem NVMe-Gerät unterstützt wird, um die ONTAP Select VM-Systemfestplatten und den virtuellen NVRAM zu hosten. Lassen Sie mindestens ein NVMe-Laufwerk für diesen Zweck verfügbar, wenn Sie die anderen für PCI-Passthrough konfigurieren.

    1. Wählen Sie OK. Die ausgewählten Geräte werden als Verfügbar (ausstehend) angezeigt.

  5. Wählen Sie Diesen Host neu starten.

    Die folgende Beispielausgabe bezieht sich auf einen ESXi-Host:

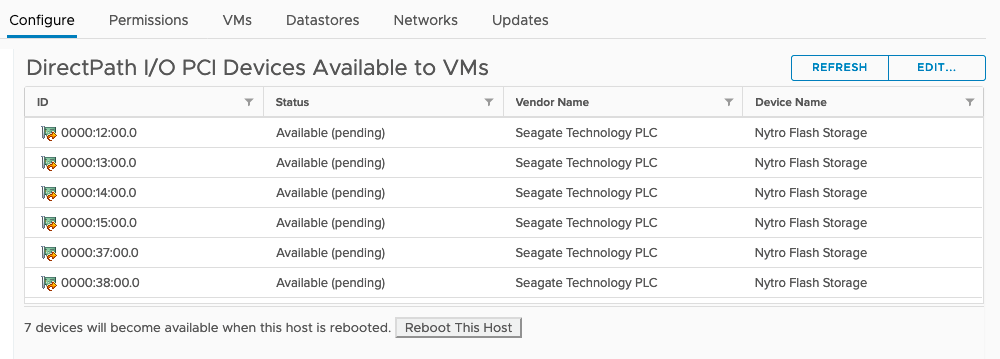

    Diesen Host neu starten

Schritt 2: Installieren Sie das ONTAP Select Deploy-Dienstprogramm

Nachdem die Hosts vorbereitet wurden, können Sie das ONTAP Select Deploy-Dienstprogramm installieren. Deploy führt Sie durch die Erstellung von ONTAP Select-Speicherclustern auf Ihren neu vorbereiteten Hosts. Dabei erkennt Deploy die für Pass-Through konfigurierten NVMe-Laufwerke und wählt diese automatisch als ONTAP-Datenträger aus. Bei Bedarf können Sie die Standardauswahl anpassen.

Hinweis Pro ONTAP Select Knoten werden maximal 14 NVMe-Geräte unterstützt.

Die folgende Beispielausgabe bezieht sich auf einen ESXi-Host:

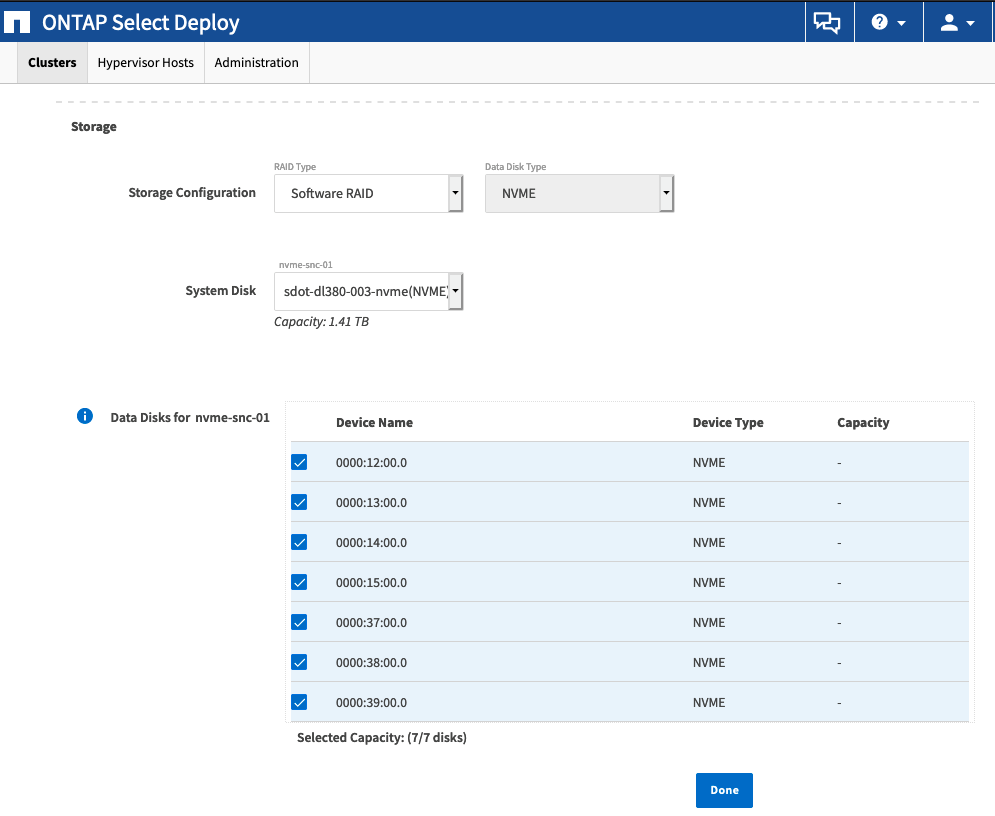

ONTAP Select Deploy Cluster

Nach erfolgreicher Bereitstellung des Clusters ermöglicht Ihnen der ONTAP System Manager die Speicherbereitstellung gemäß Best Practices. ONTAP aktiviert automatisch Flash-optimierte Speichereffizienzfunktionen, die Ihren NVMe-Speicher optimal nutzen.

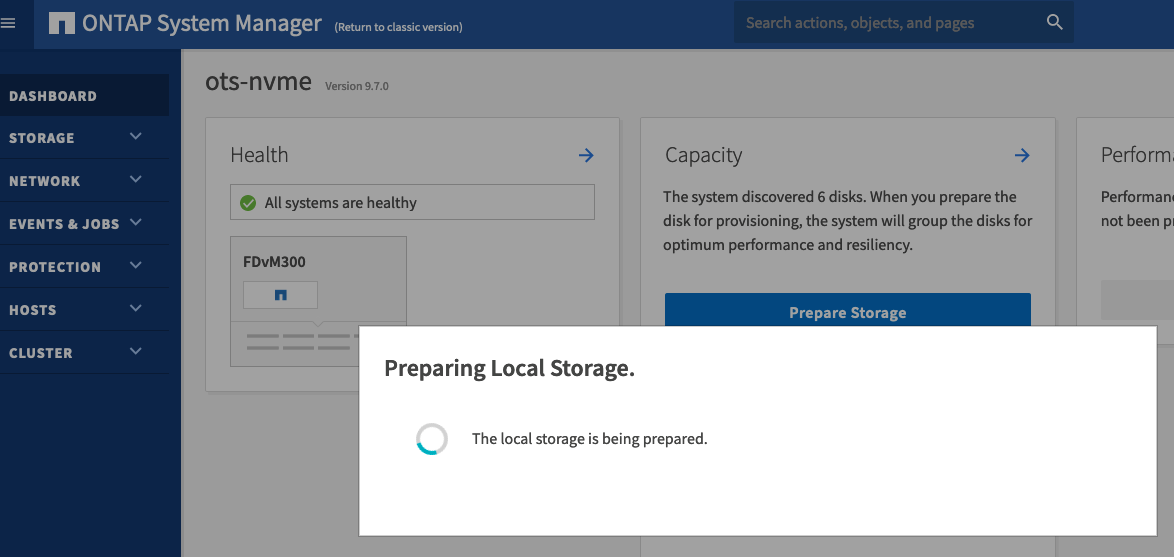

Vorbereitung des lokalen Speichers

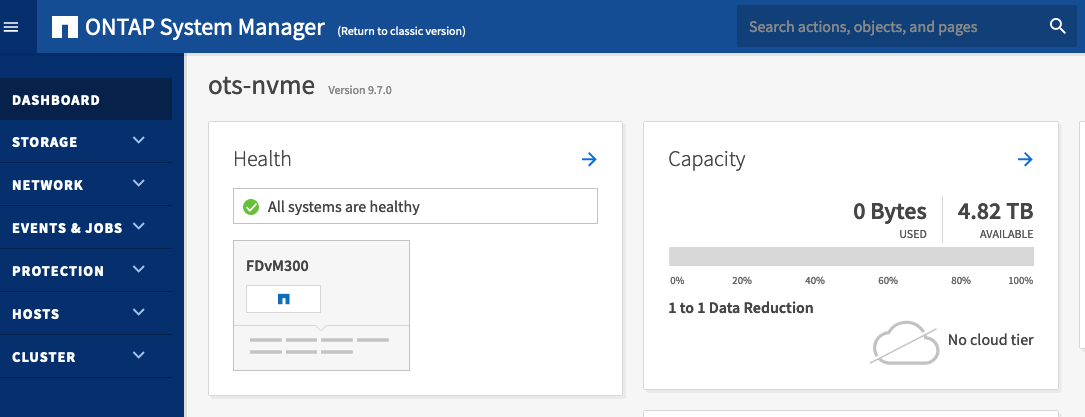

ONTAP System Manager
