Configurar la recuperación ante desastres para almacenes de datos NFS mediante VMware Site Recovery Manager
Sugerir cambios
PDF
Implemente la recuperación ante desastres para almacenes de datos NFS utilizando VMware Site Recovery Manager (SRM) y ONTAP tools for VMware vSphere 10. Este procedimiento incluye la configuración de SRM con servidores vCenter en sitios primarios y secundarios, la instalación del Adaptador de replicación de almacenamiento de ONTAP (SRA), el establecimiento de relaciones SnapMirror entre los sistemas de almacenamiento de ONTAP y la configuración de la recuperación del sitio para SRM.
El uso de las ONTAP tools for VMware vSphere 10 y Site Replication Adapter (SRA) junto con VMware Site Recovery Manager (SRM) aporta un valor significativo a los esfuerzos de recuperación ante desastres. Las herramientas ONTAP 10 brindan capacidades de almacenamiento robustas, que incluyen alta disponibilidad y escalabilidad nativas para el proveedor VASA, compatible con iSCSI y NFS vVols. Esto garantiza la disponibilidad de datos y simplifica la administración de múltiples servidores VMware vCenter y clústeres ONTAP . Al utilizar SRA con VMware Site Recovery Manager, las organizaciones pueden lograr una replicación y conmutación por error perfectas de máquinas virtuales y datos entre sitios, lo que permite procesos eficientes de recuperación ante desastres. La combinación de las herramientas ONTAP y SRA permite a las empresas proteger cargas de trabajo críticas, minimizar el tiempo de inactividad y mantener la continuidad del negocio ante eventos imprevistos o desastres.
Las herramientas ONTAP 10 simplifican la administración y eficiencia del almacenamiento, mejoran la disponibilidad y reducen los costos de almacenamiento y la sobrecarga operativa, ya sea que use SAN o NAS. Utiliza las mejores prácticas para aprovisionar almacenes de datos y optimiza la configuración del host ESXi para entornos de almacenamiento en bloque y NFS. Por todos estos beneficios, NetApp recomienda este complemento al utilizar vSphere con sistemas que ejecutan el software ONTAP .
SRA se utiliza junto con SRM para administrar la replicación de datos de VM entre sitios de producción y recuperación ante desastres para almacenes de datos VMFS y NFS tradicionales y también para la prueba sin interrupciones de réplicas de DR. Ayuda a automatizar las tareas de descubrimiento, recuperación y reprotección.
En este escenario, demostraremos cómo implementar y utilizar VMWare Site Recovery Manager para proteger almacenes de datos y ejecutar una prueba y una conmutación por error final a un sitio secundario. También se analizan la reprotección y la conmutación por error.
Descripción general del escenario
Este escenario cubre los siguientes pasos de alto nivel:
-
Configurar SRM con servidores vCenter en sitios principales y secundarios.
-
Instale el adaptador SRA para las ONTAP tools for VMware vSphere 10 y regístrese en vCenters.
-
Crear relaciones SnapMirror entre los sistemas de almacenamiento ONTAP de origen y destino
-
Configurar Site Recovery para SRM.
-
Realizar prueba y conmutación por error final.
-
Discuta la reprotección y la conmutación por recuperación.
Arquitectura
El siguiente diagrama muestra una arquitectura típica de VMware Site Recovery con ONTAP tools for VMware vSphere 10 configurada en una configuración de alta disponibilidad de 3 nodos.
Prerrequisitos
Este escenario requiere los siguientes componentes y configuraciones:
-
Clústeres vSphere 8 instalados en las ubicaciones principal y secundaria con redes adecuadas para las comunicaciones entre entornos.
-
Sistemas de almacenamiento ONTAP en las ubicaciones primarias y secundarias, con puertos de datos físicos en conmutadores Ethernet dedicados al tráfico de almacenamiento NFS.
-
Las ONTAP tools for VMware vSphere 10 están instaladas y tienen ambos servidores vCenter registrados.
-
Se han instalado dispositivos VMware Site Replication Manager para los sitios principal y secundario.
-
Se han configurado asignaciones de inventario (red, carpeta, recurso, política de almacenamiento) para SRM.
-
NetApp recomienda diseños de red redundantes para NFS, que brindan tolerancia a fallas para sistemas de almacenamiento, conmutadores, adaptadores de red y sistemas host. Es común implementar NFS con una sola subred o múltiples subredes según los requisitos arquitectónicos.
Referirse a "Mejores prácticas para ejecutar NFS con VMware vSphere" para obtener información detallada específica de VMware vSphere.
Para obtener orientación sobre la red acerca del uso de ONTAP con VMware vSphere, consulte la "Configuración de red - NFS" sección de la documentación de aplicaciones empresariales de NetApp .
Para obtener documentación de NetApp sobre el uso del almacenamiento ONTAP con VMware SRM, consulte "VMware Site Recovery Manager con ONTAP"
Pasos de implementación
Las siguientes secciones describen los pasos de implementación para implementar y probar una configuración de VMware Site Recovery Manager con el sistema de almacenamiento ONTAP .
Crear una relación SnapMirror entre sistemas de almacenamiento ONTAP
Se debe establecer una relación SnapMirror entre los sistemas de almacenamiento ONTAP de origen y destino para que los volúmenes del almacén de datos estén protegidos.
Consulte la documentación de ONTAP a partir de "AQUÍ" para obtener información completa sobre la creación de relaciones SnapMirror para volúmenes ONTAP .
Las instrucciones paso a paso se detallan en el siguiente documento, ubicado"AQUÍ" . Estos pasos describen cómo crear relaciones entre pares de clúster y pares de SVM y luego relaciones SnapMirror para cada volumen. Estos pasos se pueden realizar en el Administrador del sistema ONTAP o utilizando la CLI de ONTAP .
Configurar el dispositivo SRM
Complete los siguientes pasos para configurar el dispositivo SRM y el adaptador SRA.
Conecte el dispositivo SRM para sitios primarios y secundarios
Los siguientes pasos deben completarse tanto para el sitio primario como para el secundario.
-
En un navegador web, navegue hasta
https://<SRM_appliance_IP>:5480e inicie sesión. Haga clic en Configurar dispositivo para comenzar.
-
En la página Platform Services Controller del asistente Configurar Site Recovery Manager, complete las credenciales del servidor vCenter en el que se registrará SRM. Haga clic en Siguiente para continuar.
-
En la página vCenter Server, vea el vServer conectado y haga clic en Siguiente para continuar.
-
En la página Nombre y extensión, complete un nombre para el sitio SRM, una dirección de correo electrónico de administrador y el host local que utilizará SRM. Haga clic en Siguiente para continuar.
-
En la página Listo para completar revise el resumen de cambios
Configurar SRA en el dispositivo SRM
Complete los siguientes pasos para configurar el SRA en el dispositivo SRM:
-
Descargue el SRA para las herramientas ONTAP 10 en "Sitio de soporte de NetApp" y guarde el archivo tar.gz en una carpeta local.
-
Desde el dispositivo de administración de SRM, haga clic en Adaptadores de replicación de almacenamiento en el menú de la izquierda y luego en Nuevo adaptador.
-
Siga los pasos descritos en el sitio de documentación de las herramientas ONTAP 10 en "Configurar SRA en el dispositivo SRM" . Una vez completado, el SRA puede comunicarse con el SRA utilizando la dirección IP proporcionada y las credenciales del servidor vCenter.
Configurar Site Recovery para SRM
Complete los siguientes pasos para configurar el emparejamiento de sitios y crear grupos de protección.
Configurar el emparejamiento de sitios para SRM
El siguiente paso se completa en el cliente vCenter del sitio principal.
-
En el cliente vSphere, haga clic en Recuperación del sitio en el menú de la izquierda. Se abre una nueva ventana del navegador en la interfaz de administración de SRM en el sitio principal.
-
En la página Recuperación del sitio, haga clic en NUEVO PAR DE SITIOS.
-
En la página Tipo de par del Asistente para nuevo par, verifique que el servidor vCenter local esté seleccionado y seleccione el Tipo de par. Haga clic en Siguiente para continuar.
-
En la página Peer vCenter complete las credenciales del vCenter en el sitio secundario y haga clic en Buscar instancias de vCenter. Verifique que se haya descubierto la instancia de vCenter y haga clic en Siguiente para continuar.
-
En la página Servicios, marque la casilla junto al emparejamiento de sitio propuesto. Haga clic en Siguiente para continuar.
-
En la página Listo para completar, revise la configuración propuesta y luego haga clic en el botón Finalizar para crear el emparejamiento del sitio.
-
El nuevo par de sitios y su resumen se pueden ver en la página Resumen.
Agregar un par de matrices para SRM
El siguiente paso se completa en la interfaz de recuperación del sitio del sitio principal.
-
En la interfaz de Site Recovery, navegue a Configurar > Replicación basada en matrices > Pares de matrices en el menú de la izquierda. Haga clic en AGREGAR para comenzar.
-
En la página Adaptador de replicación de almacenamiento del asistente Agregar par de matrices, verifique que el adaptador SRA esté presente para el sitio principal y haga clic en Siguiente para continuar.
-

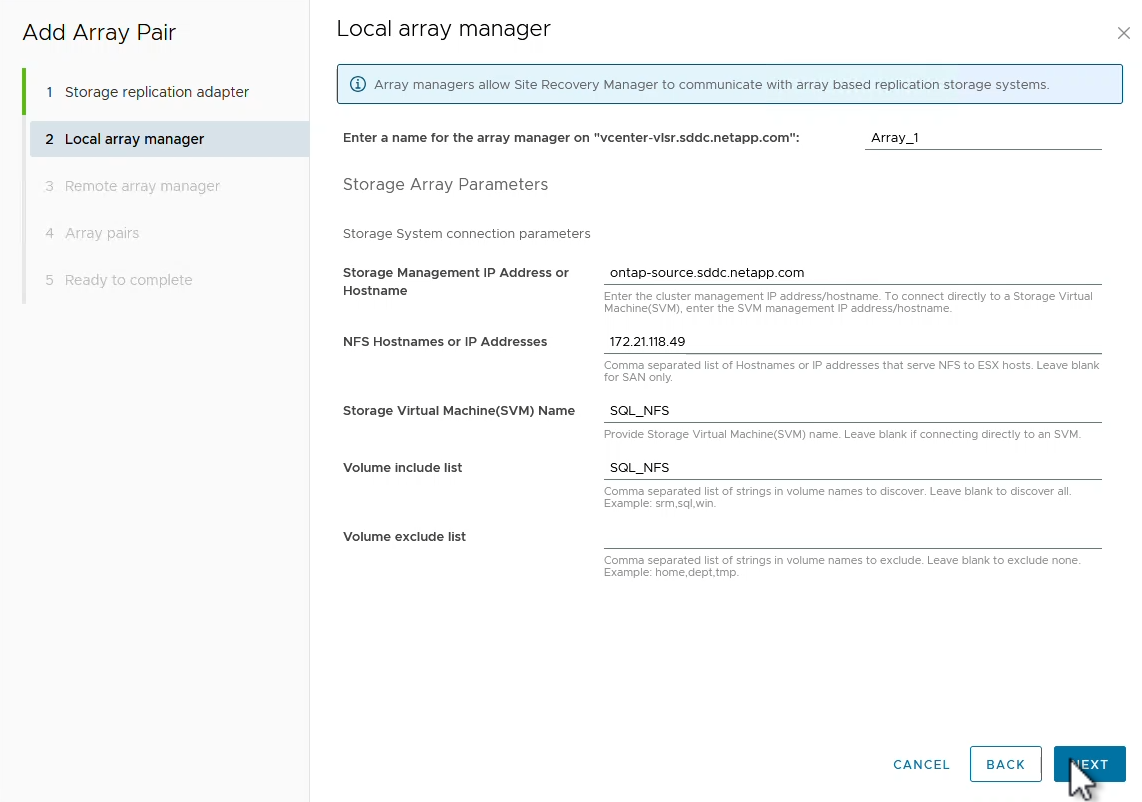

En la página Administrador de matriz local, ingrese un nombre para la matriz en el sitio principal, el FQDN del sistema de almacenamiento, las direcciones IP de SVM que sirven NFS y, opcionalmente, los nombres de volúmenes específicos que se descubrirán. Haga clic en Siguiente para continuar.
-
En el Administrador de matriz remota, complete la misma información que en el último paso para el sistema de almacenamiento ONTAP en el sitio secundario.
-

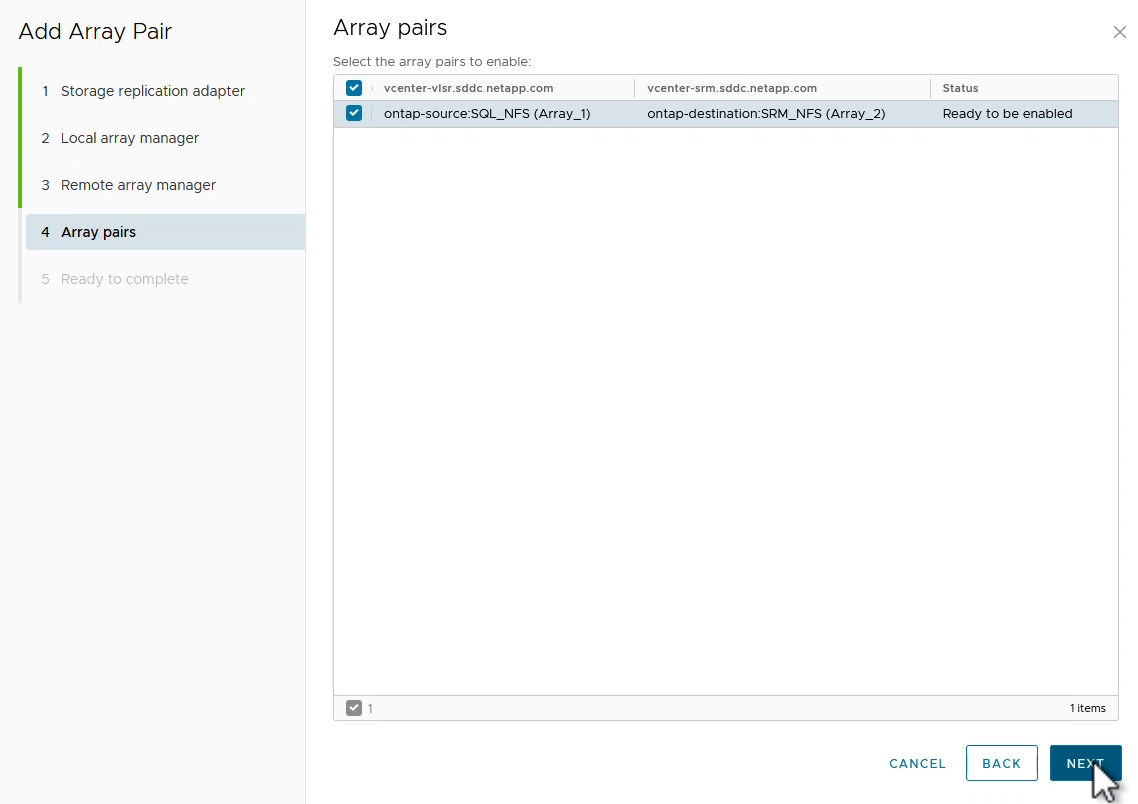

En la página Pares de matrices, seleccione los pares de matrices que desee habilitar y haga clic en Siguiente para continuar.
-
Revise la información en la página Listo para completar y haga clic en Finalizar para crear el par de matrices.
Configurar grupos de protección para SRM
El siguiente paso se completa en la interfaz de recuperación del sitio del sitio principal.
-
En la interfaz de Site Recovery, haga clic en la pestaña Grupos de protección y luego en Nuevo grupo de protección para comenzar.
-
En la página Nombre y dirección del asistente Nuevo grupo de protección, proporcione un nombre para el grupo y elija la dirección del sitio para la protección de los datos.
-
En la página Tipo, seleccione el tipo de grupo de protección (almacén de datos, VM o vVol) y seleccione el par de matrices. Haga clic en Siguiente para continuar.
-

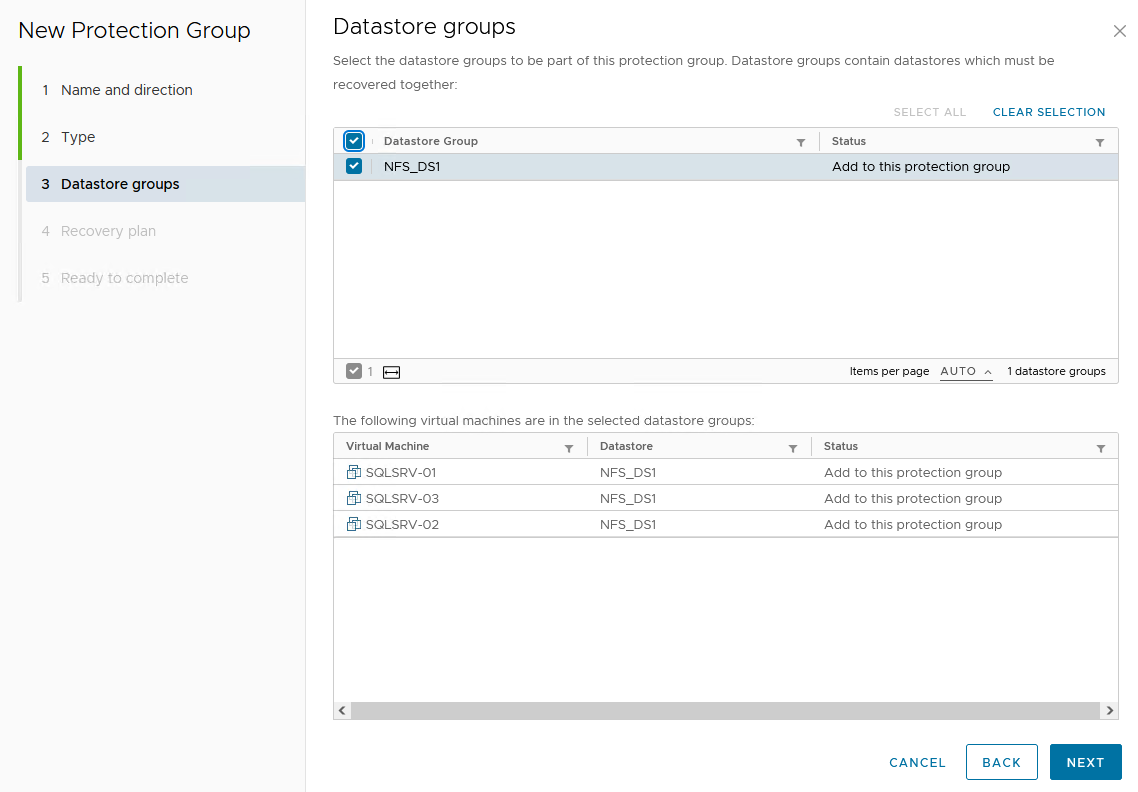

En la página Grupos de almacenes de datos, seleccione los almacenes de datos que desea incluir en el grupo de protección. Las máquinas virtuales que residen actualmente en el almacén de datos se muestran para cada almacén de datos seleccionado. Haga clic en Siguiente para continuar.
-

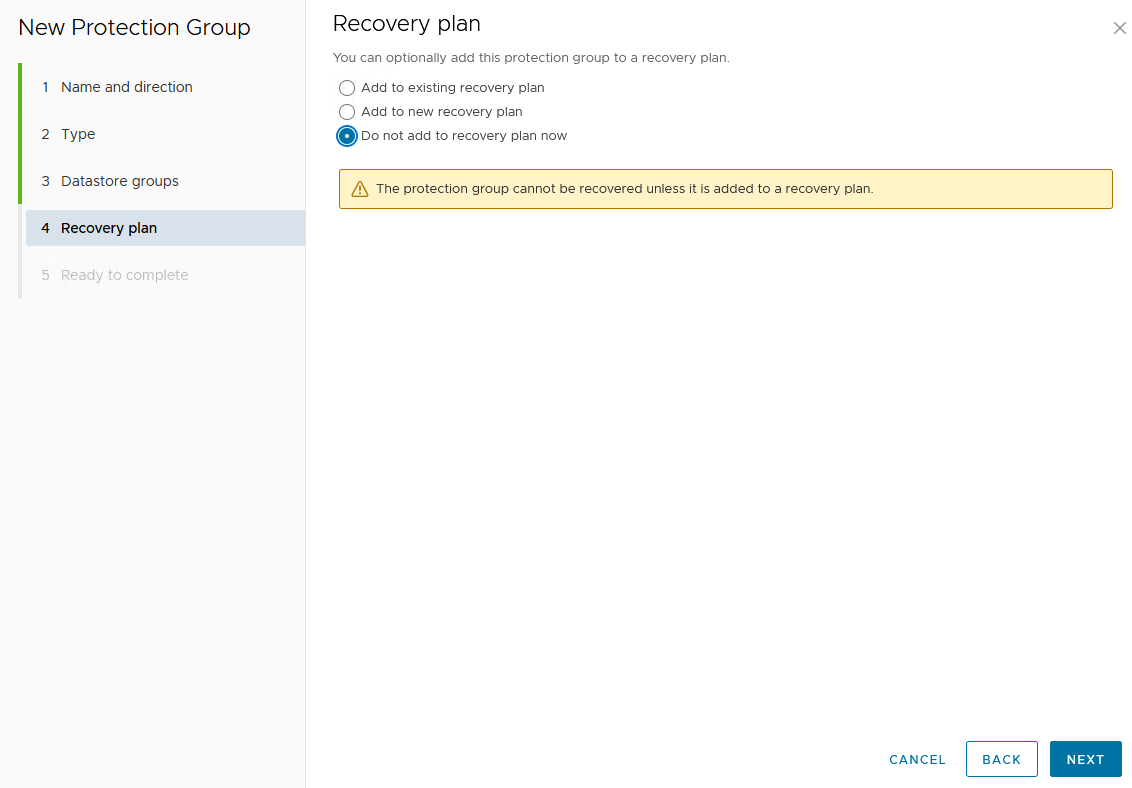

En la página Plan de recuperación, elija opcionalmente agregar el grupo de protección a un plan de recuperación. En este caso, el plan de recuperación aún no se ha creado, por lo que se selecciona No agregar al plan de recuperación. Haga clic en Siguiente para continuar.
-
En la página Listo para completar, revise los parámetros del nuevo grupo de protección y haga clic en Finalizar para crear el grupo.
Configurar el plan de recuperación para SRM
El siguiente paso se completa en la interfaz de recuperación del sitio del sitio principal.
-

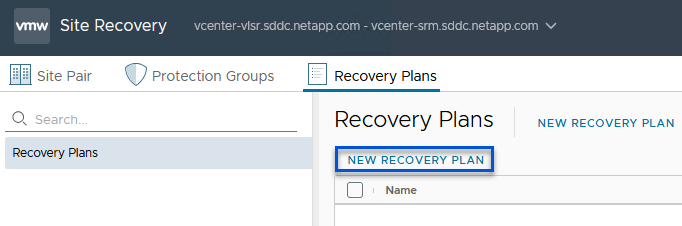

En la interfaz de Recuperación del sitio, haga clic en la pestaña Plan de recuperación y luego en Nuevo plan de recuperación para comenzar.
-
En la página Nombre y dirección del asistente Crear plan de recuperación, proporcione un nombre para el plan de recuperación y elija la dirección entre los sitios de origen y destino. Haga clic en Siguiente para continuar.
-
En la página Grupos de protección, seleccione los grupos de protección creados previamente para incluirlos en el plan de recuperación. Haga clic en Siguiente para continuar.
-
En Redes de prueba configure redes específicas que se utilizarán durante la prueba del plan. Si no existe ningún mapeo o no se selecciona ninguna red, se creará una red de prueba aislada. Haga clic en Siguiente para continuar.
-
En la página Listo para completar, revise los parámetros elegidos y luego haga clic en Finalizar para crear el plan de recuperación.
Operaciones de recuperación ante desastres con SRM
En esta sección se cubrirán varias funciones del uso de la recuperación ante desastres con SRM, incluidas la prueba de conmutación por error, la ejecución de la conmutación por error, la ejecución de la reprotección y la conmutación por recuperación.
Referirse a "Mejores prácticas operativas" para obtener más información sobre el uso del almacenamiento ONTAP con operaciones de recuperación ante desastres de SRM.
Prueba de conmutación por error con SRM
El siguiente paso se completa en la interfaz de Recuperación del sitio.
-
En la interfaz de Recuperación del sitio, haga clic en la pestaña Plan de recuperación y luego seleccione un plan de recuperación. Haga clic en el botón Prueba para comenzar a probar la conmutación por error al sitio secundario.
-
Puede ver el progreso de la prueba desde el panel de tareas de Site Recovery y también desde el panel de tareas de vCenter.
-
SRM envía comandos a través del SRA al sistema de almacenamiento ONTAP secundario. Se crea un FlexClone de la instantánea más reciente y se monta en el clúster vSphere secundario. El almacén de datos recién montado se puede ver en el inventario de almacenamiento.
-
Una vez completada la prueba, haga clic en Limpiar para desmontar el almacén de datos y volver al entorno original.
Ejecutar plan de recuperación con SRM
Realizar una recuperación completa y una conmutación por error al sitio secundario.
-
En la interfaz de Recuperación del sitio, haga clic en la pestaña Plan de recuperación y luego seleccione un plan de recuperación. Haga clic en el botón Ejecutar para iniciar la conmutación por error al sitio secundario.
-
Una vez completada la conmutación por error, podrá ver el almacén de datos montado y las máquinas virtuales registradas en el sitio secundario.
Es posible realizar funciones adicionales en SRM una vez completada una conmutación por error.
Reprotección: Una vez completado el proceso de recuperación, el sitio de recuperación previamente designado asume el papel de nuevo sitio de producción. Sin embargo, es importante tener en cuenta que la replicación de SnapMirror se interrumpe durante la operación de recuperación, lo que deja al nuevo sitio de producción vulnerable a futuros desastres. Para garantizar una protección continua, se recomienda establecer una nueva protección para el nuevo sitio de producción replicándolo en otro sitio. En los casos en que el sitio de producción original siga funcionando, el administrador de VMware puede reutilizarlo como un nuevo sitio de recuperación, revirtiendo efectivamente la dirección de la protección. Es fundamental destacar que la re-protección solo es posible en caso de fallas no catastróficas, lo que requiere la eventual recuperación de los servidores vCenter originales, los servidores ESXi, los servidores SRM y sus respectivas bases de datos. Si estos componentes no están disponibles, será necesaria la creación de un nuevo grupo de protección y un nuevo plan de recuperación.
Failback: Una operación de failback es una conmutación por error inversa, que devuelve las operaciones al sitio original. Es fundamental garantizar que el sitio original haya recuperado la funcionalidad antes de iniciar el proceso de conmutación por error. Para garantizar una conmutación por error sin problemas, se recomienda realizar una conmutación por error de prueba después de completar el proceso de reprotección y antes de ejecutar la conmutación por error final. Esta práctica sirve como paso de verificación, confirmando que los sistemas en el sitio original son totalmente capaces de manejar la operación. Al seguir este enfoque, puede minimizar los riesgos y garantizar una transición más confiable al entorno de producción original.
Información adicional
Para obtener documentación de NetApp sobre el uso del almacenamiento ONTAP con VMware SRM, consulte "VMware Site Recovery Manager con ONTAP"
Para obtener información sobre la configuración de los sistemas de almacenamiento ONTAP , consulte"Documentación de ONTAP 9" centro.
Para obtener información sobre la configuración de VCF, consulte"Documentación de VMware Cloud Foundation" .
