L'architecture ONTAP est une plateforme de stockage flexible et évolutive qui fournit des services SAN (FCP, iSCSI et NVMe-of) et NAS (NFS v3 et v4.1) pour les datastores. Les systèmes de stockage NetApp AFF, ASA et FAS utilisent le système d'exploitation ONTAP pour offrir des protocoles supplémentaires pour l'accès au stockage invité comme S3 et SMB/CIFS.

NetApp MetroCluster utilise la fonction HA (basculement du contrôleur ou CFO) de NetApp pour se protéger contre les défaillances du contrôleur. Elle comprend également la technologie SyncMirror locale, le basculement de cluster en cas d'incident (basculement de cluster en cas d'incident ou CFOD), la redondance matérielle et la séparation géographique pour atteindre des niveaux de disponibilité élevés. SyncMirror met en miroir les données de manière synchrone sur les deux moitiés de la configuration MetroCluster en écrivant les données sur deux plexes : le plex local (sur le tiroir local) assure activement le service des données et le plex distant (sur le tiroir distant) n'assure généralement pas le service des données. La redondance matérielle est mise en place pour tous les composants MetroCluster, tels que les contrôleurs, le stockage, les câbles, les commutateurs (utilisés avec Fabric MetroCluster) et les adaptateurs.

La synchronisation active NetApp SnapMirror, disponible sur les systèmes non MetroCluster et ASA r2, offre une protection granulaire du datastore avec les protocoles SAN FCP et iSCSI. Il vous permet soit de protéger l'intégralité du vMSC, soit de protéger de manière sélective les workloads prioritaires. Il offre un accès actif/actif aux sites locaux et distants, contrairement à NetApp MetroCluster, qui est une solution de secours actif. Depuis la version ONTAP 9.15.1, la synchronisation active SnapMirror prend en charge une fonctionnalité actif-actif symétrique. Elle permet d'effectuer des opérations de lecture et d'écriture d'E/S à partir des deux copies d'un LUN protégé grâce à une réplication synchrone bidirectionnelle, ce qui permet aux deux copies de LUN de traiter les opérations d'E/S localement. Avant ONTAP 9.15.1, la synchronisation active SnapMirror ne prend en charge que les configurations actives/actives asymétriques, dans lesquelles les données du site secondaire sont proxys sur la copie principale d'un LUN.

Pour créer un cluster VMware HA/DRS sur deux sites, les hôtes ESXi sont utilisés et gérés par une appliance vCenter Server (VCSA). Les réseaux de gestion vSphere, vMotion® et machine virtuelle sont connectés via un réseau redondant entre les deux sites. Le serveur vCenter gérant le cluster HA/DRS peut se connecter aux hôtes ESXi sur les deux sites et doit être configuré à l'aide de vCenter HA.

Reportez-vous à la section "Comment créer et configurer des clusters dans le client vSphere" Pour configurer vCenter HA.

Vous devez également vous reporter "Bonnes pratiques pour VMware vSphere Metro Storage Cluster" à .

VSphere Metro Storage Cluster (vMSC) est une configuration certifiée qui protège les machines virtuelles et les conteneurs contre les défaillances. Pour y parvenir, les concepts de stockage étendus ainsi que les clusters d'hôtes ESXi sont répartis sur différents domaines à défaillance, tels que les racks, les bâtiments, les campus ou même les villes. Les technologies de stockage Active Sync de NetApp MetroCluster et SnapMirror assurent une protection avec un objectif de point de récupération nul (RPO=0) aux clusters hôtes. La configuration vMSC est conçue pour garantir la disponibilité continue des données, même en cas de défaillance d'un « site » physique ou logique complet. Un périphérique de stockage faisant partie de la configuration vMSC doit être certifié après avoir suivi un processus de certification vMSC réussi. Tous les périphériques de stockage pris en charge se trouvent dans le "Guide de compatibilité du stockage VMware".

Pour plus d'informations sur les conseils de conception pour vSphere Metro Storage Cluster, reportez-vous à la documentation suivante :

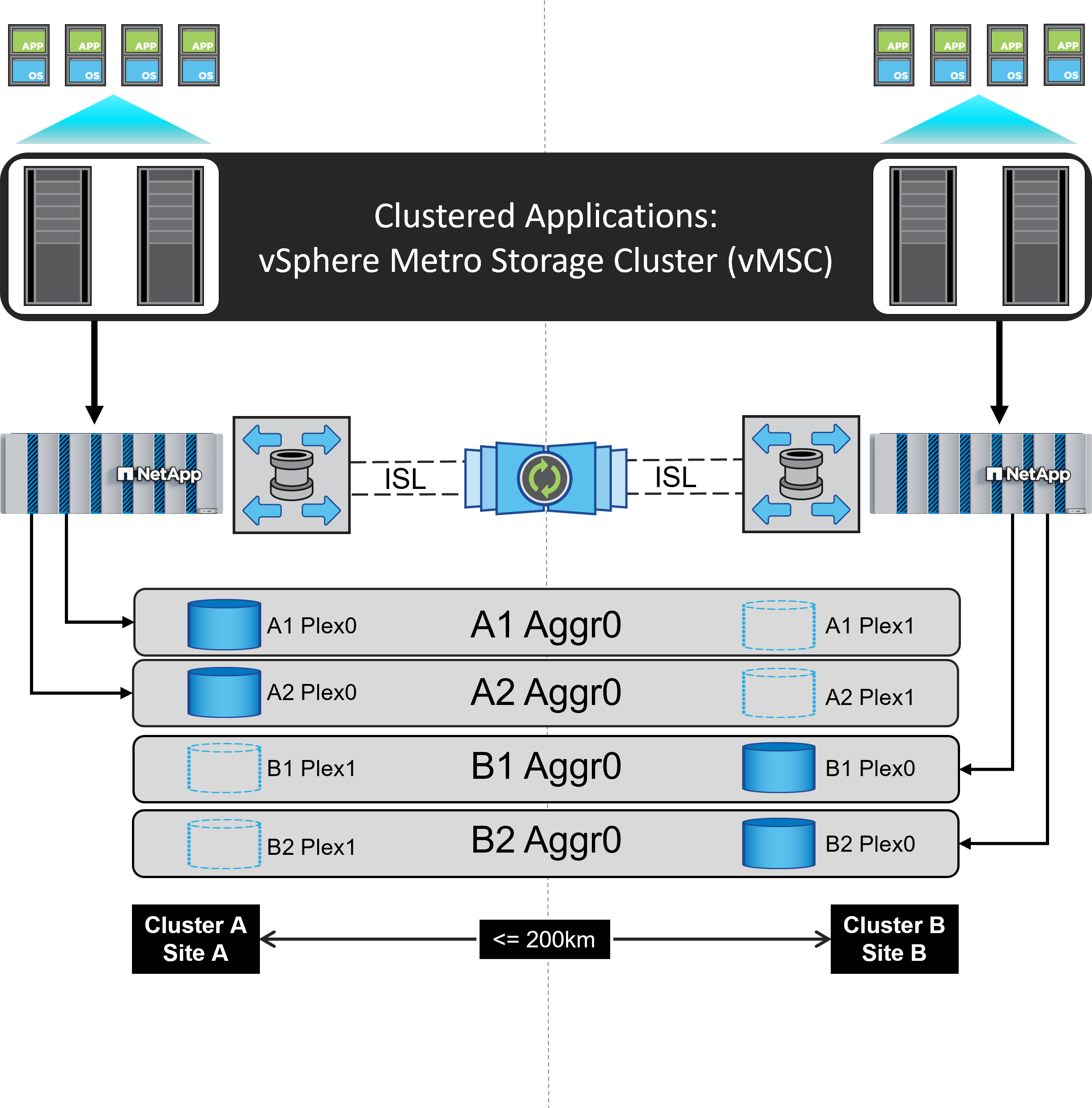

NetApp MetroCluster peut être déployé dans deux configurations différentes pour une utilisation avec vSphere :

Voici une illustration de la topologie générale d'Stretch MetroCluster.

Reportez-vous à la section "Documentation MetroCluster" Pour obtenir des informations spécifiques sur la conception et le déploiement de MetroCluster.

La synchronisation active SnapMirror peut également être déployée de deux manières différentes.

Reportez-vous "Documents NetApp" à la pour obtenir des informations spécifiques sur la conception et le déploiement de la synchronisation active SnapMirror.
