Checklist di configurazione e preparazione dell'host ESXi per ONTAP Select

PDF

Preparare ogni host hypervisor ESXi in cui verrà distribuito un nodo ONTAP Select . Durante la preparazione degli host, valutare attentamente l'ambiente di distribuzione per assicurarsi che siano configurati correttamente e pronti a supportare la distribuzione di un cluster ONTAP Select .

Nota L'utility di amministrazione ONTAP Select Deploy non esegue la configurazione di rete e storage richiesta per gli host hypervisor. È necessario preparare manualmente ciascun host prima di distribuire un cluster ONTAP Select .

Passaggio 1: preparare l'host dell'hypervisor ESXi

Verificare la configurazione per l'host ESXi e le porte del firewall.

Passi

  1. Verificare che ogni ESXi sia configurato con quanto segue:

    • Un hypervisor preinstallato e supportato

    • Una licenza VMware vSphere

  2. Verificare che lo stesso server vCenter possa gestire tutti gli host in cui è distribuito un nodo ONTAP Select all'interno del cluster.

  3. Verificare che le porte del firewall siano configurate per consentire l'accesso a vSphere. Queste porte devono essere aperte per supportare la connettività seriale alle macchine virtuali ONTAP Select .

    Raccomandato

    NetApp consiglia di aprire le seguenti porte del firewall per consentire l'accesso a vSphere:

    • Porte 7200 – 7400 (traffico sia in entrata che in uscita)

    Predefinito

    Per impostazione predefinita, VMware consente l'accesso alle seguenti porte:

    • Porta 22 e porte 1024 – 65535 (traffico in entrata)

    • Porte 0 – 65535 (traffico in uscita)

    Per maggiori informazioni, vedere il "Documentazione di Broadcom VMware vSphere" .

  4. Familiarizzare con i diritti vCenter richiesti. Vedere "Server VMware vCenter" per maggiori informazioni.

Passaggio 2: rivedere la configurazione del cluster ONTAP Select

È possibile implementare ONTAP Select come cluster multi-nodo o cluster a nodo singolo. In molti casi, un cluster multi-nodo è preferibile per la maggiore capacità di storage e la capacità di alta disponibilità (HA).

Le figure seguenti illustrano le reti ONTAP Select utilizzate con un cluster a nodo singolo e un cluster a quattro nodi.

Cluster a nodo singolo

La figura seguente illustra un cluster a nodo singolo. La rete esterna trasporta il traffico client, di gestione e di replica tra cluster (SnapMirror/ SnapVault).

Cluster a nodo singolo che mostra una rete

Cluster a quattro nodi

La figura seguente illustra un cluster a quattro nodi che mostra due reti. La rete interna consente la comunicazione tra i nodi a supporto dei servizi di rete del cluster ONTAP . La rete esterna trasporta il traffico client, di gestione e di replica tra cluster (SnapMirror/ SnapVault).

Cluster a quattro nodi che mostra due reti

Singolo nodo all'interno di un cluster a quattro nodi

La figura seguente illustra la configurazione di rete tipica per una singola macchina virtuale ONTAP Select all'interno di un cluster a quattro nodi. Sono presenti due reti separate: ONTAP interna e ONTAP esterna.

Singolo nodo all'interno di un cluster a quattro nodi

Passaggio 3: configurare Open vSwitch

Il vSwitch è il componente principale dell'hypervisor utilizzato per supportare la connettività per le reti interne ed esterne. Ci sono diversi aspetti da considerare nella configurazione di ogni vSwitch dell'hypervisor.

I passaggi seguenti riguardano la configurazione di un vSwitch per un host ESXi con due porte fisiche (2x10 Gb) in un tipico ambiente di rete.

Passi

  1. "Configurare un vSwitch e assegnare entrambe le porte al vSwitch" .

  2. "Crea un team NIC utilizzando le due porte" .

  3. Impostare il criterio di bilanciamento del carico su "Instradamento basato sull'ID della porta virtuale di origine".

  4. Contrassegnare entrambi gli adattatori come "attivi" oppure contrassegnare un adattatore come "attivo" e l'altro come "standby".

  5. Impostare l'impostazione "Failback" su "Sì".

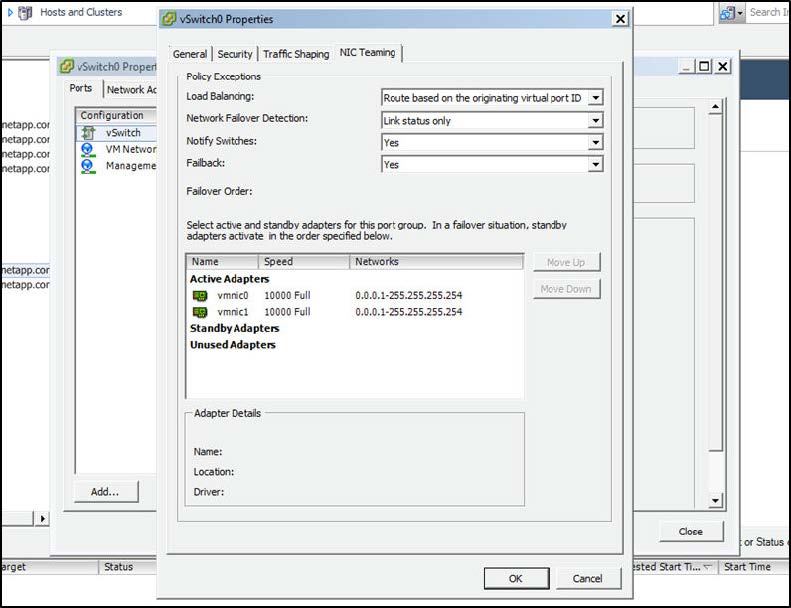

    Proprietà vSwitch)

  6. Configurare il vSwitch per utilizzare frame jumbo (9000 MTU).

  7. Configurare un gruppo di porte sul vSwitch per il traffico interno (ONTAP-interno):

    • Il gruppo di porte è assegnato agli adattatori di rete virtuali ONTAP Select e0c-e0g utilizzati per il cluster, l'interconnessione HA e il mirroring del traffico.

    • Il gruppo di porte dovrebbe trovarsi su una VLAN non instradabile, poiché si prevede che questa rete sia privata. Per tenerne conto, è necessario aggiungere il tag VLAN appropriato al gruppo di porte.

    • Le impostazioni di bilanciamento del carico, failback e ordine di failover del gruppo di porte devono essere le stesse del vSwitch.

  8. Configurare un gruppo di porte sul vSwitch per il traffico esterno (ONTAP-external):

    • Il gruppo di porte è assegnato agli adattatori di rete virtuali ONTAP Select e0a-e0c utilizzati per il traffico dati e di gestione.

    • Il gruppo di porte può trovarsi su una VLAN instradabile. A seconda dell'ambiente di rete, è necessario aggiungere anche un tag VLAN appropriato o configurare il gruppo di porte per il trunking VLAN.

    • Le impostazioni di bilanciamento del carico, failback e ordine di failover del gruppo di porte devono essere le stesse del vSwitch.
