Un sistema StorageGRID è costituito da diversi tipi di nodi di griglia in uno o più data center.
Scopri di più su "tipi di nodi della griglia".
Per ulteriori informazioni sulla topologia di rete, i requisiti e le comunicazioni di griglia di StorageGRID, consulta il "Linee guida di rete".
Topologie di implementazione
Il sistema StorageGRID può essere implementato in un singolo sito data center o in più siti data center. Il numero massimo di siti per implementazione è 16.
Sito singolo
In una configurazione con un singolo sito, l'infrastruttura e le operazioni del sistema StorageGRID sono centralizzate.

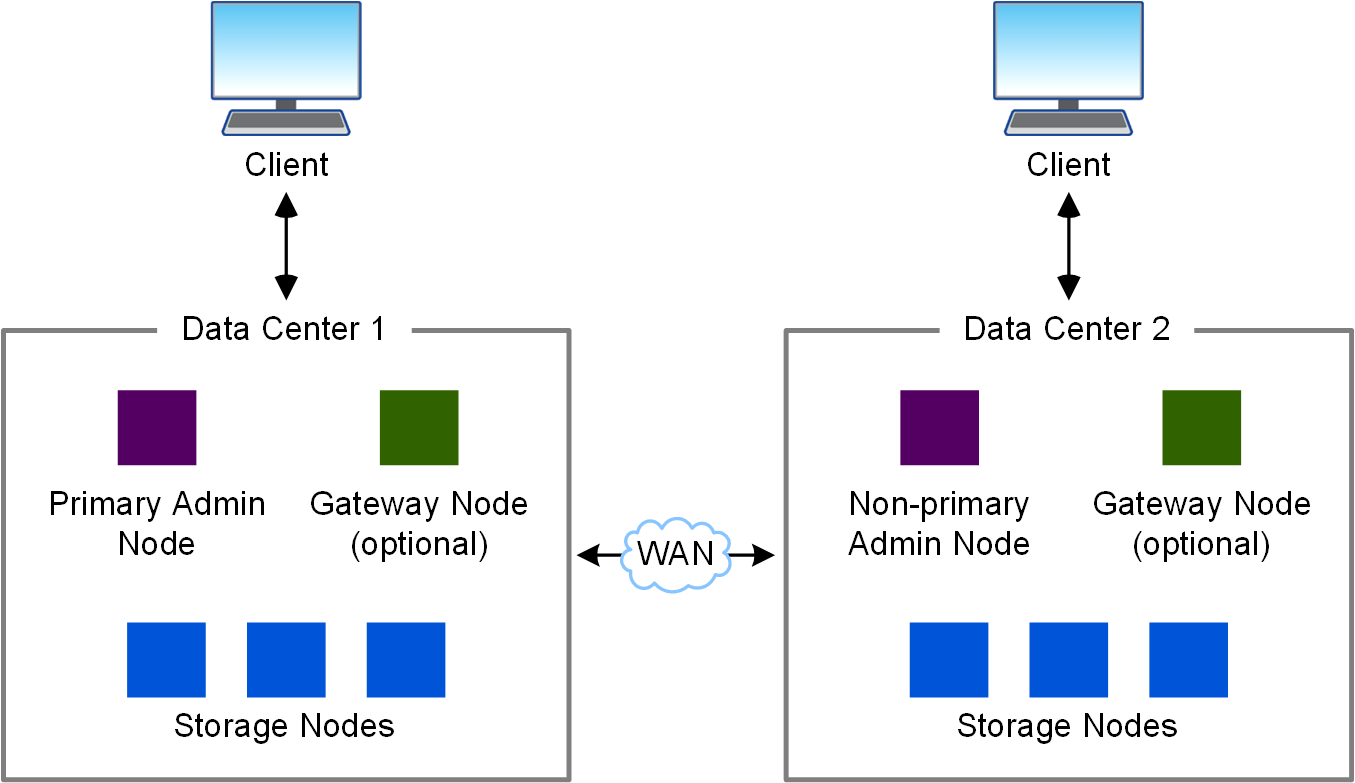

Siti multipli
In una distribuzione con più siti, è possibile installare diversi tipi e quantità di risorse StorageGRID in ciascun sito. Ad esempio, potrebbe essere necessario più storage in un data center rispetto a un altro.
I siti sono spesso situati in posizioni geografiche diverse, in differenti aree soggette a guasti, come una faglia sismica o una pianura alluvionale. La condivisione dei dati e il disaster recovery vengono ottenuti tramite la distribuzione automatica dei dati ad altri siti.
All'interno di un singolo data center possono coesistere più siti logici, consentendo l'utilizzo della replica distribuita e della codifica di cancellazione per una maggiore disponibilità e resilienza.
Ridondanza del nodo grid
In una distribuzione a sito singolo o multisito, puoi includere facoltativamente più di un Admin Node o Gateway Node per ridondanza. Ad esempio, puoi installare più di un Admin Node in un singolo sito o in più siti. Tuttavia, ogni sistema StorageGRID può avere un solo Admin Node primario.
Architettura di sistema

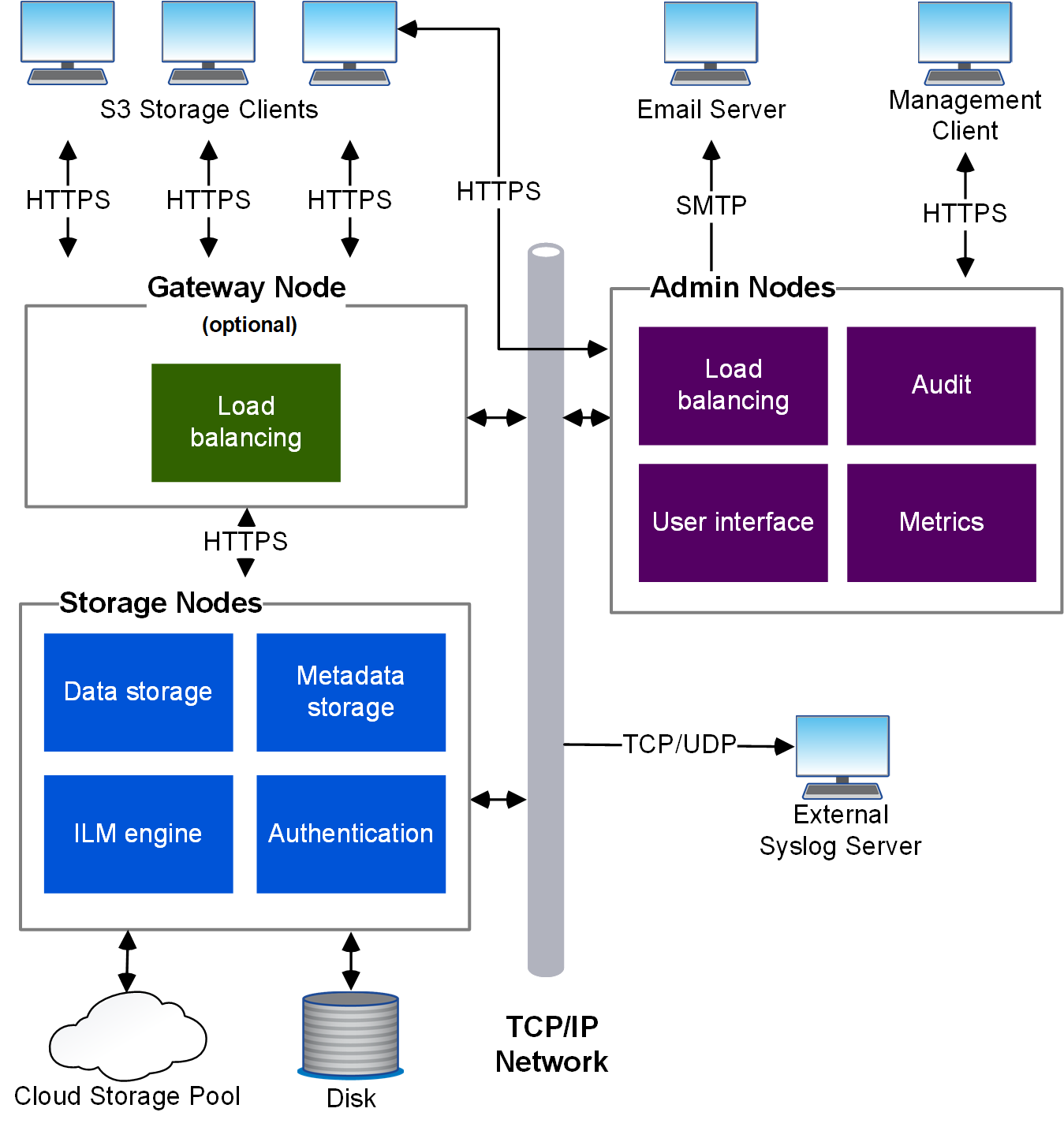

Questo diagramma mostra come sono disposti i nodi della griglia all'interno di un sistema StorageGRID.
I client S3 archiviano e recuperano oggetti in StorageGRID. Altri client vengono utilizzati per inviare notifiche email, per accedere all'interfaccia di gestione di StorageGRID e, facoltativamente, per accedere alla condivisione di audit.
I client S3 possono connettersi a un Gateway Node o a un Admin Node per utilizzare l'interfaccia di bilanciamento del carico verso i Storage Nodes. In alternativa, i client S3 possono connettersi direttamente ai Storage Nodes tramite HTTPS.
Gli oggetti possono essere archiviati all'interno di StorageGRID su nodi di archiviazione basati su software o basato su hardware, oppure in Cloud Storage Pools, che consistono in bucket S3 esterni o contenitori di archiviazione Azure Blob.
