SnapCenter の操作

共同作成者 netapp-nbauer
PDF

この章では、SnapCenter を使用したバックアップ、リストア、リカバリ、SAP システムの更新、および非同期レプリケーション操作について説明します。

バックアップ処理

バックアップ操作は、 "SnapCenterでの SAP HANA スナップショットのバックアップ操作について学習します。"に記載されているのと同じ方法で実行されます。

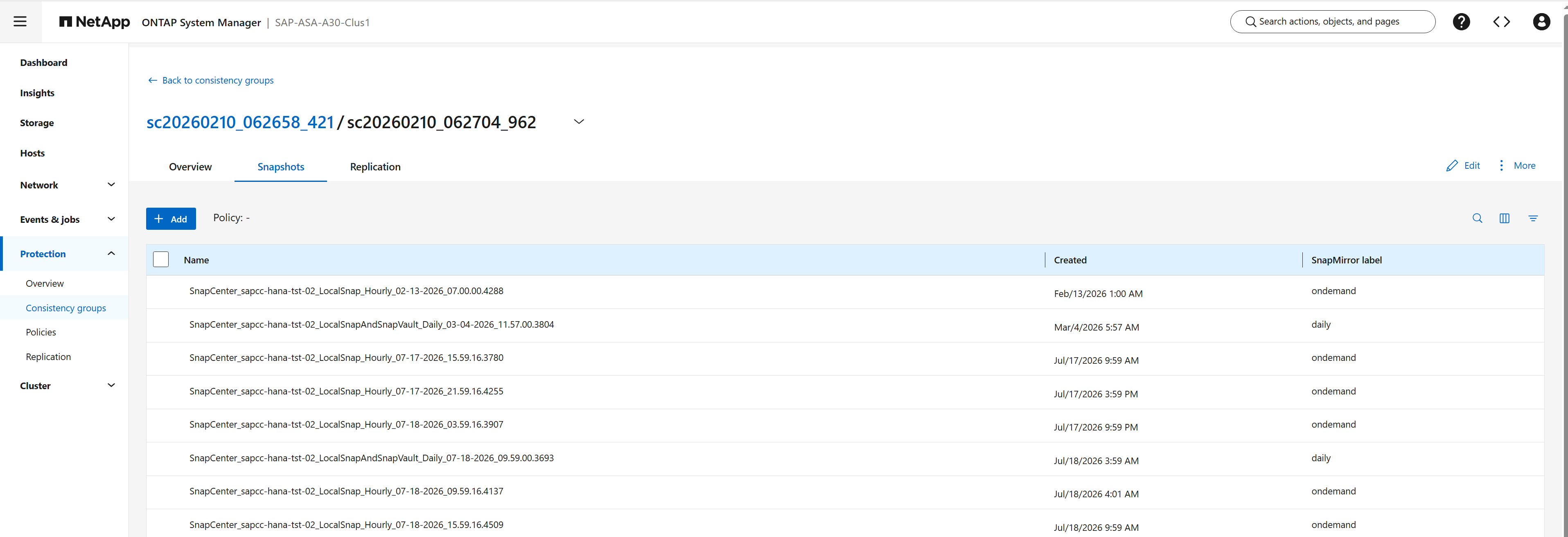

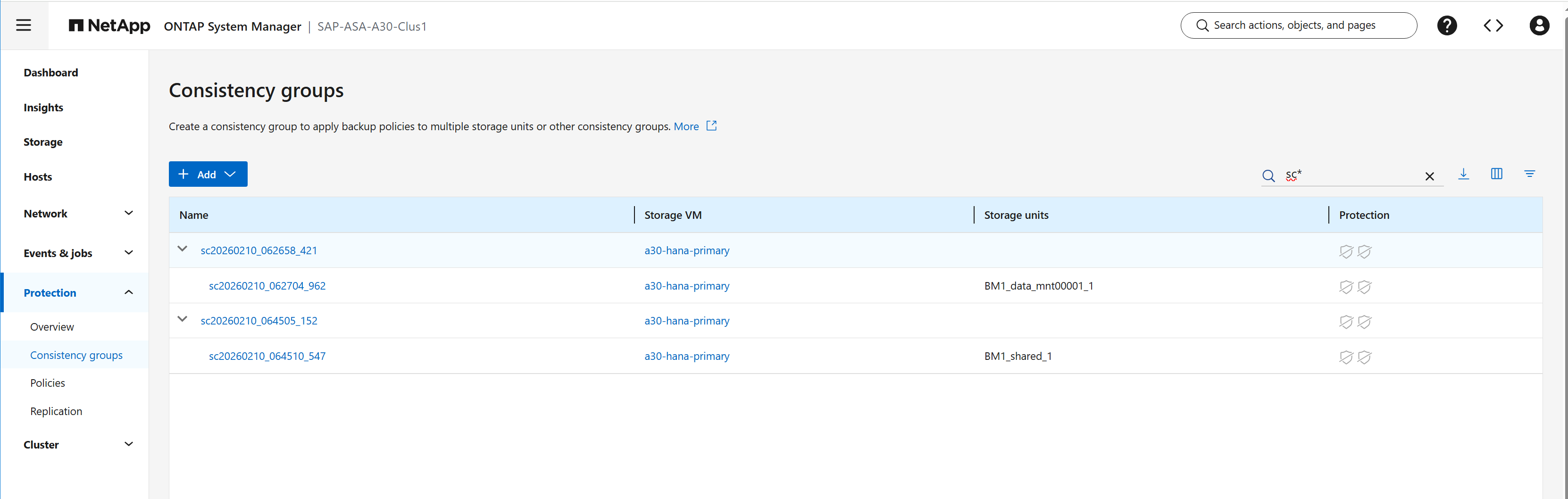

メモ ストレージユニットに整合性グループが設定されていない場合、SnapCenter は最初の Snapshot バックアップ操作で整合性グループと子整合性グループを作成します。次に、HANA データストレージが子整合性グループに割り当てられます。SnapCenter の Snapshot バックアップは、子整合性グループ内に一覧表示されます。

width=601,height=191

width=601,height=205

リストアとリカバリ

復元および復旧操作は、前述の方法と同様に実行されます "SnapCenterを使用した SAP HANA データベースの復元とリカバリ"。

非同期ストレージ レプリケーション

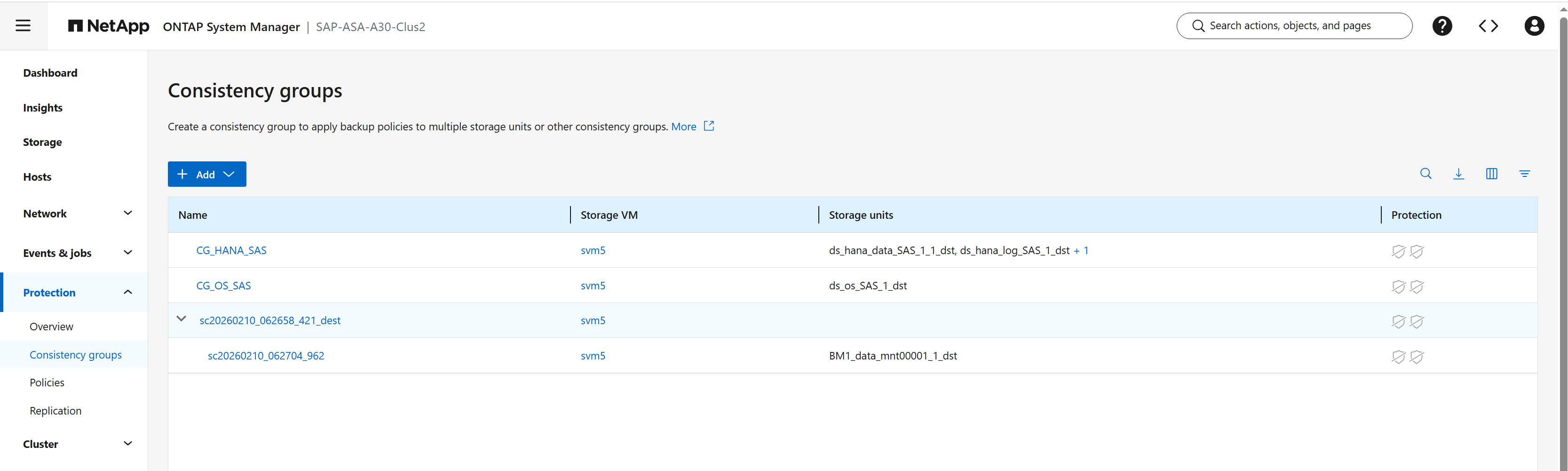

HANAデータボリュームについては、非同期ストレージ レプリケーションが設定されています。

幅=601、高さ=180

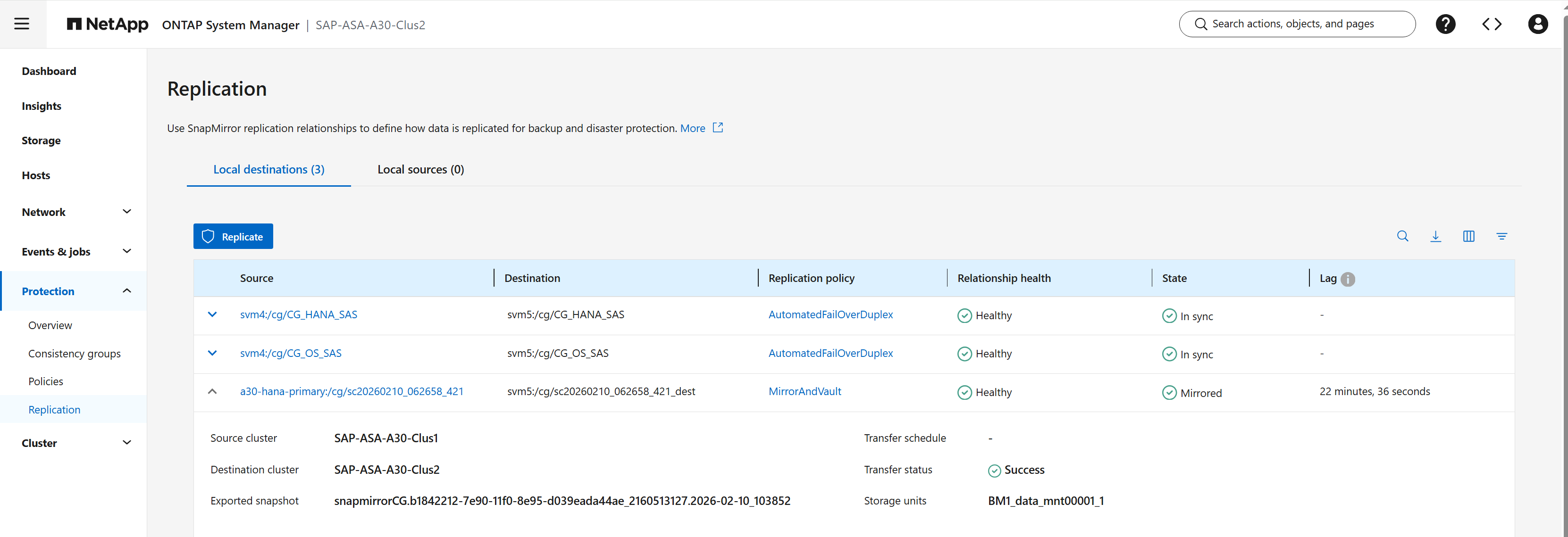

レプリケーションは MirrorAndVault ポリシーで設定されています。

width=601,height=206

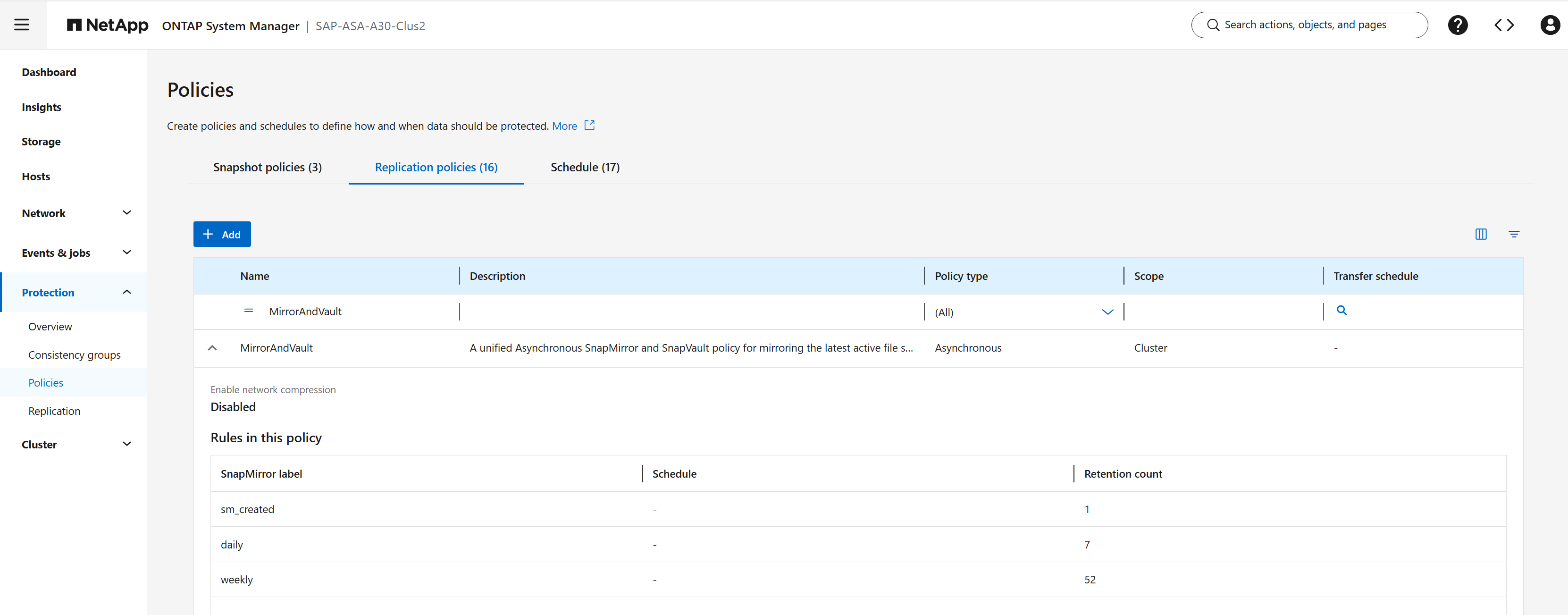

MirrorAndVaultポリシーには、さまざまなSnapMirrorラベルと保持期間が含まれています。

width=601,height=235

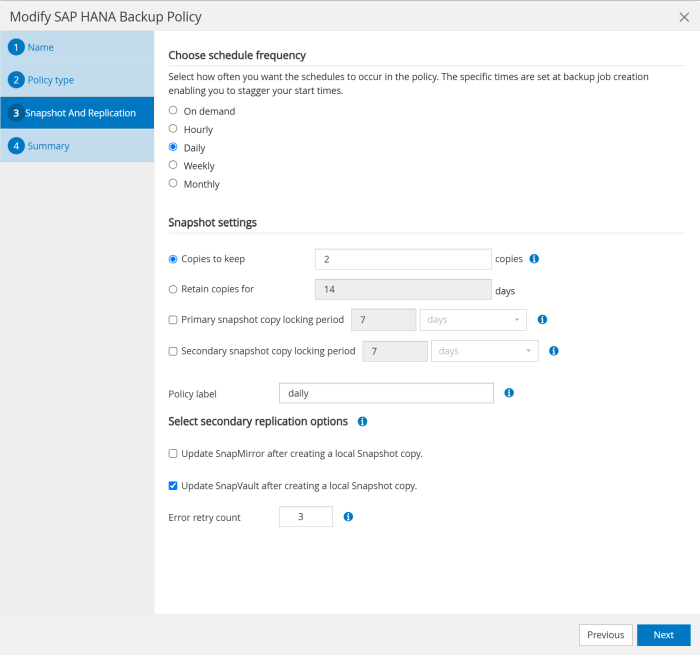

SnapCenterで、ONTAPのMirrorAndVaultポリシーのSnapMirrorラベル「daily」に一致するポリシーが構成されています。

width=378,height=354

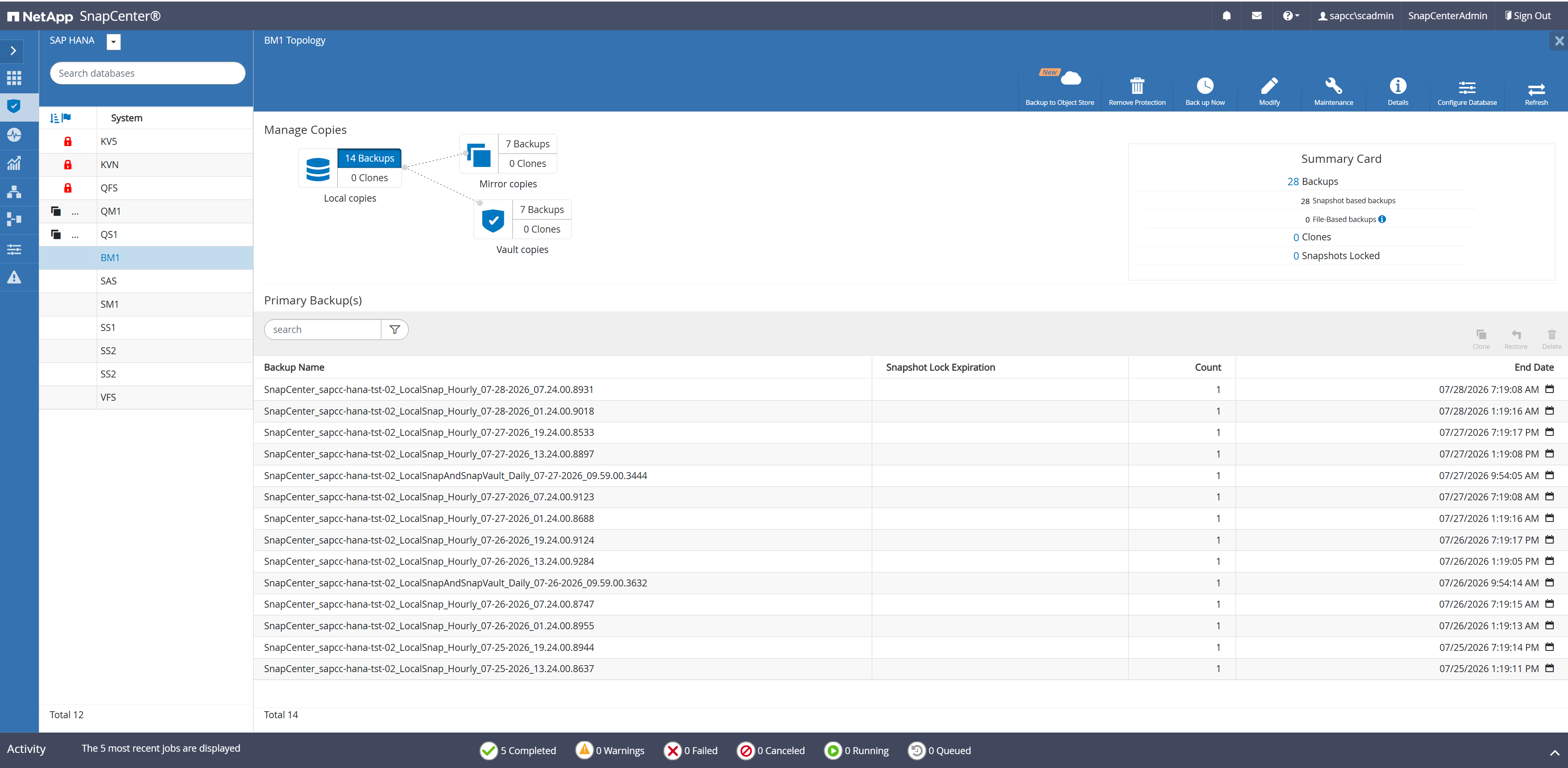

ONTAP MirrorAndVault ポリシーを使用する場合、Snapshot バックアップはターゲット ストレージに一度しか存在しないにもかかわらず、SnapCenter では Vault と Mirror のコピーが別々に表示されます。

幅=601、高さ=294

SAP システムの更新

SnapCenter を使用した SAP システムの更新およびクローニング操作の詳細については、 "SnapCenter を使用して SAP HANA システムのコピーおよびクローン処理を自動化"を参照してください。

SnapCenter ワークフロー

操作の詳細と前提条件については、 "SAP HANAシステムをSnapCenter で更新"に記載されています。具体的には、最初の更新/クローン操作を実行する前に、ターゲットシステムを SnapCenter に追加する必要があります。

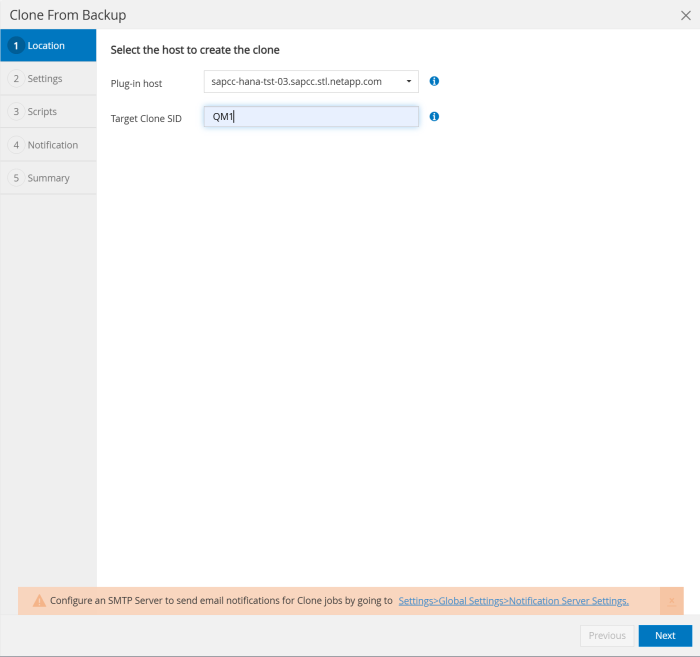

クローン作成ワークフローの最初のステップでは、ターゲットホストとターゲットSIDを指定する必要があります。

width=333,height=313

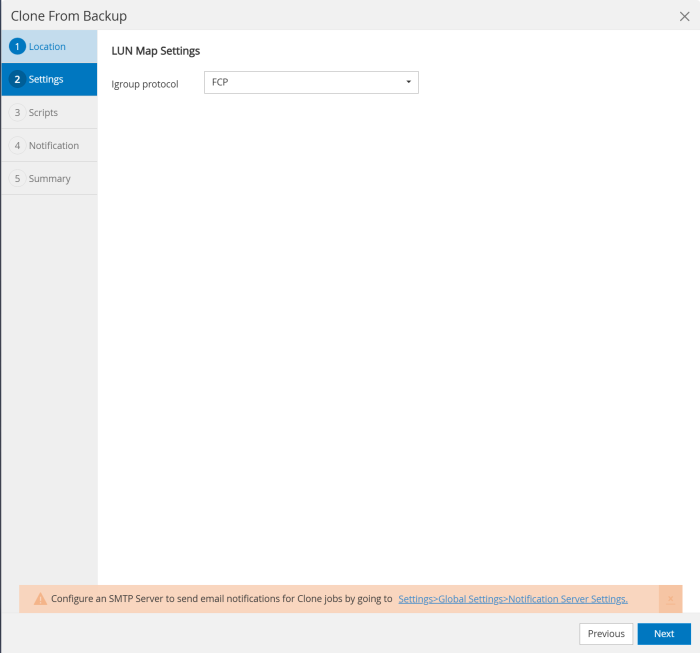

プロトコルの選択は「FCP」でなければなりません。

width=334,height=312

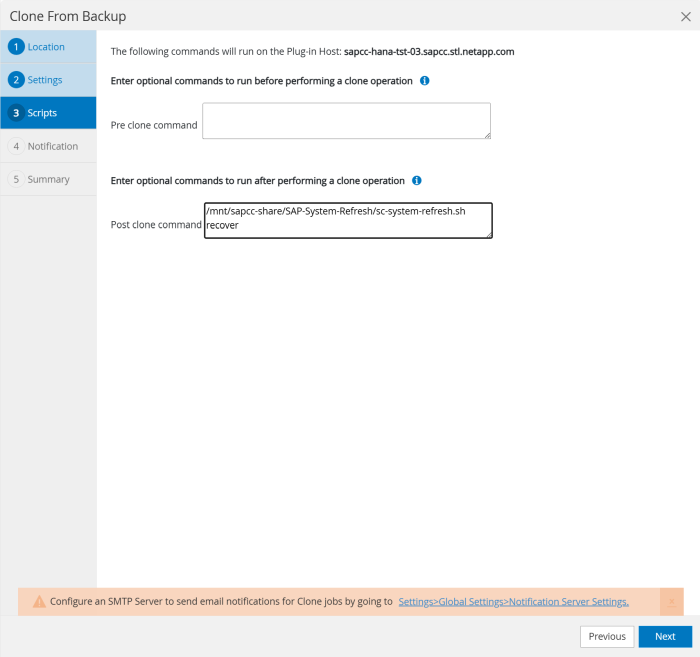

必要に応じて、sc-system-refresh.sh スクリプトを追加することで、復旧操作を自動化できます。

width=352,height=331

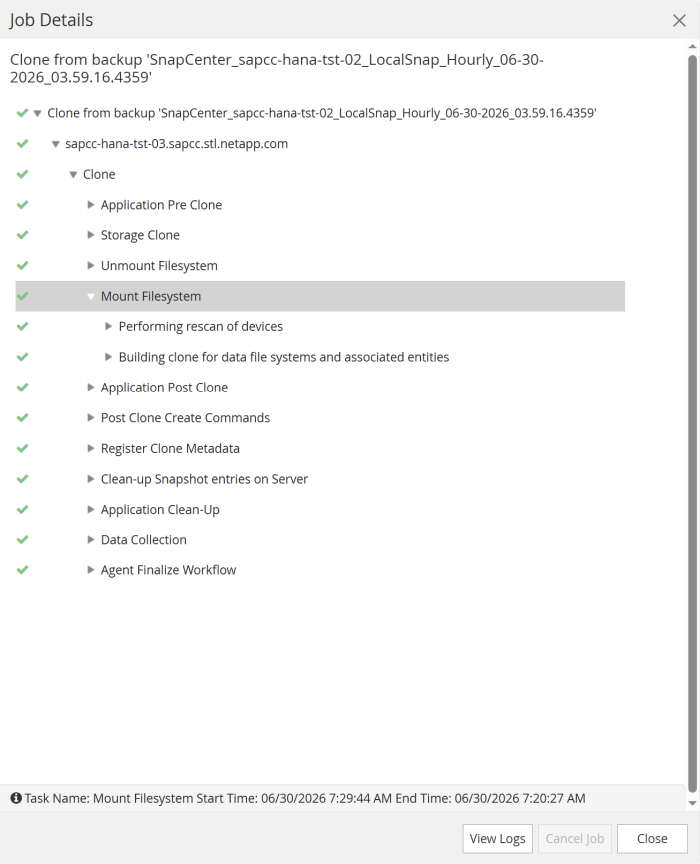

以下のスクリーンショットは、クローン作成ワークフローのジョブログを示しています。

width=379,height=468

以下の出力は、sc-system-refresh.sh スクリプトのログファイルを示しています。

sapcc-hana-tst-03:/mnt/sapcc-share/SAP-System-Refresh # tail -100 sc-system-refresh-QM1.log
20260212092224###sapcc-hana-tst-03###sc-system-refresh.sh: **********************************************************************************
20260212092224###sapcc-hana-tst-03###sc-system-refresh.sh: Script version: 3.0
20260212092224###sapcc-hana-tst-03###sc-system-refresh.sh: ******************* Starting script: recovery operation **************************
20260212092224###sapcc-hana-tst-03###sc-system-refresh.sh: Recover system database.
20260212092224###sapcc-hana-tst-03###sc-system-refresh.sh: /usr/sap/QM1/HDB22/exe/Python/bin/python /usr/sap/QM1/HDB22/exe/python_support/recoverSys.py --command "RECOVER DATA USING SNAPSHOT CLEAR LOG"
20260212092245###sapcc-hana-tst-03###sc-system-refresh.sh: Wait until SAP HANA database is started ....
20260212092246###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  GRAY
20260212092256###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  YELLOW
20260212092306###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  YELLOW
20260212092317###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  YELLOW
20260212092327###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  YELLOW
20260212092337###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  YELLOW
20260212092347###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  GREEN
20260212092347###sapcc-hana-tst-03###sc-system-refresh.sh: HANA system database started.
20260212092347###sapcc-hana-tst-03###sc-system-refresh.sh: Checking connection to system database.
20260212092347###sapcc-hana-tst-03###sc-system-refresh.sh: /usr/sap/QM1/SYS/exe/hdb/hdbsql -U QM1KEY 'select * from sys.m_databases;'
20260212092348###sapcc-hana-tst-03###sc-system-refresh.sh: Succesfully connected to system database.
20260212092348###sapcc-hana-tst-03###sc-system-refresh.sh: Tenant databases to recover: BM1
20260212092348###sapcc-hana-tst-03###sc-system-refresh.sh: Found inactive tenants(BM1) and starting recovery
20260212092348###sapcc-hana-tst-03###sc-system-refresh.sh: Recover tenant database BM1.
20260212092348###sapcc-hana-tst-03###sc-system-refresh.sh: /usr/sap/QM1/SYS/exe/hdb/hdbsql -U QM1KEY RECOVER DATA FOR BM1 USING SNAPSHOT CLEAR LOG
20260630072033###sapcc-hana-tst-03###sc-system-refresh.sh: **********************************************************************************
20260630072033###sapcc-hana-tst-03###sc-system-refresh.sh: Script version: 3.0
20260630072033###sapcc-hana-tst-03###sc-system-refresh.sh: ******************* Starting script: recovery operation **************************
20260630072033###sapcc-hana-tst-03###sc-system-refresh.sh: Recover system database.
20260630072033###sapcc-hana-tst-03###sc-system-refresh.sh: /usr/sap/QM1/HDB22/exe/Python/bin/python /usr/sap/QM1/HDB22/exe/python_support/recoverSys.py --command "RECOVER DATA USING SNAPSHOT CLEAR LOG"
20260630072101###sapcc-hana-tst-03###sc-system-refresh.sh: Wait until SAP HANA database is started ....
20260630072101###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  YELLOW
20260630072111###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  YELLOW
20260630072122###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  YELLOW
20260630072132###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  YELLOW
20260630072142###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  YELLOW
20260630072152###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  GREEN
20260630072152###sapcc-hana-tst-03###sc-system-refresh.sh: HANA system database started.
20260630072152###sapcc-hana-tst-03###sc-system-refresh.sh: Checking connection to system database.
20260630072152###sapcc-hana-tst-03###sc-system-refresh.sh: /usr/sap/QM1/SYS/exe/hdb/hdbsql -U QM1KEY 'select * from sys.m_databases;'
DATABASE_NAME,DESCRIPTION,ACTIVE_STATUS,ACTIVE_STATUS_DETAILS,OS_USER,OS_GROUP,RESTART_MODE,FALLBACK_SNAPSHOT_CREATE_TIME
"SYSTEMDB","SystemDB-QM1-22","YES","ACTIVE","","","DEFAULT",?
"QM1","QM1-22","NO","ACTIVE","","","DEFAULT",?
2 rows selected (overall time 18.501 msec; server time 800 usec)

20260630072153###sapcc-hana-tst-03###sc-system-refresh.sh: Succesfully connected to system database.
20260630072153###sapcc-hana-tst-03###sc-system-refresh.sh: Tenant databases to recover: QM1
20260630072153###sapcc-hana-tst-03###sc-system-refresh.sh: Found inactive tenants(QM1) and starting recovery
20260630072153###sapcc-hana-tst-03###sc-system-refresh.sh: Recover tenant database QM1.
20260630072153###sapcc-hana-tst-03###sc-system-refresh.sh: /usr/sap/QM1/SYS/exe/hdb/hdbsql -U QM1KEY RECOVER DATA FOR QM1 USING SNAPSHOT CLEAR LOG
0 rows affected (overall time 25.154634 sec; server time 25.151309 sec)

20260630072219###sapcc-hana-tst-03###sc-system-refresh.sh: Checking availability of Indexserver for tenant QM1.
20260630072219###sapcc-hana-tst-03###sc-system-refresh.sh: Recovery of tenant database QM1 succesfully finished.
20260630072219###sapcc-hana-tst-03###sc-system-refresh.sh: Status: GREEN
20260630072219###sapcc-hana-tst-03###sc-system-refresh.sh: ******************* Finished script: recovery operation **************************
sapcc-hana-tst-03:/mnt/sapcc-share/SAP-System-Refresh #

ストレージビュー

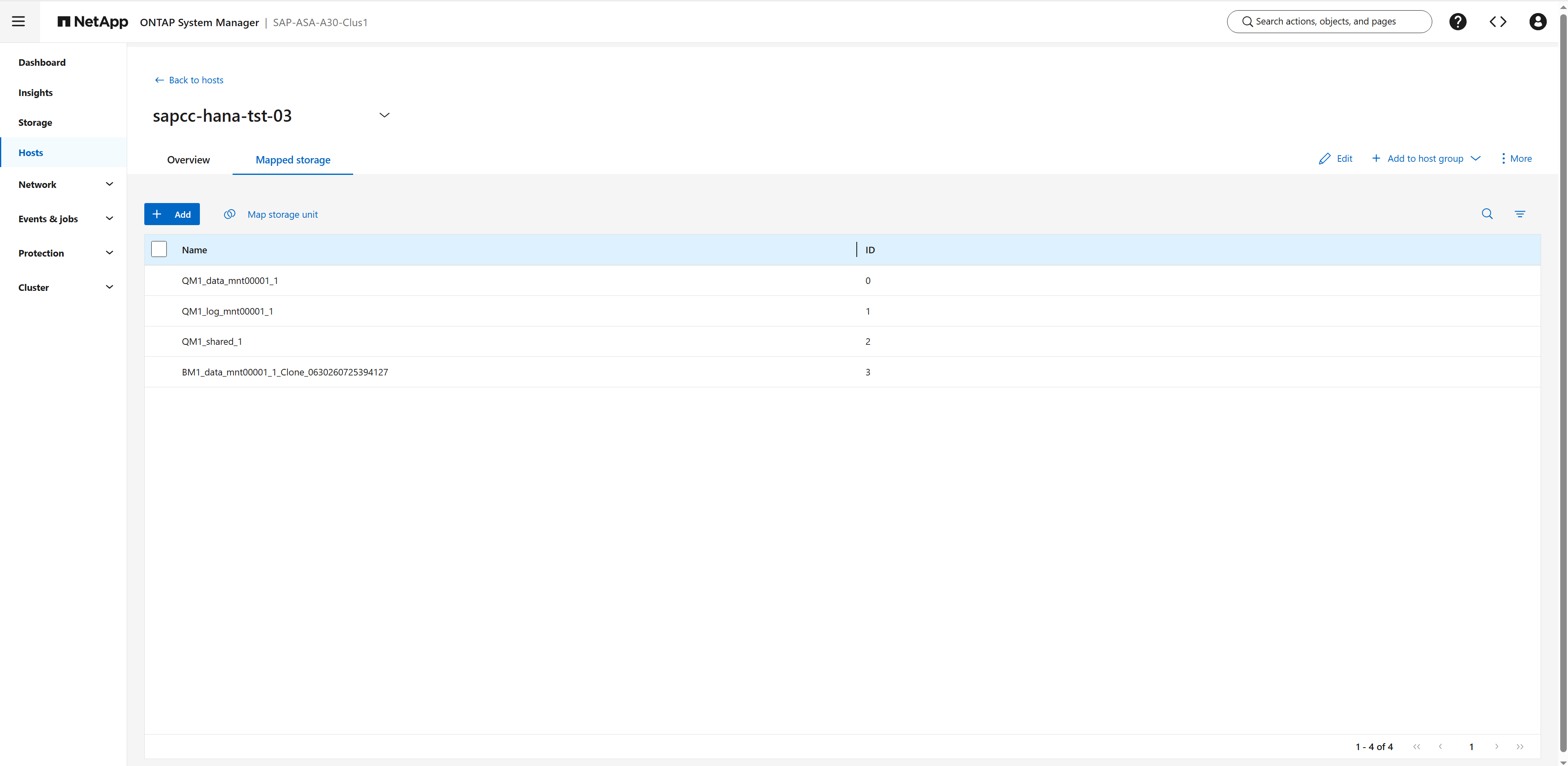

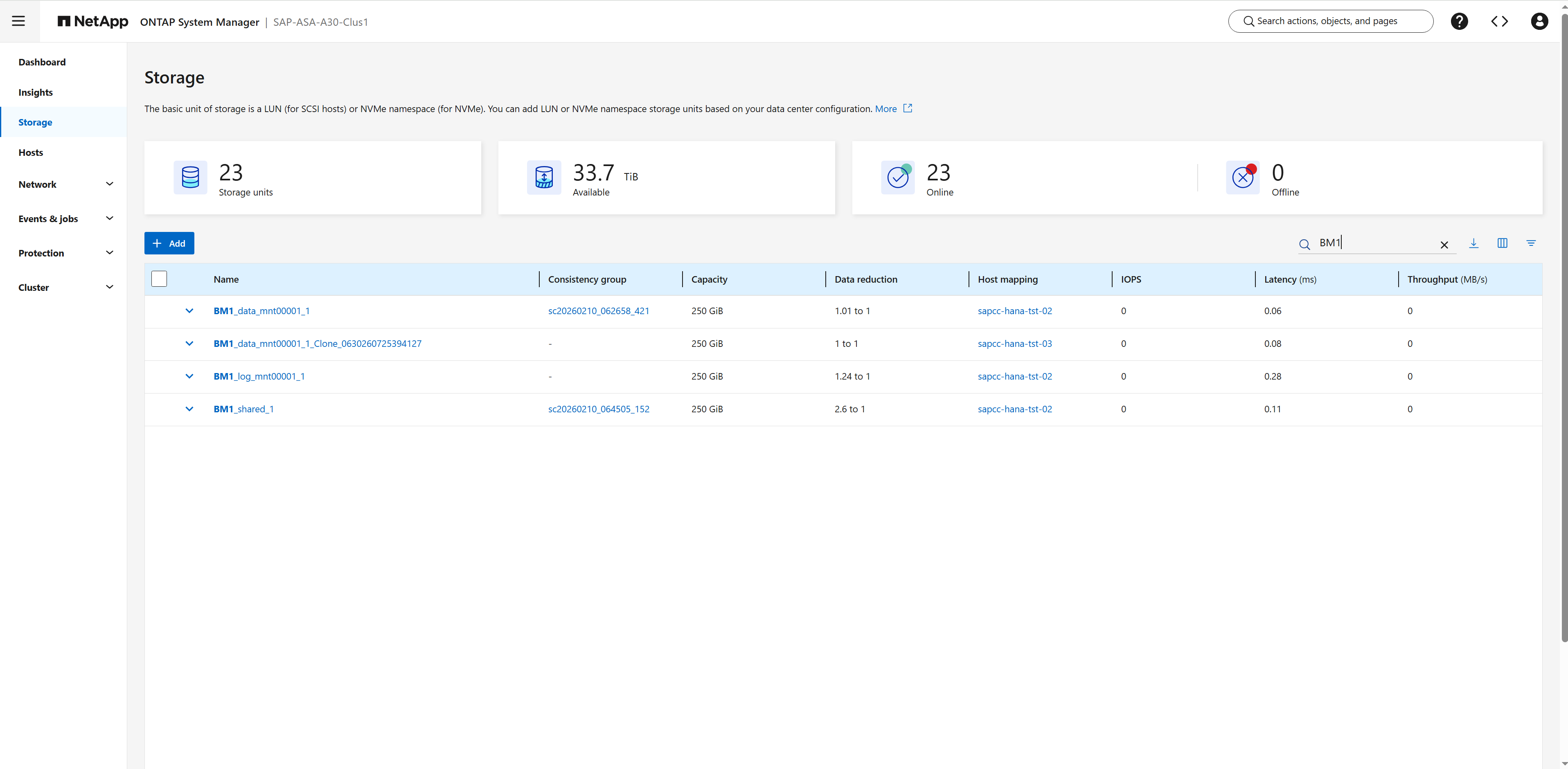

ストレージ レイヤでは、FlexCloneボリュームが作成され、ターゲットホストにマッピングされました。

width=601,height=295

幅=601、高さ=294

ホストビュー

ホスト側では新しいFlexCloneボリュームが検出され、マウントされました。

sapcc-hana-tst-03:/mnt/sapcc-share/SAP-System-Refresh # sanlun lun show
controller(7mode/E-Series)/                                              device          host                  lun
vserver(cDOT/FlashRay)        lun-pathname                               filename        adapter    protocol   size    product
---------------------------------------------------------------------------------------------------------------------------
a30-hana-primary              BM1_data_mnt00001_1_Clone_0630260725394127 /dev/sdab       host21     FCP        250g    cDOT
a30-hana-primary              BM1_data_mnt00001_1_Clone_0630260725394127 /dev/sdaa       host21     FCP        250g    cDOT
a30-hana-primary              BM1_data_mnt00001_1_Clone_0630260725394127 /dev/sdw        host20     FCP        250g    cDOT
a30-hana-primary              BM1_data_mnt00001_1_Clone_0630260725394127 /dev/sdm        host20     FCP        250g    cDOT
a30-hana-primary              QM1_shared_1                               /dev/sdz        host21     FCP        250g    cDOT
a30-hana-primary              QM1_log_mnt00001_1                         /dev/sdy        host21     FCP        250g    cDOT
a30-hana-primary              QM1_data_mnt00001_1                        /dev/sdx        host21     FCP        250g    cDOT
a30-hana-primary              QM1_shared_1                               /dev/sdv        host21     FCP        250g    cDOT
a30-hana-primary              QM1_log_mnt00001_1                         /dev/sds        host21     FCP        250g    cDOT
a30-hana-primary              QM1_data_mnt00001_1                        /dev/sdq        host21     FCP        250g    cDOT
a30-hana-primary              QM1_shared_1                               /dev/sdh        host20     FCP        250g    cDOT
a30-hana-primary              QM1_log_mnt00001_1                         /dev/sdg        host20     FCP        250g    cDOT
a30-hana-primary              QM1_data_mnt00001_1                        /dev/sdf        host20     FCP        250g    cDOT
a30-hana-primary              QM1_shared_1                               /dev/sdk        host20     FCP        250g    cDOT
a30-hana-primary              QM1_log_mnt00001_1                         /dev/sdj        host20     FCP        250g    cDOT
a30-hana-primary              QM1_data_mnt00001_1                        /dev/sdi        host20     FCP        250g    cDOT
sapcc-hana-tst-03:/mnt/sapcc-share/SAP-System-Refresh #

sapcc-hana-tst-03:/mnt/sapcc-share/SAP-System-Refresh # multipath -ll
3600a098038323537342b596e5566674d dm-7 NETAPP,LUN C-Mode
size=250G features='3 queue_if_no_path pg_init_retries 50' hwhandler='1 alua' wp=rw
`-+- policy='service-time 0' prio=50 status=active
  |- 20:0:7:3  sdw  65:96  active ready running
  |- 20:0:9:3  sdm  8:192  active ready running
  |- 21:0:9:3  sdaa 65:160 active ready running
  `- 21:0:10:3 sdab 65:176 active ready running
a30-hana-primary-QM1-data-mnt00001 (3600a098038323537342b596e55666739) dm-4 NETAPP,LUN C-Mode
size=250G features='3 queue_if_no_path pg_init_retries 50' hwhandler='1 alua' wp=rw
`-+- policy='service-time 0' prio=50 status=active
  |- 20:0:7:0  sdf 8:80   active ready running
  |- 20:0:9:0  sdi 8:128  active ready running
  |- 21:0:9:0  sdq 65:0   active ready running
  `- 21:0:10:0 sdx 65:112 active ready running
a30-hana-primary-QM1-log-mnt00001 (3600a0980383235324a245a4749384948) dm-6 NETAPP,LUN C-Mode
size=250G features='3 queue_if_no_path pg_init_retries 50' hwhandler='1 alua' wp=rw
`-+- policy='service-time 0' prio=50 status=active
  |- 20:0:7:1  sdg 8:96   active ready running
  |- 20:0:9:1  sdj 8:144  active ready running
  |- 21:0:9:1  sds 65:32  active ready running
  `- 21:0:10:1 sdy 65:128 active ready running
a30-hana-primary-QM1-shared (3600a098038323537342b596e5566672d) dm-5 NETAPP,LUN C-Mode
size=250G features='3 queue_if_no_path pg_init_retries 50' hwhandler='1 alua' wp=rw
`-+- policy='service-time 0' prio=50 status=active
  |- 20:0:7:2  sdh 8:112  active ready running
  |- 20:0:9:2  sdk 8:160  active ready running
  |- 21:0:9:2  sdv 65:80  active ready running
  `- 21:0:10:2 sdz 65:144 active ready running
sapcc-hana-tst-03:/mnt/sapcc-share/SAP-System-Refresh #

sapcc-hana-tst-03:/mnt/sapcc-share/SAP-System-Refresh # df -h | grep hana
/dev/mapper/a30-hana-primary-QM1-shared        250G   18G  233G   7% /hana/shared
/dev/mapper/a30-hana-primary-QM1-log-mnt00001  250G  3.5G  247G   2% /hana/log/QM1/mnt00001
/dev/mapper/3600a098038323537342b596e5566674d  250G  8.2G  242G   4% /hana/data/QM1/mnt00001
sapcc-hana-tst-03:/mnt/sapcc-share/SAP-System-Refresh #
