ROSA クラスターに FSx for ONTAPを搭載した Red Hat OpenShift Virtualization を導入する

共同作成者 netapp-jsnyder kevin-hoke
PDF

ROSA (Red Hat OpenShift Service on AWS) クラスターのデフォルトの StorageClass としてAmazon FSx for NetApp ONTAPを設定します。この手順には、ボリュームに FSx ONTAPストレージを活用する VM の作成、VM 用に作成されたすべてのオブジェクトの確認、ゲスト資格情報を使用した VM への接続が含まれます。

また、ゲスト資格情報を使用して仮想マシンに接続し、VM を再起動する方法についても説明します。最後に、現在のノードから新しいノードへの仮想マシンのライブマイグレーションを実行します。 VM の再起動とライブ マイグレーション後のディスク ストレージの内容を調べます。

前提条件

Trident 25.02 リリース以降では、ROSA クラスター (または任意の OpenShift クラスター) のワーカー ノードを簡単に準備して、FSxN ストレージで iSCSI 操作を実行できます。iSCSI のワーカー ノードの準備を自動化するTrident 25.02 (またはそれ以降) をインストールするには、2 つの簡単な方法があります。OpenShift Virtualization をインストールする前に、トライデント バックエンド、ストレージ クラス、ボリューム スナップショット クラス オブジェクトを作成し、デフォルトとして設定しておく必要があります。参照するには"Trident設置部"詳細については。

初期セットアップ

Trident バックエンド、ストレージ クラス、および VolumeSnapshotClass を設定します。参照するには"Trident設置部"詳細については。

Trident バックエンド オブジェクトを作成するためのサンプル yaml

cat tbc.yaml
apiVersion: v1
kind: Secret
metadata:
  name: backend-tbc-ontap-san-secret
type: Opaque
stringData:
  username: fsxadmin
  password: <password for the fsxN filesystem>
---
apiVersion: trident.netapp.io/v1
kind: TridentBackendConfig
metadata:
  name: backend-tbc-ontap-san
spec:
  version: 1
  storageDriverName: ontap-san
  managementLIF: <management lif of fsxN filesystem>
  backendName: backend-tbc-ontap-san
  svm: svm_FSxNForROSAiSCSI
  credentials:
    name: backend-tbc-ontap-san-secret

cat sc.yaml
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: trident-csi
provisioner: csi.trident.netapp.io
parameters:
  backendType: "ontap-san"
  media: "ssd"
  provisioningType: "thin"
  snapshots: "true"
allowVolumeExpansion: true

cat snapshot-class.yaml
apiVersion: snapshot.storage.k8s.io/v1
kind: VolumeSnapshotClass
metadata:
  name: fsx-snapclass
driver: csi.trident.netapp.io
deletionPolicy: Retain

#oc create -f tbc,yaml -n trident
#oc create -f sc.yaml
#oc create -f snapshot-class.yaml

OpenShift Virtualization をインストールする前に、ストレージ クラスとボリューム スナップショット クラスがデフォルトとして設定されていることを確認します。デフォルトの設定方法の詳細については、"Tridentストレージとスナップショットクラスセクションでのデフォルトの設定"詳細については。

テンプレートからVMを作成する

Web コンソールを使用して、テンプレートから VM を作成します。 AWS コンソールの RedHat OpenShiftService から仮想マシンを作成します。クラスターには、VM の作成に使用できるテンプレートが用意されています。以下のスクリーンショットでは、このリストから fedora VM を選択しています。 VM に名前を付けて、[仮想マシンのカスタマイズ] をクリックします。 ディスク タブを選択し、ディスクの追加 をクリックします。ディスクの名前をできれば意味のある名前に変更し、ストレージ クラスとして trident-csi が選択されていることを確認します。 保存をクリックします。 仮想マシンの作成をクリックします

数分後、VMは実行状態になりますOCP-v テンプレートから VM を作成する

OCP-v テンプレートソースが利用可能

OCP-v VMのカスタマイズ

OCP-v ディスクタブ

OCP-v ディスクの追加

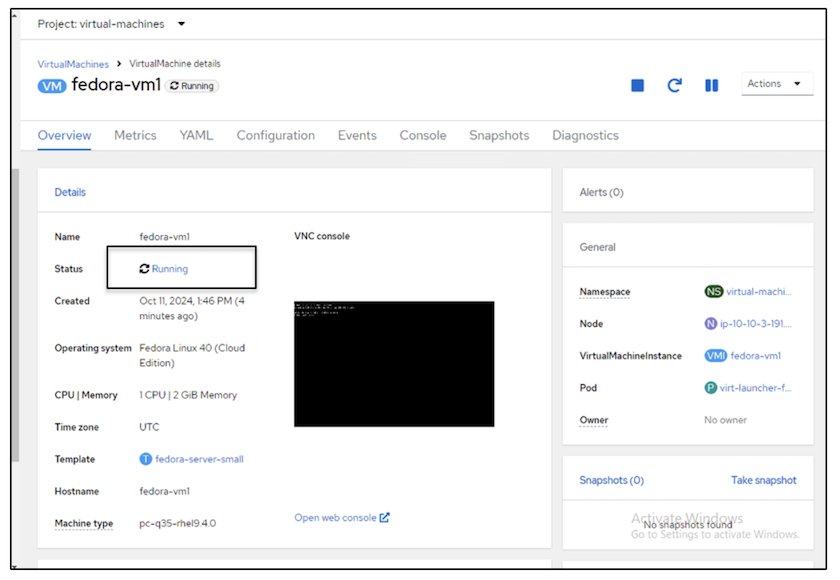

OCP-v VM 実行中

VM 用に作成されたすべてのオブジェクトを確認します

ストレージ ディスク。OCP-v ストレージディスク

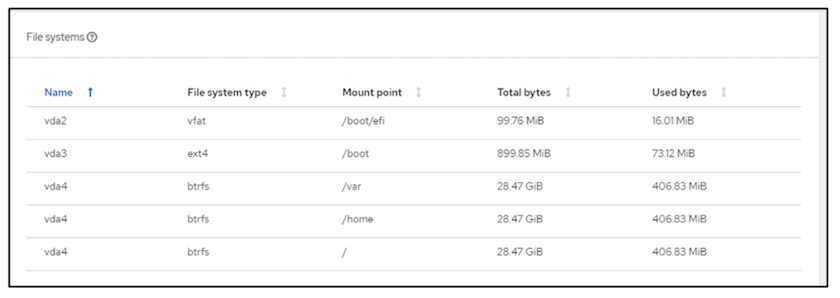

VM のファイル システムには、パーティション、ファイル システムの種類、マウント ポイントが表示されます。OCP-v ファイルシステム

VM 用に 2 つの PVC が作成されます。1 つはブート ディスクから、もう 1 つはホット プラグ ディスク用です。OCP-v VM PVC

ブート ディスクの PVC では、アクセス モードが ReadWriteMany であり、ストレージ クラスが trident-csi であることが示されています。OCP-v VM ブートディスク PVC

同様に、ホットプラグ ディスクの PVC では、アクセス モードが ReadWriteMany であり、ストレージ クラスが trident-csi であることが示されています。OCP-v VM ホットプラグ ディスク PVC

以下のスクリーンショットでは、VM のポッドのステータスが実行中であることがわかります。OCP-v VM 実行中

ここでは、VM ポッドに関連付けられた 2 つのボリュームと、それらに関連付けられた 2 つの PVC を確認できます。OCP-v VM PVC と PV

VM に接続する

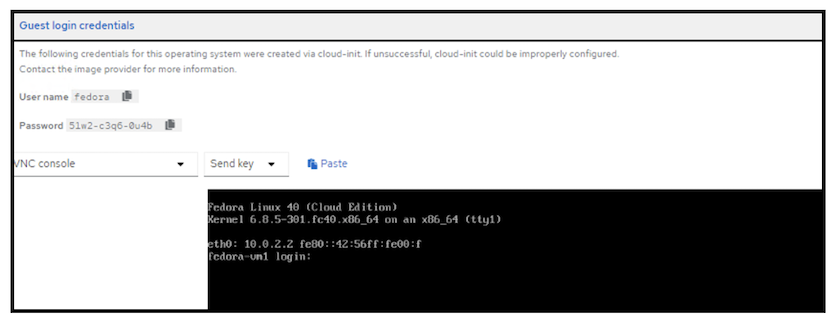

「ウェブコンソールを開く」ボタンをクリックし、ゲスト認証情報を使用してログインします。OCP-v VM接続

OCP-v ログイン

次のコマンドを発行します

$ df (to display information about the disk space usage on a file system).
$ dd if=/dev/urandom of=random.dat bs=1M count=10240 (to create a file called random.dat in the home dir and fill it with random data).

ディスクには 11 GB のデータが入っています。OCP-v VMがディスクをいっぱいにする

vi を使用して、テストに使用するサンプル テキスト ファイルを作成します。OCP-vでファイルを作成する
