vVolストレージの導入

共同作成者
PDF

VM用のVVOLストレージを作成するには、いくつかの手順を実行します。

従来のデータストアにONTAP を使用する既存のvSphere環境では、最初の2つの手順は必要ない場合があります。VMFSまたは従来のNFSベースのストレージの管理、自動化、レポート作成に、すでにONTAPツールを使用している場合があります。これらの手順については、次のセクションで詳しく説明します。

  1. Storage Virtual Machine（SVM）とそのプロトコル設定を作成します。[NVMe/FC]、[NFSv3]、[NFSv4.1]、[iSCSI]、[FCP]、 またはそれらのオプションの組み合わせ。ONTAPのSystem Managerウィザードまたはクラスタシェルコマンドラインを使用できます。

    • スイッチ/ファブリック接続ごとにノードごとに少なくとも1つのLIFが必要です。FCP、iSCSI、またはNVMeベースのプロトコルを使用する場合は、ノードごとに2つ以上を作成することを推奨します。

    • この時点でボリュームを作成することもできますが、_Provision Datastore_wizardで作成する方が簡単です。ただし、VMware Site Recovery ManagerでvVolレプリケーションを使用する場合は例外です。この方法を使用すると、既存のSnapMirror関係が設定された既存のFlexVol を使用した方が簡単です。QoSはSPBMとONTAP ツールで管理するため、VVOLに使用するボリュームでは有効にしないでください。

  2. NetApp Support Site からダウンロードしたOVAを使用して、ONTAP Tools for VMware vSphereを導入します。

  3. 環境に合わせてONTAP toolsを設定します。

    • ONTAP toolsの_Storage Systems_にONTAP クラスタを追加します

      • ONTAP toolsとSRAはクラスタレベルとSVMレベルの両方のクレデンシャルをサポートしますが、VASA Providerではストレージシステムのクラスタレベルのクレデンシャルのみがサポートされます。これは、VVOLに使用されるAPIの多くがクラスタレベルでしか使用できないためです。そのため、VVOLを使用する場合は、クラスタを対象としたクレデンシャルを使用してONTAPクラスタを追加する必要があります。

    • ONTAP データLIFがVMkernelアダプタとは異なるサブネットにある場合は、ONTAP toolsの設定メニューで、[Selected Subnets]リストにVMkernelアダプタのサブネットを追加する必要があります。デフォルトでは、ONTAP toolsはローカルサブネットへのアクセスのみを許可することでストレージトラフィックを保護します。

    • ONTAPツールには、事前定義されたポリシーがいくつか用意されています。これらのポリシーは、 ポリシーによるVMの管理 を参照してください。

  4. vCenterの_Provision ONTAP tools_menuを使用して、_Provision datastore_wizardを起動します。

  5. わかりやすい名前を指定し、目的のプロトコルを選択します。データストアの概要 も指定できます。

  6. vVolデータストアでサポートするSCPを1つ以上選択します。これにより、プロファイルに一致しないONTAP システムがすべて除外されます。表示されたリストから、目的のクラスタとSVMを選択します。

  7. ウィザードを使用して、指定したSCPごとに新しいFlexVol ボリュームを作成するか、適切なラジオボタンを選択して既存のボリュームを使用します。

  8. vCenter UIの_PoliciesとProfiles_menuから、データストアで使用する各SCPのVMポリシーを作成します。

  9. 「NetApp.clustered.Data.ONTAP.VP.vvol」ストレージルールセットを選択します。「NetApp.clustered.Data.ONTAP.VP.VASA10」ストレージルールセットは、vVol以外のデータストアでのSPBMサポート用です

  10. ストレージ機能プロファイルは、VMストレージポリシーを作成するときに名前で指定します。この手順では、[replication]タブを使用してSnapMirrorポリシーの照合を設定し、[Tags]タブを使用してタグベースの照合を設定することもできます。選択できるようにするには、タグがすでに作成されている必要があります。

  11. [Select storage]でVMストレージポリシーと互換性があるデータストアを選択して、VMを作成します。

従来のデータストアからVVOLへのVMの移行

従来のデータストアからvVolデータストアへのVMの移行は、従来のデータストア間でVMを移動するだけです。VMを選択し、[Actions]リストから[Migrate]を選択し、移行タイプとして[change storage only]を選択します。移行コピー処理はvSphere 6.0以降ではSAN VMFSからVVOLへの移行でオフロードされますが、NAS VMDKからVVOLへの移行ではオフロードされません。

ポリシーによるVMの管理

ポリシーベースの管理でストレージプロビジョニングを自動化するには、次のことが必要です。

  • ストレージ機能プロファイル（SCP）を使用して、ストレージ（ONTAP ノードとFlexVol ボリューム）の機能を定義します。

  • 定義済みのSCPに対応するVMストレージポリシーを作成します。

VASA Provider 7.2以降では、機能とマッピングが簡易化され、以降のバージョンで継続的に改善されています。このセクションでは、この新しいアプローチに焦点を当てます。以前のリリースではサポートされていた機能の数が増え、個 々 にストレージポリシーにマッピングすることができましたが、このアプローチはサポートされなくなりました。

ストレージ機能プロファイルONTAP toolsリリース別の機能

* SCP機能* 機能値 サポートされているリリース * メモ *

* 圧縮 *

はい、いいえ、任意

すべて

7.2以降のAFF では必須です。

* 重複排除 *

はい、いいえ、任意

すべて

7.2以降のAFF では必須です。

* 暗号化 *

はい、いいえ、任意

7.2以降

暗号化されたFlexVol ボリュームを選択または作成します。ONTAP ライセンスが必要です。

* 最大 IOPS *

<number>

7.1以降ですが、違いがあります

7.2以降のQoSポリシーグループに表示されます。を参照してください ONTAP tools 9.10以降によるパフォーマンス管理 を参照してください。

パーソナリティ

略称はFAS

7.2以降

FAS には、ONTAP Select など、AFF以外のシステムも含まれます。AFF にはASA が含まれます。

プロトコル

NFS、NFS 4.1、iSCSI、FCP、NVMe/FC、 任意

7.1以前、9.10以降

7.2-9.8は実質的に「任意」です。9.10以降では、NFS 4.1とNVMe/FCが元のリストに追加されました。

スペースリザベーション（シンプロビジョニング）

Thin（シン）、Thick（シック）、（任意）

すべて、違いを除いて

7.1以前ではシンプロビジョニングと呼ばれ、anyの値も使用できました。7.2ではスペースリザベーションと呼ばれていますすべてのリリースのデフォルトはシンです。

* 階層化ポリシー *

[任意]、[なし]、[スナップショット]、[自動]

7.2以降

FabricPoolに使用- ONTAP 9.4以降を搭載したAFFまたはASAが必要です。NetApp StorageGRID のようなオンプレミスのS3解決策 を使用しないかぎり、Snapshotのみが推奨されます。

ストレージ機能プロファイルの作成

NetApp VASA Providerには、いくつかのSCPが事前定義されています。新しいSCPは、vCenter UIを使用して手動で作成することも、REST APIを使用した自動化を通じて作成することもできます。新しいプロファイルで機能を指定するか、既存のプロファイルをクローニングするか、既存の従来のデータストアからプロファイルを自動生成します。これは、ONTAP ツールのメニューを使用して行います。ストレージ機能プロファイル_を使用してプロファイルを作成またはクローニングし、ストレージマッピング_を使用してプロファイルを自動生成します。

ONTAP tools 9.10以降のストレージ機能

『Storage Capabilities for ONTAP tools 9.10 and later』、300

『Storage Capabilities for ONTAP tools 9.10 and later』、300

『Storage Capabilities for ONTAP tools 9.10 and later』、300

『Storage Capabilities for ONTAP tools 9.10 and later』、300

『Storage Capabilities for ONTAP tools 9.10 and later』、300

『Storage Capabilities for ONTAP tools 9.10 and later』、300

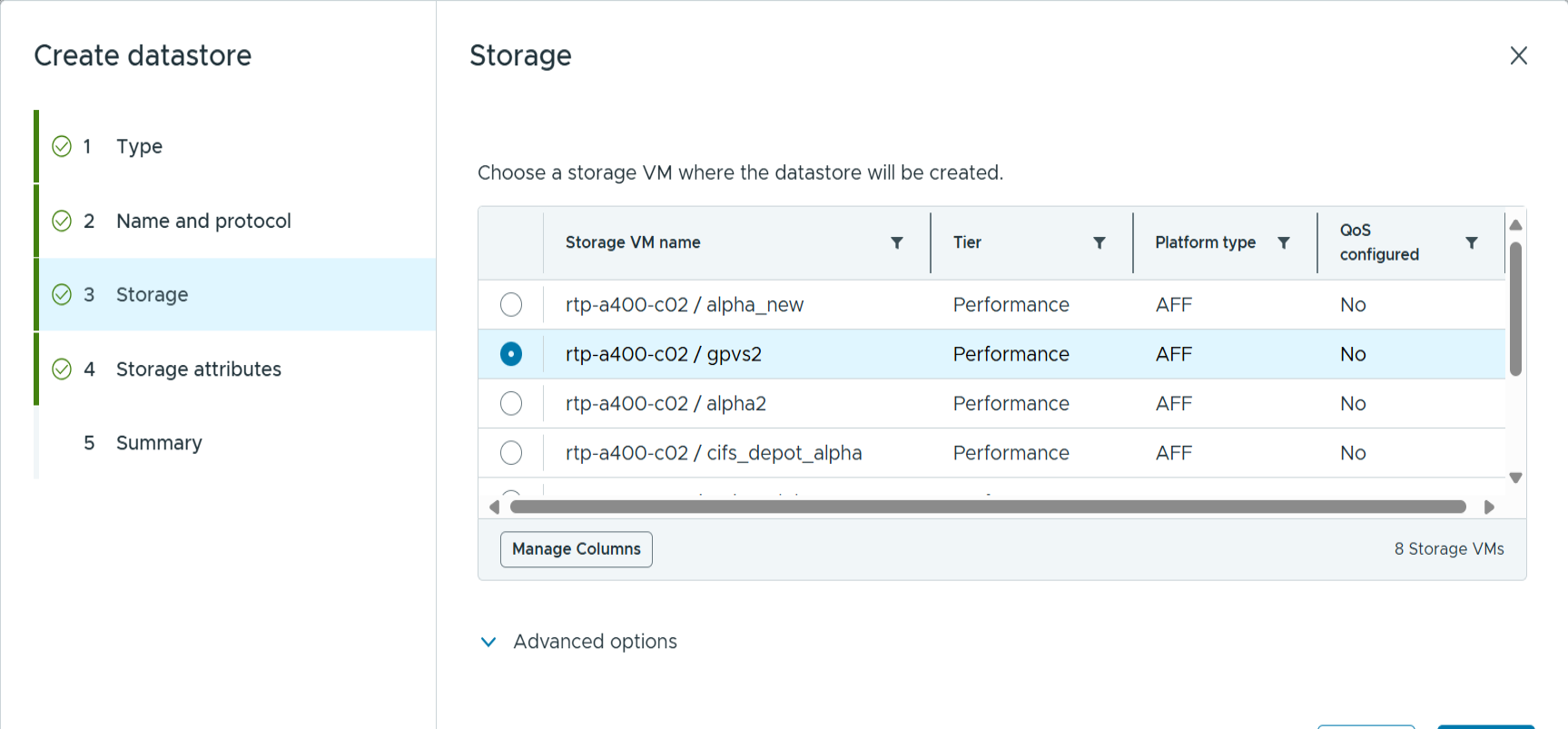

  • vVolデータストアを作成しています* 必要なSCPを作成したら、そのSCPを使用してVVOLデータストア（および必要に応じてデータストア用のFlexVol ボリューム）を作成できます。ONTAP データストアを作成するホスト、クラスタ、またはデータセンターを右クリックし、_vVol tools>>_Provision Datastore_を選択します。データストアでサポートするSCPを1つ以上選択し、既存のFlexVol ボリュームから選択するか、データストア用に新しいFlexVol ボリュームをプロビジョニングします。最後に、データストアのデフォルトのSCPを指定します。このSCPは、ポリシーで指定されたSCPが設定されていないVMやスワップVVOL（ハイパフォーマンスなストレージは必要ありません）に使用されます。

仮想マシンストレージポリシーを作成しています

仮想マシンストレージポリシーは、Storage I/O ControlやvSphere Encryptionなどのオプション機能を管理するためにvSphereで使用されます。また、VVOLでも使用され、特定のストレージ機能をVMに適用します。ポリシーを使用して特定のSCPをVMに適用するには、「NetApp.clustered.Data.ONTAP.VP.vVol」ストレージタイプと「ProfileName」ルールを使用します。ONTAP tools VASA Providerを使用した場合の例については、link：vmware-vvols-ontap.html #ベストプラクティス[ NFS v3経由のVVOLを使用したネットワーク設定例]を参照してください。「NetApp.clustered.Data.ONTAP.VP.VASA10」ストレージのルールは、VVOLベース以外のデータストアで使用します。

以前のリリースも似ていますが、で説明しているように、 ストレージ機能プロファイルONTAP toolsリリース別の機能オプションは異なります。

作成したストレージポリシーは、に示すように、新しいVMのプロビジョニング時に使用できます。 "ストレージポリシーを使用してVMを導入します"。VASA Provider 7.2でパフォーマンス管理機能を使用する場合のガイドラインについては、を参照してください。 ONTAP tools 9.10以降によるパフォーマンス管理。

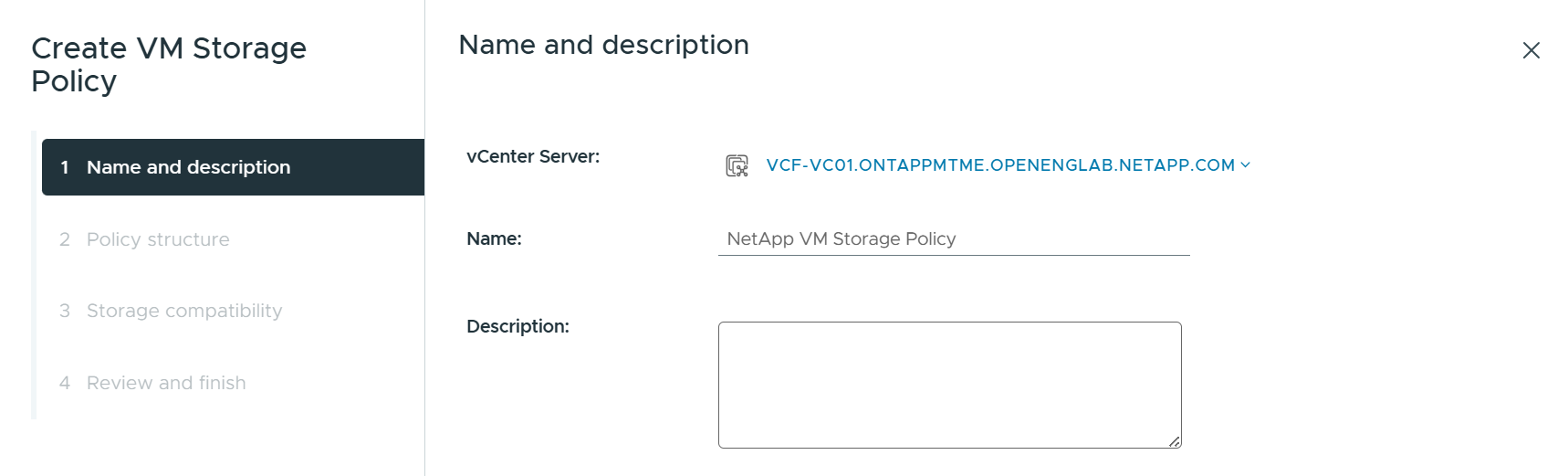

ONTAP tools VASA Provider 9.10を使用したVMストレージポリシーの作成

「ONTAP tools VASA Provider 9.10を使用したVMストレージポリシーの作成」、300

ONTAP tools 9.10以降によるパフォーマンス管理

  • ONTAP tools 9.10では、独自の分散配置アルゴリズムを使用して、vVolデータストア内の最適なFlexVol に新しいvVolが配置されます。指定したSCPと一致するFlexVol ボリュームに基づいて配置されます。これにより、データストアとバッキングストレージが、指定されたパフォーマンス要件を確実に満たすことができます。

  • 最小IOPSや最大IOPSなどのパフォーマンス機能を変更するには、特定の構成に注意する必要があります。

    • *最小IOPSと最大IOPS *はSCPで指定し、VMポリシーで使用できます。

      • SCPでIOPSを変更しても、VMポリシーを編集してそれを使用するVMに再適用するまで、VVOLのQoSは変更されません（ ONTAP tools 9.10以降のストレージ機能）。または、必要なIOPSで新しいSCPを作成し、そのSCPを使用する（VMに再適用する）ようにポリシーを変更します。一般的には、サービス階層ごとに個別のSCPとVMストレージポリシーを定義し、VMのVMストレージポリシーを変更することを推奨します。

      • AFF とFAS のパーソナリティではIOPS設定が異なります。AFF では、MinとMaxの両方を使用できます。ただし、AFF以外のシステムで使用できるのは最大IOPSの設定のみです。

  • 場合によっては、ポリシーの変更後（手動またはVASA ProviderとONTAP による自動）にVVOLの移行が必要になることがあります。

    • 一部の変更では移行は必要ありません（最大IOPSの変更など、前述のようにVMにすぐに適用できます）。

    • VVOLが格納されている現在のFlexVol でポリシーの変更をサポートできない場合（要求された暗号化ポリシーまたは階層化ポリシーがプラットフォームでサポートされていない場合など）は、vCenterでVMを手動で移行する必要があります。

  • ONTAP toolsは、現在サポートされているバージョンのONTAP に対して、共有されていないQoSポリシーを個別に作成します。そのため、個 々 のVMDKにはそれぞれ独自のIOPSが割り当てられます。

VMストレージポリシーを再適用しています

「Reapplying VM Storage Policy」、300
