StorageGRIDシステムは、1 つ以上のデータ センター サイトにある複数の種類のグリッド ノードで構成されます。
StorageGRIDネットワークトポロジ、要件、グリッド通信の詳細については、"ネットワークガイドライン" 。
展開トポロジ
StorageGRIDシステムは、単一のデータ センター サイトまたは複数のデータ センター サイトに導入できます。

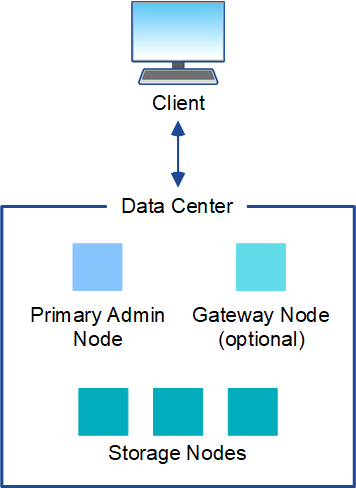

単一サイト
単一サイトの展開では、 StorageGRIDシステムのインフラストラクチャと操作が集中化されます。
複数のサイト
複数のサイトを持つ展開では、各サイトに異なるタイプと数のStorageGRIDリソースをインストールできます。たとえば、あるデータ センターでは他のデータ センターよりも多くのストレージが必要になる場合があります。
異なるサイトは、地震断層線や洪水氾濫原など、異なる障害領域にわたる地理的に異なる場所に位置することがよくあります。データの共有と災害復旧は、他のサイトへのデータの自動配布によって実現されます。
単一のデータ センター内に複数の論理サイトが存在することも可能で、分散レプリケーションと消去コーディングを使用して可用性と回復力を向上させることができます。
グリッドノードの冗長性
単一サイトまたは複数サイトの展開では、冗長性を確保するために、オプションで複数の管理ノードまたはゲートウェイ ノードを含めることができます。たとえば、単一のサイトまたは複数のサイトに複数の管理ノードをインストールできます。ただし、各StorageGRIDシステムにはプライマリ管理ノードを 1 つだけ持つことができます。
システムアーキテクチャ
この図は、 StorageGRIDシステム内でグリッド ノードがどのように配置されているかを示しています。
S3 クライアントは、 StorageGRIDにオブジェクトを保存および取得します。その他のクライアントは、電子メール通知の送信、 StorageGRID管理インターフェイスへのアクセス、およびオプションで監査共有へのアクセスに使用されます。
S3 クライアントは、ゲートウェイ ノードまたは管理ノードに接続して、ストレージ ノードへの負荷分散インターフェイスを使用できます。あるいは、S3 クライアントは HTTPS を使用してストレージ ノードに直接接続することもできます。
オブジェクトは、ソフトウェアまたはハードウェア ベースのストレージ ノード上のStorageGRID内、または外部の S3 バケットまたは Azure Blob ストレージ コンテナーで構成されるクラウド ストレージ プール内に保存できます。
