ステータスインジケータとコードを表示します
変更を提案
PDF
アプライアンスとコントローラには、アプライアンスコンポーネントのステータスを確認するためのインジケータがあります。
アプライアンスには、アプライアンスのコントローラと2本のSSDのステータスを確認するためのインジケータが搭載されています。
この情報を参考にしてください "SG100およびSG1000ハードウェアの設置に関するトラブルシューティングを行う"。
- アプライアンスのインジケータとボタン
次の図は、SG100およびSG1000の前面にあるステータスインジケータとボタンを示しています。
| コールアウト | 表示 | 状態 |
|---|---|---|
1. |
電源ボタン |
|
2. |
リセットボタン |
このボタンを使用して、コントローラのハードリセットを実行します。 |
3. |
識別ボタン |
このボタンは、点滅、点灯、または消灯に設定できます。
|
4. |
アラーム LED |
|
次の図に、SG100およびSG1000の背面にある電源装置の場所とLEDを示します。アプライアンスのポートには、その他のステータスLEDとアクティビティLEDがあります。これらのLEDはアプライアンスのモデルによって異なる場合があります。
| コールアウト | LED | 状態 |
|---|---|---|
1. |
電源装置LED |
|
2. |
LEDの識別 |
|
- 一般的なブートコード
アプライアンスのブート時やハードリセット後に、次の処理が実行されます。
-
ベースボード管理コントローラ（ BMC ）が、ブート処理のコード（発生したエラーを含む）を記録します。
-
電源ボタンが点灯します。
-
ブート中にエラーが発生した場合は、アラーム LED が点灯します。
ブート時のコードとエラーコードを表示するには、 "BMCインターフェイスにアクセスします"。
- SSD インジケータ
次の図は、SG100およびSG1000のSSDインジケータを示しています。
| LED | 表示 | 状態 |
|---|---|---|
1. |
ドライブのステータス / 障害 |
|
2. |
ドライブがアクティブです |
青（点滅）：ドライブにアクセス中です |
アプライアンスには、アプライアンスのコントローラとSSDのステータスを確認するためのインジケータが搭載されています。
この情報を参考にしてください "SG110およびSG1100ハードウェアの設置に関するトラブルシューティング"。
- アプライアンスのインジケータとボタン
次の図に、SG110およびSG1100アプライアンスの前面にあるインジケータとボタンを示します。
| コールアウト | 表示 | 状態 |
|---|---|---|
1. |
電源ボタン |
|
2. |
リセットボタン |
このボタンを使用して、コントローラのハードリセットを実行します。 |
3. |
識別ボタン |
BMCを使用して、このボタンを点滅、点灯（点灯）、または消灯に設定できます。
|
4. |
ステータスLED |
|
5. |
PfR |
このライトはSG110およびSG1100アプライアンスでは使用されず、消灯したままです。 |
次の図に、SG110およびSG1100の背面にある電源装置の位置とLEDを示します。アプライアンスのポートには、その他のステータスLEDとアクティビティLEDがあります。これらのLEDはアプライアンスのモデルによって異なる場合があります。
| コールアウト | LED | 状態 |
|---|---|---|
1. |
電源装置LED |
|
2. |
LEDの識別 |
|
- 一般的なブートコード
アプライアンスのブート時やハードリセット後に、次の処理が実行されます。
-
ベースボード管理コントローラ（ BMC ）が、ブート処理のコード（発生したエラーを含む）を記録します。
-
電源ボタンが点灯します。
-
ブート中にエラーが発生した場合は、アラーム LED が点灯します。
ブート時のコードとエラーコードを表示するには、 "BMCインターフェイスにアクセスします"。
- SSD インジケータ
次の図は、SG110およびSG1100アプライアンスのSSDインジケータを示しています。
| LED | 表示 | 状態 |
|---|---|---|
1. |
ドライブのステータス / 障害 |
|
2. |
ドライブがアクティブです |
青（点滅）：ドライブにアクセス中です |
アプライアンスコントローラには、アプライアンスコントローラのステータスを確認するためのインジケータがあります。
この情報を参考にしてください "SG5700ハードウェアの設置に関するトラブルシューティングを行う"。
- SG5700のブート時のステータスコード
アプライアンスの電源をオンにすると、各コントローラのデジタル表示ディスプレイにステータスコードとエラーコードが表示されます。
E2800 コントローラと E5700SG コントローラでは、さまざまなステータスとエラーコードが表示されています。
これらのコードの意味については、次のリソースを参照してください。
| コントローラ | 参照 |
|---|---|
E2800 コントローラ |
E5700 and E2800 System Monitoring Guide 注： EシリーズE5700コントローラに関するコードは、アプライアンスのE5700SGコントローラには適用されません。 |
E5700SG コントローラのものです |
E5700SG コントローラのステータス・インジケータ |
-
ブート時に、デジタル表示ディスプレイに表示されるコードを確認して進行状況を監視します。
-
E2800コントローラのデジタル表示ディスプレイに、* OS 、 SD 、
*blank一日の開始処理を実行中であることを示します。 -
E5700SG コントローラのデジタル表示ディスプレイには、 * AA * と * FF * で終わる一連のコードが表示されています。
-
-
コントローラがブートしたら、デジタル表示ディスプレイに次のコードが表示されることを確認します。
コントローラ デジタル表示ディスプレイ E2800 コントローラ
E シリーズコントローラシェルフのデフォルト ID である 99 が表示されます。
E5700SG コントローラのものです
HO * が表示され、続いて 2 つの数字が順番に表示されます。
HO -- IP address for Admin Network -- IP address for Grid Network HO
最初に表示される数字は、コントローラの管理ポート 1 に対して DHCP によって割り当てられた IP アドレスです。このアドレスは、コントローラを StorageGRID の管理ネットワークに接続するときに使用されます。2 番目に表示される数字は、 StorageGRID のグリッドネットワークにアプライアンスを接続するときに使用される DHCP によって割り当てられた IP アドレスです。
-
注： * DHCP を使用して IP アドレスを割り当てることができなかった場合は、 0.0.0.0 と表示されます。
-
-
デジタル表示ディスプレイにその他の値が表示される場合は、を参照してください "ハードウェアの設置に関するトラブルシューティング（SG6000またはSG5700）" インストール手順が正しく完了したことを確認します。問題を解決できない場合は、テクニカルサポートにお問い合わせください。
- E5700SG コントローラのステータスインジケータ
アプライアンスの電源投入やハードウェアの初期化の実行中、 E5700SG コントローラのデジタル表示ディスプレイと LED にステータスコードとエラーコードが表示されます。これらの画面を使用して、ステータスを確認したり、エラーのトラブルシューティングを行ったりできます。
StorageGRID アプライアンスインストーラが開始されたら、 E5700SG コントローラのステータスインジケータを定期的に確認してください。
次の図は、E5700SGコントローラのステータスインジケータを示しています。
| コールアウト | 表示 | 説明 |
|---|---|---|
1. |
警告 LED |
黄色：コントローラに障害が発生してオペレータによる対応が必要であるか、インストールスクリプトが見つかりませんでした。 off ：コントローラは正常に動作しています。 |
2. |
デジタル表示ディスプレイ |
診断コードを表示します デジタル表示ディスプレイの数字から、アプライアンスのエラーと動作状態を確認できます。 |
3. |
拡張ポート警告 LED |
オレンジ：アプライアンスでは拡張ポートが使用されないため、これらの LED は常に黄色（リンクが確立されていない状態）です。 |
4. |
ホストポートリンクステータス LED |
グリーン：リンクがアップ状態です。 消灯：リンクがダウン状態です。 |
5. |
イーサネットリンク状態 LED |
緑：リンクが確立されています。 消灯：リンクが確立されていません。 |
6. |
イーサネットアクティビティ LED |
グリーン：管理ポートと接続されているデバイス（イーサネットスイッチなど）の間のリンクが稼働しています。 消灯：コントローラと接続されているデバイスの間にリンクがありません。 緑色の点滅：イーサネットアクティビティがあります。 |
- 一般的なブートコード
アプライアンスのブート時やハードリセット後に、次の処理が実行されます。
-
E5700SG コントローラのデジタル表示ディスプレイには、コントローラ固有ではない一連の一般的なコードが表示されています。全般的な連続コードは、 AA と FF で終わります。
-
E5700SG コントローラ固有のブート時のコードが表示されます。
- E5700SG コントローラのブート時のコードです
アプライアンスが正常にブートされているときは、 E5700SG コントローラのデジタル表示ディスプレイに次のコードが記載された順序で表示されています。
| コード | を示します |
|---|---|
HT |
マスターブートスクリプトは、OSのブートが完了するのを待機しています。 |
こんにちは |
マスターブートスクリプトが開始されました。 |
PP （ PP ） |
FPGA の更新が必要かどうかがチェックされています。 |
HP |
10 / 25GbE コントローラファームウェアの更新が必要かどうかがチェックされています。 |
朝食付き |
ファームウェアの更新の適用が完了し、システムがリブートしています。 |
FP |
ハードウェアサブシステムのファームウェアの更新の確認が完了しました。コントローラ間の通信サービスが開始されています。 |
彼 |
システムが E2800 コントローラとの接続待ちで、 SANtricity オペレーティングシステムと同期しています。
|
HC |
既存の StorageGRID のインストールデータがチェックされています。 |
HO |
StorageGRID アプライアンスインストーラが実行されている。 |
高可用性 |
StorageGRID が実行されています。 |
- E5700SG コントローラのエラーコードです
これらのコードは、 E5700SG コントローラのブート時に表示されるエラー状態を表しています。特定の下位レベルのハードウェアエラーが発生した場合は、 2 桁の 16 進数コードが追加で表示されます。これらのいずれかのコードが数秒にわたって表示され、規定のトラブルシューティング手順を実行してもエラーを解決できない場合は、テクニカルサポートにお問い合わせください。
| コード | を示します |
|---|---|
22 |
どのブートデバイスにもマスターブートレコードが見つかりません。 |
23 |
内蔵フラッシュディスクが接続されていません。 |
2A、2B |
スタックバスにより、 DIMM SPD データを読み取れません。 |
40 |
DIMM が無効です。 |
41 |
DIMM が無効です。 |
42 |
メモリテストに失敗しました。 |
51 |
SPD の読み取りに失敗しました。 |
92 ~ 96 |
PCI バスの初期化中です。 |
A0 から A3 |
SATA ドライブの初期化中です。 |
AB |
代替ブートコードです。 |
AE |
OS のブート中です。 |
EA |
DDR4 トレーニングに失敗しました。 |
E8 |
メモリが取り付けられていません。 |
欧州連合（ EU |
インストールスクリプトが見つかりませんでした。 |
EP |
E2800 コントローラとのインストールまたは通信に失敗しました。 |
アプライアンスコントローラには、アプライアンスコントローラのステータスを確認するためのインジケータがあります。この情報を参考にしてください "SG5800ハードウェアの設置に関するトラブルシューティング"。
- SG5800コントロオラノステエタスインシケエタ
StorageGRIDアプライアンスインストーラが起動したら、SG5800コントローラのステータスインジケータを定期的に確認する必要があります。
次の図は、SG5800コントローラのステータスインジケータを示しています。
| コールアウト | 表示 | 説明 |
|---|---|---|
1. |
警告 LED |
黄色：コントローラに障害が発生してオペレータによる対応が必要であるか、インストールスクリプトが見つかりませんでした。 off ：コントローラは正常に動作しています。 |
2. |
拡張ポート警告 LED |
オレンジ：アプライアンスでは拡張ポートが使用されないため、これらの LED は常に黄色（リンクが確立されていない状態）です。 |
3. |
ホストポートリンクステータス LED |
グリーン：リンクがアップ状態です。 消灯：リンクがダウン状態です。 |
4. |
イーサネットリンク状態 LED |
緑：リンクが確立されています。 消灯：リンクが確立されていません。 |
5. |
イーサネットアクティビティ LED |
グリーン：管理ポートと接続されているデバイス（イーサネットスイッチなど）の間のリンクが稼働しています。 消灯：コントローラと接続されているデバイスの間にリンクがありません。 緑色の点滅：イーサネットアクティビティがあります。 |
SG6000アプライアンスコントローラには、アプライアンスコントローラのステータスを確認するためのインジケータが搭載されています。
この情報を参考にしてください "SG6000の設置に関するトラブルシューティングを行う"。
- SG6000-CNコントローラのステータスインジケータとボタン
SG6000-CN コントローラには、次のインジケータやボタンなど、コントローラのステータスの確認に役立つインジケータが搭載されています。
次の図は、SG6000-CNコントローラ前面にあるステータスインジケータとボタンを示しています。
| コールアウト | 表示 | 説明 |
|---|---|---|
1. |
電源ボタン |
|
2. |
リセットボタン |
_ インジケータなし _ このボタンを使用して、コントローラのハードリセットを実行します。 |
3. |
識別ボタン |
このボタンは、点滅、点灯、または消灯に設定できます。 |
4. |
アラーム LED |
|
次の図に、SG6000-CNコントローラの背面にある電源装置の場所とLEDを示します。アプライアンスのポートには、その他のステータスLEDとアクティビティLEDがあります。これらのLEDはアプライアンスのモデルによって異なる場合があります。
| コールアウト | LED | 状態 |
|---|---|---|
1. |
電源装置LED |
|
2. |
LEDの識別 |
|
- 一般的なブートコード
SG6000-CN コントローラのブート時またはハードリセット後、次の処理が実行されます。
-
ベースボード管理コントローラ（ BMC ）が、ブート処理のコード（発生したエラーを含む）を記録します。
-
電源ボタンが点灯します。
-
ブート中にエラーが発生した場合は、アラーム LED が点灯します。
ブート時のコードとエラーコードを表示するには、 "BMCインターフェイスにアクセスします"。
- SG6000ストレージコントローラのブート時のステータスコード
各ストレージコントローラにはデジタル表示ディスプレイがあり、電源投入時にステータスコードが表示されます。ステータスコードは、 E2800 コントローラと EF570 コントローラで同じです。
これらのコードの説明については、使用しているストレージコントローラタイプの E シリーズシステムの監視に関する情報を参照してください。
-
ブート時に、各ストレージコントローラのデジタル表示ディスプレイに表示されるコードを確認して進行状況を監視します。
各ストレージコントローラのデジタル表示ディスプレイに、* OS 、 SD 、
*blankコントローラが一日の開始処理を実行中であることを示します。 -
コントローラがブートすると、各ストレージコントローラに E シリーズコントローラシェルフのデフォルト ID である 99 が表示されます。
この値が両方のストレージコントローラに表示されていることを確認してください。以下は E2800 コントローラの例です。
-
一方または両方のコントローラに別の値が表示される場合は、を参照してください "ハードウェアの設置に関するトラブルシューティング（SG6000またはSG5700）" インストール手順が正しく完了したことを確認します。問題を解決できない場合は、テクニカルサポートにお問い合わせください。
アプライアンスには、アプライアンスのコントローラとSSDのステータスを確認するためのインジケータが搭載されています。
この情報を参考にしてください "SG6100ハードウェアの設置に関するトラブルシューティング"。
- アプライアンスのインジケータとボタン

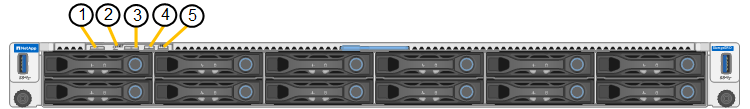

次の図は、SG6100アプライアンス前面のインジケータとボタンを示しています。
| コールアウト | 表示 | 状態 |
|---|---|---|
1. |
電源ボタン |
|
2. |
リセットボタン |
このボタンを使用して、コントローラのハードリセットを実行します。 |
3. |
識別ボタン |
BMCを使用して、このボタンを点滅、点灯（点灯）、または消灯に設定できます。
|
4. |
ステータスLED |
|
5. |
PfR |
このライトはSG6100アプライアンスでは使用されず、消灯したままになります。 |
次の図に、SGF6112およびSG6100-CNの背面にある電源装置の場所とLEDを示します。アプライアンスのポートには、その他のステータスLEDとアクティビティLEDがあります。これらのLEDはアプライアンスのモデルによって異なる場合があります。
| コールアウト | LED | 状態 |
|---|---|---|
1. |
電源装置LED |
|
2. |
LEDの識別 |
|
- 一般的なブートコード
アプライアンスのブート時やハードリセット後に、次の処理が実行されます。
-
ベースボード管理コントローラ（ BMC ）が、ブート処理のコード（発生したエラーを含む）を記録します。
-
電源ボタンが点灯します。
-
ブート中にエラーが発生した場合は、アラーム LED が点灯します。
ブート時のコードとエラーコードを表示するには、 "BMCインターフェイスにアクセスします"。
- SSD インジケータ
次の図に、SGF6112またはSG6160アプライアンスのSSDインジケータを示します。
| LED | 表示 | 状態 |
|---|---|---|
1. |
ドライブのステータス / 障害 |
*注：*動作中のSGF6112またはSG6160 StorageGRIDノードに動作中の新しいSSDを挿入すると、最初はSSDのLEDが点滅しますが、ドライブに十分な容量があり、機能しているとシステムが判断するとすぐに点滅を停止します。 |
2. |
ドライブがアクティブです |
青（点滅）：ドライブにアクセス中です |
