SnapCenter 작업

기여자 netapp-nbauer
PDF

이 장에서는 SnapCenter를 사용한 백업, 복원 및 복구, SAP 시스템 새로 고침 및 비동기 복제 작업에 대해 요약합니다.

백업 작업

백업 작업은 "SnapCenter 에서 SAP HANA 스냅샷에 대한 백업 작업에 대해 알아보세요."에 설명된 것과 동일한 방식으로 실행됩니다.

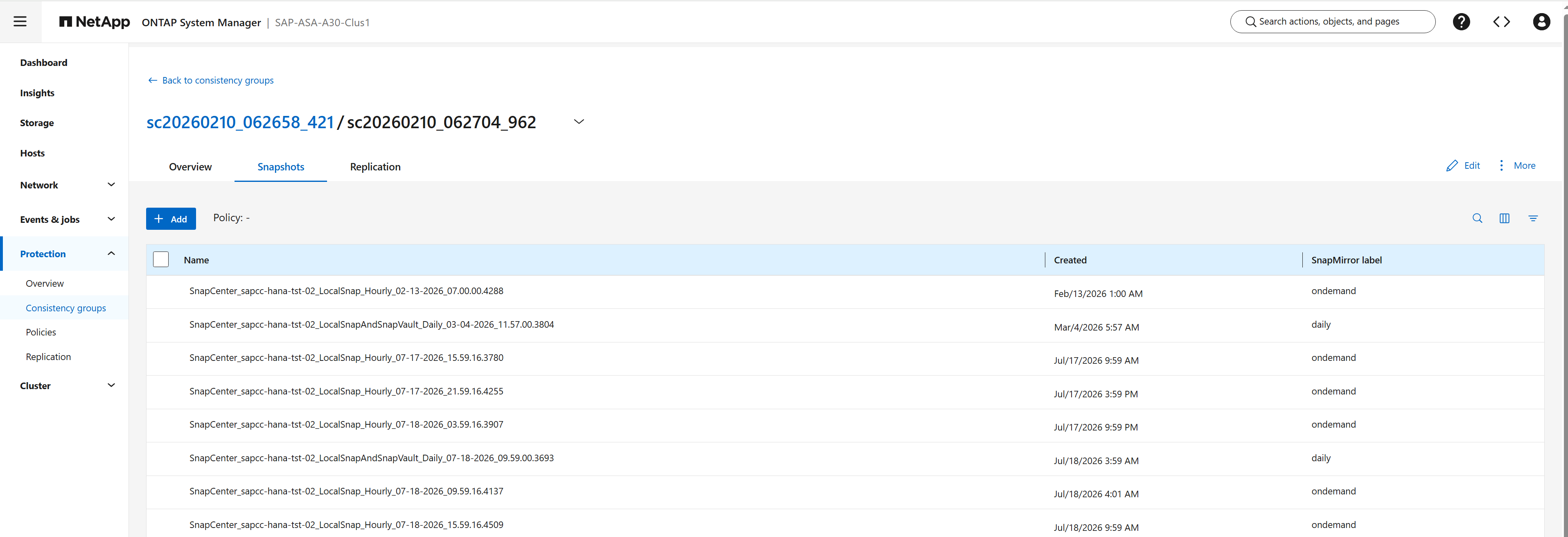

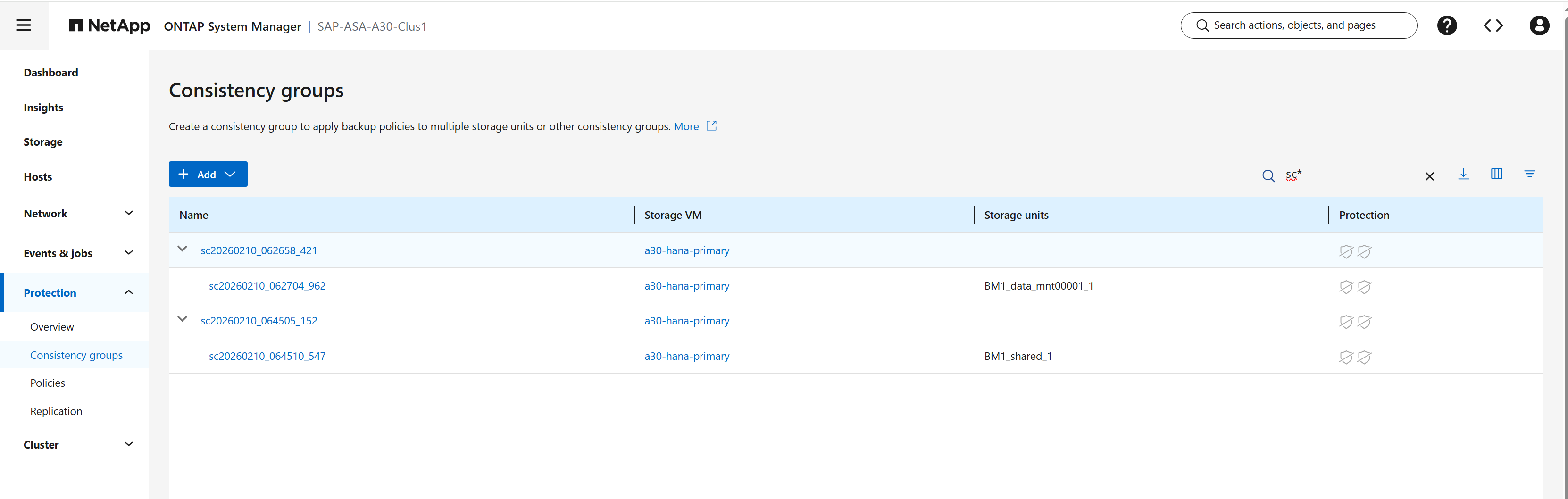

참고 스토리지 유닛에 대해 일관성 그룹이 구성되어 있지 않으면 SnapCenter는 첫 번째 스냅샷 백업 작업 시 일관성 그룹과 하위 일관성 그룹을 생성합니다. 그러면 HANA 데이터 스토리지가 하위 일관성 그룹에 할당됩니다. SnapCenter 스냅샷 백업은 하위 일관성 그룹 내에 나열됩니다.

width=601,height=191

width=601,height=205

복원 및 복구

복원 및 복구 작업은 설명된 방식과 동일하게 실행됩니다 "SnapCenter 사용하여 SAP HANA 데이터베이스 복원 및 복구".

비동기 스토리지 복제

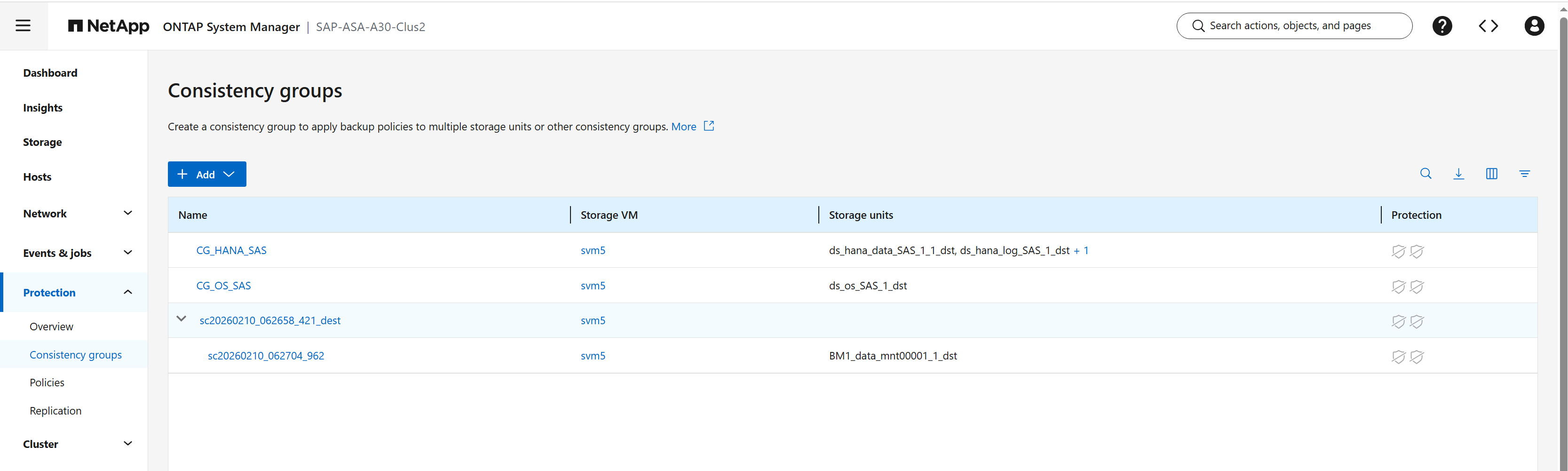

HANA 데이터 볼륨의 경우 비동기 스토리지 복제가 구성되었습니다.

너비=601, 높이=180

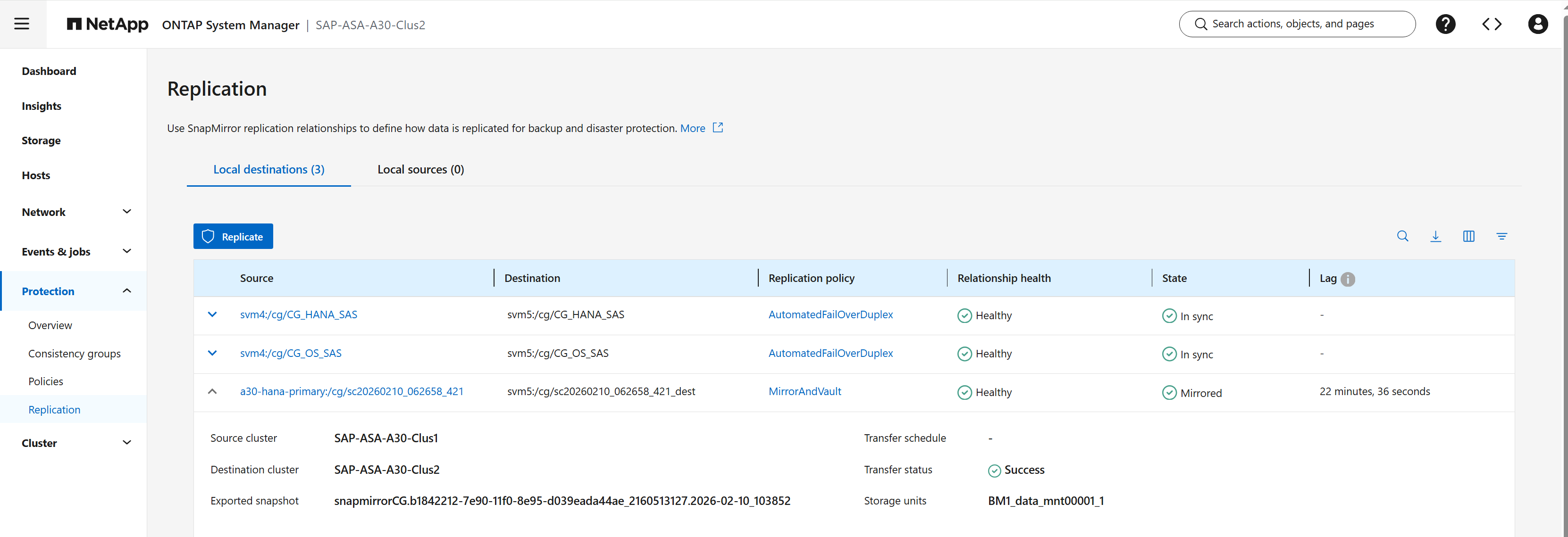

MirrorAndVault 정책을 사용하여 복제가 구성되었습니다.

width=601,height=206

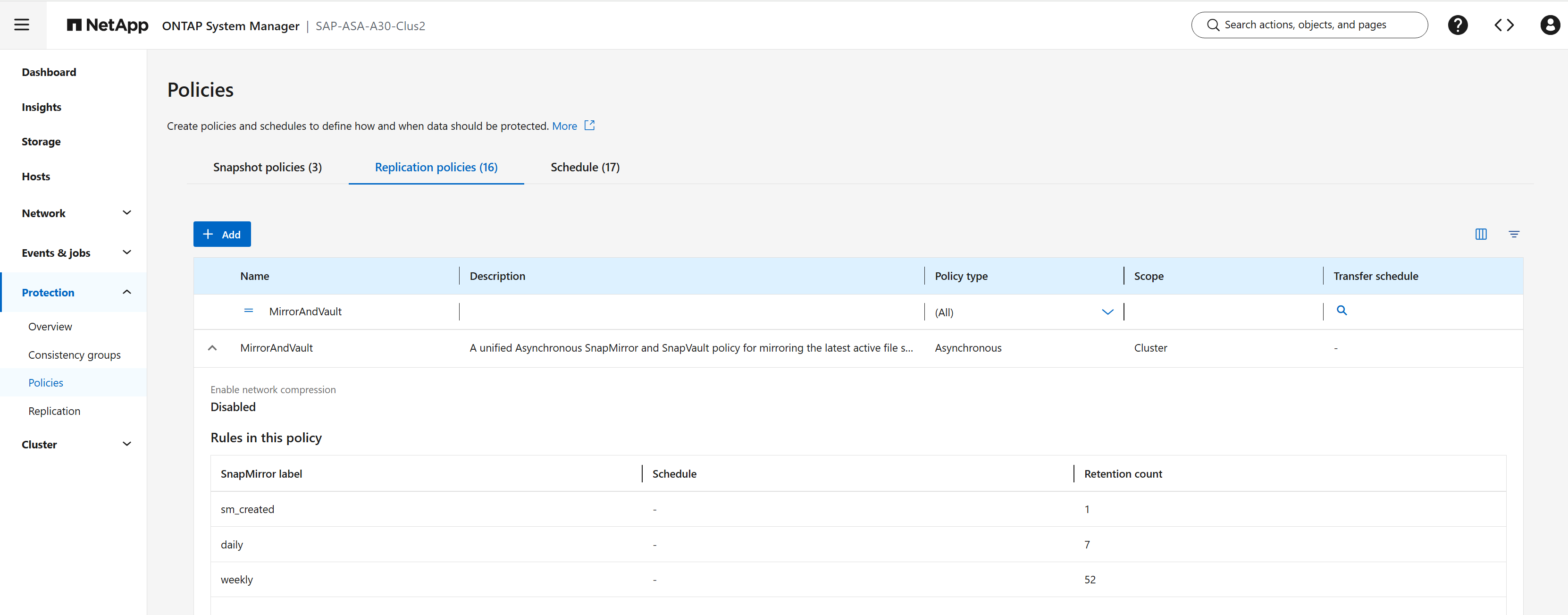

MirrorAndVault 정책에는 서로 다른 SnapMirror 레이블과 보존 기간이 포함됩니다.

width=601,height=235

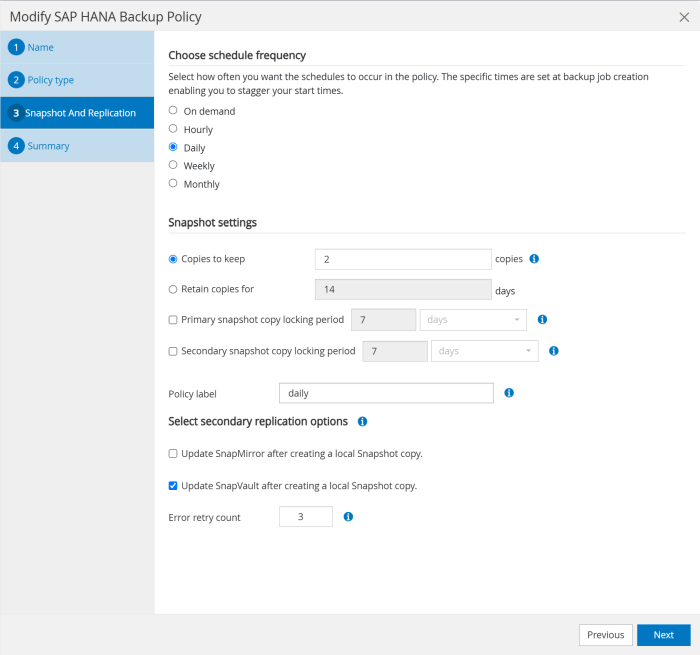

SnapCenter에서 ONTAP MirrorAndVault 정책의 SnapMirror 레이블 "daily"와 일치하도록 정책이 구성되었습니다.

width=378,height=354

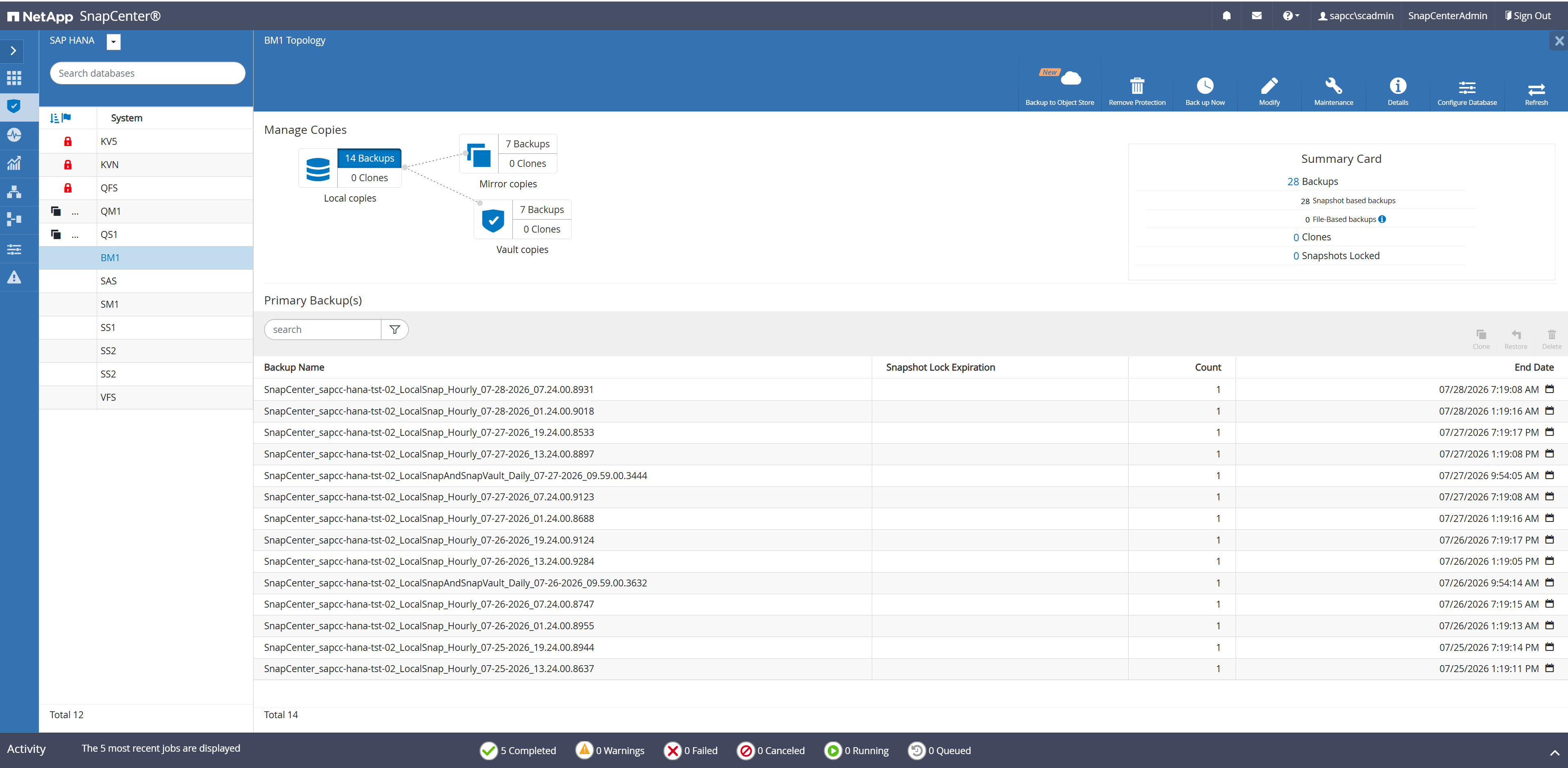

ONTAP MirrorAndVault 정책을 사용할 때 SnapCenter는 스냅샷 백업이 대상 스토리지에 한 번만 존재하더라도 Vault 복사본과 미러 복사본을 분리하여 표시합니다.

너비=601, 높이=294

SAP 시스템 새로 고침

SnapCenter를 사용한 SAP 시스템 갱신 및 클로닝 작업에 대한 자세한 내용은 "SnapCenter를 사용하여 SAP HANA 시스템 복사 및 클론 작업 자동화"에서 확인할 수 있습니다.

SnapCenter 워크플로

작업 세부 정보 및 사전 요구 사항은 "SnapCenter으로 SAP HANA 시스템 업데이트"에 설명되어 있습니다. 특히, 첫 번째 새로 고침/복제 작업을 실행하기 전에 대상 시스템을 SnapCenter에 추가해야 합니다.

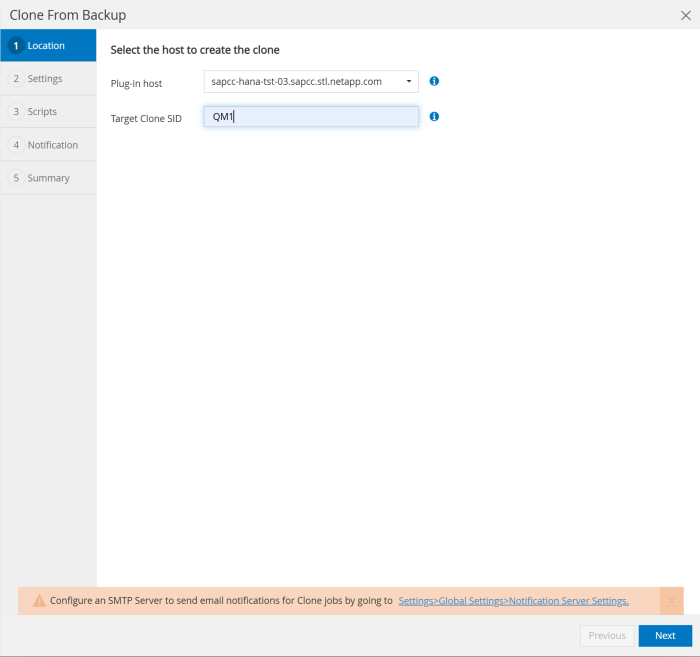

클로닝 워크플로의 첫 번째 단계에서는 대상 호스트와 대상 SID를 제공해야 합니다.

width=333,height=313

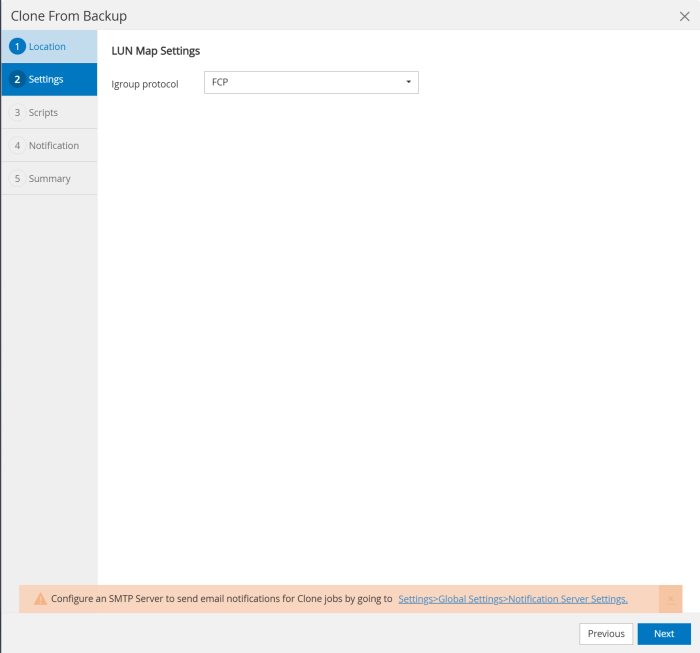

프로토콜 선택은 "FCP"여야 합니다.

width=334,height=312

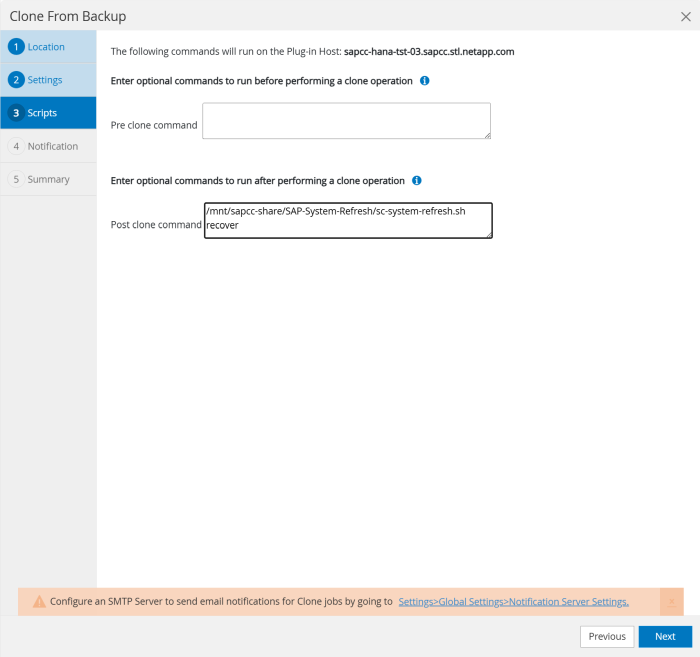

선택적으로 sc-system-refresh.sh 스크립트를 추가하여 복구 작업을 자동화할 수 있습니다.

width=352,height=331

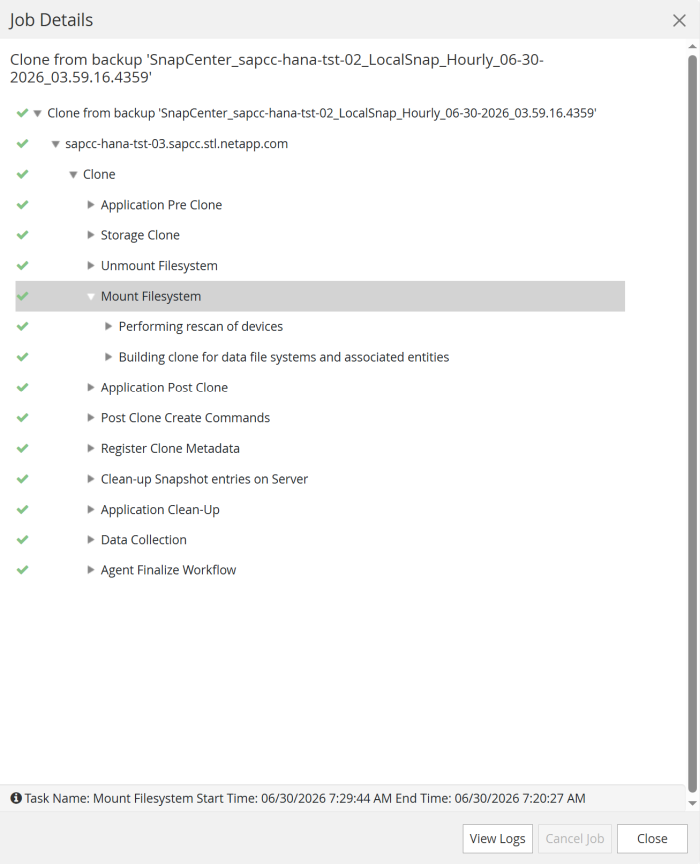

아래 스크린샷은 클론 생성 워크플로의 작업 로그를 보여줍니다.

width=379,height=468

다음 출력은 sc-system-refresh.sh 스크립트의 로그 파일을 보여 줍니다.

sapcc-hana-tst-03:/mnt/sapcc-share/SAP-System-Refresh # tail -100 sc-system-refresh-QM1.log
20260212092224###sapcc-hana-tst-03###sc-system-refresh.sh: **********************************************************************************
20260212092224###sapcc-hana-tst-03###sc-system-refresh.sh: Script version: 3.0
20260212092224###sapcc-hana-tst-03###sc-system-refresh.sh: ******************* Starting script: recovery operation **************************
20260212092224###sapcc-hana-tst-03###sc-system-refresh.sh: Recover system database.
20260212092224###sapcc-hana-tst-03###sc-system-refresh.sh: /usr/sap/QM1/HDB22/exe/Python/bin/python /usr/sap/QM1/HDB22/exe/python_support/recoverSys.py --command "RECOVER DATA USING SNAPSHOT CLEAR LOG"
20260212092245###sapcc-hana-tst-03###sc-system-refresh.sh: Wait until SAP HANA database is started ....
20260212092246###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  GRAY
20260212092256###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  YELLOW
20260212092306###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  YELLOW
20260212092317###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  YELLOW
20260212092327###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  YELLOW
20260212092337###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  YELLOW
20260212092347###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  GREEN
20260212092347###sapcc-hana-tst-03###sc-system-refresh.sh: HANA system database started.
20260212092347###sapcc-hana-tst-03###sc-system-refresh.sh: Checking connection to system database.
20260212092347###sapcc-hana-tst-03###sc-system-refresh.sh: /usr/sap/QM1/SYS/exe/hdb/hdbsql -U QM1KEY 'select * from sys.m_databases;'
20260212092348###sapcc-hana-tst-03###sc-system-refresh.sh: Succesfully connected to system database.
20260212092348###sapcc-hana-tst-03###sc-system-refresh.sh: Tenant databases to recover: BM1
20260212092348###sapcc-hana-tst-03###sc-system-refresh.sh: Found inactive tenants(BM1) and starting recovery
20260212092348###sapcc-hana-tst-03###sc-system-refresh.sh: Recover tenant database BM1.
20260212092348###sapcc-hana-tst-03###sc-system-refresh.sh: /usr/sap/QM1/SYS/exe/hdb/hdbsql -U QM1KEY RECOVER DATA FOR BM1 USING SNAPSHOT CLEAR LOG
20260630072033###sapcc-hana-tst-03###sc-system-refresh.sh: **********************************************************************************
20260630072033###sapcc-hana-tst-03###sc-system-refresh.sh: Script version: 3.0
20260630072033###sapcc-hana-tst-03###sc-system-refresh.sh: ******************* Starting script: recovery operation **************************
20260630072033###sapcc-hana-tst-03###sc-system-refresh.sh: Recover system database.
20260630072033###sapcc-hana-tst-03###sc-system-refresh.sh: /usr/sap/QM1/HDB22/exe/Python/bin/python /usr/sap/QM1/HDB22/exe/python_support/recoverSys.py --command "RECOVER DATA USING SNAPSHOT CLEAR LOG"
20260630072101###sapcc-hana-tst-03###sc-system-refresh.sh: Wait until SAP HANA database is started ....
20260630072101###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  YELLOW
20260630072111###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  YELLOW
20260630072122###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  YELLOW
20260630072132###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  YELLOW
20260630072142###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  YELLOW
20260630072152###sapcc-hana-tst-03###sc-system-refresh.sh: Status:  GREEN
20260630072152###sapcc-hana-tst-03###sc-system-refresh.sh: HANA system database started.
20260630072152###sapcc-hana-tst-03###sc-system-refresh.sh: Checking connection to system database.
20260630072152###sapcc-hana-tst-03###sc-system-refresh.sh: /usr/sap/QM1/SYS/exe/hdb/hdbsql -U QM1KEY 'select * from sys.m_databases;'
DATABASE_NAME,DESCRIPTION,ACTIVE_STATUS,ACTIVE_STATUS_DETAILS,OS_USER,OS_GROUP,RESTART_MODE,FALLBACK_SNAPSHOT_CREATE_TIME
"SYSTEMDB","SystemDB-QM1-22","YES","ACTIVE","","","DEFAULT",?
"QM1","QM1-22","NO","ACTIVE","","","DEFAULT",?
2 rows selected (overall time 18.501 msec; server time 800 usec)

20260630072153###sapcc-hana-tst-03###sc-system-refresh.sh: Succesfully connected to system database.
20260630072153###sapcc-hana-tst-03###sc-system-refresh.sh: Tenant databases to recover: QM1
20260630072153###sapcc-hana-tst-03###sc-system-refresh.sh: Found inactive tenants(QM1) and starting recovery
20260630072153###sapcc-hana-tst-03###sc-system-refresh.sh: Recover tenant database QM1.
20260630072153###sapcc-hana-tst-03###sc-system-refresh.sh: /usr/sap/QM1/SYS/exe/hdb/hdbsql -U QM1KEY RECOVER DATA FOR QM1 USING SNAPSHOT CLEAR LOG
0 rows affected (overall time 25.154634 sec; server time 25.151309 sec)

20260630072219###sapcc-hana-tst-03###sc-system-refresh.sh: Checking availability of Indexserver for tenant QM1.
20260630072219###sapcc-hana-tst-03###sc-system-refresh.sh: Recovery of tenant database QM1 succesfully finished.
20260630072219###sapcc-hana-tst-03###sc-system-refresh.sh: Status: GREEN
20260630072219###sapcc-hana-tst-03###sc-system-refresh.sh: ******************* Finished script: recovery operation **************************
sapcc-hana-tst-03:/mnt/sapcc-share/SAP-System-Refresh #

스토리지 보기

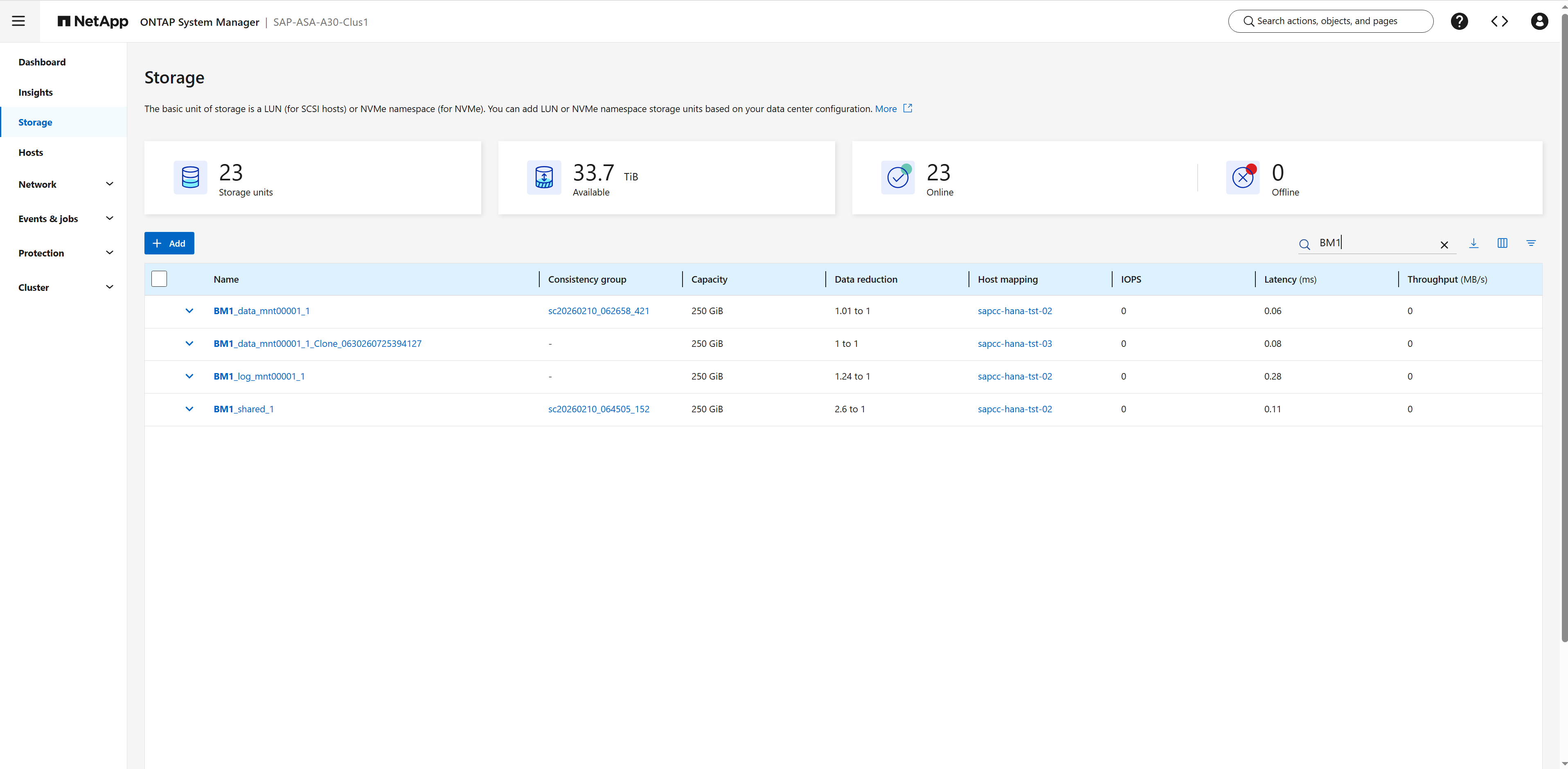

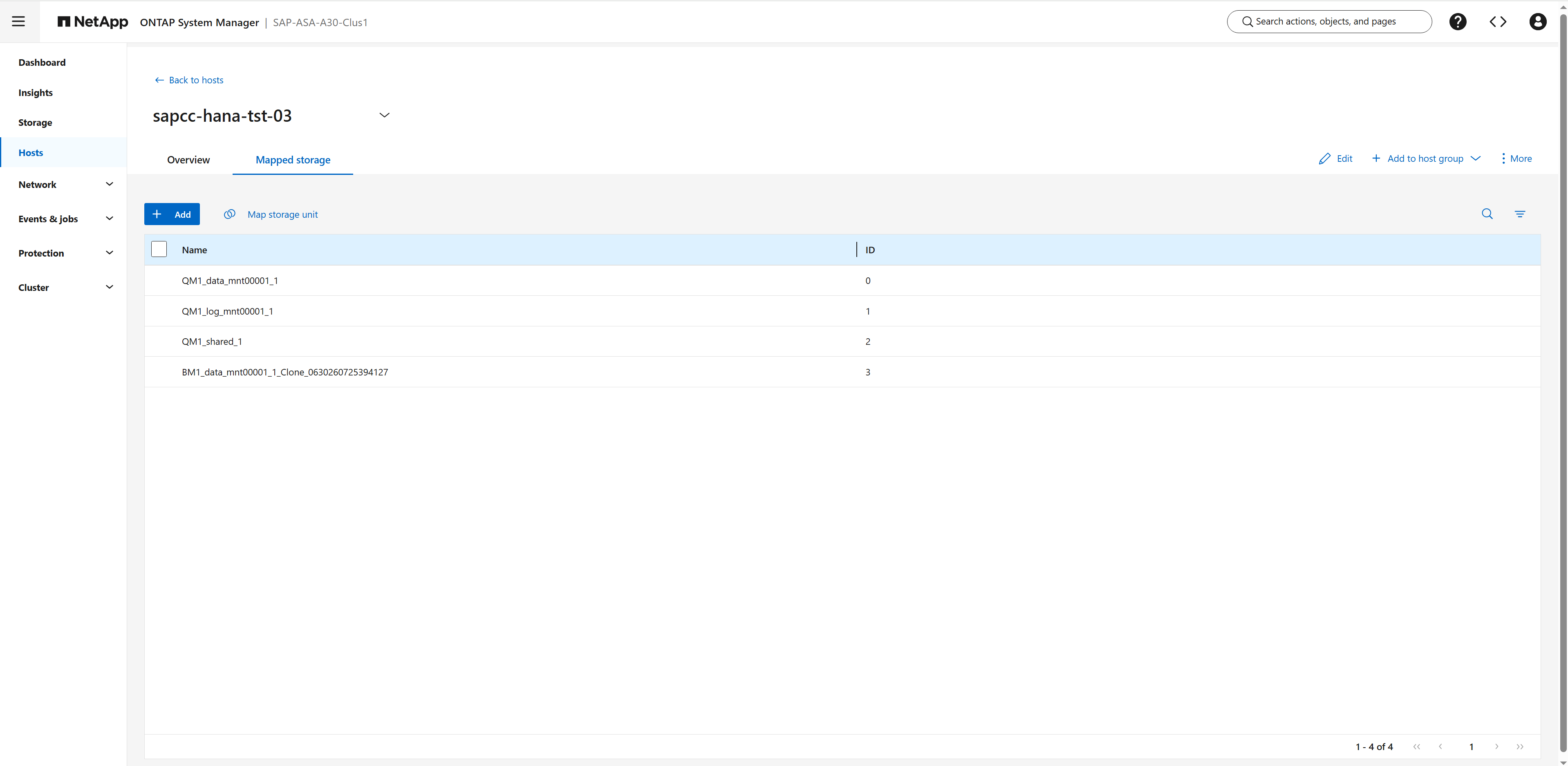

스토리지 계층에서 FlexClone 볼륨이 생성되어 대상 호스트에 매핑되었습니다.

width=601,height=295

너비=601, 높이=294

호스트 뷰

호스트에서 새로운 FlexClone 볼륨이 감지되어 마운트되었습니다.

sapcc-hana-tst-03:/mnt/sapcc-share/SAP-System-Refresh # sanlun lun show
controller(7mode/E-Series)/                                              device          host                  lun
vserver(cDOT/FlashRay)        lun-pathname                               filename        adapter    protocol   size    product
---------------------------------------------------------------------------------------------------------------------------
a30-hana-primary              BM1_data_mnt00001_1_Clone_0630260725394127 /dev/sdab       host21     FCP        250g    cDOT
a30-hana-primary              BM1_data_mnt00001_1_Clone_0630260725394127 /dev/sdaa       host21     FCP        250g    cDOT
a30-hana-primary              BM1_data_mnt00001_1_Clone_0630260725394127 /dev/sdw        host20     FCP        250g    cDOT
a30-hana-primary              BM1_data_mnt00001_1_Clone_0630260725394127 /dev/sdm        host20     FCP        250g    cDOT
a30-hana-primary              QM1_shared_1                               /dev/sdz        host21     FCP        250g    cDOT
a30-hana-primary              QM1_log_mnt00001_1                         /dev/sdy        host21     FCP        250g    cDOT
a30-hana-primary              QM1_data_mnt00001_1                        /dev/sdx        host21     FCP        250g    cDOT
a30-hana-primary              QM1_shared_1                               /dev/sdv        host21     FCP        250g    cDOT
a30-hana-primary              QM1_log_mnt00001_1                         /dev/sds        host21     FCP        250g    cDOT
a30-hana-primary              QM1_data_mnt00001_1                        /dev/sdq        host21     FCP        250g    cDOT
a30-hana-primary              QM1_shared_1                               /dev/sdh        host20     FCP        250g    cDOT
a30-hana-primary              QM1_log_mnt00001_1                         /dev/sdg        host20     FCP        250g    cDOT
a30-hana-primary              QM1_data_mnt00001_1                        /dev/sdf        host20     FCP        250g    cDOT
a30-hana-primary              QM1_shared_1                               /dev/sdk        host20     FCP        250g    cDOT
a30-hana-primary              QM1_log_mnt00001_1                         /dev/sdj        host20     FCP        250g    cDOT
a30-hana-primary              QM1_data_mnt00001_1                        /dev/sdi        host20     FCP        250g    cDOT
sapcc-hana-tst-03:/mnt/sapcc-share/SAP-System-Refresh #

sapcc-hana-tst-03:/mnt/sapcc-share/SAP-System-Refresh # multipath -ll
3600a098038323537342b596e5566674d dm-7 NETAPP,LUN C-Mode
size=250G features='3 queue_if_no_path pg_init_retries 50' hwhandler='1 alua' wp=rw
`-+- policy='service-time 0' prio=50 status=active
  |- 20:0:7:3  sdw  65:96  active ready running
  |- 20:0:9:3  sdm  8:192  active ready running
  |- 21:0:9:3  sdaa 65:160 active ready running
  `- 21:0:10:3 sdab 65:176 active ready running
a30-hana-primary-QM1-data-mnt00001 (3600a098038323537342b596e55666739) dm-4 NETAPP,LUN C-Mode
size=250G features='3 queue_if_no_path pg_init_retries 50' hwhandler='1 alua' wp=rw
`-+- policy='service-time 0' prio=50 status=active
  |- 20:0:7:0  sdf 8:80   active ready running
  |- 20:0:9:0  sdi 8:128  active ready running
  |- 21:0:9:0  sdq 65:0   active ready running
  `- 21:0:10:0 sdx 65:112 active ready running
a30-hana-primary-QM1-log-mnt00001 (3600a0980383235324a245a4749384948) dm-6 NETAPP,LUN C-Mode
size=250G features='3 queue_if_no_path pg_init_retries 50' hwhandler='1 alua' wp=rw
`-+- policy='service-time 0' prio=50 status=active
  |- 20:0:7:1  sdg 8:96   active ready running
  |- 20:0:9:1  sdj 8:144  active ready running
  |- 21:0:9:1  sds 65:32  active ready running
  `- 21:0:10:1 sdy 65:128 active ready running
a30-hana-primary-QM1-shared (3600a098038323537342b596e5566672d) dm-5 NETAPP,LUN C-Mode
size=250G features='3 queue_if_no_path pg_init_retries 50' hwhandler='1 alua' wp=rw
`-+- policy='service-time 0' prio=50 status=active
  |- 20:0:7:2  sdh 8:112  active ready running
  |- 20:0:9:2  sdk 8:160  active ready running
  |- 21:0:9:2  sdv 65:80  active ready running
  `- 21:0:10:2 sdz 65:144 active ready running
sapcc-hana-tst-03:/mnt/sapcc-share/SAP-System-Refresh #

sapcc-hana-tst-03:/mnt/sapcc-share/SAP-System-Refresh # df -h | grep hana
/dev/mapper/a30-hana-primary-QM1-shared        250G   18G  233G   7% /hana/shared
/dev/mapper/a30-hana-primary-QM1-log-mnt00001  250G  3.5G  247G   2% /hana/log/QM1/mnt00001
/dev/mapper/3600a098038323537342b596e5566674d  250G  8.2G  242G   4% /hana/data/QM1/mnt00001
sapcc-hana-tst-03:/mnt/sapcc-share/SAP-System-Refresh #
