SnapMirror 활성 동기화를 갖춘 VMware vSphere Metro 스토리지 클러스터

기여자 sureshthoppay kevin-hoke
PDF

"VMware vSphere Metro 스토리지 클러스터(vMSC)"* 가용성 영역이나 사이트 전반에 걸쳐 워크로드 이동성을 제공하기 위해 다양한 장애 도메인에 걸쳐 확장된 클러스터 솔루션입니다. * 가동 중지 시간 방지 * 재해 방지 * 빠른 복구

이 문서는 vMSC 구현 세부 정보를 제공합니다."SnapMirror 액티브 싱크(SM-as)" 시스템 관리자와 ONTAP 도구를 활용합니다. 또한, VM을 타사 사이트로 복제하여 보호하고 VMware vSphere용 SnapCenter 플러그인으로 관리하는 방법도 보여줍니다.

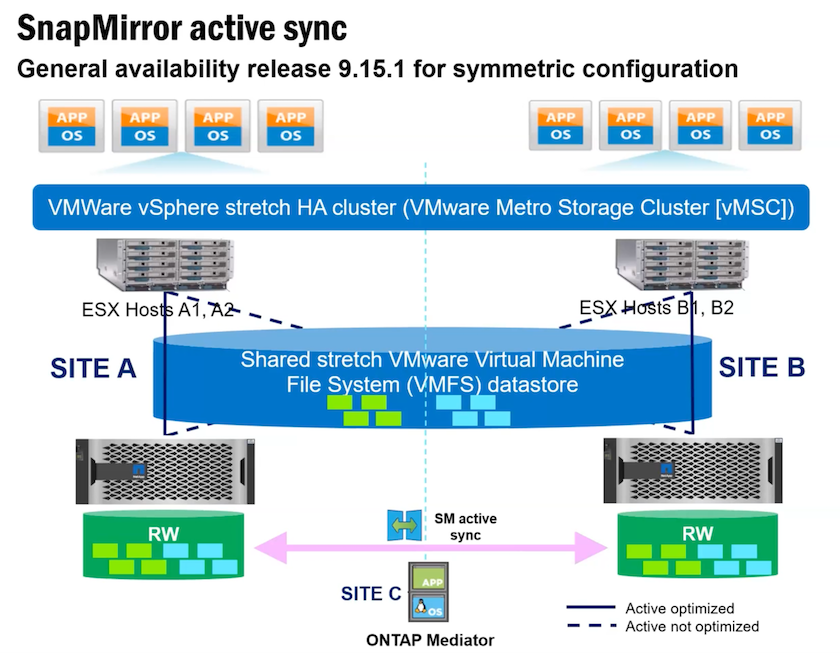

SnapMirror 액티브 싱크 아키텍처를 갖춘 vMSC

SnapMirror Active Sync는 ASA, AFF 및 FAS 스토리지 어레이를 지원합니다. 두 오류 도메인 모두에서 동일한 유형(성능/용량 모델)을 사용하는 것이 좋습니다. 현재는 FC 및 iSCSI와 같은 블록 프로토콜만 지원됩니다. 추가 지원 지침은 다음을 참조하세요."상호 운용성 매트릭스 도구" 그리고"Hardware Universe"

vMSC는 균일 호스트 액세스와 비균일 호스트 액세스라는 두 가지 배포 모델을 지원합니다. 균일한 호스트 액세스 구성에서는 클러스터의 모든 호스트가 두 오류 도메인의 LUN에 액세스할 수 있습니다. 일반적으로 동일한 데이터 센터 내의 서로 다른 가용성 영역에서 사용됩니다.

vMSC 균일 호스트 액세스 모드 vs 비균일 호스트 액세스 모드

비균일 호스트 액세스 구성에서 호스트는 로컬 오류 도메인에만 액세스할 수 있습니다. 일반적으로 여러 케이블을 오류 도메인에 걸쳐 설치하는 것이 제한적인 여러 사이트에서 사용됩니다.

참고 비균일 호스트 액세스 모드에서 VM은 vSphere HA에 의해 다른 장애 도메인에서 다시 시작됩니다. 애플리케이션의 가용성은 디자인에 따라 영향을 받습니다. 비균일 호스트 액세스 모드는 ONTAP 9.15 이상에서만 지원됩니다.

필수 조건

팁 자체 서명된 인증서를 사용하는 경우, Mediator VM의 <설치 경로>/ontap_mediator/server_config/ca.crt에서 CA 인증서를 검색할 수 있습니다.

ONTAP 시스템 관리자 UI를 사용한 vMSC 비균일 호스트 액세스.

참고: ONTAP Tools 10.2 이상을 사용하면 여러 사용자 인터페이스를 전환하지 않고도 비균일 호스트 액세스 모드로 확장된 데이터 저장소를 프로비저닝할 수 있습니다. 이 섹션은 ONTAP 도구를 사용하지 않을 경우 참조용입니다.

  1. 로컬 오류 도메인 스토리지 어레이에서 iSCSI 데이터 라이프 IP 주소 중 하나를 기록해 둡니다.시스템 관리자 iSCSI Lifs

  2. vSphere 호스트 iSCSI 스토리지 어댑터에서 동적 검색 탭에 해당 iSCSI IP를 추가합니다.동적 검색을 위해 iSCSI 서버 추가

    참고 균일 액세스 모드의 경우 소스 및 대상 장애 도메인 iSCSI 데이터 수명 주소를 제공해야 합니다.

  3. 동적 검색 탭에서 로컬 iSCSI 데이터 생명 IP를 추가하여 다른 장애 도메인에 대해 vSphere 호스트에서 위 단계를 반복합니다.

  4. 적절한 네트워크 연결을 사용하면 스토리지 컨트롤러당 2개의 iSCSI VMKernel NIC와 2개의 iSCSI 데이터 라이프사이클을 갖는 vSphere 호스트당 4개의 iSCSI 연결이 있어야 합니다.iSCSI 연결 정보

  5. ONTAP System Manager를 사용하여 LUN을 만들고, AutomatedFailOverDuplex 복제 정책으로 SnapMirror 설정하고, 호스트 이니시에이터를 선택하고 호스트 근접성을 설정합니다.AutomatedFailOverDuplex로 LUN 생성

  6. 다른 장애 도메인 스토리지 어레이에서 vSphere 호스트 이니시에이터로 SAN 이니시에이터 그룹을 만들고 호스트 근접성을 설정합니다.SAN 개시자 그룹

    참고 균일 액세스 모드의 경우 igroup을 소스 오류 도메인에서 복제할 수 있습니다.

  7. 복제된 LUN을 소스 장애 도메인과 동일한 매핑 ID로 매핑합니다.LUN 매핑 ID

  8. vCenter에서 vSphere 클러스터를 마우스 오른쪽 버튼으로 클릭하고 스토리지 재검사 옵션을 선택합니다.저장소 재스캔

  9. 클러스터의 vSphere 호스트 중 하나에서 새로 생성된 장치에 데이터 저장소가 Not Consumed로 표시되는지 확인합니다.vSphere 호스트의 iSCSI 장치 목록

  10. vCenter에서 vSphere 클러스터를 마우스 오른쪽 버튼으로 클릭하고 새 데이터 저장소 옵션을 선택합니다.새로운 데이터 저장소

  11. 마법사에서는 데이터 저장소 이름을 제공하고 올바른 용량과 장치 ID를 갖춘 장치를 선택하는 것을 잊지 마세요.iSCSI 장치에서 데이터 저장소 생성

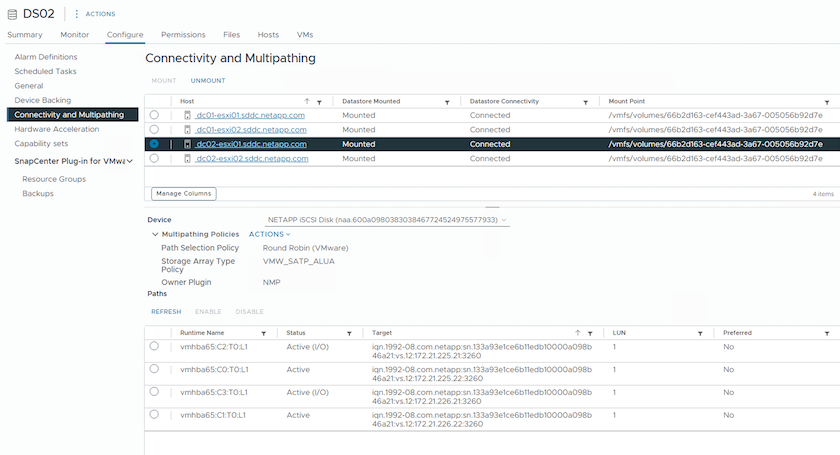

  12. 두 오류 도메인 모두에서 클러스터의 모든 호스트에 데이터 저장소가 마운트되었는지 확인합니다.소스 호스트의 데이터 저장소

    대상 호스트의 데이터 저장소

    참고 위의 스크린샷은 AFF 사용했기 때문에 단일 컨트롤러에서 활성 I/O가 표시되는 것을 보여줍니다. ASA 의 경우 모든 경로에 활성 IO가 있습니다.

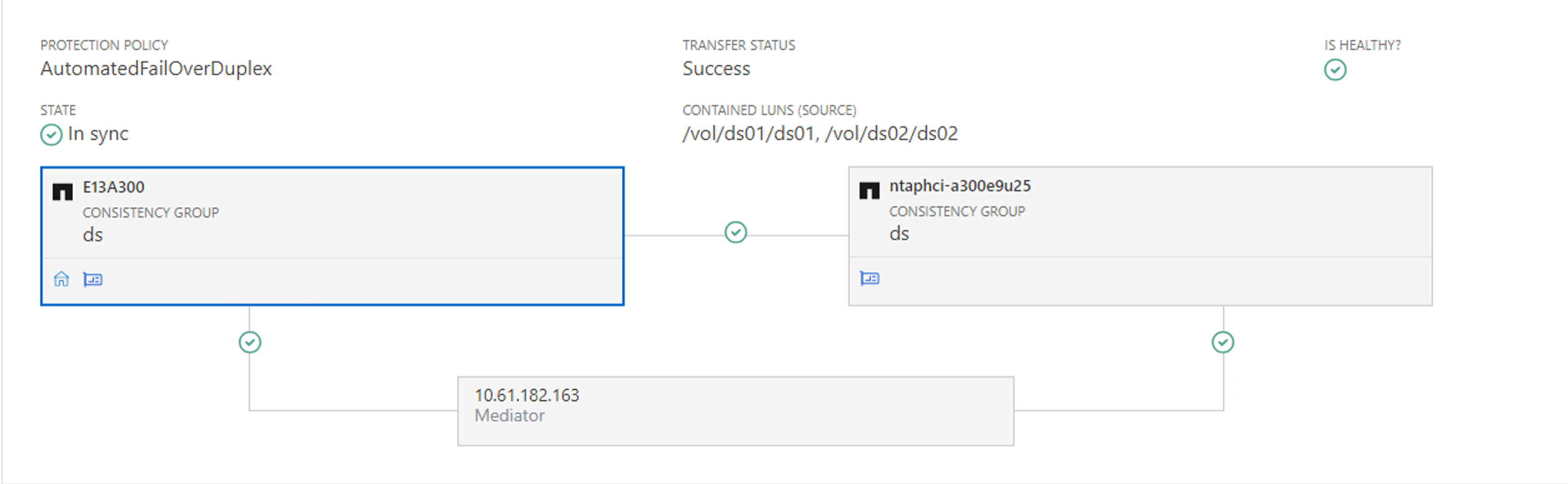

  13. 추가 데이터 저장소를 추가하는 경우 vSphere 클러스터 전체에서 일관성을 유지하려면 기존 일관성 그룹을 확장해야 합니다.CG 보호 정책

ONTAP 도구를 사용한 vMSC 균일 호스트 액세스 모드.

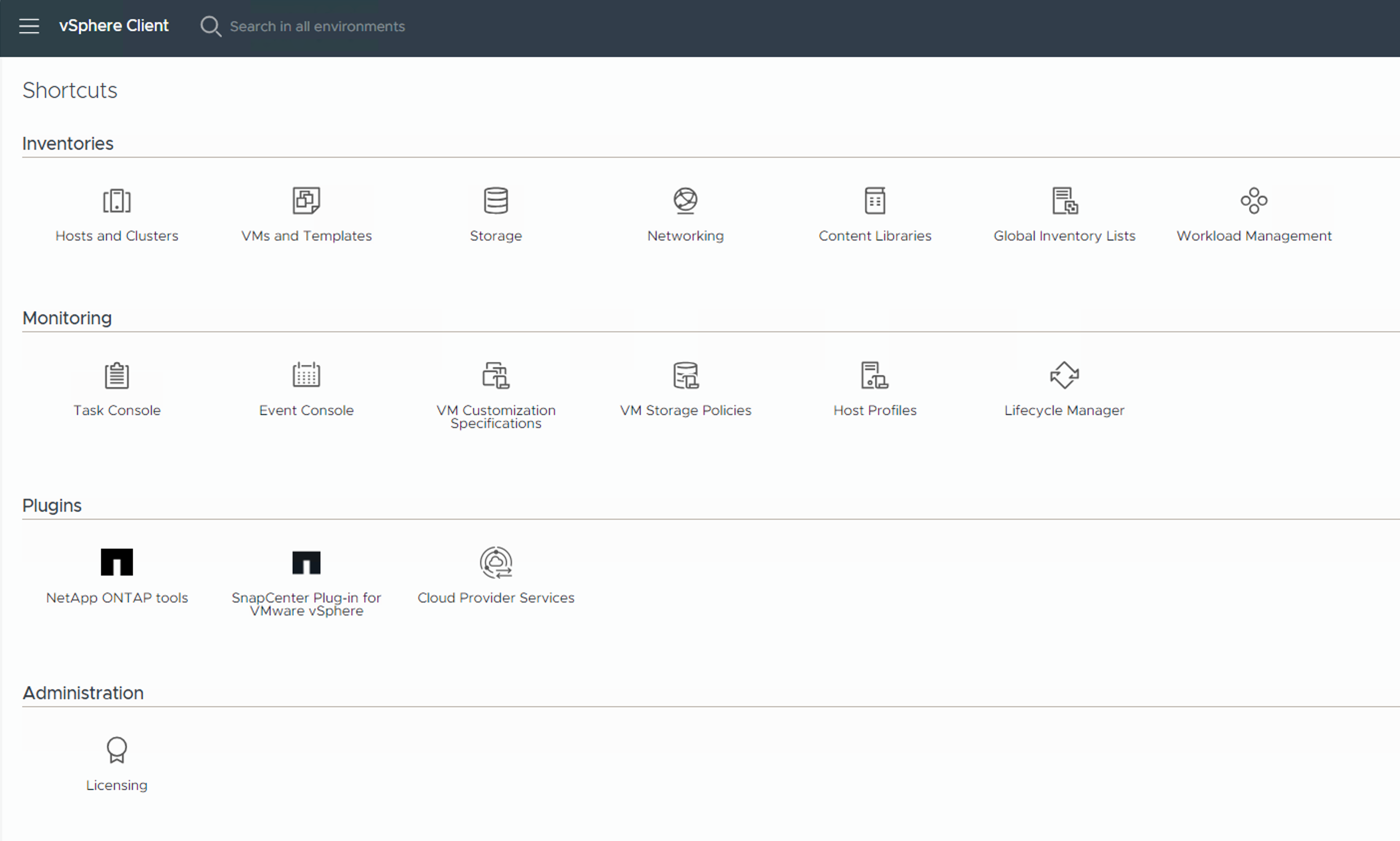

  1. NetApp ONTAP 도구가 배포되어 vCenter에 등록되었는지 확인하세요. ONTAP Tools 플러그인이 vCenter에 등록됨 그렇지 않은 경우 다음을 따르세요."ONTAP 도구 배포" 그리고"vCenter 서버 인스턴스 추가"

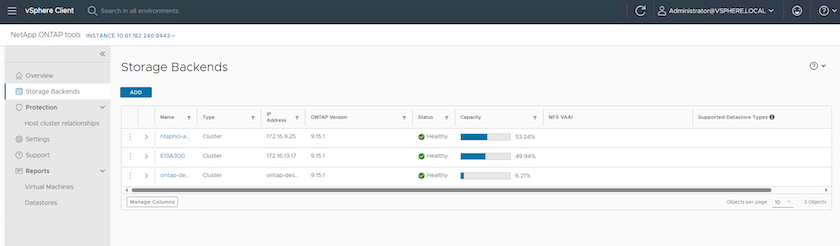

  2. ONTAP 스토리지 시스템이 ONTAP 도구에 등록되어 있는지 확인하세요. 여기에는 오류 도메인 스토리지 시스템과 SnapCenter 플러그인을 사용하여 VMware vSphere를 보호하고 비동기 원격 복제를 위한 제3자 스토리지 시스템이 모두 포함됩니다. 등록된 스토리지 백엔드 그렇지 않은 경우 다음을 따르세요."vSphere 클라이언트 UI를 사용하여 스토리지 백엔드 추가"

  3. ONTAP 도구와 동기화하기 위해 호스트 데이터를 업데이트한 다음,"데이터 저장소를 생성하다" .호스트 데이터 업데이트

  4. SM-as를 활성화하려면 vSphere 클러스터를 마우스 오른쪽 버튼으로 클릭하고 NetApp ONTAP 도구에서 클러스터 보호를 선택하세요(위의 스크린샷 참조).

  5. SVM 세부 정보와 함께 해당 클러스터의 기존 데이터 저장소가 표시됩니다. 기본 CG 이름은 <vSphere 클러스터 이름>_<SVM 이름>입니다. 관계 추가 버튼을 클릭하세요.클러스터 보호

  6. 대상 SVM을 선택하고 SM-as에 대한 정책을 AutomatedFailOverDuplex로 설정합니다. 균일한 호스트 구성을 위한 토글 스위치가 있습니다. 각 호스트에 대한 근접성을 설정합니다.SnapMirror 관계 추가

  7. 호스트의 약속 정보 및 기타 세부 사항을 확인하세요. 필요한 경우 비동기 복제 정책을 사용하여 세 번째 사이트에 다른 관계를 추가합니다. 그런 다음 보호를 클릭하세요. 관계 추가 참고: SnapCenter Plug-in for VMware vSphere 사용하려면 일관성 그룹 수준이 아닌 볼륨 수준에서 복제를 설정해야 합니다.

  8. 균일한 호스트 액세스를 통해 호스트는 두 오류 도메인 스토리지 어레이 모두에 iSCSI 연결을 갖습니다. iSCSI 다중 경로 정보 참고: 위의 스크린샷은 AFF 에서 가져온 것입니다. ASA 경우, 적절한 네트워크 연결을 통해 모든 경로에 ACTIVE I/O가 있어야 합니다.

  9. ONTAP Tools 플러그인은 볼륨이 보호되는지 여부도 나타냅니다.볼륨 보호 상태

  10. 자세한 내용을 보거나 호스트 근접성 정보를 업데이트하려면 ONTAP 도구의 호스트 클러스터 관계 옵션을 활용하세요.호스트 클러스터 관계

VMware vSphere용 SnapCenter 플러그인을 사용한 VM 보호.

SnapCenter Plug-in for VMware vSphere SnapMirror 활성 동기화를 지원하며 SnapMirror 비동기와 결합하여 제3 장애 도메인으로 복제할 수도 있습니다.

3개 사이트 토폴로지

비동기 장애 조치를 갖춘 3개 사이트 토폴로지

지원되는 사용 사례는 다음과 같습니다. * SnapMirror 활성 동기화를 사용하여 두 오류 도메인 중 하나에서 VM 또는 데이터 저장소를 백업하고 복원합니다. * 세 번째 단층 도메인에서 리소스를 복원합니다.

  1. SCV에서 사용할 계획인 모든 ONTAP 스토리지 시스템을 추가합니다.레지스터 스토리지 어레이

  2. 정책을 만듭니다. SM-as의 경우 백업 후 SnapMirror 업데이트가 선택되어 있는지 확인하고, 세 번째 오류 도메인에 대한 비동기 복제를 위해 백업 후 SnapVault 업데이트도 확인합니다.백업 정책

  3. 보호해야 할 항목으로 리소스 그룹을 만들고 정책 및 일정에 연결합니다. 리소스 그룹 참고: _recent로 끝나는 스냅샷 이름은 SM-as에서 지원되지 않습니다.

  4. 백업은 리소스 그룹에 연결된 정책에 따라 예약된 시간에 수행됩니다. 작업은 대시보드 작업 모니터나 해당 리소스의 백업 정보를 통해 모니터링할 수 있습니다.SCV 대시보드 데이터 저장소에 대한 리소스 백업 정보 VM에 대한 리소스 백업 정보

  5. VM은 기본 장애 도메인의 SVM이나 보조 위치 중 하나에서 동일하거나 대체 vCenter로 복원될 수 있습니다.VM 복원 위치 옵션

  6. 비슷한 옵션은 Datastore 마운트 작업에도 사용할 수 있습니다.데이터 저장소 복원 위치 옵션

SCV를 사용한 추가 작업에 대한 지원은 다음을 참조하세요."SnapCenter Plug-in for VMware vSphere 설명서"
