Substitua um nó H610S

Colaboradores netapp-pcarriga
PDFs

Você pode precisar substituir o chassi se o ventilador, a unidade central de processamento (CPU) ou o módulo de memória dual in-line (DIMM) falharem, ou para corrigir problemas de superaquecimento ou problemas com o processo de inicialização. O LED âmbar piscando na parte frontal do chassi indica uma possível necessidade de substituição do mesmo. Você deve entrar em contato com o suporte da NetApp antes de prosseguir.

Observação Veja o"Artigo da Base de Conhecimento" Para obter informações sobre os requisitos de instalação dos nós H610S. Os nós de armazenamento H610S novos e sobressalentes podem ter requisitos de instalação adicionais com base na versão existente do software Element do cluster de armazenamento. Para obter mais informações, entre em contato com o suporte da NetApp .
Dica Os termos "nó" e "chassi" são usados de forma intercambiável no caso do H610S, que é um chassi de uma unidade de rack (1U).

Melhores práticas para adicionar e remover unidades

Você deve seguir estas práticas recomendadas para adicionar unidades ao cluster:

  • Adicione todas as unidades de bloco e certifique-se de que a sincronização de blocos esteja concluída antes de adicionar as unidades de partição.

  • Para o software Element 10.x e versões posteriores, adicione todas as unidades de bloco de uma só vez. Certifique-se de não fazer isso para mais de três nós simultaneamente.

  • Para o software Element 9.x e versões anteriores, adicione três unidades de uma só vez, permitindo que elas sejam completamente sincronizadas antes de adicionar o próximo grupo de três.

  • Remova a unidade de partição e certifique-se de que a sincronização da partição esteja concluída antes de remover as unidades de bloco.

  • Remova todas as unidades de bloco de um único nó de uma só vez. Certifique-se de que toda a sincronização de blocos esteja concluída antes de passar para o próximo nó.

O que você vai precisar

  • Você entrou em contato com o suporte da NetApp . Se você estiver solicitando uma peça de reposição, deverá abrir um chamado com o Suporte da NetApp .

  • Você obteve o nó de substituição.

  • Você possui uma pulseira antiestática (ESD) ou adotou outras medidas de proteção antiestática.

  • Caso precise realizar o processo de Restauração da Imagem de Fábrica (RTFI), você já possui a chave USB. O suporte da NetApp pode ajudá-lo a decidir se você precisa realizar o processo RTFI.

  • Você tem um teclado e um monitor.

  • Você removeu corretamente o nó com falha do cluster.

  • Se um módulo DIMM falhou, você removeu as unidades antes de remover o nó do cluster.

Sobre esta tarefa

Os alarmes na interface do Element alertam você quando um host falha. Você deve comparar o número de série do host com falha, obtido no VMware vSphere Web Client, com o número de série presente na etiqueta na parte traseira do nó.

Passos

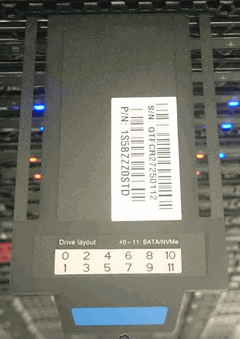

  1. Localize a etiqueta de serviço na parte frontal do chassi com defeito.

    Mostra a etiqueta de serviço na parte frontal do chassi H610S.

  2. Verifique se o número de série na etiqueta de serviço corresponde ao número do caso de suporte da NetApp no ​​momento em que você solicitou o chassi de substituição.

  3. Conecte o teclado e o monitor na parte traseira do gabinete com defeito.

  4. Verifique o número de série do nó com falha junto ao Suporte da NetApp .

  5. Desligue o chassi.

  6. Identifique as unidades na parte frontal e os cabos na parte traseira com suas respectivas localizações, para que você possa recolocá-los nos mesmos locais após a substituição. Veja a imagem a seguir para a disposição das unidades no chassi:

    Mostra a parte frontal do chassi H610S com as unidades de armazenamento identificadas.

  7. Remova os cabos.

  8. Remova o chassi desaparafusando os parafusos de fixação nas orelhas de montagem. Você deve embalar e devolver o chassi com defeito à NetApp.

  9. Instale o chassi de substituição.

  10. Remova cuidadosamente as unidades de disco do chassi com defeito e insira-as no chassi de substituição.

    Observação Você deve inserir as unidades nos mesmos slots em que estavam antes de serem removidas.

  11. Remova as fontes de alimentação do chassi com defeito e insira-as no chassi de substituição.

  12. Insira os cabos de alimentação e os cabos de rede em suas portas originais.

  13. Transceptores SFP (Small Form-factor Pluggable) podem ser inseridos nas portas 10GbE do nó de substituição. Você deve removê-los antes de conectar os cabos às portas 10GbE.

    Observação Consulte a documentação do fabricante do seu switch caso ele não reconheça os cabos.

  14. Ligue o chassi pressionando o botão liga/desliga na parte frontal. O nó demora aproximadamente cinco minutos e meio para inicializar.

  15. Execute os passos de configuração.
