Veja o consumo e o status das suas assinaturas Keystone MetroCluster
Sugerir alterações
PDFs
Ao assinar o serviço complementar de proteção de dados avançada, você pode visualizar os dados de consumo dos sites parceiros do seu MetroCluster tanto no NetApp Console quanto no Digital Advisor. No NetApp Console, você também pode monitorar o status de replicação e a integridade da configuração do seu MetroCluster.
Visualizar o consumo de assinaturas e o status de integridade do MetroCluster
Siga as etapas abaixo:
-
No menu de navegação esquerdo do Console, selecione Armazenamento > Keystone > Assinaturas.
-
Selecione a assinatura MetroCluster na coluna Número da assinatura.
As assinaturas do MetroCluster são identificadas pelo ícone
.
A aba Consumo atual é aberta e exibe informações sobre o consumo dos seus níveis de serviço de desempenho básico assinados e seus respectivos níveis de serviço de desempenho de proteção de dados avançada. Você pode visualizar essas informações em formato tabular ou gráfico. Para saber mais, consulte "Veja o consumo atual de suas assinaturas Keystone".
-
Selecione a guia Proteção avançada de dados (ADP).
Nesta aba, você pode visualizar os dados de consumo dos seus níveis de serviço de desempenho básico nos sites primário e espelho, monitorar o status de integridade da sua MetroCluster setup e acompanhar o status de sincronização.
-

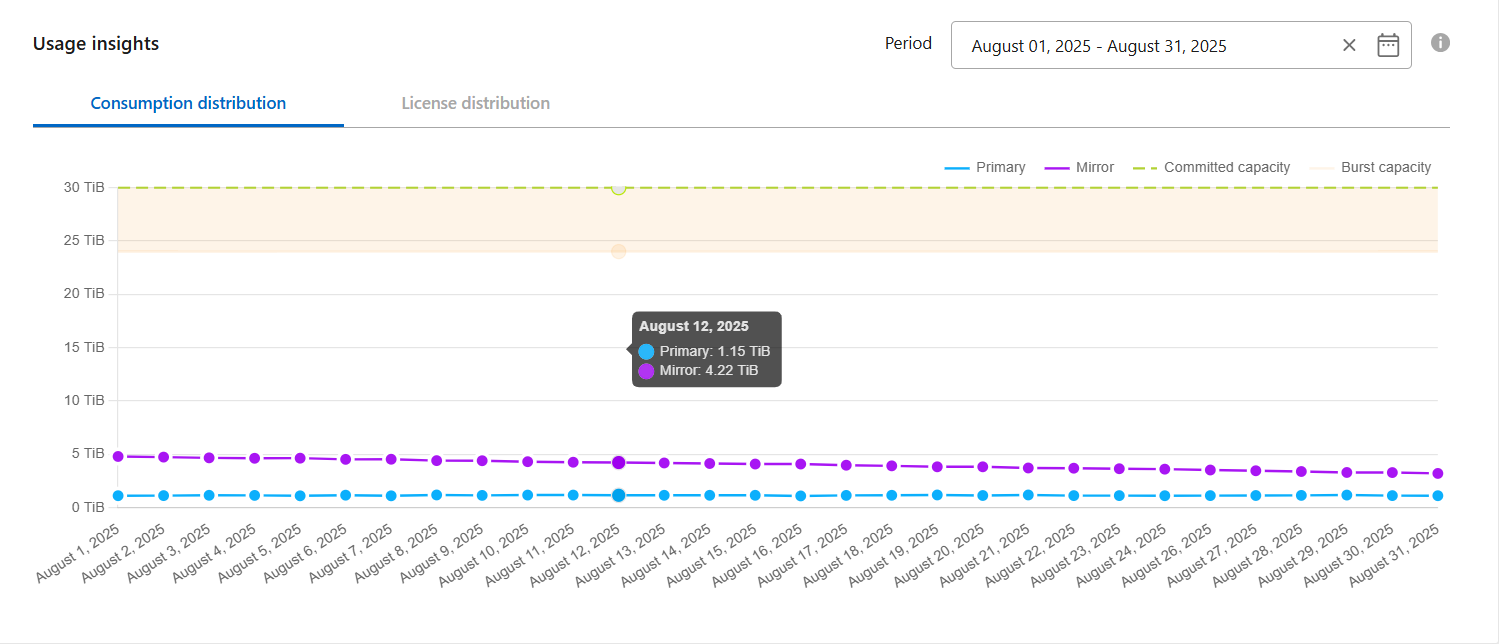

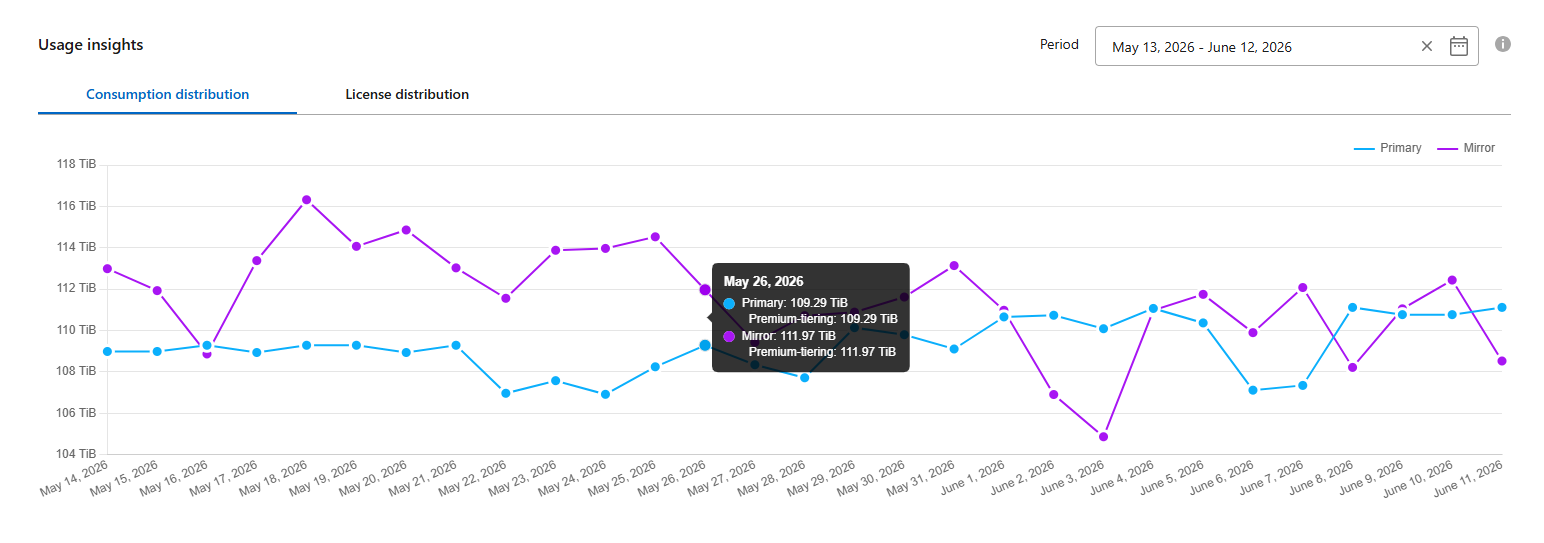

Veja o gráfico de distribuição do consumo para o período selecionado.
O gráfico mostra o consumo tanto do seu site primário quanto do site espelho. Passe o cursor sobre o gráfico para ver o detalhamento do consumo em tebibytes (TiB) para cada site.
Para os níveis de serviço de desempenho básico, cada volume é cobrado conforme provisionado nos sites primário e espelho. O gráfico é, portanto, dividido para refletir o consumo em cada site. Exemplo: A dica de ferramenta exibe valores de consumo como 1.15 TiB para o site primário e 4.22 TiB para o site espelho.
-

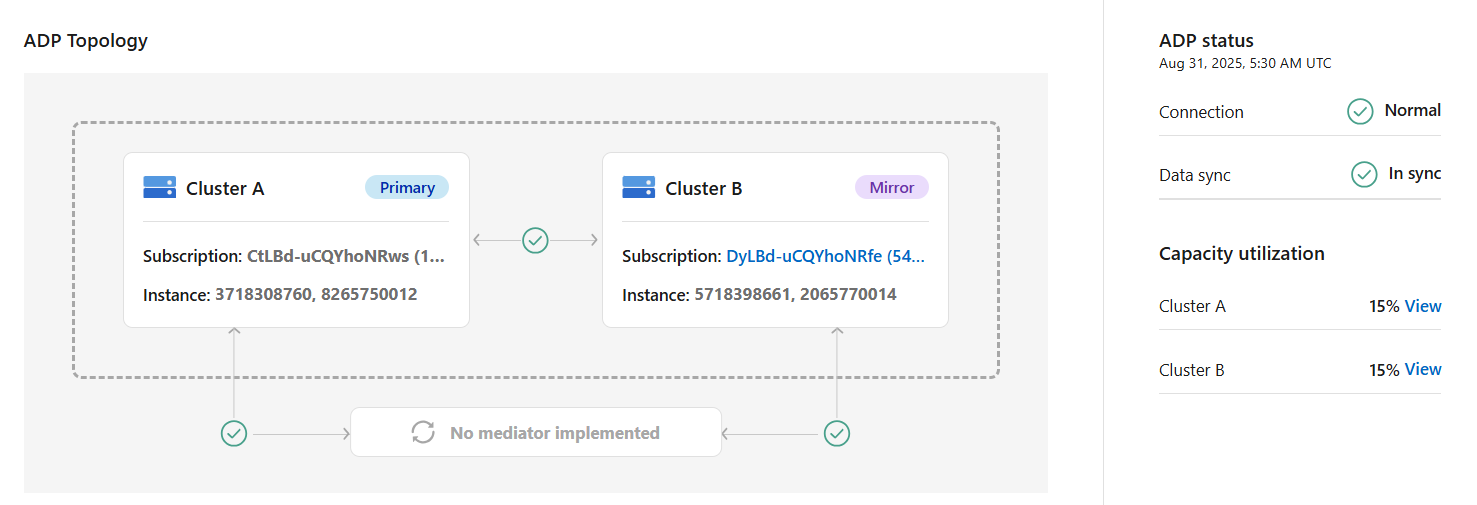

Monitore o status de integridade da sua configuração MetroCluster na visualização Topologia ADP.
A topologia exibe o status da conexão entre os sites primário e espelho (normal, degradado, desconectado ou inicializando), o status da sincronização de dados (em sincronia ou fora de sincronia) e o status do ONTAP Mediator, se configurado. Para saber mais sobre ONTAP Mediator, consulte "Saiba mais sobre ONTAP Mediator".
Você pode selecionar a assinatura do Cluster B (espelho) na topologia ADP para visualizá-la como o site primário.
Se o status de sincronização mostrar fora de sincronia ou o status da conexão mostrar degradado, consulte "Obtenha ajuda com o Keystone" para solucionar o problema. -
Veja as tendências históricas de consumo do site principal ou do site espelho.
Em Utilização da capacidade, selecione Visualizar ao lado de Cluster A (primary) ou Cluster B (mirror).
A guia Tendência de consumo é aberta e exibe dados históricos de consumo para o cluster selecionado em um intervalo de datas especificado. Você pode analisar as tendências de uso de capacidade para os níveis de serviço de desempenho de proteção de dados base e avançado. Para saber mais, consulte "Veja as tendências de consumo das suas assinaturas Keystone".

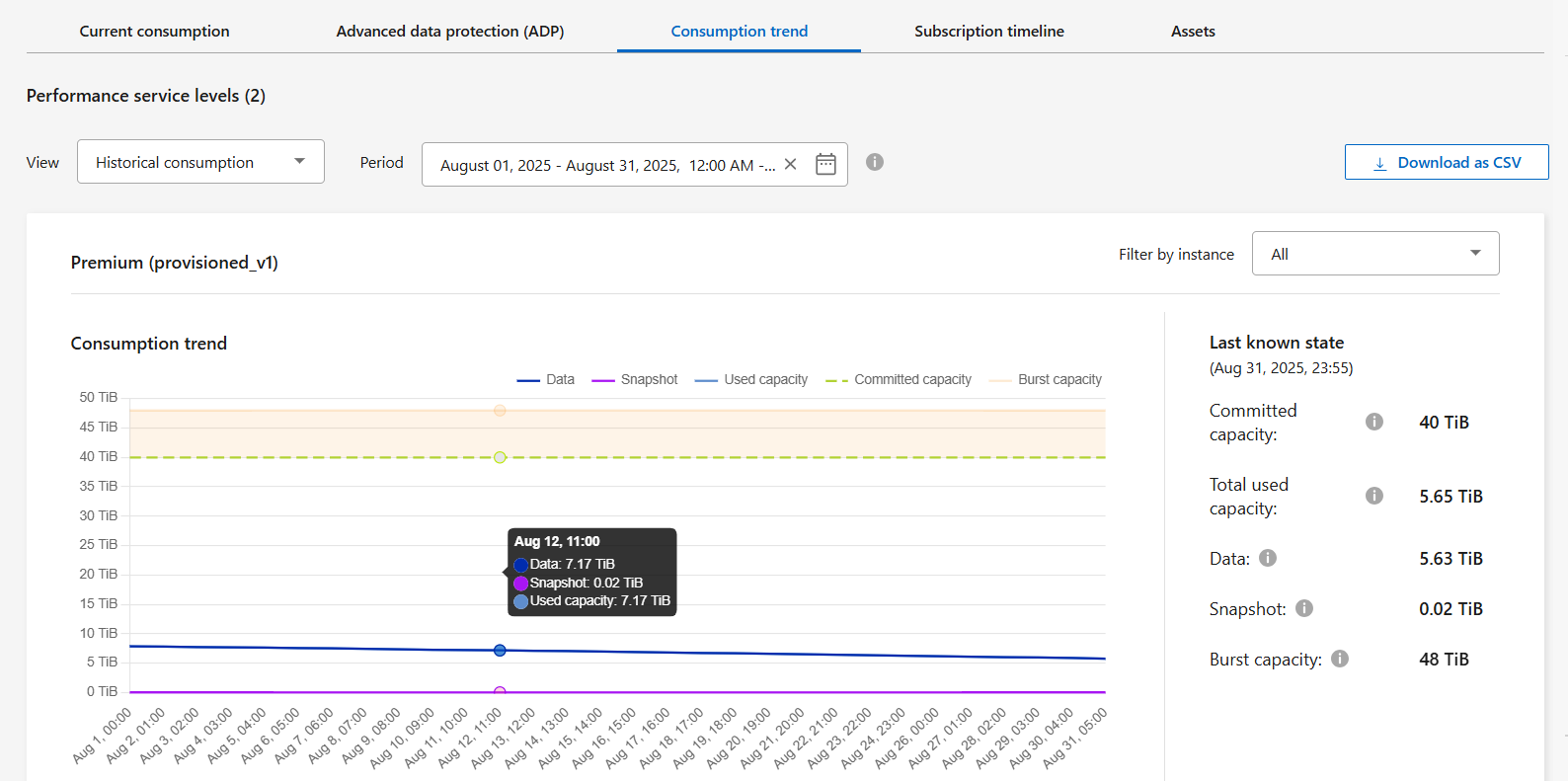

Exemplo: O gráfico a seguir mostra o consumo para o nível de serviço de desempenho Premium (base) para o site primário (Cluster A):

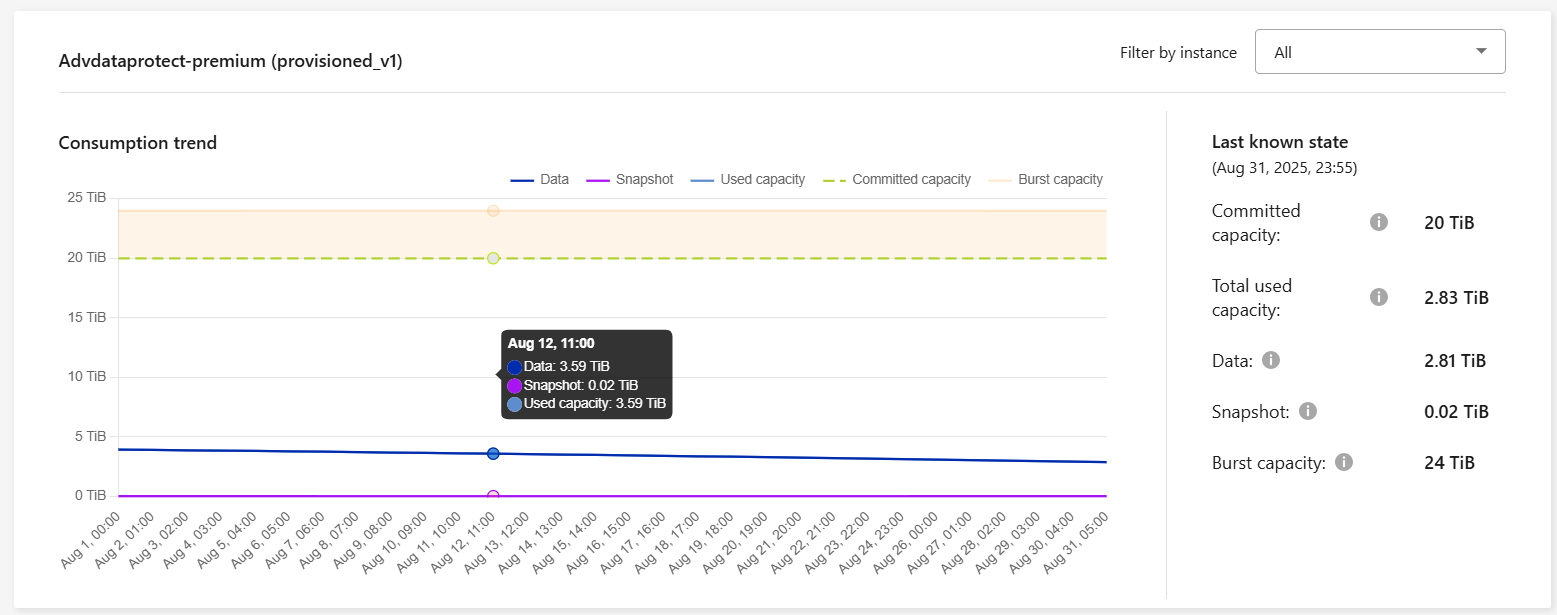

Para o nível de serviço Advanced Data-Protect premium, o gráfico aparece da seguinte forma para o site primário (Cluster A):
Para o nível de serviço Advanced Data-Protect, o consumo total é dividido entre os sites primário e espelho, e o uso em cada site é refletido e faturado em uma assinatura separada; uma assinatura para o site primário e outra para o site espelho. Esse é o motivo pelo qual, ao selecionar o número da assinatura do site primário na guia Tendência de consumo, os gráficos de consumo do serviço complementar de proteção de dados avançada exibem os detalhes de consumo discretos apenas do site primário. Como cada site parceiro em uma configuração MetroCluster atua tanto como origem quanto como espelho, o consumo total em cada site inclui os volumes de origem e espelho criados nesse site. Para obter mais informações, consulte "Complemento de proteção de dados avançado para Keystone".
-
Para obter informações sobre como MetroCluster protege seus dados, consulte "Entendendo a proteção de dados e a recuperação de desastres do MetroCluster".
-
Selecione Geral > Keystone Subscriptions > Tendência de Consumo.
-
Selecione a assinatura MetroCluster.
Se os clusters em seu ambiente de storage ONTAP estiverem configurados em uma configuração MetroCluster, os dados de consumo da sua assinatura Keystone serão divididos no mesmo gráfico de dados históricos para exibir o consumo nos sites primário e espelho para os níveis de serviço de desempenho básico.
Os gráficos de barras de consumo são divididos apenas para os níveis de serviço de desempenho básico. Para o serviço complementar de proteção de dados avançada, ou seja, o nível de serviço de desempenho Advanced Data-Protect, essa demarcação não aparece.
A dica de ferramenta ao lado do ID de rastreamento da sua assinatura na guia Consumo Atual ajuda você a identificar a assinatura do parceiro na configuração MetroCluster. Nível de serviço de desempenho de proteção de dados avançada Para o nível de serviço de desempenho de proteção de dados avançada, o consumo total é dividido entre os sites parceiros, e o uso em cada site parceiro é refletido e faturado em uma assinatura separada; uma assinatura para o site primário e outra para o site espelho. Esse é o motivo pelo qual, ao selecionar o número da assinatura do site primário na guia Tendência de Consumo, os gráficos de consumo do serviço complementar de proteção de dados avançada exibem os detalhes de consumo discretos apenas do site primário. Como cada site parceiro em uma configuração MetroCluster atua tanto como origem quanto como espelho, o consumo total em cada site inclui os volumes de origem e de espelho criados nesse site.
Níveis de serviço de desempenho básico Para os níveis de serviço de desempenho básico, cada volume é cobrado conforme provisionado nos sites primário e espelho, e, portanto, o mesmo gráfico de barras é dividido de acordo com o consumo nos sites primário e espelho.
Visão principal da assinatura

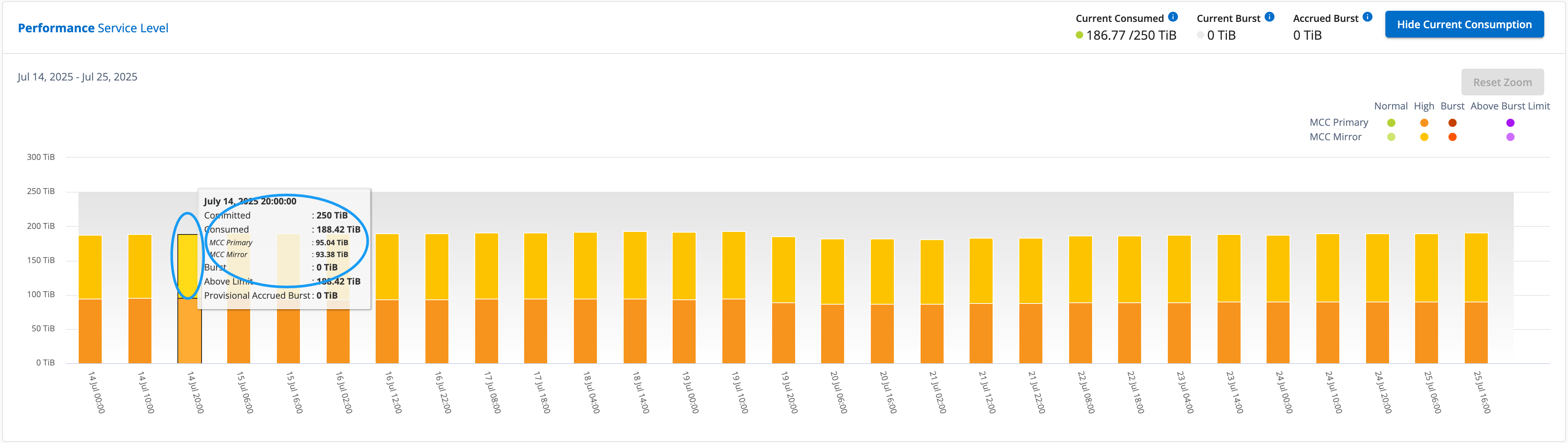

A imagem a seguir exibe os gráficos para o nível de serviço Performance (nível de serviço de desempenho base). O mesmo gráfico de dados históricos também indica o consumo do site espelho em um tom mais claro do mesmo código de cor usado para o site primário. Passe o cursor sobre o gráfico para visualizar a distribuição do consumo em TiB para cada site. Neste exemplo, os valores são 95,04 TiB para o site primário e 93,38 TiB para o site espelho.

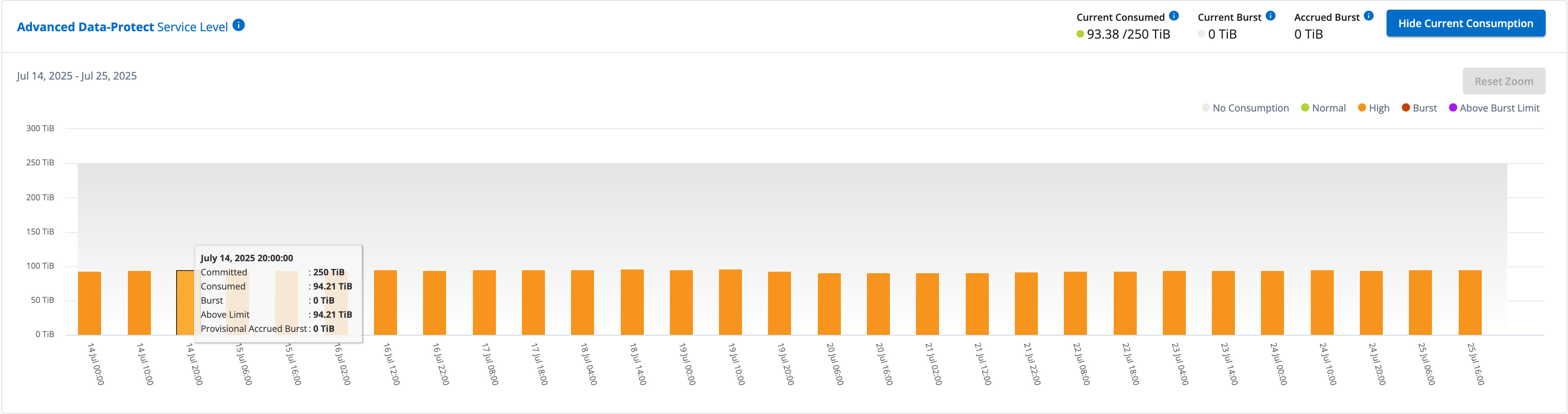

Para o nível de serviço Advanced Data-Protect de desempenho, o gráfico aparece da seguinte forma:
O consumo exibido de 94,21 TiB representa o uso da assinatura principal. Como a proteção avançada de dados divide o consumo entre sites parceiros com assinaturas separadas, este gráfico mostra apenas o uso do site principal. Para saber mais sobre os preços do serviço adicional de proteção avançada de dados, consulte "Entenda preços".
Visualização da assinatura de espelhamento
Ao verificar a assinatura de espelhamento, você pode ver que o gráfico de barras para o nível de serviço Performance (nível de serviço de desempenho base) no mesmo ponto de coleta de dados que o site parceiro está invertido, e a distribuição do consumo nos sites primário e espelho é de 93,38 TiB e 95,04 TiB, respectivamente.

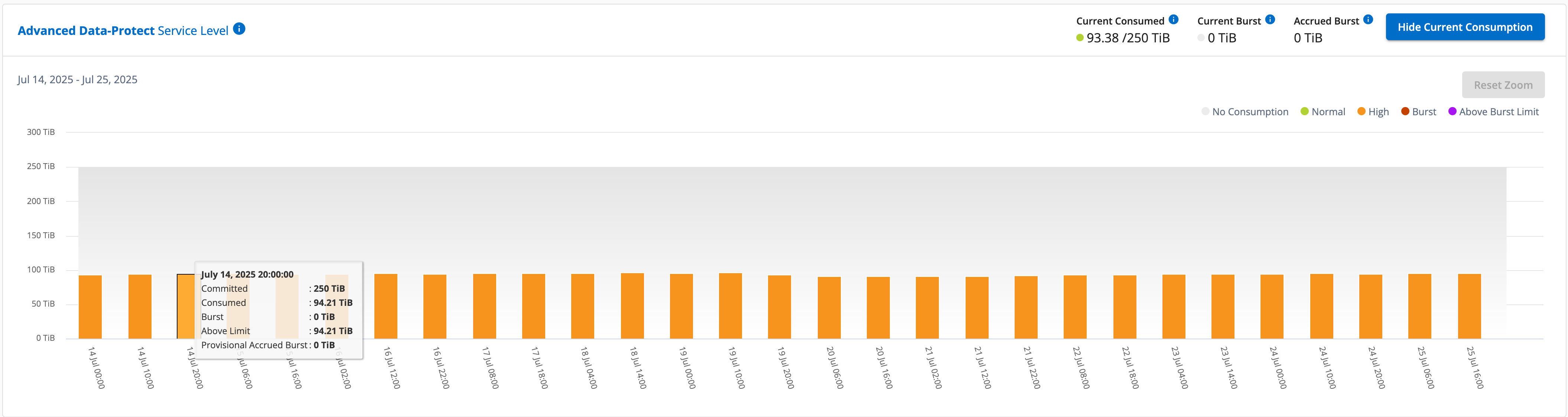

Para o nível de serviço Advanced Data-Protect, o gráfico aparece da seguinte forma para o mesmo ponto de coleta que no site do parceiro:
Para obter informações sobre como MetroCluster protege seus dados, consulte "Entendendo a proteção de dados e a recuperação de desastres do MetroCluster".
