Configurar recuperação de desastres para armazenamentos de dados NFS usando o VMware Site Recovery Manager
Sugerir alterações
PDFs
Implemente a recuperação de desastres para armazenamentos de dados NFS usando o VMware Site Recovery Manager (SRM) e as ONTAP tools for VMware vSphere 10. Este procedimento inclui a configuração do SRM com servidores vCenter em sites primários e secundários, a instalação do ONTAP Storage Replication Adapter (SRA), o estabelecimento de relacionamentos SnapMirror entre sistemas de armazenamento ONTAP e a configuração da recuperação de site para o SRM.
A utilização de ONTAP tools for VMware vSphere 10 e o Site Replication Adapter (SRA) em conjunto com o VMware Site Recovery Manager (SRM) traz valor significativo aos esforços de recuperação de desastres. As ferramentas ONTAP 10 fornecem recursos de armazenamento robustos, incluindo alta disponibilidade nativa e escalabilidade para o VASA Provider, suportando iSCSI e NFS vVols. Isso garante a disponibilidade dos dados e simplifica o gerenciamento de vários servidores VMware vCenter e clusters ONTAP . Ao usar o SRA com o VMware Site Recovery Manager, as organizações podem obter replicação e failover perfeitos de máquinas virtuais e dados entre sites, permitindo processos eficientes de recuperação de desastres. A combinação das ferramentas ONTAP e do SRA capacita as empresas a proteger cargas de trabalho críticas, minimizar o tempo de inatividade e manter a continuidade dos negócios diante de eventos imprevistos ou desastres.
As ferramentas ONTAP 10 simplificam os recursos de gerenciamento e eficiência de armazenamento, aumentam a disponibilidade e reduzem os custos de armazenamento e a sobrecarga operacional, independentemente de você usar SAN ou NAS. Ele usa as melhores práticas para provisionar armazenamentos de dados e otimiza as configurações do host ESXi para ambientes de armazenamento em bloco e NFS. Para todos esses benefícios, a NetApp recomenda este plug-in ao usar o vSphere com sistemas que executam o software ONTAP .
O SRA é usado junto com o SRM para gerenciar a replicação de dados de VM entre sites de produção e recuperação de desastres para armazenamentos de dados VMFS e NFS tradicionais e também para testes não disruptivos de réplicas de DR. Ajuda a automatizar as tarefas de descoberta, recuperação e reproteção.
Neste cenário, demonstraremos como implantar e usar o gerenciador do VMWare Site Recovery para proteger armazenamentos de dados e executar um teste e um failover final para um site secundário. Reproteção e failback também são discutidos.
Visão geral do cenário
Este cenário abrange as seguintes etapas de alto nível:
-
Configure o SRM com servidores vCenter em sites primários e secundários.
-
Instale o adaptador SRA para ONTAP tools for VMware vSphere 10 e registre-se no vCenters.
-
Crie relacionamentos SnapMirror entre sistemas de armazenamento ONTAP de origem e destino
-
Configurar o Site Recovery para SRM.
-
Realizar teste e failover final.
-
Discuta sobre reproteção e failback.
Arquitetura
O diagrama a seguir mostra uma arquitetura típica do VMware Site Recovery com ONTAP tools for VMware vSphere 10 configuradas em uma configuração de alta disponibilidade de 3 nós.
Pré-requisitos
Este cenário requer os seguintes componentes e configurações:
-
Clusters vSphere 8 instalados nos locais primário e secundário com rede adequada para comunicações entre ambientes.
-
Sistemas de armazenamento ONTAP nos locais primário e secundário, com portas de dados físicas em switches Ethernet dedicadas ao tráfego de armazenamento NFS.
-
As ONTAP tools for VMware vSphere 10 estão instaladas e têm ambos os servidores vCenter registrados.
-
Os dispositivos do VMware Site Replication Manager foram instalados para os sites principal e secundário.
-
Mapeamentos de inventário (rede, pasta, recurso, política de armazenamento) foram configurados para SRM.
-
A NetApp recomenda projetos de rede redundantes para NFS, fornecendo tolerância a falhas para sistemas de armazenamento, switches, adaptadores de rede e sistemas host. É comum implantar o NFS com uma única sub-rede ou várias sub-redes, dependendo dos requisitos arquitetônicos.
Consulte "Melhores práticas para executar o NFS com o VMware vSphere" para obter informações detalhadas específicas do VMware vSphere.
Para obter orientação de rede sobre o uso do ONTAP com o VMware vSphere, consulte o "Configuração de rede - NFS" seção da documentação dos aplicativos empresariais da NetApp .
Para obter a documentação da NetApp sobre o uso do armazenamento ONTAP com VMware SRM, consulte "Gerenciador de recuperação de site VMware com ONTAP"
Etapas de implantação
As seções a seguir descrevem as etapas de implantação para implementar e testar uma configuração do VMware Site Recovery Manager com o sistema de armazenamento ONTAP .
Crie um relacionamento SnapMirror entre sistemas de armazenamento ONTAP
Um relacionamento SnapMirror deve ser estabelecido entre os sistemas de armazenamento ONTAP de origem e destino para que os volumes do armazenamento de dados sejam protegidos.
Consulte a documentação do ONTAP a partir de "AQUI" para obter informações completas sobre como criar relacionamentos SnapMirror para volumes ONTAP .
As instruções passo a passo estão descritas no documento a seguir, localizado"AQUI" . Estas etapas descrevem como criar relacionamentos de peer de cluster e peer de SVM e, em seguida, relacionamentos SnapMirror para cada volume. Essas etapas podem ser executadas no ONTAP System Manager ou usando o ONTAP CLI.
Configurar o dispositivo SRM
Conclua as etapas a seguir para configurar o dispositivo SRM e o adaptador SRA.
Conecte o dispositivo SRM para sites primários e secundários
As etapas a seguir devem ser concluídas para os sites primário e secundário.
-

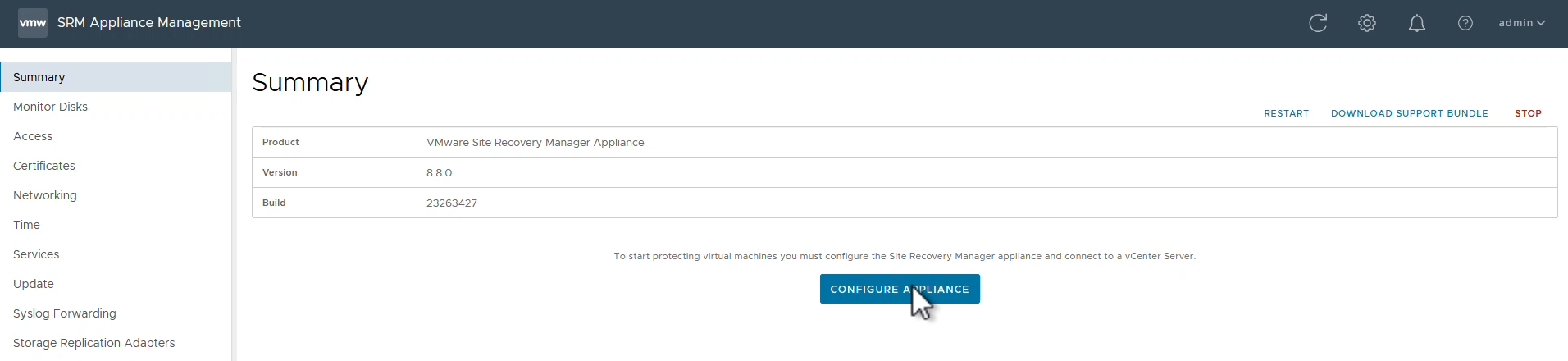

Em um navegador da web, navegue até
https://<SRM_appliance_IP>:5480e faça login. Clique em Configurar Appliance para começar.
-
Na página Platform Services Controller do assistente Configurar Site Recovery Manager, preencha as credenciais do servidor vCenter no qual o SRM será registrado. Clique em Avançar para continuar.
-
Na página vCenter Server, visualize o vServer conectado e clique em Avançar para continuar.
-
Na página Nome e extensão, preencha um nome para o site do SRM, um endereço de e-mail de administrador e o host local a ser usado pelo SRM. Clique em Avançar para continuar.
-
Na página Pronto para concluir, revise o resumo das alterações
Configurar SRA no dispositivo SRM
Conclua as seguintes etapas para configurar o SRA no dispositivo SRM:
-
Baixe o SRA para ferramentas ONTAP 10 em "Site de suporte da NetApp" e salve o arquivo tar.gz em uma pasta local.
-
No dispositivo de gerenciamento SRM, clique em Adaptadores de replicação de armazenamento no menu à esquerda e depois em Novo adaptador.
-
Siga as etapas descritas no site de documentação das ferramentas ONTAP 10 em "Configurar SRA no dispositivo SRM" . Uma vez concluído, o SRA pode se comunicar com o SRA usando o endereço IP fornecido e as credenciais do servidor vCenter.
Configurar a recuperação do site para SRM
Conclua as etapas a seguir para configurar o emparelhamento de sites, criar grupos de proteção,
Configurar o emparelhamento de sites para SRM
A etapa a seguir é concluída no cliente vCenter do site principal.
-
No cliente vSphere, clique em Site Recovery no menu à esquerda. Uma nova janela do navegador é aberta na interface de gerenciamento do SRM no site principal.
-
Na página Recuperação de Site, clique em NOVO PAR DE SITES.
-
Na página Tipo de par do Assistente para novo par, verifique se o servidor vCenter local está selecionado e selecione o Tipo de par. Clique em Avançar para continuar.
-
Na página Peer vCenter, preencha as credenciais do vCenter no site secundário e clique em Find vCenter Instances. Verifique se a instância do vCenter foi descoberta e clique em Avançar para continuar.
-
Na página Serviços, marque a caixa ao lado do pareamento de sites proposto. Clique em Avançar para continuar.
-
Na página Pronto para concluir, revise a configuração proposta e clique no botão Concluir para criar o Emparelhamento de Sites
-
O novo Par de Sites e seu resumo podem ser visualizados na página Resumo.
Adicionar um par de matrizes para SRM
A etapa seguinte é concluída na interface do Site Recovery do site principal.
-
Na interface do Site Recovery, navegue até Configurar > Replicação baseada em matriz > Pares de matriz no menu à esquerda. Clique em ADICIONAR para começar.
-
Na página Adaptador de replicação de armazenamento do assistente Adicionar par de matrizes, verifique se o adaptador SRA está presente para o site principal e clique em Avançar para continuar.
-
Na página Gerenciador de array local, insira um nome para o array no site principal, o FQDN do sistema de armazenamento, os endereços IP do SVM que atendem ao NFS e, opcionalmente, os nomes dos volumes específicos a serem descobertos. Clique em Avançar para continuar.
-
No Gerenciador de array remoto preencha as mesmas informações da última etapa para o sistema de armazenamento ONTAP no site secundário.
-
Na página Pares de matrizes, selecione os pares de matrizes a serem habilitados e clique em Avançar para continuar.
-
Revise as informações na página Pronto para concluir e clique em Concluir para criar o par de matrizes.
Configurar grupos de proteção para SRM
A etapa seguinte é concluída na interface do Site Recovery do site principal.
-
Na interface do Site Recovery, clique na aba Grupos de Proteção e depois em Novo Grupo de Proteção para começar.
-
Na página Nome e direção do assistente Novo Grupo de Proteção, forneça um nome para o grupo e escolha a direção do site para proteção dos dados.
-
Na página Tipo, selecione o tipo de grupo de proteção (datastore, VM ou vVol) e selecione o par de matrizes. Clique em Avançar para continuar.
-
Na página Grupos de armazenamento de dados, selecione os armazenamentos de dados a serem incluídos no grupo de proteção. As VMs atualmente residentes no armazenamento de dados são exibidas para cada armazenamento de dados selecionado. Clique em Avançar para continuar.
-
Na página Plano de recuperação, opcionalmente escolha adicionar o grupo de proteção a um plano de recuperação. Nesse caso, o plano de recuperação ainda não foi criado, então Não adicionar ao plano de recuperação está selecionado. Clique em Avançar para continuar.
-
Na página Pronto para concluir, revise os novos parâmetros do grupo de proteção e clique em Concluir para criar o grupo.
Configurar o plano de recuperação para SRM
A etapa seguinte é concluída na interface do Site Recovery do site principal.
-
Na interface do Site Recovery, clique na aba Plano de recuperação e depois em Novo plano de recuperação para começar.
-
Na página Nome e direção do assistente Criar plano de recuperação, forneça um nome para o plano de recuperação e escolha a direção entre os sites de origem e destino. Clique em Avançar para continuar.
-
Na página Grupos de proteção, selecione os grupos de proteção criados anteriormente para incluir no plano de recuperação. Clique em Avançar para continuar.
-
Em Redes de Teste configure redes específicas que serão usadas durante o teste do plano. Se não houver mapeamento ou se nenhuma rede for selecionada, uma rede de teste isolada será criada. Clique em Avançar para continuar.
-
Na página Pronto para concluir, revise os parâmetros escolhidos e clique em Concluir para criar o plano de recuperação.
Operações de recuperação de desastres com SRM
Nesta seção, várias funções de uso de recuperação de desastres com SRM serão abordadas, incluindo teste de failover, execução de failover, execução de reproteção e failback.
Consulte "Melhores práticas operacionais" para obter mais informações sobre como usar o armazenamento ONTAP com operações de recuperação de desastres do SRM.
Testando failover com SRM
A etapa seguinte é concluída na interface do Site Recovery.
-
Na interface do Site Recovery, clique na aba Plano de recuperação e selecione um plano de recuperação. Clique no botão Testar para começar a testar o failover para o site secundário.
-
Você pode visualizar o progresso do teste no painel de tarefas do Site Recovery e também no painel de tarefas do vCenter.
-
O SRM envia comandos via SRA para o sistema de armazenamento ONTAP secundário. Um FlexClone do snapshot mais recente é criado e montado no cluster secundário do vSphere. O armazenamento de dados recém-montado pode ser visualizado no inventário de armazenamento.
-
Após a conclusão do teste, clique em Limpeza para desmontar o armazenamento de dados e retornar ao ambiente original.
Executar plano de recuperação com SRM
Execute uma recuperação completa e failover para o site secundário.
-
Na interface do Site Recovery, clique na aba Plano de recuperação e selecione um plano de recuperação. Clique no botão Executar para iniciar o failover para o site secundário.
-
Após a conclusão do failover, você poderá ver o armazenamento de dados montado e as VMs registradas no site secundário.
Funções adicionais são possíveis no SRM após a conclusão de um failover.
Reproteção: Uma vez concluído o processo de recuperação, o local de recuperação previamente designado assume a função do novo local de produção. No entanto, é importante observar que a replicação do SnapMirror é interrompida durante a operação de recuperação, deixando o novo site de produção vulnerável a desastres futuros. Para garantir proteção contínua, é recomendável estabelecer uma nova proteção para o novo local de produção, replicando-a para outro local. Nos casos em que o site de produção original permanece funcional, o administrador do VMware pode reutilizá-lo como um novo site de recuperação, revertendo efetivamente a direção da proteção. É crucial destacar que a reproteção só é viável em falhas não catastróficas, necessitando da eventual recuperação dos servidores vCenter originais, servidores ESXi, servidores SRM e seus respectivos bancos de dados. Caso esses componentes não estejam disponíveis, será necessária a criação de um novo grupo de proteção e um novo plano de recuperação.
Failback: Uma operação de failback é um failover reverso, retornando operações ao site original. É crucial garantir que o site original tenha recuperado a funcionalidade antes de iniciar o processo de failback. Para garantir um failback tranquilo, é recomendável realizar um failover de teste após concluir o processo de reproteção e antes de executar o failback final. Essa prática serve como uma etapa de verificação, confirmando que os sistemas no site original são totalmente capazes de lidar com a operação. Seguindo essa abordagem, você pode minimizar os riscos e garantir uma transição mais confiável de volta ao ambiente de produção original.
Informações adicionais
Para obter a documentação da NetApp sobre o uso do armazenamento ONTAP com VMware SRM, consulte "Gerenciador de recuperação de site VMware com ONTAP"
Para obter informações sobre como configurar sistemas de armazenamento ONTAP , consulte o"Documentação do ONTAP 9" centro.
Para obter informações sobre como configurar o VCF, consulte"Documentação do VMware Cloud Foundation" .
