将非活动数据分层到低成本对象存储

贡献者

通过将热数据的 SSD 或 HDD 性能层与非活动数据的对象存储容量层相结合,您可以降低 Cloud Volumes ONTAP 的存储成本。数据分层由 FabricPool 技术提供支持。有关简要概述,请参见 "数据分层概述"

要设置数据分层,您需要执行以下操作:

一个 选择支持的配置

支持大多数配置。如果您的 Cloud Volumes ONTAP 系统运行的是最新版本,则最好继续操作。 "了解更多信息。"

两个 确保 Cloud Volumes ONTAP 与对象存储之间的连接
三个 确保已启用分层的聚合

必须在聚合上启用数据分层,才能在卷上启用数据分层。您应了解新卷和现有卷的要求。 了解更多信息。

四个 创建,修改或复制卷时,请选择分层策略

在创建、修改或复制卷时、BlueXP会提示您选择分层策略。

备注
数据分层不需要什么?
  • 您无需安装功能许可证即可启用数据分层。

  • 您无需为容量层创建对象存储。BlueXP可以为您提供这种服务。

  • 您无需在系统级别启用数据分层。

    在创建系统时、BlueXP会为冷数据创建一个对象存储、 只要没有连接或权限问题。之后,您只需在卷上启用数据分层(在某些情况下, 在聚合上)。

支持数据分层的配置

您可以在使用特定配置和功能时启用数据分层。

AWS支持

  • 从Cloud Volumes ONTAP 9.2开始、AWS支持数据分层。

  • 性能层可以是通用 SSD ( GP3 或 GP2 )或配置的 IOPS SSD ( IO1 )。

    备注 使用吞吐量优化型 HDD ( st1 )时,不建议将数据分层到对象存储。

支持 Azure

  • Azure支持数据分层、如下所示:

    • 使用单节点系统时为9.4版

    • 使用HA对的9.6版

  • 性能层可以是高级SSD受管磁盘、标准SSD受管磁盘或标准HDD受管磁盘。

支持Google Cloud

  • 从Cloud Volumes ONTAP 9.6开始、Google Cloud支持数据分层。

  • 性能层可以是 SSD 永久性磁盘,平衡永久性磁盘或标准永久性磁盘。

功能互操作性

  • 加密技术支持数据分层。

  • 必须在卷上启用精简配置。

要求

根据您的云提供商,必须设置某些连接和权限,以便 Cloud Volumes ONTAP 可以将冷数据分层到对象存储。

将冷数据分层到 AWS S3 的要求

确保 Cloud Volumes ONTAP 已连接到 S3 。提供该连接的最佳方法是创建到 S3 服务的 VPC 端点。有关说明,请参见 "AWS 文档:创建网关端点"

创建 VPC 端点时,请确保选择与 Cloud Volumes ONTAP 实例对应的区域、 VPC 和路由表。您还必须修改安全组才能添加出站 HTTPS 规则、该规则允许通信到 S3 端点。否则, Cloud Volumes ONTAP 无法连接到 S3 服务。

将冷数据分层到 Azure Blob 存储的要求

只要BlueXP具有所需权限、您就无需在性能层和容量层之间设置连接。如果Connector的自定义角色具有以下权限、则BlueXP将为您启用vNet服务端点:

"Microsoft.Network/virtualNetworks/subnets/write",
"Microsoft.Network/routeTables/join/action",

默认情况下、权限包括在自定义角色中。 "查看Connector的Azure权限"

将冷数据分层到 Google Cloud 存储分段的要求

在实施要求后启用数据分层

只要不存在连接或权限问题、BlueXP就会在创建系统时为冷数据创建一个对象存储。如果在创建系统之前未实施上述要求、则需要通过API或System Manager手动启用分层、从而创建对象存储。

备注 未来的Cloud Volumes ONTAP版本将提供通过BlueXP用户界面启用层的功能。

确保在聚合上启用分层

必须在聚合上启用数据分层,才能在卷上启用数据分层。您应了解新卷和现有卷的要求。

  • * 新卷 *

    如果要在新卷上启用数据分层,则无需担心在聚合上启用数据分层。BlueXP会在已启用分层的现有聚合上创建卷、或者如果尚未存在已启用数据分层的聚合、则它会为卷创建一个新聚合。

  • * 现有卷 *

    如果要在现有卷上启用数据分层,则需要确保在底层聚合上启用数据分层。如果现有聚合未启用数据分层,则需要使用 System Manager 将现有聚合附加到对象存储。

确认是否已在聚合上启用分层的步骤
  1. 在BlueXP中打开工作环境。

  2. 单击聚合选项卡。

  3. 导航到所需的区块、并验证是否已在聚合上启用或禁用分层。

    一个屏幕截图、用于显示有关BlueXP中包含分层状态的聚合的信息。

在聚合上启用分层的步骤
  1. 在 System Manager 中,单击 * 存储 > 层 * 。

  2. 单击聚合的操作菜单并选择 * 附加云层 * 。

  3. 选择要附加的云层,然后单击 * 保存 * 。

下一步是什么?

现在,您可以在新卷和现有卷上启用数据分层,如下一节所述。

对读写卷中的数据进行分层

Cloud Volumes ONTAP 可以将读写卷上的非活动数据分层到经济高效的对象存储中,从而腾出性能层来存储热数据。

步骤
  1. 在工作环境下的卷选项卡中、创建新卷或更改现有卷的层:

    任务 Action

    创建新卷

    单击 * 添加新卷 * 。

    修改现有卷

    选择所需的卷磁贴、单击*管理卷*以访问管理卷右侧面板、然后单击右侧面板下的*高级操作*和*更改分层策略*。

  2. 选择分层策略。

    有关这些策略的问题描述,请参见 "数据分层概述"

    • 示例 *

      屏幕截图、显示可用于更改卷分层策略的选项。

    如果启用了数据分层的聚合尚不存在、则BlueXP将为卷创建一个新聚合。

对数据保护卷中的数据进行分层

Cloud Volumes ONTAP 可以将数据从数据保护卷分层到容量层。如果激活目标卷、则数据将在读取时逐渐移动到性能层。

步骤
  1. 从左侧导航菜单中、选择*存储>画布*。

  2. 在 " 画布 " 页面上,选择包含源卷的工作环境,然后将其拖动到要将该卷复制到的工作环境。

  3. 按照提示操作、直至到达分层页面并启用到对象存储的数据分层。

    • 示例 *

      复制卷时显示 S3 分层选项的屏幕快照。

    有关复制数据的帮助,请参见 "将数据复制到云中或从云中复制数据"

更改分层数据的存储类

部署 Cloud Volumes ONTAP 后,您可以通过更改 30 天内未访问的非活动数据的存储类来降低存储成本。如果您确实访问数据,访问成本会更高,因此在更改存储类之前,必须考虑到这一点。

分层数据的存储类在系统范围内—不是每个卷的 ​it 。

有关支持的存储类的信息,请参见 "数据分层概述"

步骤
  1. 在工作环境中,单击菜单图标,然后单击 * 存储类 * 或 * Blob 存储分层 * 。

  2. 选择一个存储类,然后单击 * 保存 * 。

更改数据分层的可用空间比率

数据分层的可用空间比率用于定义将数据分层到对象存储时, Cloud Volumes ONTAP SSD/HDD 上需要多少可用空间。默认设置为 10% 的可用空间,但您可以根据需要调整此设置。

例如,您可以选择小于 10% 的可用空间,以确保您正在利用所购买的容量。然后、当需要额外容量时、BlueXP可以为您购买额外的磁盘(直到达到聚合的磁盘限制为止)。

注意 如果空间不足,则 Cloud Volumes ONTAP 无法移动数据,并且可能会出现性能下降。任何更改都应谨慎进行。如果您不确定,请联系 NetApp 支持部门以获得指导。

此比率对于灾难恢复场景非常重要,因为从对象存储读取数据时, Cloud Volumes ONTAP 会将数据移至 SSD/HDD 以提高性能。如果空间不足,则 Cloud Volumes ONTAP 无法移动数据。在更改比率时,请考虑这一点,以便满足您的业务需求。

步骤
  1. 在BlueXP控制台的右上角,单击*设置*图标,然后选择* Cloud Volumes ONTAP设置*。

    一个屏幕截图、显示了BlueXP控制台右上角的设置图标。

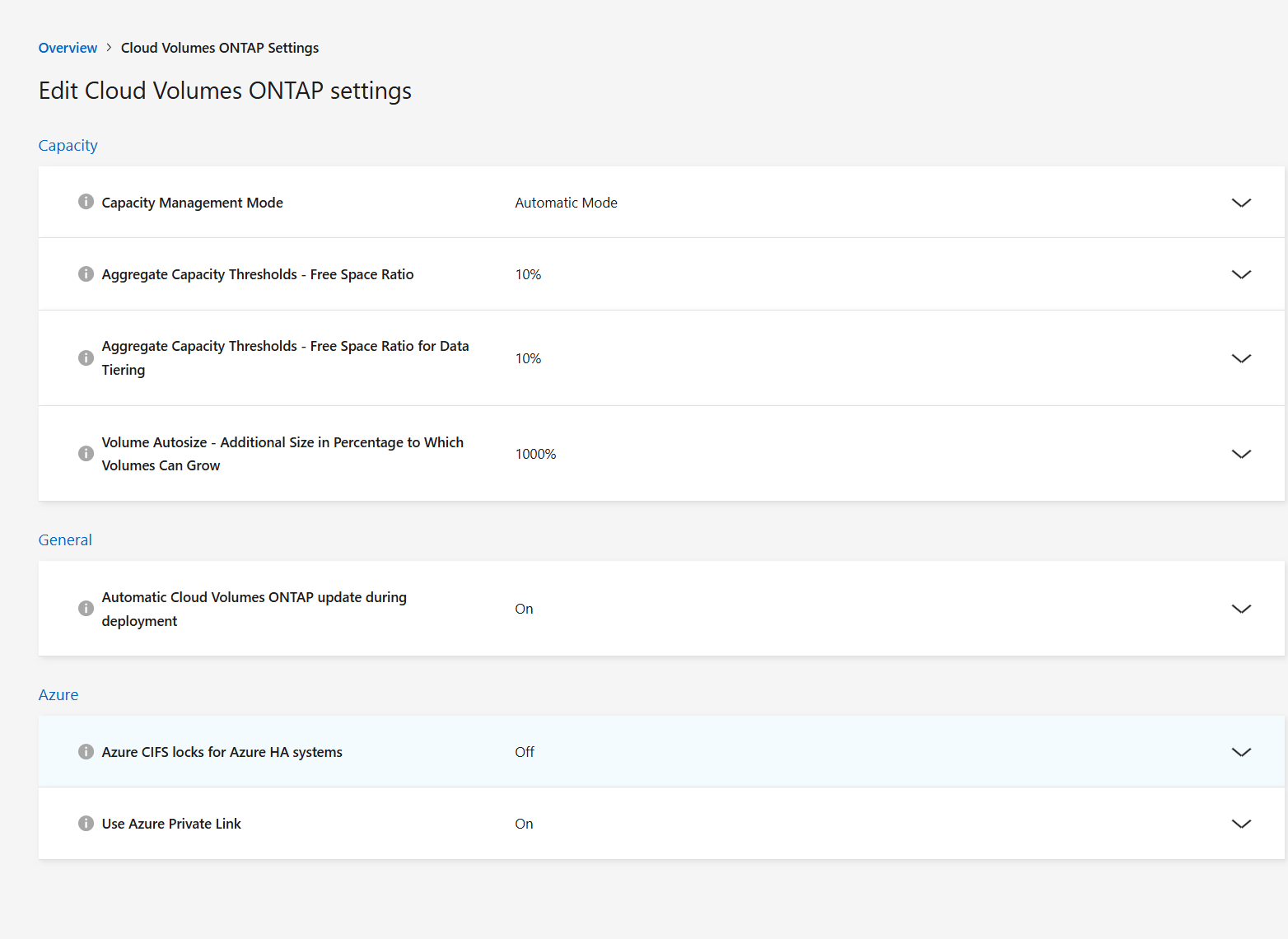

  2. 在 * 容量 * 下,单击 * 聚合容量阈值 - 数据分层的可用空间比率 * 。

  3. 根据需要更改可用空间比率,然后单击 * 保存 * 。

更改自动分层策略的冷却期

如果您使用 _auto_tiering 策略在 Cloud Volumes ONTAP 卷上启用了数据分层,则可以根据业务需求调整默认冷却期。仅使用API和CLI支持此操作。

冷却期是指卷中的用户数据在被视为 " 冷 " 并移至对象存储之前必须保持非活动状态的天数。

自动分层策略的默认冷却期为 31 天。您可以按如下所示更改冷却期:

  • 9.8 或更高版本: 2 天到 183 天

  • 9.7 或更早版本: 2 天到 63 天

步骤
  1. 创建卷或修改现有卷时,请在 API 请求中使用 minimumCoolingDays 参数。
