更换 H610S 节点

贡献者 netapp-pcarriga
PDF

如果风扇、中央处理器 (CPU) 或双列直插式内存模块 (DIMM) 出现故障，或者需要修复过热问题或启动过程问题，则可能需要更换机箱。机箱前部的琥珀色 LED 指示灯闪烁，表示可能需要更换机箱。在继续操作之前，您应该联系NetApp支持。

备注 参见"知识库文章"有关 H610S 节点的安装要求的信息。根据存储集群中现有 Element 软件版本，新的和备用的 H610S 存储节点可能具有额外的安装要求。请联系NetApp支持以获取更多信息。
提示 对于 H610S 而言，“节点”和“机箱”这两个术语可以互换使用，H610S 是一个机架单元 (1U) 机箱。

添加和删除驱动器的最佳实践

向集群添加驱动器时，应遵循以下最佳实践：

  • 添加所有块驱动器，并确保在添加切片驱动器之前完成块同步。

  • 对于 Element 软件 10.x 及更高版本，请一次性添加所有块驱动器。请确保一次操作的节点不超过三个。

  • 对于 Element 软件 9.x 及更早版本，请一次添加三个驱动器，待它们完全同步后再添加下一组三个驱动器。

  • 移除切片驱动器，并确保切片同步完成后再移除块驱动器。

  • 一次性从单个节点移除所有块驱动器。在继续处理下一个节点之前，请确保所有区块同步都已完成。

你需要什么

  • 您已联系NetApp支持团队。如果您要订购替换件，则应向NetApp支持部门提交案例。

  • 您已获得替换节点。

  • 您佩戴了静电放电 (ESD) 腕带，或者采取了其他防静电防护措施。

  • 如果您需要执行恢复出厂设置 (RTFI) 过程，您已经获得了 USB 密钥。 NetApp支持团队可以帮助您确定是否需要执行 RTFI 流程。

  • 你拥有键盘和显示器。

  • 您已从集群中正确移除故障节点。

  • 如果 DIMM 发生故障，则在将节点从集群中移除之前，您应该先移除驱动器。

关于此任务

Element UI 中的警报会在主机发生故障时发出提醒。您必须将 VMware vSphere Web Client 中故障主机的序列号与节点背面标签上的序列号进行匹配。

步骤

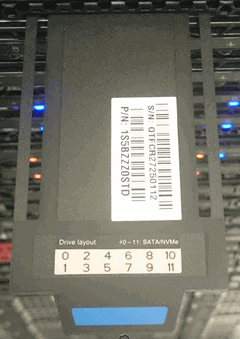

  1. 找到故障机箱正面的服务标签。

    显示 H610S 机箱正面的服务标签。

  2. 请核实服务标签上的序列号是否与您订购更换机箱时获得的NetApp支持案例编号一致。

  3. 将键盘和显示器连接到故障机箱的背面。

  4. 请向NetApp支持部门核实故障节点的序列号。

  5. 关闭机箱电源。

  6. 在前面板上贴上硬盘标签，在后面板上贴上线缆标签，标明它们的位置，以便更换后可以将它们放回原来的位置。请参见下图，了解硬盘在机箱中的位置：

    图中显示了 H610S 机箱的正面，并标明了各个驱动器的位置。

  7. 拆下电缆。

  8. 拧下安装耳上的蝶形螺钉，即可拆下机箱。您应该将故障机箱打包并退回给NetApp。

  9. 安装替换机箱。

  10. 小心地将硬盘从故障机箱中取出，然后插入替换机箱中。

    备注 你应该将硬盘重新插入到你之前取出它们时所在的插槽中。

  11. 将电源单元从故障机箱中取出，然后插入替换机箱中。

  12. 将电源线和网线插入原来的接口。

  13. 可以将小型可插拔 (SFP) 收发器插入替换节点的 10GbE 端口。在连接 10GbE 端口之前，应该先将它们移除。

    备注 如果您的交换机无法识别线缆，请参阅交换机供应商的文档。

  14. 按下前面板上的电源按钮，启动机箱。节点启动大约需要五分三十秒。

  15. 执行配置步骤。
