为 Proxmox 虚拟环境配置ONTAP存储

贡献者 netapp-jsnyder kevin-hoke
PDF

使用 NAS、SAN 和 SMB/CIFS 协议通过 Proxmox 虚拟环境 (VE) 配置ONTAP存储。 Proxmox VE 中的共享存储减少了实时 VM 迁移的时间，并为整个环境中的备份和一致模板提供了更好的目标。

Proxmox VE 主机需要将 FC、以太网或其他受支持的接口连接到交换机，并与ONTAP逻辑接口进行通信。始终检查 "互操作性表工具"了解支持的配置。

高级ONTAP功能

共同特征

  • 扩展集群

  • 安全身份验证和 RBAC 支持

  • 零信任多管理员支持

  • 安全多租户

  • 使用SnapMirror复制数据。

  • 使用快照进行时间点复制。

  • 节省空间的克隆。

  • 存储效率功能，如重复数据删除、压缩等。

  • Trident CSI 对 Kubernetes 的支持

  • Snaplock

  • 防篡改快照副本锁定

  • 加密支持

  • FabricPool将冷数据分层到对象存储。

  • BlueXP和 CloudInsights 集成。

  • Microsoft 卸载数据传输 (ODX)

NAS

  • FlexGroup卷是一个横向扩展 NAS 容器，提供高性能以及负载分配和可扩展性。

  • FlexCache允许数据在全球范围内分发，同时仍提供对数据的本地读写访问。

  • 多协议支持使得相同的数据可以通过 SMB 和 NFS 访问。

  • NFS nConnect 允许每个 TCP 连接建立多个 TCP 会话，从而增加网络吞吐量。这增加了现代服务器上可用的高速网卡的利用率。

  • NFS 会话中继提供了更高的数据传输速度、高可用性和容错能力。

  • SMB 多通道提供了更高的数据传输速度、高可用性和容错能力。

  • 与 Active Directory/LDAP 集成以获得文件权限。

  • 通过 TLS 与 NFS 建立安全连接。

  • NFS Kerberos 支持。

  • 通过 RDMA 实现的 NFS。

  • Windows 和 Unix 身份之间的名称映射。

  • 自主勒索软件保护。

  • 文件系统分析。

SAN

  • 使用SnapMirror主动同步跨故障域扩展集群。

  • ASA模型提供主动/主动多路径和快速路径故障转移。

  • 支持FC、iSCSI、NVMe-oF协议。

  • 支持 iSCSI CHAP 相互认证。

  • 选择性 LUN 映射和端口集。

ONTAP支持的 Proxmox VE 存储类型

NAS 协议（NFS/SMB）支持 Proxmox VE 的所有内容类型，并且通常在数据中心级别配置一次。客户虚拟机可以使用 NAS 存储上的 raw、qcow2 或 VMDK 类型的磁盘。 ONTAP快照可见，以便从客户端访问数据的时间点副本。采用 SAN 协议（FC/iSCSI/NVMe-oF）的块存储通常按主机配置，并且仅限于 Proxmox VE 支持的 VM 磁盘和容器映像内容类型。客户虚拟机和容器将块存储作为原始设备使用。

内容类型 NFS SMB/CIFS FC iSCSI NVMe-oF

备份

是

是

否1

否1

否1

VM 磁盘

是

是

是的2

是的2

是的2

CT体积

是

是

是的2

是的2

是的2

ISO 映像

是

是

否1

否1

否1

CT模板

是

是

否1

否1

否1

片段

是

是

否1

否1

否1

注释： 1 - 需要集群文件系统来创建共享文件夹并使用目录存储类型。 2——使用 LVM 存储类型。

SMB/CIFS存储

要利用 SMB/CIFS 文件共享，存储管理员需要执行某些任务，虚拟化管理员可以使用 Proxmox VE UI 或从 shell 挂载共享。 SMB 多通道提供容错功能并提高性能。有关详细信息，请参阅"TR4740 - SMB 3.0 多通道"

备注 密码将保存在明文文件中，只有 root 用户可以访问。请参阅"Proxmox VE 文档" 。
采用ONTAP 的SMB 共享存储池
<strong>存储管理任务</strong>

如果是ONTAP新手，请使用系统管理器界面完成这些任务以获得更好的体验。

  1. 确保 SVM 已启用 SMB。跟随"ONTAP 9 文档"了解更多信息。

  2. 每个控制器至少有两个生命。按照上述链接中的步骤操作。作为参考，这是此解决方案中使用的 lifs 的屏幕截图。

    nas接口详情

  3. 使用基于 Active Directory 或工作组的身份验证。按照上述链接中的步骤操作。

    加入域信息

  4. 创建卷。请记住选中跨集群分发数据的选项以使用FlexGroup。

    FlexGroup选项

  5. 创建 SMB 共享并调整权限。跟随"ONTAP 9 文档"了解更多信息。

    SMB 共享信息

  6. 向虚拟化管理员提供 SMB 服务器、共享名称和凭据，以便他们完成任务。

<strong>虚拟化管理任务</strong>

  1. 收集用于共享身份验证的 SMB 服务器、共享名称和凭据。

  2. 确保至少两个接口配置在不同的 VLAN 中（以实现容错）并且 NIC 支持 RSS。

  3. 如果使用管理 UI https:<proxmox-node>:8006 ，点击数据中心，选择存储，点击添加，选择SMB/CIFS。

    SMB存储导航

  4. 填写详细信息，共享名称将自动填充。确保选择了所有内容。单击“添加”。

    SMB 存储添加

  5. 要启用多通道选项，请转到集群中任意一个节点上的 shell，然后键入 pvesm set pvesmb01 --options multichannel,max_channels=4

    多通道设置

  6. 以下是 /etc/pve/storage.cfg 中针对上述任务的内容。

    SMB 的存储配置文件

NFS 存储

ONTAP支持 Proxmox VE 支持的所有 NFS 版本。为了提供容错和性能增强，确保"会话中继"被利用。要使用会话中继，至少需要 NFS v4.1。

如果是ONTAP新手，请使用系统管理器界面完成这些任务以获得更好的体验。

ONTAP的 NFS nconnect 选项
<strong>存储管理任务</strong>

  1. 确保 SVM 已启用 NFS。请参阅"ONTAP 9 文档"

  2. 每个控制器至少有两个生命。按照上述链接中的步骤操作。作为参考，这是我们在实验室中使用的 lifs 的屏幕截图。

    nas接口详情

  3. 创建或更新 NFS 导出策略，提供对 Proxmox VE 主机 IP 地址或子网的访问。参考"出口政策制定"和"向导出策略添加规则"。

  4. "创建卷" 。请记住选中跨集群分发数据的选项以使用FlexGroup。

    FlexGroup选项

  5. "为卷分配导出策略"

    NFS 卷信息

  6. 通知虚拟化管理员 NFS 卷已准备就绪。

<strong>虚拟化管理任务</strong>

  1. 确保至少两个接口配置在不同的 VLAN 中（以实现容错）。使用 NIC 绑定。

  2. 如果使用管理 UI https:<proxmox-node>:8006 ，点击数据中心，选择存储，点击添加，选择NFS。

    NFS存储导航

  3. 填写详细信息，提供服务器信息后，NFS 导出应填充并从列表中选择。记得选择内容选项。

    NFS 存储添加

  4. 对于会话中继，在每个 Proxmox VE 主机上，更新 /etc/fstab 文件以使用不同的 lif 地址以及 max_connect 和 NFS 版本选项挂载相同的 NFS 导出。

    会话主干的 fstab 条目

  5. 这是 NFS 的 /etc/pve/storage.cfg 中的内容。

    NFS 的存储配置文件

带有 iSCSI 的 LVM

使用ONTAP 的iSCSI LVM 共享池

要为 Proxmox 主机之间的共享存储配置逻辑卷管理器，请完成以下任务：

<strong>虚拟化管理任务</strong>

  1. 确保有两个 Linux Vlan 接口可用。

  2. 确保所有 Proxmox VE 主机上都安装了多路径工具。确保它在启动时启动。

    apt list | grep multipath-tools
# If need to install, execute the following line.
apt-get install multipath-tools
systemctl enable multipathd

  3. 收集所有 Proxmox VE 主机的 iscsi 主机 iqn 并将其提供给存储管理员。

    cat /etc/iscsi/initiator.name
<strong>存储管理任务</strong>

如果是ONTAP新手，请使用系统管理器以获得更好的体验。

  1. 确保 SVM 可用且启用了 iSCSI 协议。跟随"ONTAP 9 文档"

  2. 每个控制器有两个专用于 iSCSI 的 lif。

    iSCSI接口详细信息

  3. 创建 igroup 并填充主机 iscsi 启动器。

  4. 在 SVM 上创建具有所需大小的 LUN，并将其呈现给上述步骤中创建的 igroup。

    iscsi lun 详细信息

  5. 通知虚拟化管理员 lun 已创建。

<strong>虚拟化管理任务</strong>

  1. 进入管理界面 https:<proxmox node>:8006，点击数据中心，选择存储，点击添加，选择iSCSI。

    iscsi存储导航

  2. 提供存储 ID 名称。当没有通信问题时， ONTAP的 iSCSI lif 地址应该能够选择目标。由于我们的目的不是直接向来宾虚拟机提供 LUN 访问，因此请取消选中该选项。

    iscsi存储类型创建

  3. 现在，单击添加并选择 LVM。

    lvm存储导航

  4. 提供存储 ID 名称，选择与我们在上一步中创建的 iSCSI 存储匹配的基本存储。选择基本卷的 LUN。提供卷组名称。确保已选择共享。

    lvm存储创建

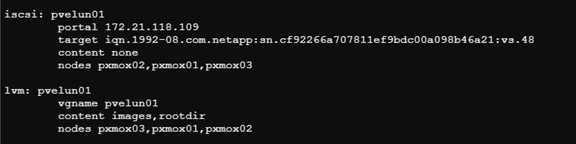

  5. 这是使用 iSCSI 卷的 LVM 的示例存储配置文件。

    lvm iscsi配置

带有 NVMe/TCP 的 LVM

使用ONTAP 的具有 NVMe/TCP 的 LVM 共享池

要为 Proxmox 主机之间的共享存储配置逻辑卷管理器，请完成以下任务：

<strong>虚拟化管理任务</strong>

  1. 确保有两个 Linux Vlan 接口可用。

  2. 在集群上的每个 Proxmox 主机上，执行以下命令来收集主机启动器信息。

    nvme show-hostnqn

  3. 向存储管理员提供收集到的主机 nqn 信息并请求所需大小的 nvme 命名空间。

<strong>存储管理任务</strong>

如果是ONTAP新手，请使用系统管理器以获得更好的体验。

  1. 确保 SVM 可用且启用了 NVMe 协议。参考"ONTAP 9 上的 NVMe 任务文档"。

  2. 创建 NVMe 命名空间。

    nvme 命名空间创建

  3. 创建子系统并分配主机 nqns（如果使用 CLI）。按照上面的参考链接。

  4. 通知虚拟化管理员 nvme 命名空间已创建。

<strong>虚拟化管理任务</strong>

  1. 导航到集群中每个 Proxmox VE 主机上的 shell 并创建 /etc/nvme/discovery.conf 文件并更新特定于您的环境的内容。

    root@pxmox01:~# cat /etc/nvme/discovery.conf
# Used for extracting default parameters for discovery
#
# Example:
# --transport=<trtype> --traddr=<traddr> --trsvcid=<trsvcid> --host-traddr=<host-traddr> --host-iface=<host-iface>

-t tcp -l 1800 -a 172.21.118.153
-t tcp -l 1800 -a 172.21.118.154
-t tcp -l 1800 -a 172.21.119.153
-t tcp -l 1800 -a 172.21.119.154

  2. 登录 nvme 子系统

    nvme connect-all

  3. 检查并收集设备详细信息。

    nvme list
nvme netapp ontapdevices
nvme list-subsys
lsblk -l

  4. 创建卷组

    vgcreate pvens02 /dev/mapper/<device id>

  5. 进入管理界面 https:<proxmox node>:8006，点击数据中心，选择存储，点击添加，选择LVM。

    lvm存储导航

  6. 提供存储 ID 名称，选择现有卷组并选择刚刚使用 cli 创建的卷组。记得检查共享选项。

    现有 vg 上的 lvm

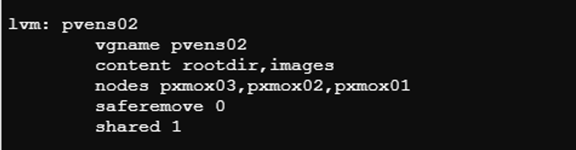

  7. 这是使用 NVMe/TCP 的 LVM 的示例存储配置文件

    NVM 上的 LVM TCP 配置
