将非活动Cloud Volumes ONTAP数据分层到低成本对象存储

贡献者 netapp-manini

您可以通过将用于热数据的 SSD 或 HDD 性能层与用于非活动数据的对象存储容量层相结合来降低Cloud Volumes ONTAP的存储成本。数据分层由FabricPool技术提供支持。有关高级概述,请参阅"数据分层概述"

要设置数据分层,您需要执行以下操作:

一个选择支持的配置

大多数配置都受支持。如果您拥有运行最新版本的Cloud Volumes ONTAP系统,那么您就可以开始了。"了解更多"

两个确保Cloud Volumes ONTAP与对象存储之间的连接
  • 对于 AWS,您需要一个 VPC Endpoint 到 S3。了解更多

  • 对于 Azure,只要NetApp控制台具有所需的权限,您就不需要执行任何操作。了解更多

  • 对于 Google Cloud,您需要配置私有 Google Access 子网并设置服务帐户。了解更多

三确保您已启用分层聚合

应在聚合上启用数据分层,以便在卷上启用它。您应该了解新卷和现有卷的要求。了解更多

四个创建、修改或复制卷时选择分层策略

当您创建、修改或复制卷时, NetApp控制台会提示您选择分层策略。

备注
数据分层不需要什么?
  • 您不需要安装功能许可证来启用数据分层。

  • 您不需要为容量层创建对象存储。控制台会为您完成该操作。

  • 您不需要在系统级别启用数据分层。

    控制台在创建系统时为冷数据创建对象存储,只要没有连接或权限问题 。之后,您只需要在卷上启用数据分层(在某些情况下,在聚合体上 )。

支持数据分层的配置

您可以在使用特定配置和功能时启用数据分层。

AWS 支持

  • 从Cloud Volumes ONTAP 9.2 开始,AWS 支持数据分层。

  • 性能层可以是通用 SSD(gp3 或 gp2)或预配置 IOPS SSD(io1)。

    备注 使用吞吐量优化 HDD (st1) 时,我们不建议将数据分层到对象存储。
  • 非活动数据分层存储到 Amazon S3 存储桶。不支持分层到其他提供商。

Azure 中的支持

  • Azure 支持数据分层,如下所示:

    • 9.4 版,带单节点系统

    • 9.6 版,配备 HA 对

  • 性能层可以是高级 SSD 托管磁盘、标准 SSD 托管磁盘或标准 HDD 托管磁盘。

  • 非活动数据分层到 Microsoft Azure Blob。不支持分层到其他提供商。

Google Cloud 支持

  • 从Cloud Volumes ONTAP 9.6 开始,Google Cloud 支持数据分层。

  • 性能层可以是 SSD 持久磁盘、平衡持久磁盘或标准持久磁盘。

  • 非活动数据分层存储到 Google Cloud Storage。不支持分层到其他提供商。

功能互操作性

  • 数据分层由加密技术支持。

  • 必须在卷上启用精简配置。

要求

根据您的云提供商,必须设置某些连接和权限,以便Cloud Volumes ONTAP可以将冷数据分层到对象存储。

将冷数据分层到 AWS S3 的要求

确保Cloud Volumes ONTAP与 S3 有连接。提供该连接的最佳方式是创建到 S3 服务的 VPC 端点。有关说明,请参阅 "AWS 文档:创建网关终端节点"

创建 VPC 端点时,请确保选择与Cloud Volumes ONTAP实例相对应的区域、VPC 和路由表。您还必须修改安全组以添加允许流量到 S3 端点的出站 HTTPS 规则。否则, Cloud Volumes ONTAP无法连接到 S3 服务。

将冷数据分层到 Azure Blob 存储的要求

只要控制台具有所需的权限,您就不需要在性能层和容量层之间建立连接。如果控制台代理的自定义角色具有以下权限,则控制台将为您启用 VNet 服务终结点:

"Microsoft.Network/virtualNetworks/subnets/write",
"Microsoft.Network/routeTables/join/action",

自定义角色默认包含权限。 "查看控制台代理的 Azure 权限"

将冷数据分层到 Google Cloud Storage 存储桶的要求

实现要求后启用数据分层

只要没有连接或权限问题,控制台就会在创建系统时为冷数据创建对象存储。如果您在创建系统之后才实现上面列出的要求,那么您将需要通过 API 或ONTAP系统管理器手动启用分层,从而创建对象存储。

备注 通过控制台启用分层的功能将在未来的Cloud Volumes ONTAP版本中提供。

确保在聚合上启用分层

必须在聚合上启用数据分层才能在卷上启用数据分层。您应该了解新卷和现有卷的要求。

  • 新卷

    如果您在新卷上启用数据分层,则无需担心在聚合上启用数据分层。控制台在已启用分层的现有聚合上创建卷,或者如果尚不存在启用数据分层的聚合,则为该卷创建新的聚合。

  • 现有卷

    要在现有卷上启用数据分层,请确保在底层聚合上启用它。如果现有聚合上未启用数据分层,则需要使用ONTAP系统管理器将现有聚合附加到对象存储。

确认聚合上是否启用了分层的步骤
  1. 从左侧导航菜单中,选择“存储”>“管理”。

  2. 打开Cloud Volumes ONTAP系统。

  3. 选择“聚合”选项卡并检查聚合上是否启用或禁用分层。

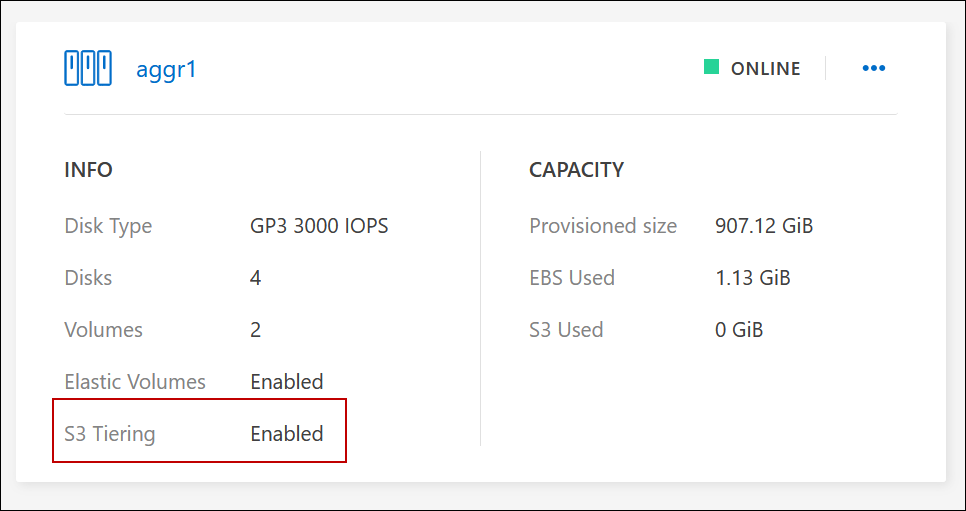

    屏幕截图显示了控制台中有关聚合的信息,其中包括分层状态。

在聚合上启用分层的步骤
  1. 在ONTAP系统管理器中,单击“存储”>“层级”。

  2. 单击聚合的操作菜单并选择*附加云层*。

  3. 选择要附加的云层并单击*保存*。

下一步是什么?

您现在可以在新卷和现有卷上启用数据分层,如下一节所述。

来自读写卷的层数据

Cloud Volumes ONTAP可以将读写卷上的非活动数据分层到经济高效的对象存储中,从而释放性能层以存储热数据。

步骤
  1. 在系统下的*Volumes*选项卡中,创建一个新卷或更改现有卷的层:

    任务 操作

    创建新卷

    单击“添加新卷”。

    修改现有卷

    选择所需的卷图块,单击*管理卷*以访问管理卷右侧面板,然后单击右侧面板下的*高级操作*和*更改分层策略*。

  2. 选择分层策略。

    有关这些政策的描述,请参阅"数据分层概述"

    例子

    屏幕截图显示了可用于更改卷分层策略的选项。

    如果尚不存在启用数据分层的聚合,则控制台会为卷创建一个新的聚合。

来自数据保护卷的分层数据

Cloud Volumes ONTAP可以将数据从数据保护卷分层到容量层。如果激活目标卷,数据在读取时会逐渐移动到性能层。

步骤
  1. 从左侧导航菜单中,选择“存储”>“管理”。

  2. 系统 页面上,选择包含源卷的Cloud Volumes ONTAP系统,然后将其拖动到要将卷复制到的系统。

  3. 按照提示操作,直到到达分层页面并启用数据分层到对象存储。

    例子

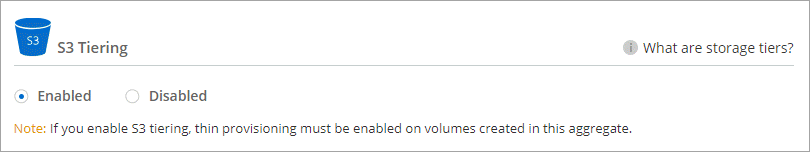

    屏幕截图显示了复制卷时的 S3 分层选项。

    有关复制数据的帮助,请参阅 "将数据复制到云端或从云端复制数据"

更改分层数据的存储类别

部署Cloud Volumes ONTAP后,您可以通过更改 30 天未访问的非活动数据的存储类别来降低存储成本。如果您确实访问数据,则访问成本会更高,因此在更改存储类之前必须考虑到这一点。

分层数据的存储类别是系统范围的,而不是每个卷的。

有关受支持的存储类别的信息,请参阅"数据分层概述"

步骤
  1. 在Cloud Volumes ONTAP系统上,单击菜单图标,然后单击 存储类Blob 存储分层

  2. 选择一个存储类,然后单击*保存*。

更改数据分层的可用空间比率

数据分层的可用空间比率定义了将数据分层到对象存储时Cloud Volumes ONTAP SSD/HDD 上需要多少可用空间。默认设置是 10% 的可用空间,但您可以根据需要调整设置。

例如,您可以选择少于 10% 的可用空间,以确保您利用所购买的容量。当需要额外容量时,控制台可以为您购买额外的磁盘(直到达到聚合的磁盘限制)。

注意 如果没有足够的空间,那么Cloud Volumes ONTAP就无法移动数据,并且您可能会遇到性能下降的情况。任何改变都应谨慎进行。如果您不确定,请联系NetApp支持寻求指导。

该比率对于灾难恢复场景很重要,因为当从对象存储读取数据时, Cloud Volumes ONTAP会将数据移动到 SSD/HDD 以提供更好的性能。如果没有足够的空间,那么Cloud Volumes ONTAP就无法移动数据。在更改比例时请考虑到这一点,以便满足您的业务需求。

步骤
  1. 从左侧导航窗格转到*管理>代理*。

  2. 点击管理Cloud Volumes ONTAP系统的控制台代理的图标。

  3. 选择* Cloud Volumes ONTAP设置*。

    设置图标下的Cloud Volumes ONTAP设置选项的屏幕截图。
  4. 在“容量”下,单击“聚合容量阈值 - 数据分层的可用空间比率”。

    Cloud Volumes ONTAP容量设置概述。

  5. 根据您的要求更改可用空间比例,然后单击“保存”。

更改自动分层策略的冷却期

如果您使用自动分层策略在Cloud Volumes ONTAP卷上启用了数据分层,则可以根据业务需求调整默认冷却期。仅使用ONTAP CLI 和 API 支持此操作。

冷却期是指卷中的用户数据在被视为“冷”并移动到对象存储之前必须保持不活动的天数。

自动分层策略的默认冷却期为 31 天。您可以按如下方式更改冷却时间:

  • 9.8 或更高版本:2 天至 183 天

  • 9.7 或更早版本:2 天至 63 天

步骤
  1. 创建卷或修改现有卷时,请在 API 请求中使用 minimumCoolingDays 参数。

在系统退役时删除 S3 存储桶

当您退役环境时,您可以从Cloud Volumes ONTAP系统中删除包含分层数据的 S3 存储桶。

仅当满足以下条件时,您才可以删除 S3 存储桶:

  • Cloud Volume ONTAP系统已从控制台中删除。

  • 所有对象都从存储桶中删除,并且 S3 存储桶为空。

当您退役Cloud Volumes ONTAP系统时,为该环境创建的 S3 存储桶不会被自动删除。相反,它保持孤立状态以防止任何意外的数据丢失。您可以删除存储桶中的对象,然后移除 S3 存储桶本身,或者保留它以供日后使用。参考 "ONTAP CLI:vserver object-store-server bucket 删除"
