将设备或控制器上的网络端口连接到网格网络和适用于StorageGRID的可选客户端网络。对于某些设备、您还可以将设备上的管理端口连接到服务笔记本电脑或在控制器管理端口之间建立连接。
您必须将设备上的管理端口连接到服务笔记本电脑,并将设备上的网络端口连接到网格网络和适用于 StorageGRID 的可选客户端网络。
-
您有一根 RJ-45 以太网缆线用于连接管理端口。
-
您可以选择以下网络端口之一。这些物品不随设备提供。
-
一到四根双轴缆线,用于连接四个网络端口。
-
对于 SG100 ,如果您计划使用光缆连接端口,则需要一到四个 SFP+ 或 SFP28 收发器。
-
对于 SG1000 ,如果您计划使用光缆连接端口,则需要一到四个 QSFP+ 或 QSFP28 收发器。
-
|
暴露于激光辐射的风险--请勿拆卸或拆除SFP或QSFP收发器的任何部件。您可能受到激光辐射的影响。 |
下图显示了设备背面的端口。
SG100端口连接:

SG1000端口连接:

Callout | Port | 端口类型 | 使用 … |
---|---|---|---|
1. |
设备上的 BMC 管理端口 |
1-GbE ( RJ-45 ) |
连接到访问 BMC 接口的网络。 |
2. |
设备上有四个网络端口 |
|
连接到网格网络和 StorageGRID 客户端网络。 请参见 "端口绑定模式(端口绑定模式(SG100和SG1000)"。 |
3. |
设备上的管理网络端口(图中标记为P1) |
1-GbE ( RJ-45 ) *注意:*此端口仅以1000 BaseT/全速运行,不支持10或100兆位速度。 |
将设备连接到 StorageGRID 的管理网络。 |
设备上最右侧的 RJ-45 端口 |
1-GbE ( RJ-45 ) *注意:*此端口仅以1000 BaseT/全速运行,不支持10或100兆位速度。 |
|
-
使用以太网缆线将设备上的 BMC 管理端口连接到管理网络。
虽然此连接是可选的,但建议便于支持。
-
使用双轴缆线或光缆和收发器将设备上的网络端口连接到相应的网络交换机。
有关硬件和链路速度所需的设备、请参见下表。
SG100 链路速度( GbE ) 所需设备 10
SFP+ 收发器
25.
SFP28 收发器
SG1000 链路速度( GbE )
所需设备
10
QSA 和 SFP+ 收发器
25.
QSA 和 SFP28 收发器
40
QSFP + 收发器
100
QSP28 收发器
-
在支持自动协议作为端口速度选项的型号上、如果选择了固定端口绑定模式、则可以使用与专用于客户端网络的端口不同的速度运行专用于StorageGRID网格网络的端口。
-
在不支持使用自动协议作为端口速度选项的型号上、所有四个网络端口都必须使用相同的链路速度。
-
如果您计划使用固定端口绑定模式(默认),请将端口连接到 StorageGRID 网格和客户端网络,如表所示。
Port 连接到 … 端口 1
客户端网络(可选)
端口 2
网格网络
端口 3
客户端网络(可选)
端口 4
网格网络
-
如果您计划使用聚合端口绑定模式,请将一个或多个网络端口连接到一个或多个交换机。您应至少连接四个端口中的两个,以避免发生单点故障。如果在一个 LACP 绑定中使用多个交换机,则这些交换机必须支持 MLAG 或等效项。
-
-
如果您计划使用 StorageGRID 管理网络,请使用以太网缆线将设备上的管理网络端口连接到管理网络。
您可以将设备上的管理端口连接到服务笔记本电脑、并将设备上的网络端口连接到网格网络和StorageGRID 的可选客户端网络。
-
您有一根 RJ-45 以太网缆线用于连接管理端口。
-
您可以选择以下网络端口之一。这些物品不随设备提供。
-
一到四根双轴缆线,用于连接四个网络端口。
-
对于SG110、如果您计划对端口使用光缆、则需要一到四个SFP+或SFP28收发器。
-
对于SG1100、如果您计划对端口使用光缆、则需要一到四个QSFP+或QSFP28收发器。
-
|
暴露于激光辐射的风险--请勿拆卸或拆除SFP或QSFP收发器的任何部件。您可能受到激光辐射的影响。 |

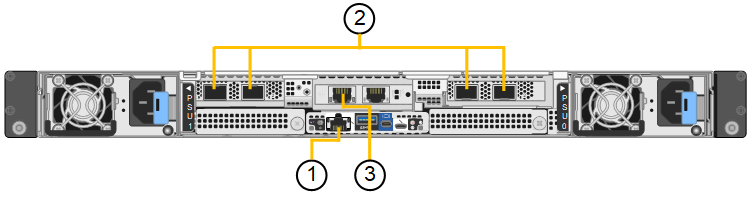

下图显示了设备背面的端口。
SG110端口连接:

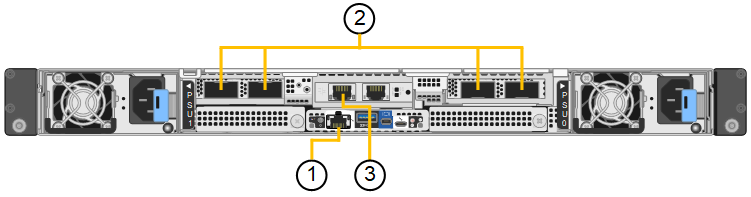

SG1100端口连接:

Callout | Port | 端口类型 | 使用 … |
---|---|---|---|
1. |
设备上的 BMC 管理端口 |
1-GbE ( RJ-45 ) |
连接到访问 BMC 接口的网络。 |
2. |
设备上有四个网络端口 |
|
连接到网格网络和 StorageGRID 客户端网络。请参见 "端口绑定模式(SG110和SG1100)" |
3. |
设备上的管理网络端口 |
1-GbE ( RJ-45 ) *重要信息:*此端口仅以1/10 GbE (RJ-45)运行,不支持100兆位速度。 |
将设备连接到 StorageGRID 的管理网络。 |
设备上最右侧的 RJ-45 端口 |
1-GbE ( RJ-45 ) *重要信息:*此端口仅以1/10 GbE (RJ-45)运行,不支持100兆位速度。 |
|
-
使用以太网缆线将设备上的 BMC 管理端口连接到管理网络。
虽然此连接是可选的,但建议便于支持。
-
使用双轴缆线或光缆和收发器将设备上的网络端口连接到相应的网络交换机。
有关硬件和链路速度所需的设备、请参见下表。
SG110链路速度(GbE) 所需设备 10
SFP+ 收发器
25.
SFP28 收发器
SG1100链路速度(GbE)
所需设备
10
QSA 和 SFP+ 收发器
25.
QSA 和 SFP28 收发器
40
QSFP + 收发器
100
QSP28 收发器
-
在支持自动协议作为端口速度选项的型号上、如果选择了固定端口绑定模式、则可以使用与专用于客户端网络的端口不同的速度运行专用于StorageGRID网格网络的端口。
-
在不支持使用自动协议作为端口速度选项的型号上、所有四个网络端口都必须使用相同的链路速度。
-
如果您计划使用固定端口绑定模式(默认),请将端口连接到 StorageGRID 网格和客户端网络,如表所示。
Port 连接到 … 端口 1
客户端网络(可选)
端口 2
网格网络
端口 3
客户端网络(可选)
端口 4
网格网络
-
如果您计划使用聚合端口绑定模式,请将一个或多个网络端口连接到一个或多个交换机。您应至少连接四个端口中的两个,以避免发生单点故障。如果在一个 LACP 绑定中使用多个交换机,则这些交换机必须支持 MLAG 或等效项。
-
-
如果您计划使用 StorageGRID 管理网络,请使用以太网缆线将设备上的管理网络端口连接到管理网络。
将两个控制器相互连接、连接每个控制器上的管理端口、然后将E5700SG控制器上的10/C5-GbE端口连接到网格网络和适用于StorageGRID 的可选客户端网络。
-
您已解压缩设备附带的以下物品:
-
两根电源线。
-
两根光缆用于控制器上的 FC 互连端口。
-
八个 SFP+ 收发器,支持 10-GbE 或 16-Gbps FC 。如果您希望网络端口使用 10-GbE 链路速度,则可以将收发器与两个控制器上的两个互连端口以及 E5700SG 控制器上的四个 10/25GbE 网络端口结合使用。
-
-
您已获得以下设备未附带的物品:
-
一到四根光缆,用于您计划使用的 10/225-GbE 端口。
-
如果您计划使用 25 GbE 链路速度,则需要一到四个 SFP28 收发器。
-
用于连接管理端口的以太网缆线。
-
|
暴露于激光辐射的风险--请勿拆卸或拆除SFP收发器的任何部件。您可能受到激光辐射的影响。 |
图中显示了SG5760和SG5760X中的两个控制器、其中顶部是E2800系列存储控制器、底部是E5700SG控制器。在SG5712和SG5712X中、从背面看、E2800系列存储控制器位于E5700SG控制器的左侧。
SG5760连接:

SG5760X连接:

Callout | Port | 端口类型 | 使用 … |
---|---|---|---|
1. |
每个控制器上两个互连端口 |
16 GB/s FC 光纤 SFP+ |
将两个控制器彼此连接。 |
2. |
E2800系列控制器上的管理端口1 |
1-GbE ( RJ-45 ) |
连接到访问 SANtricity System Manager 的网络。您可以使用适用于 StorageGRID 的管理网络或独立的管理网络。 |
2. |
E2800系列控制器上的管理端口2 |
1-GbE ( RJ-45 ) |
为技术支持预留。 |
3. |
E5700SG 控制器上的管理端口 1 |
1-GbE ( RJ-45 ) |
将 E5700SG 控制器连接到 StorageGRID 管理网络。 |
3. |
E5700SG 控制器上的管理端口 2 |
1-GbE ( RJ-45 ) |
|
4. |
E5700SG 控制器上的 10/225-GbE 端口 1-4 |
10-GbE 或 25-GbE
|
连接到网格网络和 StorageGRID 客户端网络。请参见 "端口绑定模式(E5700SG控制器)"。 |
-
使用两根光缆和八个 SFP+ 收发器中的四根光缆将 E2800 控制器连接到 E5700SG 控制器。
连接此端口 … 到此端口 … E2800 控制器上的互连端口 1
E5700SG 控制器上的互连端口 1
E2800 控制器上的互连端口 2
E5700SG 控制器上的互连端口 2
-
如果您计划使用 SANtricity System Manager ,请使用以太网缆线将 E2800 控制器上的管理端口 1 ( P1 )(左侧的 RJ-45 端口)连接到 SANtricity System Manager 的管理网络。
不要使用E2800控制器上的管理端口2 (P2)(右侧的RJ-45端口)。此端口是为技术支持预留的。
-
如果您计划使用 StorageGRID 管理网络,请使用以太网缆线将 E5700SG 控制器上的管理端口 1 (左侧的 RJ-45 端口)连接到管理网络。
如果您计划对管理网络使用主动备份网络绑定模式,请使用以太网缆线将 E5700SG 控制器上的管理端口 2 (右侧的 RJ-45 端口)连接到管理网络。
-
使用光缆和 SFP+ 或 SFP28 收发器将 E5700SG 控制器上的 10/225-GbE 端口连接到相应的网络交换机。
如果您计划使用 10-GbE 链路速度,请安装 SFP+ 收发器。如果您计划使用 25 GbE 链路速度,请安装 SFP28 收发器。 -
在支持自动协议作为端口速度选项的型号上、如果选择了固定端口绑定模式、则可以使用与专用于客户端网络的端口不同的速度运行专用于StorageGRID网格网络的端口。
-
在不支持使用自动协议作为端口速度选项的型号上、所有四个网络端口都必须使用相同的链路速度。
-
如果您计划使用固定端口绑定模式(默认),请将端口连接到 StorageGRID 网格和客户端网络,如表所示。
Port 连接到 … 端口 1
客户端网络(可选)
端口 2
网格网络
端口 3
客户端网络(可选)
端口 4
网格网络
-
如果您计划使用聚合端口绑定模式,请将一个或多个网络端口连接到一个或多个交换机。您应至少连接四个端口中的两个,以避免发生单点故障。如果在一个 LACP 绑定中使用多个交换机,则这些交换机必须支持 MLAG 或等效项。
-
您可以将两个控制器相互连接、连接每个控制器上的管理端口、然后将SG型 控制器上的10/C5-GbE端口连接到网格网络和适用于StorageGRID的可选客户端网络。
-
您已解压缩设备附带的以下物品:
-
两根电源线。
-
两根缆线用于控制器上的iSCSI互连端口。
-
-
您已获得以下设备未附带的物品:
-
用于您计划使用的10/C5-GbE端口的一到四根光缆或铜缆。
-
如果您计划使用光缆和10-GbE链路速度、请使用一到八个SFP+收发器。
-
一到八个SFP28收发器(如果您计划使用光缆和25 GbE链路速度)。
-
用于连接管理端口的以太网缆线。
-
|
暴露于激光辐射的风险--请勿拆卸或拆除SFP收发器的任何部件。您可能受到激光辐射的影响。 |
图中显示了SG5860中的两个控制器、其中E4000系列存储控制器位于顶部、SG58800控制器位于底部。在SG5812中、从背面看、E4000系列存储控制器位于SG58800控制器的左侧。
SG5860连接:

Callout | Port | 端口类型 | 使用 … |
---|---|---|---|
1. |
每个控制器上两个互连端口 |
25GbE iSCSI (SFP28) |
将两个控制器彼此连接。 |
2. |
E4000系列控制器上的管理端口1 |
1-GbE ( RJ-45 ) |
连接到访问 SANtricity System Manager 的网络。您可以使用适用于 StorageGRID 的管理网络或独立的管理网络。 |
3. |
管理端口1 |
1-GbE ( RJ-45 ) |
将SG可能性 控制器连接到StorageGRID的管理网络。 |
4. |
SG小型 交换机控制器上的10/C5-GbE端口1-4 |
10-GbE 或 25-GbE |
连接到网格网络和 StorageGRID 客户端网络。请参见 "端口绑定模式(SG波特 性控制器)"。 |
-
使用提供的两根缆线将E4000控制器连接到SG4500控制器。
连接此端口 … 到此端口 … 在E4000控制器上互连端口1
将SG波特1与SG波特1互连
在E4000控制器上互连端口2
将SG波特2与SG波特2互连
-
(可选)使用以太网缆线将E4000控制器上的管理端口1 (P1)(左侧的RJ-45端口)连接到SANtricity System Manager的管理网络。
-
如果您计划使用StorageGRID的管理网络、请使用以太网缆线将SG4500控制器上的管理端口1 (左侧的RJ-45端口)连接到管理网络。
-
使用铜缆或光缆以及SFP+或SFP28收发器将SG2800控制器上的10/C5-GbE端口连接到相应的网络交换机。
如果您计划使用 10-GbE 链路速度,请安装 SFP+ 收发器。如果您计划使用 25 GbE 链路速度,请安装 SFP28 收发器。 -
在支持自动协议作为端口速度选项的型号上、如果选择了固定端口绑定模式、则可以使用与专用于客户端网络的端口不同的速度运行专用于StorageGRID网格网络的端口。
-
在不支持使用自动协议作为端口速度选项的型号上、所有四个网络端口都必须使用相同的链路速度。
-
如果您计划使用固定端口绑定模式(默认),请将端口连接到 StorageGRID 网格和客户端网络,如表所示。
Port 连接到 … 端口 1
客户端网络(可选)
端口 2
网格网络
端口 3
客户端网络(可选)
端口 4
网格网络
-
如果您计划使用聚合端口绑定模式,请将一个或多个网络端口连接到一个或多个交换机。您应至少连接四个端口中的两个,以避免发生单点故障。如果在一个 LACP 绑定中使用多个交换机,则这些交换机必须支持 MLAG 或等效项。
-
您可以将存储控制器连接到SG6000-CN控制器、将所有三个控制器上的管理端口连接起来、然后将SG6000-CN控制器上的网络端口连接到网格网络和适用于StorageGRID 的可选客户端网络。
-
设备附带有四根光缆,用于将两个存储控制器连接到 SG6000-CN 控制器。
-
您可以使用 RJ-45 以太网缆线(至少四根)连接管理端口。
-
您可以选择以下网络端口之一。这些物品不随设备提供。
-
一到四根双轴缆线,用于连接四个网络端口。
-
如果您计划使用光缆连接端口,则需要一到四个 SFP+ 或 SFP28 收发器。
暴露于激光辐射的风险--请勿拆卸或拆除SFP收发器的任何部件。您可能受到激光辐射的影响。
-
下图显示了SG6060和SG6060X设备中的三个控制器、其中SG6000-CN计算控制器位于顶部、两个E2800存储控制器位于底部。SG6060使用E2800A控制器、SG6060X使用两个E2800B控制器版本之一。
|
除了互连端口的位置之外、两个版本的E2800控制器的规格和功能都相同。 |
|
请勿在同一设备中使用E2800A和E2800B控制器。 |
SG6060连接:

SG6060X连接:
-
版本1
-
版本2
如果E2800B控制器中的FC收发器安装在上部FC连接端口(6)中、请将其移至右下角的FC连接端口(7)。
下图显示了 SG6024 设备中的三个控制器,其中 SG6000-CN 计算控制器位于顶部,两个 EF570 存储控制器并排位于计算控制器下方。
GF6024连接:

Callout | Port | 端口类型 | 使用 … |
---|---|---|---|
1. |
SG6000-CN 控制器上的 BMC 管理端口 |
1-GbE ( RJ-45 ) |
连接到访问 BMC 接口的网络。 |
2. |
FC 连接端口:
|
16 Gb/ 秒 FC 光纤 SFP+ |
将每个存储控制器连接到 SG6000-CN 控制器。 |
3. |
SG6000-CN 控制器上的四个网络端口 |
10/225-GbE |
连接到网格网络和 StorageGRID 客户端网络。请参见 "端口绑定模式(SG6000-CN控制器)"。 |
4. |
SG6000-CN控制器上的管理网络端口(图中标记为P1) |
1-GbE ( RJ-45 ) *注意:*此端口仅以1000 BaseT/全速运行,不支持10或100兆位速度。 |
将 SG6000-CN 控制器连接到 StorageGRID 管理网络。 |
SG6000-CN 控制器上最右侧的 RJ-45 端口 |
1-GbE ( RJ-45 ) *注意:*此端口仅以1000 BaseT/全速运行,不支持10或100兆位速度。 |
|
|
5. |
每个存储控制器上的管理端口 1 |
1-GbE ( RJ-45 ) |
连接到访问 SANtricity System Manager 的网络。 |
每个存储控制器上的管理端口 2 |
1-GbE ( RJ-45 ) |
为技术支持预留。 |
-
使用以太网缆线将 SG6000-CN 控制器上的 BMC 管理端口连接到管理网络。
虽然此连接是可选的,但建议便于支持。
-
使用四根光缆和四个 SFP+ 收发器将每个存储控制器上的两个 FC 端口连接到 SG6000-CN 控制器上的 FC 端口。
-
使用双轴缆线或光缆以及 SFP+ 或 SFP28 收发器将 SG6000-CN 控制器上的网络端口连接到相应的网络交换机。
如果您计划使用 10-GbE 链路速度,请安装 SFP+ 收发器。如果您计划使用 25 GbE 链路速度,请安装 SFP28 收发器。 -
在支持自动协议作为端口速度选项的型号上、如果选择了固定端口绑定模式、则可以使用与专用于客户端网络的端口不同的速度运行专用于StorageGRID网格网络的端口。
-
在不支持使用自动协议作为端口速度选项的型号上、所有四个网络端口都必须使用相同的链路速度。
-
如果您计划使用固定端口绑定模式(默认),请将端口连接到 StorageGRID 网格和客户端网络,如表所示。
Port 连接到 … 端口 1
客户端网络(可选)
端口 2
网格网络
端口 3
客户端网络(可选)
端口 4
网格网络
-
如果您计划使用聚合端口绑定模式,请将一个或多个网络端口连接到一个或多个交换机。您应至少连接四个端口中的两个,以避免发生单点故障。如果在一个 LACP 绑定中使用多个交换机,则这些交换机必须支持 MLAG 或等效项。
-
-
-
如果您计划使用 StorageGRID 管理网络,请使用以太网缆线将 SG6000-CN 控制器上的管理网络端口连接到管理网络。
-
如果您计划使用 SANtricity System Manager 的管理网络,请使用以太网缆线将每个存储控制器上的管理端口 1 ( P1 )(左侧的 RJ-45 端口)连接到 SANtricity System Manager 的管理网络。
请勿使用存储控制器上的管理端口2 (P2)(右侧的RJ-45端口)。此端口是为技术支持预留的。
您可以将设备上的管理端口连接到服务笔记本电脑、并将设备上的网络端口连接到网格网络和StorageGRID 的可选客户端网络。
-
仅限SG6160:设备附带提供100GbE至4x25GbE分支缆线、用于将两个存储控制器连接到SG6100-CN控制器。
-
您有RJ-45以太网缆线:
-
一根RJ-45电缆、用于连接管理端口。
-
仅限SG6160:最多四根额外的RJ-45以太网缆线用于您计划使用的可选端口、包括SG6100-CN上的第二个管理端口和BMC端口、以及两个E4000控制器中每个控制器上的维护端口。
-
-
您可以选择以下网络端口之一。这些物品不随设备提供。
-
一到四根双轴缆线,用于连接四个网络端口。
-
如果您计划对端口使用光缆、请使用一到八个SFP+或SFP28收发器。
-
|
暴露于激光辐射的风险--请勿拆卸或拆除SFP收发器的任何部件。您可能受到激光辐射的影响。 |

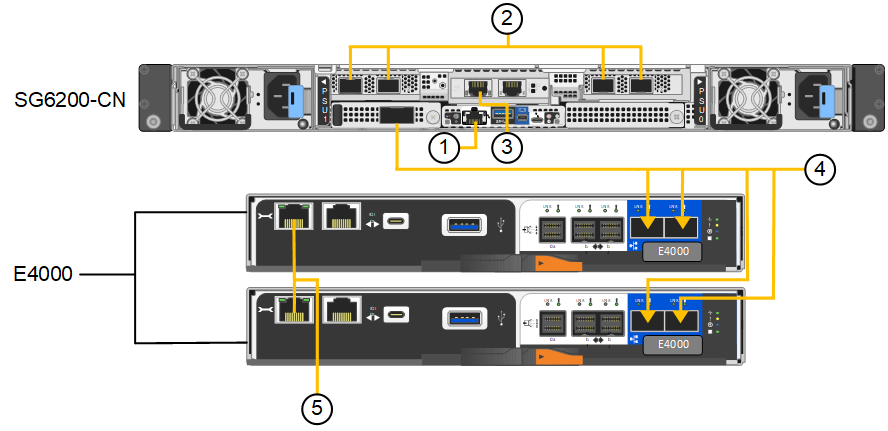

下图显示了SGF6112背面的端口以及SG6160设备中的三个控制器。SG6160设备顶部包括一个SG6100-CN计算控制器、底部包括两个E4000存储控制器。

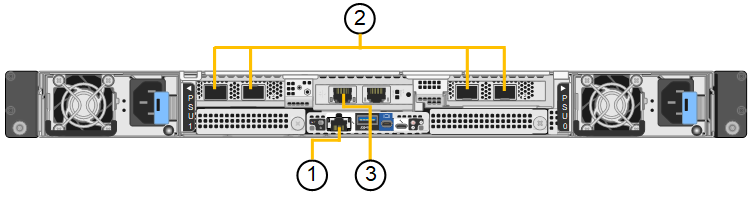

GF6112连接:

SG6160连接:

Callout | Port | 端口类型 | 使用 … |
---|---|---|---|
1. |
设备上的 BMC 管理端口 |
1-GbE ( RJ-45 ) |
连接到访问 BMC 接口的网络。 |
2. |
SG6100-CN 控制器上的四个网络端口 |
|
连接到网格网络和 StorageGRID 客户端网络。请参见 "端口绑定模式(SG6100)" |
3. |
设备上的管理网络端口(图中标记为P1) |
1/10 GbE (RJ-45) *重要信息:*此端口仅以1/10 GbE (RJ-45)运行,不支持100兆位速度。 |
将设备连接到 StorageGRID 的管理网络。 |
设备上最右侧的 RJ-45 端口 |
1/10 GbE (RJ-45) *注意:*此端口仅以1/10 GbE (RJ-45)运行,不支持100兆位速度。 |
|
|
4个(仅限SG6160) |
总共五个连接端口 |
|
将每个存储控制器连接到SG6100-CN控制器。 |
5个(仅限SG6160) |
每个存储控制器上的管理端口 1 |
1-GbE ( RJ-45 ) |
连接到访问 SANtricity System Manager 的网络。 |
每个存储控制器上的管理端口 2 |
1-GbE ( RJ-45 ) |
连接到访问 SANtricity System Manager 的网络。 |
-
使用以太网缆线将设备上的 BMC 管理端口连接到管理网络。
虽然此连接是可选的,但建议便于支持。
-
使用一根100-GbE QSFP28到4x25-GbE SFP28缆线将每个存储控制器上的两个互连端口连接到SG6100-CN控制器上的100GbE端口。
-
使用双轴缆线或光缆和收发器将设备上的网络端口连接到相应的网络交换机。
链路速度( GbE ) 所需设备 10
SFP+ 收发器
25.
SFP28 收发器
-
仅当选择自动协议作为链路速度、并选择固定作为端口绑定模式时、网格和客户端网络端口才能以不同的速度运行。否则、所有四个端口将以相同的速度运行。
-
如果您计划使用固定端口绑定模式(默认),请将端口连接到 StorageGRID 网格和客户端网络,如表所示。
Port 连接到 … 端口 1
客户端网络(可选)
端口 2
网格网络
端口 3
客户端网络(可选)
端口 4
网格网络
-
如果您计划使用聚合端口绑定模式,请将一个或多个网络端口连接到一个或多个交换机。您应至少连接四个端口中的两个,以避免发生单点故障。如果在一个 LACP 绑定中使用多个交换机,则这些交换机必须支持 MLAG 或等效项。
-
-
如果您计划使用 StorageGRID 管理网络,请使用以太网缆线将设备上的管理网络端口连接到管理网络。
-
如果您的设备包含扩展架、请参见"向已部署的SG6160添加扩展架的说明"以了解布线信息。
