安裝H系列儲存節點

貢獻者 netapp-pcarriga
PDF

在開始使用全快閃儲存系統之前，您應該正確安裝和設定儲存節點。

提示 參見"海報"用於以圖形方式呈現操作說明。

工作流程圖

此處的流程圖提供了安裝步驟的進階概述。根據 H 系列型號的不同，步驟略有不同。

H410S

H410S 安裝工作流程

H610S

註 在 H610S 中，「節點」和「機箱」這兩個術語可以互換使用，因為節點和機箱不是像 2U 四節點機箱那樣的獨立組件。

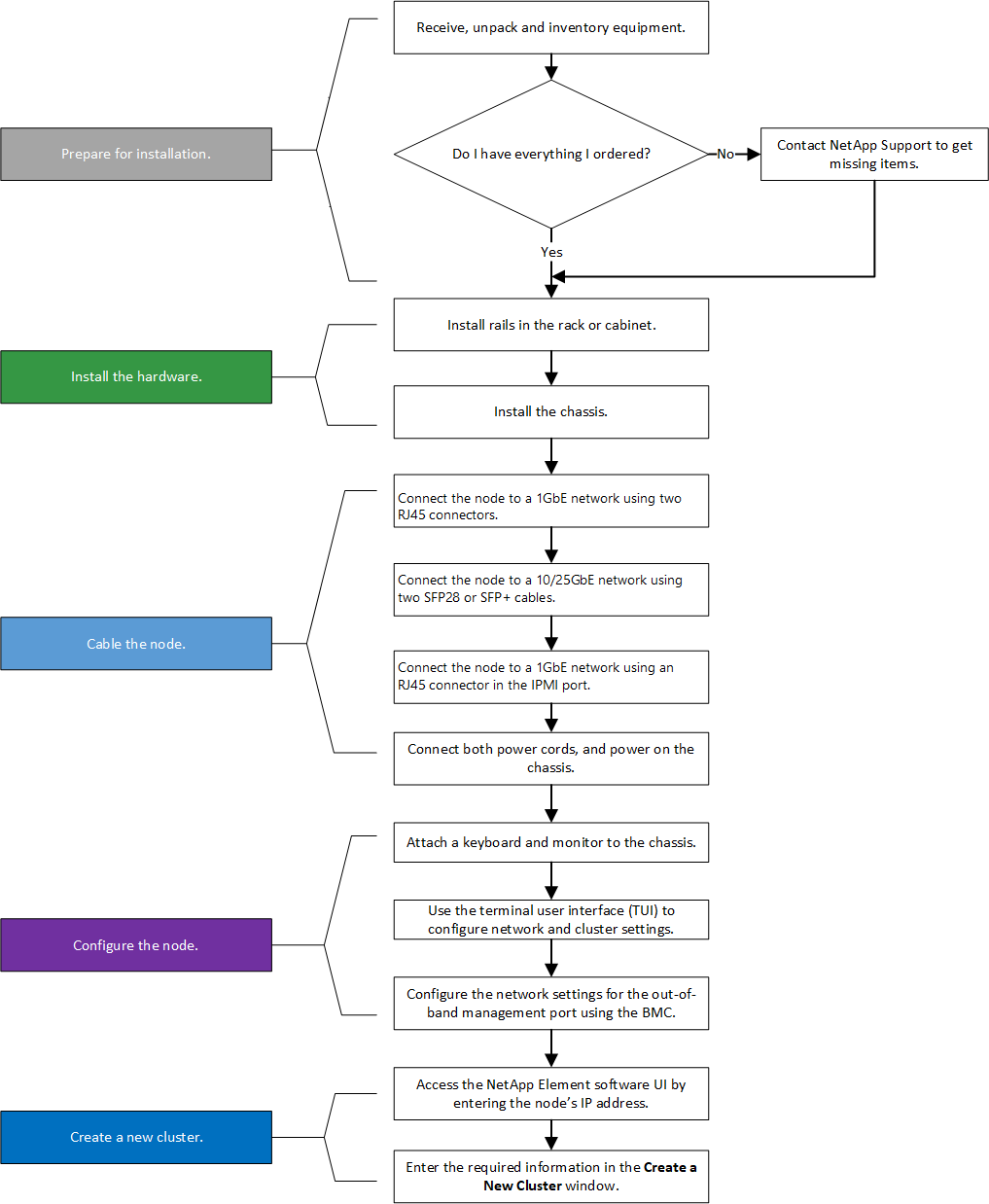

H610S 安裝工作流程

準備安裝

安裝前，請清點已出貨給您的硬件，如有任何物品缺失，請聯絡NetApp支援。

請確保安裝地點備有以下物品：

  • 系統所需的機架空間。

節點類型 機架空間

H410S節點

兩機架單元 (2U)

H610S節點

一個機架單元（1U）

  • SFP28/SFP+ 直連線或收發器

  • CAT5e 或更高等級的網路線，附 RJ45 連接器

  • 鍵盤、影片、滑鼠 (KVM) 切換器，用於配置您的系統

  • 光碟（可選）

提示 寄送給您的硬體取決於您訂購的商品。新的 2U 四節點訂單包括機箱、擋板、滑軌套件、驅動器、儲存節點和電源線（每個機箱兩條）。如果您訂購 H610S 儲存節點，則硬碟將安裝在機殼內。
警告 安裝五金時，請務必移除設備的所有包裝材料和包裝物。這將防止節點過熱和關閉。

安裝軌道

發給您的硬體訂單包含一套滑軌。您需要一把螺絲起子來完成軌道安裝。每個節點型號的安裝步驟略有不同。

提示 從機架底部向上安裝硬件，以防止設備傾倒。如果您的機架包含穩定裝置，請在安裝硬體之前安裝它們。

H410S

H410S 節點安裝在 2U 四節點 H 系列機箱中，該機箱隨附兩套轉接器。如果要將機箱安裝到帶有圓孔的機架中，請使用適用於帶有圓孔的機架的適配器。 H410S 節點的導軌適用於深度為 29 吋至 33.5 吋的機架。當鋼軌完全收縮時，其長度為 28 英寸，鋼軌的前後兩部分僅由一個螺絲固定在一起。

警告 如果將底盤安裝到完全收縮的軌道上，軌道的前後部分可能會分開。
步驟

  1. 將導軌前端與貨架前立柱上的孔對齊。

  2. 將導軌前方的掛鉤推入貨架前立柱上的孔中，然後向下推，直到彈簧銷卡入貨架孔中。

  3. 用螺絲將導軌固定在貨架上。下圖展示了左側導軌與貨架前方的連接方式：

    2U導軌安裝

  4. 將導軌後部延伸至貨架後立柱。

  5. 將軌道背面的掛鉤與後立柱上的對應孔對齊，確保軌道的前後兩面處於同一水平面上。

  6. 將導軌後部安裝到支架上，並用螺絲固定導軌。

  7. 對機架的另一側重複以上所有步驟。

H610S

下圖展示如何為 H610S 儲存節點安裝導軌：

H610S儲存節點的導軌安裝。
提示 H610S 上有左側和右側的導軌。將螺絲孔朝下放置，以便 H610S 指旋螺絲可以將機殼固定到導軌上。

安裝節點並連接電纜

您可以將 H410S 儲存節點安裝在 2U 四節點機箱中。對於 H610S，將機箱/節點直接安裝到機架的導軌上。

警告 移除設備中的所有包裝材料和包裝物。這樣可以防止節點過熱和關機。

H410S

步驟

  1. 將 H410S 節點安裝到機箱中。以下是安裝有四個節點的機箱的後視圖範例：

    此圖顯示的是2U機箱的背面。
    警告 搬運硬體並將其安裝到機架上時要小心。一個空的 2U 四節點機殼重 54.45 磅（24.7 公斤），一個節點重 8.0 磅（3.6 公斤）。

  2. 安裝驅動器。

    此圖顯示的是2U機箱的正面。

  3. 將節點連接到電纜上。

    重要 如果機殼後方的通風口被電纜或標籤堵塞，可能會因過熱而導致組件過早損壞。
    此圖顯示了 H410S 儲存節點的佈線情況。

    • 將兩根 CAT5e 或更高規格的網路線連接到 A 口和 B 口，以實現管理連線。

    • 將兩條 SFP28/SFP+ 纜線或收發器連接到連接埠 C 和 D，以實現儲存連接。

    • （可選，建議）在 IPMI 連接埠連接 CAT5e 電纜，以實現外部管理連接。

  4. 將電源線連接到每個機殼的兩個電源單元，然後將它們插入 240V PDU 或電源插座。

  5. 啟動節點。

    註 節點啟動大約需要六分鐘。

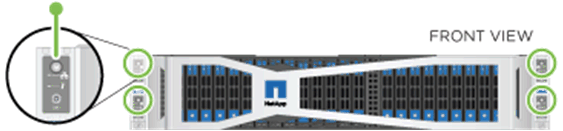

    此圖顯示了 2U 機架中各節點上的電源按鈕。

H610S

步驟

  1. 安裝H610S機箱。以下是節點/機箱在機架中的安裝示意圖：

    圖中顯示了 H610S 節點/機箱在機架中的安裝過程。
    警告 搬運硬體並將其安裝到機架上時要小心。 H610S 機殼重 40.5 磅（18.4 公斤）。

  2. 將節點連接到電纜上。

    重要 如果機殼後方的通風口被電纜或標籤堵塞，可能會因過熱而導致組件過早損壞。

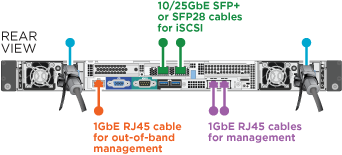

    此圖顯示了 H610S 儲存節點的佈線情況。

    • 使用兩條 SFP28 或 SFP+ 纜線將節點連接到 10/25GbE 網路。

    • 使用兩個 RJ45 連接器將節點連接到 1GbE 網路。

    • 使用 IPMI 連接埠中的 RJ-45 連接器將節點連接到 1GbE 網路。

    • 將兩條電源線連接到節點上。

  3. 啟動節點。

    註 節點啟動大約需要五分三十秒。
    此圖顯示了 H610S 機箱的正面，電源按鈕已反白顯示。

配置節點

硬體安裝完畢並完成線纜連接後，就可以設定新的儲存資源了。

步驟

  1. 將鍵盤和顯示器連接到節點上。

  2. 在顯示的終端使用者介面 (TUI) 中，使用螢幕導航設定節點的網路和叢集設定。

    註 你應該從 TUI 中取得節點的 IP 位址。將節點新增至叢集時需要用到它。儲存設定後，節點將處於待定狀態，可以新增到叢集中。請參閱<插入指向“設定”部分的連結>。

  3. 使用基板管理控制器（BMC）配置帶外管理。這些步驟僅適用於H610S節點。

    1. 使用網頁瀏覽器存取預設的BMC IP 位址：192.168.0.120

    2. 使用使用者名稱 root 和密碼 calvin 登入。

    3. 從節點管理螢幕，導航至“設定”>“網路設定”，並配置帶外管理連接埠的網路參數。

提示 看 "這篇知識庫文章（需要登入）"。

創建集群

將儲存節點新增至安裝並配置新的儲存資源後，即可建立新的儲存叢集。

步驟

  1. 從與新組態節點位於相同網路上的用戶端，透過輸入節點的 IP 位址存取NetApp Element軟體 UI。

  2. 在「建立新集群」視窗中輸入所需資訊。查看"設定概述"了解更多。
