ONTAP SAN 設定選項和範例
建議變更
PDF
了解如何在 Trident 安裝中建立和使用 ONTAP SAN 驅動程式。本節提供後端組態範例以及將後端對應至 StorageClasses 的詳細資訊。"ASA r2 系統" 與其他 ONTAP 系統（ASA、AFF 和 FAS）在儲存層的實作方式上有所不同。這些差異會影響某些參數的使用方式（如註明）。"深入瞭解 ASA r2 系統與其他 ONTAP 系統之間的差異".在 Trident 後端組態中、您不需要指定系統為 ASA r2。當您選擇 `ontap-san`作為 `storageDriverName`時、Trident 會自動偵測 ASA r2 或其他 ONTAP 系統。如下表所示、某些後端組態參數不適用於 ASA r2 系統。
|
ASA r2 系統僅支援 `ontap-san`驅動程式（使用 iSCSI、NVMe/TCP 和 FC 協定）。 |
後端組態選項
請參閱下表以了解後端組態選項：
| 參數 | 說明 | 預設 | ||
|---|---|---|---|---|
|
始終為 1 |
|||
|
儲存驅動程式的名稱 |
|
||
|
自訂名稱或儲存後端 |
驅動程式名稱 + "_" + dataLIF |
||
|
叢集或 SVM 管理 LIF 的 IP 位址。 可以指定完全限定網域名稱（FQDN）。 如果 Trident 是使用 IPv6 旗標安裝的，則可以設定為使用 IPv6 位址。IPv6 位址必須用方括號定義，例如 如需無縫 MetroCluster 切換、請參閱 MetroCluster 範例。
|
"10.0.0.1", "[2001:1234:abcd::fefe]" |
||
|
協定 LIF 的 IP 位址。如果 Trident 是使用 IPv6 旗標安裝的，則可以設定為使用 IPv6 位址。IPv6 位址必須用方括號定義，例如 |
由 SVM 導出 |
||
|
要使用的儲存虛擬機器 *MetroCluster 除外。*請參閱MetroCluster 範例。 |
如果指定了 |
||
|
使用 CHAP 對 ONTAP SAN 驅動程式的 iSCSI 進行驗證 [布林值]。設定為 `true`時、Trident 會將雙向 CHAP 設定並用作後端中指定 SVM 的預設驗證。詳情請參閱 "準備使用 ONTAP SAN 驅動程式配置後端"。不支援 FCP 或 NVMe/TCP。 |
|
||
|
CHAP 啟動器密碼。如果 `useCHAP=true`則為必填項目 |
"" |
||
|
要套用於磁碟區的任意 JSON 格式標籤集 |
"" |
||
|
CHAP 目標啟動器密碼。如果 `useCHAP=true`則為必填項目 |
"" |
||
|
入站使用者名稱。如果 `useCHAP=true`則為必填項目 |
"" |
||
|
目標使用者名稱。如果 `useCHAP=true`則為必填項目 |
"" |
||
|
用戶端憑證的 Base64 編碼值。用於憑證型驗證 |
"" |
||
|
用戶端私密金鑰的 Base64 編碼值。用於憑證型驗證 |
"" |
||
|
受信任 CA 憑證的 Base64 編碼值。此參數為可選。用於憑證型驗證。 |
"" |
||
|
與 ONTAP 叢集通訊所需的使用者名稱。用於基於憑證的身份驗證。有關 Active Directory 驗證，請參閱 "使用 Active Directory 憑證對後端 SVM 進行 Trident 驗證"。 |
"" |
||
|
與 ONTAP 叢集通訊所需的密碼。用於基於憑證的身份驗證。有關 Active Directory 驗證，請參閱 "使用 Active Directory 憑證對後端 SVM 進行 Trident 驗證"。 |
"" |
||
|
要使用的儲存虛擬機器 |
如果指定了 |
||
|
在 SVM 中配置新磁碟區時所使用的前綴。無法修改。若要更新此參數、您需要建立新的後端。 |
|
||
|
用於配置的 Aggregate （選用；如果設定，則必須指派給 SVM）。對於
請勿為 ASA r2 系統指定。 |
"" |
||
|
如果使用率超過此百分比，則配置失敗。如果您使用的是 Amazon FSx for NetApp ONTAP 後端，請勿指定 |
" （預設不強制執行） |
||
|
如果請求的磁碟區大小超過此值，則配置失敗。此外，也會限制其管理的 LUN 磁碟區大小上限。 |
" （預設不強制執行） |
||
|
每個 FlexVol 的最大 LUN 數量必須在 [50 、 200] 範圍內 |
|
||
|
用於疑難排解的偵錯旗標。例如、{"api":false, "method":true} 除非您正在進行疑難排解並需要詳細的記錄傾印、否則請勿使用。 |
|
||
|
布林參數，用於使用 ONTAP REST API。 `useREST`當設定為 `true`時，Trident 使用 ONTAP REST API 與後端通訊；當設定為 `false`時，Trident 使用 ONTAPI（ZAPI）呼叫與後端通訊。此功能需要 ONTAP 9.11.1 或更新版本。此外，使用的 ONTAP 登入角色必須具有 `ontapi`應用程式的存取權限。預先定義的 `vsadmin`和 `cluster-admin`角色可滿足此要求。從 Trident 24.06 版本和 ONTAP 9.15.1 或更高版本開始， `useREST`預設設定為 `true`；若要使用 ONTAPI（ZAPI）呼叫，請將 `useREST`變更為 `false`。
如果指定、則一律設為 |
|
||
|
用於選擇 |
|
||
|
使用 `formatOptions`為 `mkfs`命令指定命令列引數，這些引數將在每次格式化磁碟區時套用。這樣可讓您根據自己的偏好格式化磁碟區。請確保指定的 formatOptions 與 mkfs 命令選項類似，但不包含裝置路徑。範例："-E nodiscard" 支援使用 iSCSI 傳輸協定的 `ontap-san`和 `ontap-san-economy`驅動程式。*此外，使用 iSCSI 和 NVMe/TCP 傳輸協定時，也支援 ASA r2 系統。* |
|||
|
在 ontap-san-economy 後端使用 LUN 時可請求的最大 FlexVol 大小。 |
" （預設不強制執行） |
||
|
限制 `ontap-san-economy`後端建立新的 FlexVol 磁碟區以包含其 LUN 。僅使用預先存在的 Flexvol 來配置新的 PV 。 |
使用 formatOptions 的建議
Trident 建議採用以下選項來加速格式化程序：
-
-E nodiscard (ext3, ext4): 在執行 mkfs 時不要嘗試丟棄資料區塊（在固態裝置和稀疏 / 精簡配置儲存上、初始丟棄資料區塊很有用）。此選項取代了已棄用的「 -K 」選項、適用於 ext3 和 ext4 檔案系統。
-
-K (xfs): 執行 mkfs 時不要嘗試丟棄資料區塊。此選項適用於 xfs 檔案系統。
使用 Active Directory 憑證對後端 SVM 進行 Trident 驗證
您可以設定 Trident 使用 Active Directory （ AD ）憑證對後端 SVM 進行驗證。在 AD 帳戶可以存取 SVM 之前、您必須設定 AD 網域控制站對叢集或 SVM 的存取權限。若要使用 AD 帳戶進行叢集管理、您必須建立網域通道。詳情請參閱 "在 ONTAP 中設定 Active Directory 網域控制器存取"。
-
為後端 SVM 設定網域名稱系統（Domain Name System、DNS）設定：
vserver services dns create -vserver <svm_name> -dns-servers <dns_server_ip1>,<dns_server_ip2> -
執行下列命令、在 Active Directory 中為 SVM 建立電腦帳戶：
vserver active-directory create -vserver DataSVM -account-name ADSERVER1 -domain demo.netapp.com -
使用此命令建立 AD 使用者或群組來管理叢集或 SVM
security login create -vserver <svm_name> -user-or-group-name <ad_user_or_group> -application <application> -authentication-method domain -role vsadmin -
在 Trident 後端組態檔中，將
username和password參數分別設定為 AD 使用者或群組名稱和密碼。
磁碟區配置的後端組態選項
您可以使用 defaults 配置部分中的這些選項來控制預設配置。例如、請參閱下面的組態範例。
| 參數 | 說明 | 預設 |
|---|---|---|
|
LUN 的空間分配 |
"true" 如果指定、請針對 ASA r2 系統設定為 |
|
空間保留模式；「 none 」（精簡）或「 volume 」（完整）。針對 ASA r2 系統設為 |
"none" |
|
要使用的快照原則。針對 ASA r2 系統設定為 |
"none" |
|
要為建立的磁碟區指派 QoS 策略群組。每個儲存資源池/後端可選擇 qosPolicy 或 adaptiveQosPolicy 其中之一。搭配 Trident 使用 QoS 策略群組需要 ONTAP 9.8 或更新版本。您應該使用非共享的 QoS 策略群組，並確保該策略群組單獨套用至每個成員。共享的 QoS 策略群組會強制限制所有工作負載的總吞吐量上限。 |
"" |
|
為建立的磁碟區指派的自適應 QoS 原則群組。為每個儲存資源池 / 後端選擇 qosPolicy 或 adaptiveQosPolicy 其中之一 |
"" |
|
為快照預留的磁碟區百分比。請勿為 ASA r2 系統指定。 |
若 `snapshotPolicy`為「none」，則為「0」，否則為「」 |
|
建立時將複本從其父項分割 |
"false" |
|
在新磁碟區上啟用 NetApp Volume Encryption（NVE）；預設值為 |
"false" 如果指定、請針對 ASA r2 系統設定為 |
|
啟用 LUKS 加密。請參閱"使用 Linux Unified Key Setup （ LUKS ）"。 |
"" 設定為 `false`適用於 ASA r2 系統。 |
|
分層策略使用「無」 請勿為 ASA r2 系統指定。 |
|
|
用於建立自訂磁碟區名稱的範本。 |
"" |
Volume 配置範例
以下是定義預設值的範例：
---
version: 1
storageDriverName: ontap-san
managementLIF: 10.0.0.1
svm: trident_svm
username: admin
password: <password>
labels:
k8scluster: dev2
backend: dev2-sanbackend
storagePrefix: alternate-trident
debugTraceFlags:
api: false
method: true
defaults:
spaceReserve: volume
qosPolicy: standard
spaceAllocation: 'false'
snapshotPolicy: default
snapshotReserve: '10'|
|
對於使用 `ontap-san`驅動程式建立的所有磁碟區、Trident 會額外增加 10% 的容量至 FlexVol 以容納 LUN 中繼資料。LUN 將根據使用者在 PVC 中請求的確切大小進行佈建。Trident 會額外增加 10% 的容量至 FlexVol（在 ONTAP 中顯示為可用大小）。使用者現在將獲得他們請求的可用容量。此變更還可防止 LUN 在可用空間未完全使用之前變為唯讀。此變更不適用於 ontap-san-economy。 |
對於定義了 `snapshotReserve`的後端， Trident 會依照下列方式計算磁碟區的大小：
Total volume size = [(PVC requested size) / (1 - (snapshotReserve percentage) / 100)] * 1.1

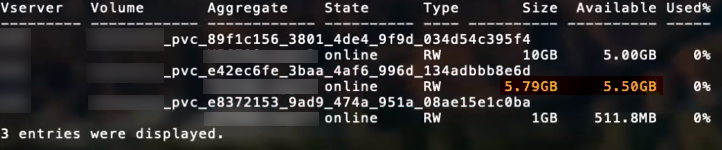

1.1 是 Trident 為 FlexVol 額外增加的 10% ，以容納 LUN 元資料。對於 snapshotReserve = 5% ，且 PVC 請求 = 5 GiB ，總磁碟區大小為 5.79 GiB ，可用大小為 5.5 GiB 。 `volume show`命令應顯示與此範例類似的結果：
目前，調整大小是將新計算方法應用於現有磁碟區的唯一方法。
最小組態範例
以下範例展示了基本配置，其中大多數參數都保留預設值。這是定義後端最簡單的方法。
|
|
如果您在 NetApp ONTAP 上使用 Amazon FSx for NetApp ONTAP 搭配 Trident，NetApp 建議您為 LIF 指定 DNS 名稱而非 IP 位址。 |
ONTAP SAN 範例
這是使用 ontap-san 驅動程式的基本配置。
---
version: 1
storageDriverName: ontap-san
managementLIF: 10.0.0.1
svm: svm_iscsi
labels:
k8scluster: test-cluster-1
backend: testcluster1-sanbackend
username: vsadmin
password: <password>MetroCluster 範例
您可以設定後端、以避免在 "SVM 複製與復原" 期間進行切換和切換後手動更新後端定義。
為了實現無縫切換和回退，請使用 managementLIF 指定 SVM 並省略 svm 參數。例如：
version: 1
storageDriverName: ontap-san
managementLIF: 192.168.1.66
username: vsadmin
password: passwordONTAP SAN 經濟範例
version: 1
storageDriverName: ontap-san-economy
managementLIF: 10.0.0.1
svm: svm_iscsi_eco
username: vsadmin
password: <password>基於憑證的驗證範例
在這個基本設定範例中 clientCertificate、 clientPrivateKey 和 trustedCACertificate（選用，如果使用受信任的 CA）會填入 backend.json 中，並分別採用用戶端憑證、私密金鑰和受信任的 CA 憑證的 base64 編碼值。
---
version: 1
storageDriverName: ontap-san
backendName: DefaultSANBackend
managementLIF: 10.0.0.1
svm: svm_iscsi
useCHAP: true
chapInitiatorSecret: cl9qxIm36DKyawxy
chapTargetInitiatorSecret: rqxigXgkesIpwxyz
chapTargetUsername: iJF4heBRT0TCwxyz
chapUsername: uh2aNCLSd6cNwxyz
clientCertificate: ZXR0ZXJwYXB...ICMgJ3BhcGVyc2
clientPrivateKey: vciwKIyAgZG...0cnksIGRlc2NyaX
trustedCACertificate: zcyBbaG...b3Igb3duIGNsYXNz雙向 CHAP 範例
這些範例建立了一個後端，並將 useCHAP`設為 `true。
---
version: 1
storageDriverName: ontap-san
managementLIF: 10.0.0.1
svm: svm_iscsi
labels:
k8scluster: test-cluster-1
backend: testcluster1-sanbackend
useCHAP: true
chapInitiatorSecret: cl9qxIm36DKyawxy
chapTargetInitiatorSecret: rqxigXgkesIpwxyz
chapTargetUsername: iJF4heBRT0TCwxyz
chapUsername: uh2aNCLSd6cNwxyz
username: vsadmin
password: <password>---
version: 1
storageDriverName: ontap-san-economy
managementLIF: 10.0.0.1
svm: svm_iscsi_eco
useCHAP: true
chapInitiatorSecret: cl9qxIm36DKyawxy
chapTargetInitiatorSecret: rqxigXgkesIpwxyz
chapTargetUsername: iJF4heBRT0TCwxyz
chapUsername: uh2aNCLSd6cNwxyz
username: vsadmin
password: <password>NVMe/TCP 範例
您的 ONTAP 後端必須設定一個支援 NVMe 的 SVM。這是 NVMe/TCP 的基本後端組態。
---
version: 1
backendName: NVMeBackend
storageDriverName: ontap-san
managementLIF: 10.0.0.1
svm: svm_nvme
username: vsadmin
password: password
sanType: nvme
useREST: trueSCSI over FC （ FCP ） 範例
您的 ONTAP 後端必須設定一個支援 FC 的 SVM。這是 FC 的基本後端組態。
---
version: 1
backendName: fcp-backend
storageDriverName: ontap-san
managementLIF: 10.0.0.1
svm: svm_fc
username: vsadmin
password: password
sanType: fcp
useREST: true使用 nameTemplate 的後端組態範例
---
version: 1
storageDriverName: ontap-san
backendName: ontap-san-backend
managementLIF: <ip address>
svm: svm0
username: <admin>
password: <password>
defaults:
nameTemplate: "{{.volume.Name}}_{{.labels.cluster}}_{{.volume.Namespace}}_{{.vo\
lume.RequestName}}"
labels:
cluster: ClusterA
PVC: "{{.volume.Namespace}}_{{.volume.RequestName}}"formatOptions ontap-san-economy 驅動程式範例
---
version: 1
storageDriverName: ontap-san-economy
managementLIF: ""
svm: svm1
username: ""
password: "!"
storagePrefix: whelk_
debugTraceFlags:
method: true
api: true
defaults:
formatOptions: -E nodiscard具有虛擬資源池的後端範例
在這些範例後端定義檔中，所有儲存池都設定了特定的預設值，例如 `spaceReserve`為 none、 `spaceAllocation`為 false 和 `encryption`為 false。虛擬資源池在儲存區段中定義。
Trident 在「備註」欄位中設定配置標籤。備註設置在 FlexVol volume 上。Trident 在配置時將虛擬資源池上的所有標籤複製到儲存磁碟區。為了方便起見，儲存管理員可以為每個虛擬資源池定義標籤，並按標籤將磁碟區分組。
在這些範例中，部分儲存資源池設定了自己的 spaceReserve、 spaceAllocation 和 encryption 值，而部分儲存資源池則覆寫了預設值。
ONTAP SAN 範例
---
version: 1
storageDriverName: ontap-san
managementLIF: 10.0.0.1
svm: svm_iscsi
useCHAP: true
chapInitiatorSecret: cl9qxIm36DKyawxy
chapTargetInitiatorSecret: rqxigXgkesIpwxyz
chapTargetUsername: iJF4heBRT0TCwxyz
chapUsername: uh2aNCLSd6cNwxyz
username: vsadmin
password: <password>
defaults:
spaceAllocation: "false"
encryption: "false"
qosPolicy: standard
labels:
store: san_store
kubernetes-cluster: prod-cluster-1
region: us_east_1
storage:
- labels:
protection: gold
creditpoints: "40000"
zone: us_east_1a
defaults:
spaceAllocation: "true"
encryption: "true"
adaptiveQosPolicy: adaptive-extreme
- labels:
protection: silver
creditpoints: "20000"
zone: us_east_1b
defaults:
spaceAllocation: "false"
encryption: "true"
qosPolicy: premium
- labels:
protection: bronze
creditpoints: "5000"
zone: us_east_1c
defaults:
spaceAllocation: "true"
encryption: "false"ONTAP SAN 經濟範例
---
version: 1
storageDriverName: ontap-san-economy
managementLIF: 10.0.0.1
svm: svm_iscsi_eco
useCHAP: true
chapInitiatorSecret: cl9qxIm36DKyawxy
chapTargetInitiatorSecret: rqxigXgkesIpwxyz
chapTargetUsername: iJF4heBRT0TCwxyz
chapUsername: uh2aNCLSd6cNwxyz
username: vsadmin
password: <password>
defaults:
spaceAllocation: "false"
encryption: "false"
labels:
store: san_economy_store
region: us_east_1
storage:
- labels:
app: oracledb
cost: "30"
zone: us_east_1a
defaults:
spaceAllocation: "true"
encryption: "true"
- labels:
app: postgresdb
cost: "20"
zone: us_east_1b
defaults:
spaceAllocation: "false"
encryption: "true"
- labels:
app: mysqldb
cost: "10"
zone: us_east_1c
defaults:
spaceAllocation: "true"
encryption: "false"
- labels:
department: legal
creditpoints: "5000"
zone: us_east_1c
defaults:
spaceAllocation: "true"
encryption: "false"NVMe/TCP 範例
---
version: 1
storageDriverName: ontap-san
sanType: nvme
managementLIF: 10.0.0.1
svm: nvme_svm
username: vsadmin
password: <password>
useREST: true
defaults:
spaceAllocation: "false"
encryption: "true"
storage:
- labels:
app: testApp
cost: "20"
defaults:
spaceAllocation: "false"
encryption: "false"將後端對應至 StorageClasses
以下 StorageClass 定義均與此相關 具有虛擬資源池的後端範例。透過該 parameters.selector 字段，每個 StorageClass 定義都會指定哪些虛擬池可用於託管磁碟區。磁碟區將具有所選虛擬池中定義的方面。
-
該
protection-goldStorageClass 將映射到 `ontap-san`後端中的第一個虛擬資源池。這是唯一提供黃金級保護的資源池。apiVersion: storage.k8s.io/v1 kind: StorageClass metadata: name: protection-gold provisioner: csi.trident.netapp.io parameters: selector: "protection=gold" fsType: "ext4" -
該
protection-not-goldStorageClass 將對應至ontap-san後端中的第二個和第三個虛擬資源池。這些是唯一提供金級以外保護層級的資源池。apiVersion: storage.k8s.io/v1 kind: StorageClass metadata: name: protection-not-gold provisioner: csi.trident.netapp.io parameters: selector: "protection!=gold" fsType: "ext4" -
app-mysqldbStorageClass 將對應至 `ontap-san-economy`後端中的第三個虛擬資源池。這是唯一為 mysqldb 類型應用程式提供儲存資源池組態的資源池。apiVersion: storage.k8s.io/v1 kind: StorageClass metadata: name: app-mysqldb provisioner: csi.trident.netapp.io parameters: selector: "app=mysqldb" fsType: "ext4" -
protection-silver-creditpoints-20kStorageClass 將對應至 `ontap-san`後端的第二個虛擬資源池。這是唯一提供銀級保護和 20000 信用點數的資源池。apiVersion: storage.k8s.io/v1 kind: StorageClass metadata: name: protection-silver-creditpoints-20k provisioner: csi.trident.netapp.io parameters: selector: "protection=silver; creditpoints=20000" fsType: "ext4" -
creditpoints-5kStorageClass 將對應至ontap-san後端的第三個虛擬資源池和ontap-san-economy後端的第四個虛擬資源池。這些是唯一提供 5000 creditpoints 的資源池。apiVersion: storage.k8s.io/v1 kind: StorageClass metadata: name: creditpoints-5k provisioner: csi.trident.netapp.io parameters: selector: "creditpoints=5000" fsType: "ext4" -
此
my-test-app-scStorageClass 會對應到testAPP虛擬資源池，在ontap-san驅動程式中使用sanType: nvme。這是唯一提供testApp的資源池。--- apiVersion: storage.k8s.io/v1 kind: StorageClass metadata: name: my-test-app-sc provisioner: csi.trident.netapp.io parameters: selector: "app=testApp" fsType: "ext4"
Trident 將決定選擇哪個虛擬資源池，並確保符合儲存需求。
