Expanda una configuración IP de MetroCluster
Sugerir cambios
PDF
Según la versión de ONTAP, puede ampliar la configuración de IP de MetroCluster añadiendo cuatro nodos nuevos como nuevo grupo de recuperación ante desastres.
A partir de ONTAP 9.13.1, es posible expandir temporalmente una configuración de MetroCluster de ocho nodos para actualizar las controladoras y el almacenamiento. Consulte "Actualizar una configuración IP de MetroCluster de cuatro u ocho nodos (ONTAP 9,8 y versiones posteriores)" si quiere más información.
A partir de ONTAP 9.9.1, se pueden añadir cuatro nodos nuevos a la configuración IP de MetroCluster como un segundo grupo de recuperación ante desastres. Con esto se crea una configuración MetroCluster de ocho nodos.
-
Los nodos antiguos y nuevos deben ejecutar la misma versión de ONTAP.
-
Este procedimiento describe los pasos necesarios para agregar un grupo de recuperación ante desastres de cuatro nodos a una configuración de IP de MetroCluster existente. Si va a actualizar una configuración de ocho nodos, debe repetir el procedimiento completo para cada grupo de DR, agregando de uno en uno.
-
Confirmar que los modelos de plataforma nuevos y antiguos son compatibles con la combinación de plataformas.
-
Compruebe que los modelos de plataforma antiguo y nuevo son compatibles con los conmutadores IP.
-
Si lo es "Actualizar una configuración IP de MetroCluster de cuatro u ocho nodos", los nuevos nodos deben disponer de espacio suficiente para acomodar los datos de los nodos antiguos, junto con los discos adecuados para los agregados raíz y los discos de reserva.
-
Compruebe que tiene un dominio de retransmisión predeterminado creado en los nodos antiguos.
Cuando se añaden nodos nuevos a un clúster existente sin un dominio de retransmisión predeterminado, las LIF de gestión de nodos se crean para los nodos nuevos mediante identificadores únicos universales (UUID) en lugar de los nombres esperados. Para obtener más información, vea el artículo de la base de conocimientos "LIF de gestión de nodos en los nodos recién añadidos generados con nombres UUID".
Active el registro de la consola
NetApp recomienda encarecidamente que habilite el inicio de sesión de la consola en los dispositivos que esté utilizando y realice las siguientes acciones al realizar este procedimiento:
-
Deje la función AutoSupport habilitada durante el mantenimiento.
-
Active un mensaje de AutoSupport de mantenimiento antes y después de las tareas de mantenimiento para deshabilitar la creación de casos durante la actividad de mantenimiento.
Consulte el artículo de la base de conocimientos "Cómo impedir la creación automática de casos durante las ventanas de mantenimiento programado".
-
Habilite el registro de sesiones para cualquier sesión de CLI. Para obtener instrucciones sobre cómo activar el registro de sesiones, consulte la sección Salida de sesión de registro en el artículo de la Base de conocimientos "Cómo configurar PuTTY para una conectividad óptima con sistemas ONTAP".
Ejemplo de nomenclatura de este procedimiento
Este procedimiento usa nombres de ejemplo de todos los para identificar los grupos de recuperación ante desastres, los nodos y los switches implicados.
Grupos de recuperación ante desastres |
Cluster_A en el sitio_A |
Cluster_B en el sitio_B |
dr_group_1-old |
|
|
dr_group_2-new |
|
|
Combinaciones de plataformas compatibles al agregar un segundo grupo de DR
En las siguientes tablas se muestran las combinaciones de plataformas admitidas para las configuraciones IP de MetroCluster de ocho nodos.
|
|

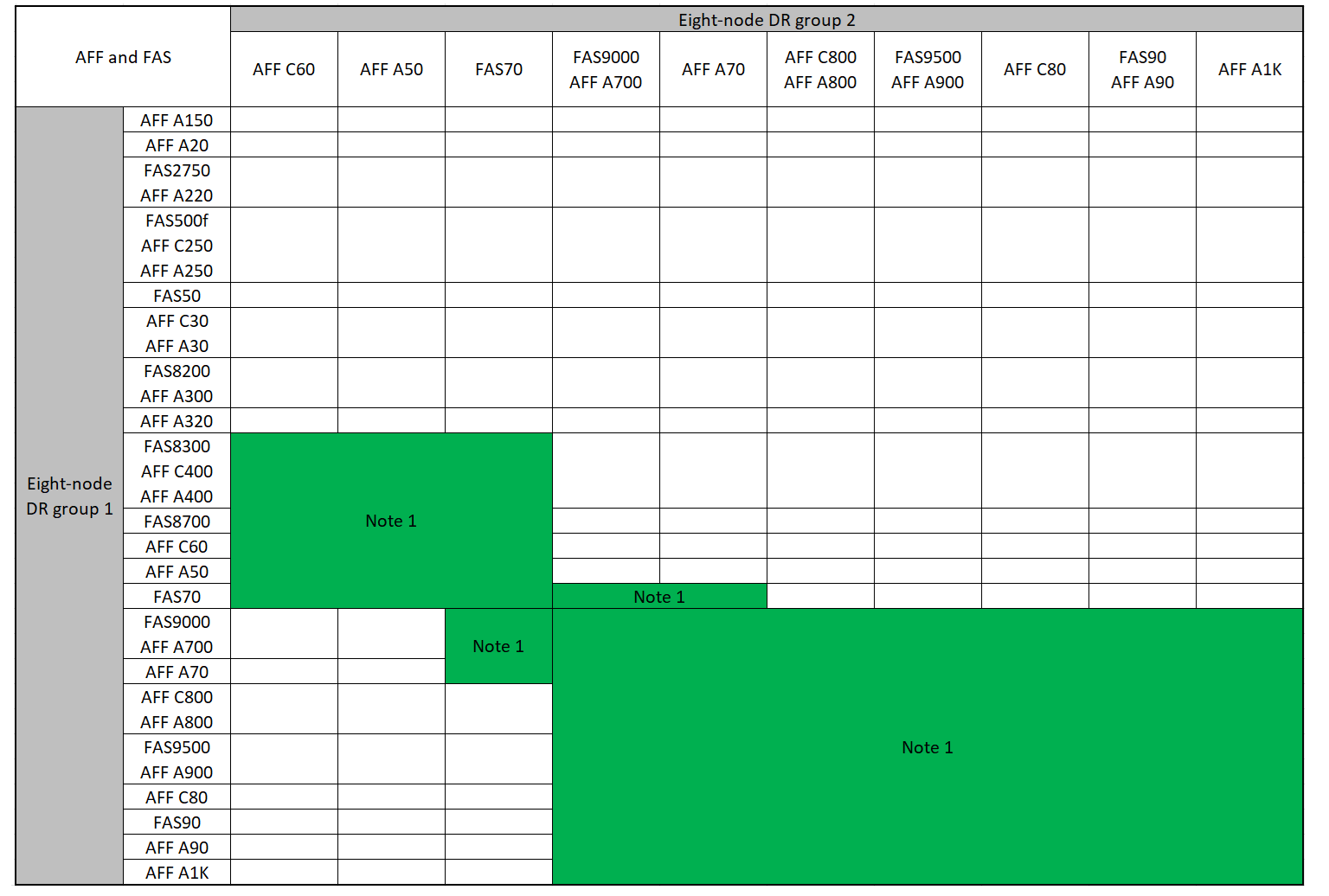

En la siguiente tabla se muestran las combinaciones de plataformas admitidas para ampliar un sistema AFF o FAS en una configuración IP de MetroCluster:
-
Nota 1: Se requiere ONTAP 9.9.1 o posterior (o la versión mínima de ONTAP admitida en la plataforma) para estas combinaciones.
-
Nota 2: Se requiere ONTAP 9.13.1 o posterior (o la versión mínima de ONTAP admitida en la plataforma) para estas combinaciones.
La siguiente tabla muestra las combinaciones de plataformas admitidas para expandir un sistema ASA en una configuración IP de MetroCluster:
Envío de un mensaje de AutoSupport personalizado antes del mantenimiento
Antes de realizar el mantenimiento, debe emitir un mensaje de AutoSupport para notificar al soporte técnico de NetApp que se está realizando el mantenimiento. Al informar al soporte técnico de que el mantenimiento está en marcha, se evita que abran un caso basándose en que se ha producido una interrupción.
Esta tarea debe realizarse en cada sitio MetroCluster.
-
Para evitar la generación automática de casos de soporte, envíe un mensaje de AutoSupport para indicar que la actualización está en curso.
-
Emita el siguiente comando:
system node autosupport invoke -node * -type all -message "MAINT=10h Upgrading <old-model> to <new-model>En este ejemplo se especifica una ventana de mantenimiento de 10 horas. Es posible que desee permitir tiempo adicional, dependiendo de su plan.
Si el mantenimiento se completa antes de que haya transcurrido el tiempo, puede invocar un mensaje de AutoSupport que indique el final del período de mantenimiento:
system node autosupport invoke -node * -type all -message MAINT=end-
Repita el comando en el clúster de partners.
-
Consideraciones sobre las VLAN al añadir un nuevo grupo de DR
-
Se aplican las siguientes consideraciones de VLAN al ampliar una configuración de IP de MetroCluster:
Algunas plataformas utilizan una VLAN para la interfaz de IP de MetroCluster. De manera predeterminada, cada uno de los dos puertos utiliza una VLAN diferente: 10 y 20.
Si es compatible, también puede especificar una VLAN diferente (no predeterminada) superior a 100 (entre 101 y 4095) con el
-vlan-idparámetro delmetrocluster configuration-settings interface createcomando.Las siguientes plataformas no soportan el
-vlan-idparámetro:-
FAS8200 y AFF A300
-
AFF A320
-
FAS9000 y AFF A700
-
AFF C800, ASA C800, AFF A800 y ASA A800
Todas las demás plataformas admiten
-vlan-idel parámetro.Las asignaciones de VLAN predeterminadas y válidas dependen de si la plataforma admite el
-vlan-idparámetro:
Plataformas compatibles con <code>-vlan-id</code>VLAN predeterminada:
-
Cuando no se especifica el
-vlan-idparámetro, las interfaces se crean con VLAN 10 para los puertos “A” y VLAN 20 para los puertos “B”. -
La VLAN especificada debe coincidir con la VLAN seleccionada en el RCF.
Rangos de VLAN válidos:
-
VLAN predeterminada 10 y 20
-
VLAN 101 y superior (entre 101 y 4095)
Plataformas que no admiten <code>-vlan-id</code>VLAN predeterminada:
-
No aplicable La interfaz no requiere que se especifique una VLAN en la interfaz de MetroCluster. El puerto del switch define la VLAN que se usa.
Rangos de VLAN válidos:
-
Todas las VLAN no se excluyen explícitamente al generar el RCF. La RCF le avisa si la VLAN no es válida.
-
-
Ambos grupos de DR utilizan las mismas VLAN al ampliar de una configuración MetroCluster de cuatro nodos a otra de ocho nodos.
-
Si no se pueden configurar ambos grupos de DR con la misma VLAN, debe actualizar el grupo de DR que no admite
vlan-idel parámetro para utilizar una VLAN que sea compatible con el otro grupo de DR. -
Dependiendo de la versión de ONTAP, puede cambiar algunas propiedades de la interfaz IP de MetroCluster después de la configuración inicial. Consulte "Modificar las propiedades de una interfaz IP de MetroCluster" para obtener más información sobre qué es compatible.
Comprobación del estado de la configuración de MetroCluster
Debe comprobar el estado y la conectividad de la configuración de MetroCluster antes de ejecutar la ampliación.
-
Compruebe el funcionamiento de la configuración de MetroCluster en ONTAP:
-
Compruebe si el sistema es multivía:
node run -node <node-name> sysconfig -a -
Compruebe si hay alertas de estado en ambos clústeres:
system health alert show -
Confirme la configuración del MetroCluster y que el modo operativo es normal:
metrocluster show -
Realizar una comprobación de MetroCluster:
metrocluster check run -
Mostrar los resultados de la comprobación de MetroCluster:
metrocluster check show -
Ejecute Config Advisor.
-
Después de ejecutar Config Advisor, revise el resultado de la herramienta y siga las recomendaciones del resultado para solucionar los problemas detectados.
-
-
Compruebe que el clúster esté en buen estado:
cluster showcluster_A::> cluster show Node Health Eligibility -------------- ------ ----------- node_A_1 true true node_A_2 true true cluster_A::>
-
Compruebe que todos los puertos del clúster estén activos:
network port show -ipspace Clustercluster_A::> network port show -ipspace Cluster Node: node_A_1-old Speed(Mbps) Health Port IPspace Broadcast Domain Link MTU Admin/Oper Status --------- ------------ ---------------- ---- ---- ----------- -------- e0a Cluster Cluster up 9000 auto/10000 healthy e0b Cluster Cluster up 9000 auto/10000 healthy Node: node_A_2-old Speed(Mbps) Health Port IPspace Broadcast Domain Link MTU Admin/Oper Status --------- ------------ ---------------- ---- ---- ----------- -------- e0a Cluster Cluster up 9000 auto/10000 healthy e0b Cluster Cluster up 9000 auto/10000 healthy 4 entries were displayed. cluster_A::> -
Compruebe que todas las LIF del clúster estén en funcionamiento:
network interface show -vserver ClusterCada LIF de clúster debería mostrar el valor true para es Home y tener un administrador de estado/Oper de up/up
cluster_A::> network interface show -vserver cluster Logical Status Network Current Current Is Vserver Interface Admin/Oper Address/Mask Node Port Home ----------- ---------- ---------- ------------------ ------------- ------- ----- Cluster node_A_1-old_clus1 up/up 169.254.209.69/16 node_A_1 e0a true node_A_1-old_clus2 up/up 169.254.49.125/16 node_A_1 e0b true node_A_2-old_clus1 up/up 169.254.47.194/16 node_A_2 e0a true node_A_2-old_clus2 up/up 169.254.19.183/16 node_A_2 e0b true 4 entries were displayed. cluster_A::> -
Compruebe que la reversión automática está habilitada en todas las LIF del clúster:
network interface show -vserver Cluster -fields auto-revertcluster_A::> network interface show -vserver Cluster -fields auto-revert Logical Vserver Interface Auto-revert --------- ------------- ------------ Cluster node_A_1-old_clus1 true node_A_1-old_clus2 true node_A_2-old_clus1 true node_A_2-old_clus2 true 4 entries were displayed. cluster_A::>
Eliminación de la configuración de las aplicaciones de supervisión
Si la configuración existente se supervisa con el software MetroCluster Tiebreaker, el Mediador de ONTAP u otras aplicaciones de terceros (por ejemplo, ClusterLion) que puedan iniciar una conmutación de sitios, debe eliminar la configuración de MetroCluster del software de supervisión antes de la actualización.
-
Elimine la configuración de MetroCluster existente de tiebreaker, Mediator u otro software que pueda iniciar la conmutación.
Si está usando…
Utilice este procedimiento…
Tiebreaker
Mediador
Ejecute el siguiente comando desde el símbolo del sistema de ONTAP:
metrocluster configuration-settings mediator removeAplicaciones de terceros
Consulte la documentación del producto.
-
Elimine la configuración de MetroCluster existente de cualquier aplicación de terceros que pueda iniciar la conmutación.
Consulte la documentación de la aplicación.
Preparación de los nuevos módulos de la controladora
Debe preparar los cuatro nodos MetroCluster nuevos e instalar la versión de ONTAP correcta.
Esta tarea se debe realizar en cada uno de los nuevos nodos:
-
Node_a_3-New
-
Node_a_4-New
-
Node_B_3-New
-
Node_B_4-New
En estos pasos, se borra la configuración en los nodos y se borra la región del buzón en las unidades nuevas.
-
Monte en rack las nuevas controladoras.
-
Conecte los nuevos nodos IP de MetroCluster a los switches IP como se muestra en "Conecte los cables de los conmutadores IP".
-
Configure los nodos IP de MetroCluster mediante los siguientes procedimientos:
-
En el modo de mantenimiento, emita el comando halt para salir del modo de mantenimiento y, a continuación, emita el comando boot_ontap para arrancar el sistema y acceder a la configuración del clúster.
No complete el asistente de clúster ni el asistente para nodos en este momento.
Actualice los archivos RCF
Si va a instalar un nuevo firmware de conmutador, debe instalar el firmware del conmutador antes de actualizar el archivo RCF.
Este procedimiento interrumpe el tráfico del conmutador donde se actualiza el archivo RCF. El tráfico se reanudará una vez que se aplique el nuevo archivo RCF.
-
Compruebe el estado de la configuración.
-
Compruebe que los componentes de MetroCluster están en buen estado:
metrocluster check runcluster_A::*> metrocluster check run
La operación se ejecuta en segundo plano.
-
Después del
metrocluster check runla operación finaliza, se ejecutametrocluster check showpara ver los resultados.Después de unos cinco minutos, se muestran los siguientes resultados:
----------- ::*> metrocluster check show Component Result ------------------- --------- nodes ok lifs ok config-replication ok aggregates ok clusters ok connections not-applicable volumes ok 7 entries were displayed.
-
Comprobar el estado de la operación de comprobación de MetroCluster en ejecución:
metrocluster operation history show -job-id 38 -
Compruebe que no hay alertas de estado:
system health alert show
-
-
Prepare los switches IP para la aplicación de los nuevos archivos RCF.
Siga los pasos para su proveedor de switches:
-
Descargue e instale el archivo IP RCF, según el proveedor del switch.
Actualice los interruptores en el siguiente orden: Switch_A_1, Switch_B_1, Switch_A_2, Switch_B_2 -
"Descargue e instale los archivos NVIDIA IP RCF"
Si tiene una configuración de red L2 compartida o L3, es posible que deba ajustar los puertos ISL en los switches intermedio/cliente. El modo de puerto de conmutador puede cambiar de modo de acceso a modo de tronco. Sólo continúe con la actualización del segundo par de conmutadores (A_2, B_2) si la conectividad de red entre los conmutadores A_1 y B_1 está totalmente operativa y la red está en buen estado.
Una los nuevos nodos a los clústeres
Debe añadir los cuatro nodos IP de MetroCluster nuevos a la configuración de MetroCluster existente.
Debe ejecutar esta tarea en ambos clústeres.
-
Añada los nodos IP de MetroCluster nuevos a la configuración de MetroCluster existente.
-
Una el primer nodo IP de MetroCluster nuevo (node_A_1-new) a la configuración IP de MetroCluster existente.
Welcome to the cluster setup wizard. You can enter the following commands at any time: "help" or "?" - if you want to have a question clarified, "back" - if you want to change previously answered questions, and "exit" or "quit" - if you want to quit the cluster setup wizard. Any changes you made before quitting will be saved. You can return to cluster setup at any time by typing "cluster setup". To accept a default or omit a question, do not enter a value. This system will send event messages and periodic reports to NetApp Technical Support. To disable this feature, enter autosupport modify -support disable within 24 hours. Enabling AutoSupport can significantly speed problem determination and resolution, should a problem occur on your system. For further information on AutoSupport, see: http://support.netapp.com/autosupport/ Type yes to confirm and continue {yes}: yes Enter the node management interface port [e0M]: 172.17.8.93 172.17.8.93 is not a valid port. The physical port that is connected to the node management network. Examples of node management ports are "e4a" or "e0M". You can type "back", "exit", or "help" at any question. Enter the node management interface port [e0M]: Enter the node management interface IP address: 172.17.8.93 Enter the node management interface netmask: 255.255.254.0 Enter the node management interface default gateway: 172.17.8.1 A node management interface on port e0M with IP address 172.17.8.93 has been created. Use your web browser to complete cluster setup by accessing https://172.17.8.93 Otherwise, press Enter to complete cluster setup using the command line interface: Do you want to create a new cluster or join an existing cluster? {create, join}: join Existing cluster interface configuration found: Port MTU IP Netmask e0c 9000 169.254.148.217 255.255.0.0 e0d 9000 169.254.144.238 255.255.0.0 Do you want to use this configuration? {yes, no} [yes]: yes . . . -
Una el segundo nodo IP de MetroCluster nuevo (node_A_2-new) a la configuración IP de MetroCluster existente.
-
-
Repita estos pasos para unir node_B_1-new y node_B_2-new a cluster_B.
Configurar las LIF de interconexión de clústeres, crear las interfaces MetroCluster y hacer mirroring de los agregados raíz
Debe crear LIF de paridad entre clústeres, crear las interfaces MetroCluster en los nuevos nodos IP de MetroCluster.
-
El puerto de inicio utilizado en los ejemplos es específico de la plataforma. Debe utilizar el puerto de inicio específico de la plataforma de nodo IP de MetroCluster.
-
Revise la información de Consideraciones sobre las VLAN al añadir un nuevo grupo de DR antes de realizar esta tarea.
-
En los nuevos nodos IP de MetroCluster, configure las LIF entre clústeres mediante los siguientes procedimientos:
-
En cada sitio, compruebe que cluster peering está configurado:
cluster peer showEn el ejemplo siguiente se muestra la configuración de paridad de clústeres en cluster_A:
cluster_A:> cluster peer show Peer Cluster Name Cluster Serial Number Availability Authentication ------------------------- --------------------- -------------- -------------- cluster_B 1-80-000011 Available ok
En el ejemplo siguiente se muestra la configuración de paridad de clústeres en cluster_B:
cluster_B:> cluster peer show Peer Cluster Name Cluster Serial Number Availability Authentication ------------------------- --------------------- -------------- -------------- cluster_A 1-80-000011 Available ok cluster_B::>
-
Cree el grupo DR para los nodos IP de MetroCluster:
metrocluster configuration-settings dr-group create -partner-clusterPara obtener más información acerca de las opciones de configuración y conexiones de MetroCluster, consulte lo siguiente:
cluster_A::> metrocluster configuration-settings dr-group create -partner-cluster cluster_B -local-node node_A_1-new -remote-node node_B_1-new [Job 259] Job succeeded: DR Group Create is successful. cluster_A::>
-
Comprobar que el grupo de recuperación ante desastres se ha creado.
metrocluster configuration-settings dr-group showcluster_A::> metrocluster configuration-settings dr-group show DR Group ID Cluster Node DR Partner Node ----------- -------------------------- ------------------ ------------------ 1 cluster_A node_A_1-old node_B_1-old node_A_2-old node_B_2-old cluster_B node_B_1-old node_A_1-old node_B_2-old node_A_2-old 2 cluster_A node_A_1-new node_B_1-new node_A_2-new node_B_2-new cluster_B node_B_1-new node_A_1-new node_B_2-new node_A_2-new 8 entries were displayed. cluster_A::> -
Configure las interfaces IP de MetroCluster para los nodos IP de MetroCluster recién Unidos:
-
Si es compatible, puede especificar una VLAN diferente (no predeterminada) superior a 100 (entre 101 y 4095) con el
-vlan-idparámetro delmetrocluster configuration-settings interface createcomando. Consulte Consideraciones sobre las VLAN al añadir un nuevo grupo de DR para obtener información sobre la plataforma compatible. -
Puede configurar las interfaces IP de MetroCluster desde cualquier clúster.
metrocluster configuration-settings interface create -cluster-namecluster_A::> metrocluster configuration-settings interface create -cluster-name cluster_A -home-node node_A_1-new -home-port e1a -address 172.17.26.10 -netmask 255.255.255.0 [Job 260] Job succeeded: Interface Create is successful. cluster_A::> metrocluster configuration-settings interface create -cluster-name cluster_A -home-node node_A_1-new -home-port e1b -address 172.17.27.10 -netmask 255.255.255.0 [Job 261] Job succeeded: Interface Create is successful. cluster_A::> metrocluster configuration-settings interface create -cluster-name cluster_A -home-node node_A_2-new -home-port e1a -address 172.17.26.11 -netmask 255.255.255.0 [Job 262] Job succeeded: Interface Create is successful. cluster_A::> :metrocluster configuration-settings interface create -cluster-name cluster_A -home-node node_A_2-new -home-port e1b -address 172.17.27.11 -netmask 255.255.255.0 [Job 263] Job succeeded: Interface Create is successful. cluster_A::> metrocluster configuration-settings interface create -cluster-name cluster_B -home-node node_B_1-new -home-port e1a -address 172.17.26.12 -netmask 255.255.255.0 [Job 264] Job succeeded: Interface Create is successful. cluster_A::> metrocluster configuration-settings interface create -cluster-name cluster_B -home-node node_B_1-new -home-port e1b -address 172.17.27.12 -netmask 255.255.255.0 [Job 265] Job succeeded: Interface Create is successful. cluster_A::> metrocluster configuration-settings interface create -cluster-name cluster_B -home-node node_B_2-new -home-port e1a -address 172.17.26.13 -netmask 255.255.255.0 [Job 266] Job succeeded: Interface Create is successful. cluster_A::> metrocluster configuration-settings interface create -cluster-name cluster_B -home-node node_B_2-new -home-port e1b -address 172.17.27.13 -netmask 255.255.255.0 [Job 267] Job succeeded: Interface Create is successful.
-
-
Compruebe que se han creado las interfaces IP de MetroCluster:
metrocluster configuration-settings interface showcluster_A::>metrocluster configuration-settings interface show DR Config Group Cluster Node Network Address Netmask Gateway State ----- ------- ------- --------------- --------------- --------------- --------- 1 cluster_A node_A_1-old Home Port: e1a 172.17.26.10 255.255.255.0 - completed Home Port: e1b 172.17.27.10 255.255.255.0 - completed node_A_2-old Home Port: e1a 172.17.26.11 255.255.255.0 - completed Home Port: e1b 172.17.27.11 255.255.255.0 - completed cluster_B node_B_1-old Home Port: e1a 172.17.26.13 255.255.255.0 - completed Home Port: e1b 172.17.27.13 255.255.255.0 - completed node_B_1-old Home Port: e1a 172.17.26.12 255.255.255.0 - completed Home Port: e1b 172.17.27.12 255.255.255.0 - completed 2 cluster_A node_A_3-new Home Port: e1a 172.17.28.10 255.255.255.0 - completed Home Port: e1b 172.17.29.10 255.255.255.0 - completed node_A_3-new Home Port: e1a 172.17.28.11 255.255.255.0 - completed Home Port: e1b 172.17.29.11 255.255.255.0 - completed cluster_B node_B_3-new Home Port: e1a 172.17.28.13 255.255.255.0 - completed Home Port: e1b 172.17.29.13 255.255.255.0 - completed node_B_3-new Home Port: e1a 172.17.28.12 255.255.255.0 - completed Home Port: e1b 172.17.29.12 255.255.255.0 - completed 8 entries were displayed. cluster_A> -
Conecte las interfaces IP de MetroCluster:
metrocluster configuration-settings connection connect
Este comando puede tardar varios minutos en completarse. cluster_A::> metrocluster configuration-settings connection connect cluster_A::>
-
Compruebe que las conexiones están correctamente establecidas:
metrocluster configuration-settings connection showcluster_A::> metrocluster configuration-settings connection show DR Source Destination Group Cluster Node Network Address Network Address Partner Type Config State ----- ------- ------- --------------- --------------- ------------ ------------ 1 cluster_A node_A_1-old Home Port: e1a 172.17.28.10 172.17.28.11 HA Partner completed Home Port: e1a 172.17.28.10 172.17.28.12 DR Partner completed Home Port: e1a 172.17.28.10 172.17.28.13 DR Auxiliary completed Home Port: e1b 172.17.29.10 172.17.29.11 HA Partner completed Home Port: e1b 172.17.29.10 172.17.29.12 DR Partner completed Home Port: e1b 172.17.29.10 172.17.29.13 DR Auxiliary completed node_A_2-old Home Port: e1a 172.17.28.11 172.17.28.10 HA Partner completed Home Port: e1a 172.17.28.11 172.17.28.13 DR Partner completed Home Port: e1a 172.17.28.11 172.17.28.12 DR Auxiliary completed Home Port: e1b 172.17.29.11 172.17.29.10 HA Partner completed Home Port: e1b 172.17.29.11 172.17.29.13 DR Partner completed Home Port: e1b 172.17.29.11 172.17.29.12 DR Auxiliary completed DR Source Destination Group Cluster Node Network Address Network Address Partner Type Config State ----- ------- ------- --------------- --------------- ------------ ------------ 1 cluster_B node_B_2-old Home Port: e1a 172.17.28.13 172.17.28.12 HA Partner completed Home Port: e1a 172.17.28.13 172.17.28.11 DR Partner completed Home Port: e1a 172.17.28.13 172.17.28.10 DR Auxiliary completed Home Port: e1b 172.17.29.13 172.17.29.12 HA Partner completed Home Port: e1b 172.17.29.13 172.17.29.11 DR Partner completed Home Port: e1b 172.17.29.13 172.17.29.10 DR Auxiliary completed node_B_1-old Home Port: e1a 172.17.28.12 172.17.28.13 HA Partner completed Home Port: e1a 172.17.28.12 172.17.28.10 DR Partner completed Home Port: e1a 172.17.28.12 172.17.28.11 DR Auxiliary completed Home Port: e1b 172.17.29.12 172.17.29.13 HA Partner completed Home Port: e1b 172.17.29.12 172.17.29.10 DR Partner completed Home Port: e1b 172.17.29.12 172.17.29.11 DR Auxiliary completed DR Source Destination Group Cluster Node Network Address Network Address Partner Type Config State ----- ------- ------- --------------- --------------- ------------ ------------ 2 cluster_A node_A_1-new** Home Port: e1a 172.17.26.10 172.17.26.11 HA Partner completed Home Port: e1a 172.17.26.10 172.17.26.12 DR Partner completed Home Port: e1a 172.17.26.10 172.17.26.13 DR Auxiliary completed Home Port: e1b 172.17.27.10 172.17.27.11 HA Partner completed Home Port: e1b 172.17.27.10 172.17.27.12 DR Partner completed Home Port: e1b 172.17.27.10 172.17.27.13 DR Auxiliary completed node_A_2-new Home Port: e1a 172.17.26.11 172.17.26.10 HA Partner completed Home Port: e1a 172.17.26.11 172.17.26.13 DR Partner completed Home Port: e1a 172.17.26.11 172.17.26.12 DR Auxiliary completed Home Port: e1b 172.17.27.11 172.17.27.10 HA Partner completed Home Port: e1b 172.17.27.11 172.17.27.13 DR Partner completed Home Port: e1b 172.17.27.11 172.17.27.12 DR Auxiliary completed DR Source Destination Group Cluster Node Network Address Network Address Partner Type Config State ----- ------- ------- --------------- --------------- ------------ ------------ 2 cluster_B node_B_2-new Home Port: e1a 172.17.26.13 172.17.26.12 HA Partner completed Home Port: e1a 172.17.26.13 172.17.26.11 DR Partner completed Home Port: e1a 172.17.26.13 172.17.26.10 DR Auxiliary completed Home Port: e1b 172.17.27.13 172.17.27.12 HA Partner completed Home Port: e1b 172.17.27.13 172.17.27.11 DR Partner completed Home Port: e1b 172.17.27.13 172.17.27.10 DR Auxiliary completed node_B_1-new Home Port: e1a 172.17.26.12 172.17.26.13 HA Partner completed Home Port: e1a 172.17.26.12 172.17.26.10 DR Partner completed Home Port: e1a 172.17.26.12 172.17.26.11 DR Auxiliary completed Home Port: e1b 172.17.27.12 172.17.27.13 HA Partner completed Home Port: e1b 172.17.27.12 172.17.27.10 DR Partner completed Home Port: e1b 172.17.27.12 172.17.27.11 DR Auxiliary completed 48 entries were displayed. cluster_A::> -
Verifique la asignación automática de discos y la partición:
disk show -pool Pool1cluster_A::> disk show -pool Pool1 Usable Disk Container Container Disk Size Shelf Bay Type Type Name Owner ---------------- ---------- ----- --- ------- ----------- --------- -------- 1.10.4 - 10 4 SAS remote - node_B_2 1.10.13 - 10 13 SAS remote - node_B_2 1.10.14 - 10 14 SAS remote - node_B_1 1.10.15 - 10 15 SAS remote - node_B_1 1.10.16 - 10 16 SAS remote - node_B_1 1.10.18 - 10 18 SAS remote - node_B_2 ... 2.20.0 546.9GB 20 0 SAS aggregate aggr0_rha1_a1 node_a_1 2.20.3 546.9GB 20 3 SAS aggregate aggr0_rha1_a2 node_a_2 2.20.5 546.9GB 20 5 SAS aggregate rha1_a1_aggr1 node_a_1 2.20.6 546.9GB 20 6 SAS aggregate rha1_a1_aggr1 node_a_1 2.20.7 546.9GB 20 7 SAS aggregate rha1_a2_aggr1 node_a_2 2.20.10 546.9GB 20 10 SAS aggregate rha1_a1_aggr1 node_a_1 ... 43 entries were displayed. cluster_A::> -
Reflejar los agregados raíz:
storage aggregate mirror -aggregate aggr0_node_A_1-new
Debe completar este paso en cada nodo IP de MetroCluster. cluster_A::> aggr mirror -aggregate aggr0_node_A_1-new Info: Disks would be added to aggregate "aggr0_node_A_1-new"on node "node_A_1-new" in the following manner: Second Plex RAID Group rg0, 3 disks (block checksum, raid_dp) Usable Physical Position Disk Type Size Size ---------- ------------------------- ---------- -------- -------- dparity 4.20.0 SAS - - parity 4.20.3 SAS - - data 4.20.1 SAS 546.9GB 558.9GB Aggregate capacity available forvolume use would be 467.6GB. Do you want to continue? {y|n}: y cluster_A::> -
Compruebe que se han duplicado los agregados raíz:
storage aggregate showcluster_A::> aggr show Aggregate Size Available Used% State #Vols Nodes RAID Status --------- -------- --------- ----- ------- ------ ---------------- ------------ aggr0_node_A_1-old 349.0GB 16.84GB 95% online 1 node_A_1-old raid_dp, mirrored, normal aggr0_node_A_2-old 349.0GB 16.84GB 95% online 1 node_A_2-old raid_dp, mirrored, normal aggr0_node_A_1-new 467.6GB 22.63GB 95% online 1 node_A_1-new raid_dp, mirrored, normal aggr0_node_A_2-new 467.6GB 22.62GB 95% online 1 node_A_2-new raid_dp, mirrored, normal aggr_data_a1 1.02TB 1.01TB 1% online 1 node_A_1-old raid_dp, mirrored, normal aggr_data_a2 1.02TB 1.01TB 1% online 1 node_A_2-old raid_dp, mirrored,
Finalización de la adición de nuevos nodos
Debe incorporar el nuevo grupo de recuperación ante desastres a la configuración de MetroCluster y crear agregados de datos reflejados en los nuevos nodos.
-
Actualice la configuración de MetroCluster:
-
Entre en el modo de privilegio avanzado:
set -privilege advanced -
Actualice la configuración de MetroCluster en cualquiera de los nodos:
Si la configuración de MetroCluster tiene…
Realice lo siguiente…
Varios agregados de datos
Desde el símbolo del sistema de cualquier nodo, ejecute:
metrocluster configure <node-name>Un único agregado de datos reflejados en una o en las dos ubicaciones
Desde el aviso de cualquier nodo, configure la MetroCluster con el
-allow-with-one-aggregate trueparámetro:metrocluster configure -allow-with-one-aggregate true <node-name> -
Reinicie cada uno de los nodos nuevos:
node reboot -node <node_name> -inhibit-takeover true
No es necesario reiniciar los nodos en un orden específico, pero debe esperar a que un nodo se arranque completamente y se establezcan todas las conexiones antes de reiniciar el siguiente nodo. -
Volver al modo de privilegios de administrador:
set -privilege admin
-
-
Crear agregados de datos reflejados en cada uno de los nuevos nodos de MetroCluster:
storage aggregate create -aggregate <aggregate-name> -node <node-name> -diskcount <no-of-disks> -mirror true
Debe crear al menos un agregado de datos reflejados por sitio. Se recomienda tener dos agregados de datos reflejados por sitio en nodos IP de MetroCluster para alojar los volúmenes de MDV, sin embargo se admite un solo agregado por sitio (pero no se recomienda). Es aceptable que una ubicación de MetroCluster tenga un único agregado de datos reflejados y la otra tenga más de un agregado de datos reflejados. En el ejemplo siguiente se muestra la creación de un agregado en node_A_1-new.
cluster_A::> storage aggregate create -aggregate data_a3 -node node_A_1-new -diskcount 10 -mirror t Info: The layout for aggregate "data_a3" on node "node_A_1-new" would be: First Plex RAID Group rg0, 5 disks (block checksum, raid_dp) Usable Physical Position Disk Type Size Size ---------- ------------------------- ---------- -------- -------- dparity 5.10.15 SAS - - parity 5.10.16 SAS - - data 5.10.17 SAS 546.9GB 547.1GB data 5.10.18 SAS 546.9GB 558.9GB data 5.10.19 SAS 546.9GB 558.9GB Second Plex RAID Group rg0, 5 disks (block checksum, raid_dp) Usable Physical Position Disk Type Size Size ---------- ------------------------- ---------- -------- -------- dparity 4.20.17 SAS - - parity 4.20.14 SAS - - data 4.20.18 SAS 546.9GB 547.1GB data 4.20.19 SAS 546.9GB 547.1GB data 4.20.16 SAS 546.9GB 547.1GB Aggregate capacity available for volume use would be 1.37TB. Do you want to continue? {y|n}: y [Job 440] Job succeeded: DONE cluster_A::> -
Compruebe que los nodos se han añadido a su grupo de recuperación ante desastres.
cluster_A::*> metrocluster node show DR Configuration DR Group Cluster Node State Mirroring Mode ----- ------- ------------------ -------------- --------- -------------------- 1 cluster_A node_A_1-old configured enabled normal node_A_2-old configured enabled normal cluster_B node_B_1-old configured enabled normal node_B_2-old configured enabled normal 2 cluster_A node_A_3-new configured enabled normal node_A_4-new configured enabled normal cluster_B node_B_3-new configured enabled normal node_B_4-new configured enabled normal 8 entries were displayed. cluster_A::*> -
Mueva los volúmenes MDV_CRS en modo de privilegios avanzado.
-
Mostrar los volúmenes para identificar los volúmenes de MDV:
Si tiene un único agregado de datos con mirroring por sitio, mueva ambos volúmenes de MDV a este único agregado. Si tiene dos o más agregados de datos reflejados, mueva cada volumen de MDV a un agregado diferente.
Si va a expandir una configuración de MetroCluster de cuatro nodos a una configuración permanente de ocho nodos, debería mover uno de los volúmenes MDV al nuevo grupo de DR.
En el siguiente ejemplo se muestran los volúmenes MDV en
volume showsalida:cluster_A::> volume show Vserver Volume Aggregate State Type Size Available Used% --------- ------------ ------------ ---------- ---- ---------- ---------- ----- ... cluster_A MDV_CRS_2c78e009ff5611e9b0f300a0985ef8c4_A aggr_b1 - RW - - - cluster_A MDV_CRS_2c78e009ff5611e9b0f300a0985ef8c4_B aggr_b2 - RW - - - cluster_A MDV_CRS_d6b0b313ff5611e9837100a098544e51_A aggr_a1 online RW 10GB 9.50GB 0% cluster_A MDV_CRS_d6b0b313ff5611e9837100a098544e51_B aggr_a2 online RW 10GB 9.50GB 0% ... 11 entries were displayed.mple -
Configure el nivel de privilegio avanzado:
set -privilege advanced -
Mueva los volúmenes de MDV de uno en uno:
volume move start -volume <mdv-volume> -destination-aggregate <aggr-on-new-node> -vserver <svm-name>En el siguiente ejemplo se muestra el comando y la salida para mover "MDV_CRS_d6b0b313f5611e9837100a098544e51_A" al agregado "data_a3" en "node_A_3".
cluster_A::*> vol move start -volume MDV_CRS_d6b0b313ff5611e9837100a098544e51_A -destination-aggregate data_a3 -vserver cluster_A Warning: You are about to modify the system volume "MDV_CRS_d6b0b313ff5611e9837100a098544e51_A". This might cause severe performance or stability problems. Do not proceed unless directed to do so by support. Do you want to proceed? {y|n}: y [Job 494] Job is queued: Move "MDV_CRS_d6b0b313ff5611e9837100a098544e51_A" in Vserver "cluster_A" to aggregate "data_a3". Use the "volume move show -vserver cluster_A -volume MDV_CRS_d6b0b313ff5611e9837100a098544e51_A" command to view the status of this operation. -
Utilice el comando volume show para comprobar que el volumen de MDV se ha movido correctamente:
volume show <mdv-name>La siguiente salida muestra que el volumen de MDV se ha movido correctamente.
cluster_A::*> vol show MDV_CRS_d6b0b313ff5611e9837100a098544e51_B Vserver Volume Aggregate State Type Size Available Used% --------- ------------ ------------ ---------- ---- ---------- ---------- ----- cluster_A MDV_CRS_d6b0b313ff5611e9837100a098544e51_B aggr_a2 online RW 10GB 9.50GB 0% -
-
Mueva épsilon de un nodo antiguo a un nuevo nodo:
-
Identifique qué nodo tiene actualmente épsilon:
cluster show -fields epsiloncluster_B::*> cluster show -fields epsilon node epsilon ---------------- ------- node_A_1-old true node_A_2-old false node_A_3-new false node_A_4-new false 4 entries were displayed.
-
Establezca épsilon en FALSE en el nodo antiguo (node_A_1-old):
cluster modify -node <old-node> -epsilon false* -
Establezca épsilon en true en el nuevo nodo (node_A_3-new):
cluster modify -node <new-node> -epsilon true -
Compruebe que épsilon se ha movido al nodo correcto:
cluster show -fields epsilon
cluster_A::*> cluster show -fields epsilon node epsilon ---------------- ------- node_A_1-old false node_A_2-old false node_A_3-new true node_A_4-new false 4 entries were displayed.
-
-
Si su sistema admite cifrado de principio a fin, puede hacerlo "Habilite el cifrado integral" En el nuevo grupo de recuperación ante desastres.
