Notez l'une des adresses IP de données iSCSI de la baie de stockage du domaine de pannes local.

Sur l’adaptateur de stockage iSCSI de l’hôte vSphere, ajoutez cette adresse IP iSCSI sous l’onglet Découverte dynamique.

Pour le mode d'accès uniforme, vous devez fournir l'adresse LIF des données iSCSI du domaine de panne source et cible.

Répétez l’étape ci-dessus sur les hôtes vSphere pour l’autre domaine d’erreur en ajoutant son IP de données iSCSI locale dans l’onglet Découverte dynamique.

Avec une connectivité réseau appropriée, quatre connexions iSCSI doivent exister par hôte vSphere doté de deux cartes réseau iSCSI VMKernel et de deux LIF de données iSCSI par contrôleur de stockage.

Créez un LUN à l'aide d' ONTAP System Manager, configurez SnapMirror avec la politique de réplication AutomatedFailOverDuplex, choisissez les initiateurs d'hôte et définissez la proximité de l'hôte.

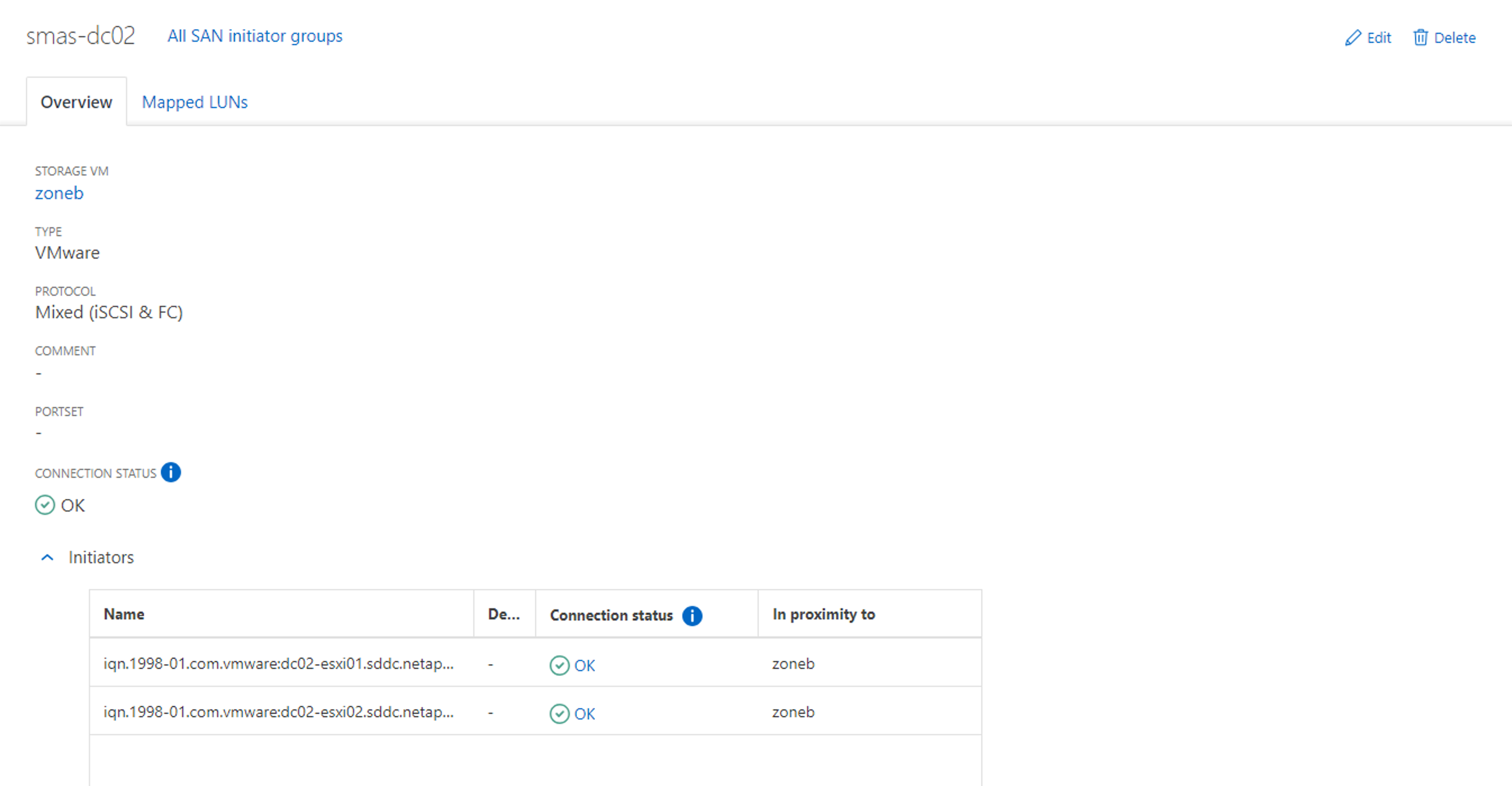

Sur une autre baie de stockage de domaine de pannes, créez le groupe d'initiateurs SAN avec ses initiateurs d'hôte vSphere et définissez la proximité de l'hôte.

Pour le mode d'accès uniforme, l'igroup peut être répliqué à partir du domaine d'erreur source.

Mappez le LUN répliqué avec le même ID de mappage que dans le domaine de panne source.

Sur vCenter, cliquez avec le bouton droit sur vSphere Cluster et sélectionnez l’option Rescanner le stockage.

Sur l’un des hôtes vSphere du cluster, vérifiez que le périphérique nouvellement créé s’affiche avec la banque de données indiquant « Non consommé ».

Sur vCenter, cliquez avec le bouton droit sur vSphere Cluster et sélectionnez l’option Nouvelle banque de données.

Dans l'assistant, n'oubliez pas de fournir le nom du magasin de données et de sélectionner le périphérique avec la capacité et l'ID de périphérique appropriés.

Vérifiez que le magasin de données est monté sur tous les hôtes du cluster sur les deux domaines d’erreur.

Les captures d'écran ci-dessus montrent les E/S actives sur un seul contrôleur puisque nous avons utilisé AFF. Pour ASA, il aura des E/S actives sur tous les chemins.

Lorsque des banques de données supplémentaires sont ajoutées, n'oubliez pas d'étendre le groupe de cohérence existant pour qu'il soit cohérent dans l'ensemble du cluster vSphere.

Assurez-vous que les outils NetApp ONTAP sont déployés et enregistrés sur vCenter. Sinon, suivez"Déploiement des outils ONTAP" et"Ajouter une instance de serveur vCenter"

Assurez-vous que les systèmes de stockage ONTAP sont enregistrés dans les outils ONTAP . Cela inclut à la fois les systèmes de stockage de domaine de panne et un troisième pour la réplication à distance asynchrone à utiliser pour la protection des machines virtuelles avec le plug-in SnapCenter pour VMware vSphere. Sinon, suivez"Ajouter un backend de stockage à l'aide de l'interface utilisateur du client vSphere"

Mettez à jour les données des hôtes pour les synchroniser avec les outils ONTAP , puis,"créer un magasin de données" .

Pour activer SM-as, faites un clic droit sur le cluster vSphere et sélectionnez Protéger le cluster sur NetApp ONTAP Tools (voir la capture d'écran ci-dessus)

Il affichera les magasins de données existants pour ce cluster ainsi que les détails SVM. Le nom CG par défaut est <nom du cluster vSphere>_<nom SVM>. Cliquez sur le bouton Ajouter une relation.

Sélectionnez le SVM cible et définissez la stratégie sur AutomatedFailOverDuplex pour SM-as. Il existe un interrupteur à bascule pour la configuration uniforme de l'hôte. Définissez la proximité pour chaque hôte.

Vérifiez les informations de promesse de l'hôte et d'autres détails. Ajoutez une autre relation au troisième site avec la politique de réplication asynchrone si nécessaire. Ensuite, cliquez sur Protéger. REMARQUE : si vous prévoyez d'utiliser SnapCenter Plug-in for VMware vSphere 6.0, la réplication doit être configurée au niveau du volume plutôt qu'au niveau du groupe de cohérence.

Avec l'accès uniforme à l'hôte, l'hôte dispose d'une connexion iSCSI aux deux baies de stockage de domaine de pannes. REMARQUE : la capture d'écran ci-dessus provient d' AFF. Si ASA, les E/S ACTIVE doivent être dans tous les chemins avec des connexions réseau appropriées.

Le plugin ONTAP Tools indique également que le volume est protégé ou non.

Pour plus de détails et pour mettre à jour les informations de proximité de l'hôte, l'option Relations de cluster d'hôtes sous les outils ONTAP peut être utilisée.

Ajoutez tous les systèmes de stockage ONTAP prévus pour être utilisés dans SCV.

Créer une politique. Assurez-vous que la mise à jour de SnapMirror après la sauvegarde est vérifiée pour SM-as et mettez également à jour SnapVault après la sauvegarde pour la réplication asynchrone vers le troisième domaine d'erreur.

Créez un groupe de ressources avec les éléments souhaités qui doivent être protégés, associés à la politique et à la planification. REMARQUE : le nom d'instantané se terminant par _recent n'est pas pris en charge avec SM-as.

Les sauvegardes se produisent à l'heure planifiée en fonction de la politique associée au groupe de ressources. Les tâches peuvent être surveillées à partir du moniteur de tâches du tableau de bord ou à partir des informations de sauvegarde sur ces ressources.

Les machines virtuelles peuvent être restaurées sur le même vCenter ou sur un autre vCenter à partir du SVM sur le domaine d'erreur principal ou à partir de l'un des emplacements secondaires.

Une option similaire est également disponible pour l'opération de montage du magasin de données.
