システムのパフォーマンスを監視するには、 Keystoneサブスクリプションによって管理されているONTAPボリュームのパフォーマンス メトリックを表示できます。
|
このタブは、 Digital Advisorでオプションとして利用できます。このタブを表示するにはサポートにお問い合わせください。 BlueXPでは利用できません。 |
Digital Advisorでこのタブを表示するには、次の手順に従います。
-
[一般] > [Keystoneサブスクリプション] > [パフォーマンス] をクリックします。
-
サブスクリプション番号を選択します。デフォルトでは、最初のサブスクリプション番号が選択されます。
-
リストから必要なボリューム名を選択します。
または、
このタブに移動するには、[ボリューム] タブでONTAPボリュームのアイコンをクリックします。 -
クエリの日付範囲を選択します。日付の範囲は、月初めまたはサブスクリプション開始日から現在の日付またはサブスクリプション終了日までになります。将来の日付を選択することはできません。
取得された詳細は、各パフォーマンス サービス レベルのパフォーマンス サービス レベル目標に基づいています。たとえば、ピーク IOPS、最大スループット、ターゲット レイテンシ、その他のメトリックは、パフォーマンス サービス レベルの個別の設定によって決まります。設定の詳細については、"Keystoneのパフォーマンスサービスレベル" 。
|
SLO リファレンス ライン チェック ボックスをオンにすると、パフォーマンス サービス レベルのパフォーマンス サービス レベル目標に基づいて IOPS、スループット、およびレイテンシ グラフが表示されます。それ以外の場合は、実際の数値で表示されます。 |
水平グラフに表示されるパフォーマンス データは 5 分間隔ごとの平均であり、クエリの日付範囲に従って並べられています。グラフをスクロールし、特定のデータ ポイントの上にマウスを置くと、収集されたデータをさらに詳しく調べることができます。
サブスクリプション番号、ボリューム名、および選択した日付範囲の組み合わせに基づいて、次のセクションでパフォーマンス メトリックを表示および比較できます。詳細は、ボリュームに割り当てられたパフォーマンス サービス レベルごとに表示されます。クラスター名とボリューム タイプ、つまりボリュームに割り当てられている読み取りおよび書き込み権限を確認できます。ボリュームに関連付けられた警告メッセージも表示されます。
IOPS
このセクションでは、クエリの日付範囲に基づいて、ボリューム内のワークロードの入出力グラフが表示されます。パフォーマンス サービス レベルのピーク IOPS と現在の IOPS (クエリの日付範囲に基づかない過去 5 分間) が、時間範囲の最小、最大、平均 IOPS とともに IOPS/Tib 単位で表示されます。
スループット
このセクションでは、クエリの日付範囲に基づいて、ボリューム内のワークロードのスループット グラフが表示されます。パフォーマンス サービス レベルの最大スループット (SLO 最大) と現在のスループット (クエリの日付範囲に基づかない過去 5 分間) が、時間範囲の最小、最大、平均スループットとともに MBps/TiB 単位で表示されます。

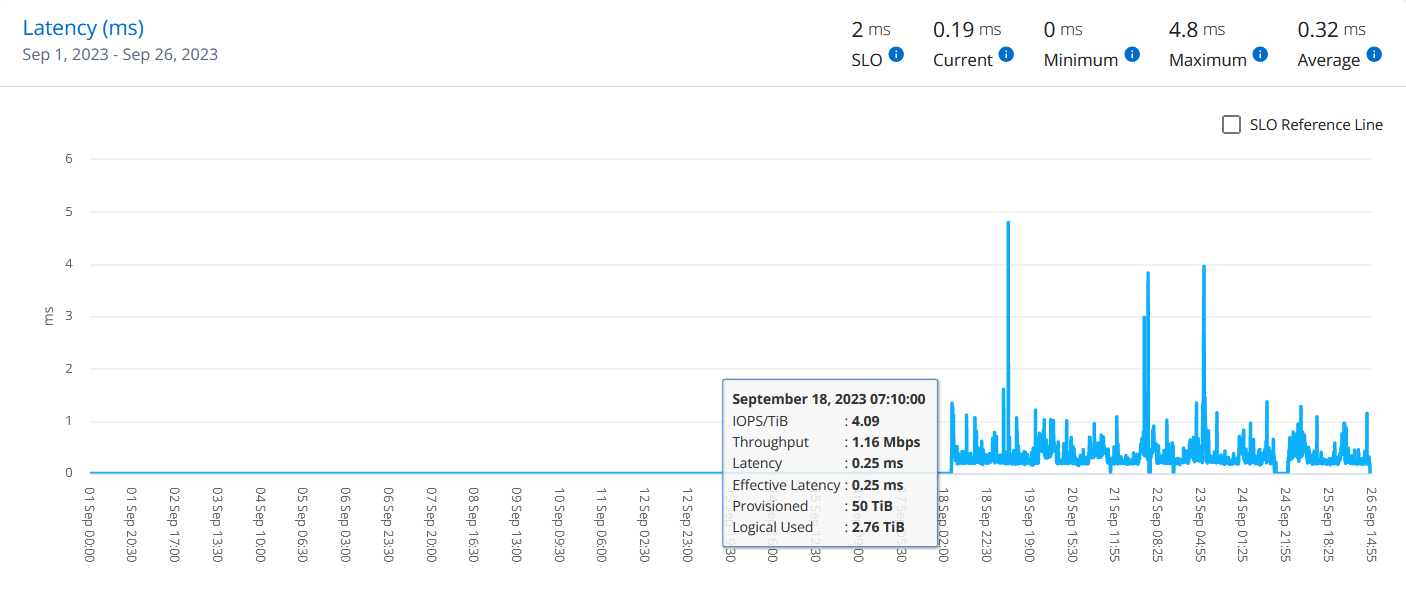

レイテンシ（ミリ秒）
このセクションでは、クエリの日付範囲に基づいて、ボリューム内のワークロードのレイテンシ グラフが表示されます。パフォーマンス サービス レベルの最大レイテンシ (SLO ターゲット) と現在のレイテンシ (クエリの日付範囲に基づかない過去 5 分間) が、時間範囲の最小、最大、平均レイテンシ (ミリ秒単位) とともに表示されます。
このグラフには次の色があります。
-
水色: レイテンシー。これは、 Keystoneサービス以外の遅延も含めた実際の遅延です。これには、ネットワークとクライアント間で発生する遅延など、追加の遅延が含まれる場合があります。
-
濃い青: 実効遅延。実効レイテンシは、SLA に関してKeystoneサービスにのみ適用されるレイテンシです。
使用済み論理メモリ (TiB)
このセクションには、ボリュームのプロビジョニングされた容量と論理的に使用された容量が表示されます。現在の論理使用容量（クエリの日付範囲に基づかない過去 5 分間）と、時間範囲の最小、最大、平均使用量が TiB 単位で表示されます。このグラフでは、灰色の領域はコミットされた容量を表し、黄色のグラフは論理的な使用量を示しています。
