SnapMirrorアクティブ同期を備えた VMware vSphere Metro Storage Cluster

共同作成者 sureshthoppay kevin-hoke
PDF

"VMware vSphere メトロ ストレージ クラスタ (vMSC)"は、異なる障害ドメインにまたがるストレッチ クラスタ ソリューションであり、可用性ゾーンまたはサイト間でのワークロードのモビリティを提供します。 * ダウンタイムの回避 * 災害の回避 * 迅速な復旧

この文書ではvMSCの実装の詳細について説明しています。"SnapMirrorアクティブ同期 (SM-as)" System Manager とONTAPツールを活用します。さらに、VM をサードパーティのサイトに複製して保護し、 SnapCenter Plugin for VMware vSphere を使用して管理する方法も示します。

SnapMirrorアクティブ同期アーキテクチャを備えた vMSC

SnapMirrorアクティブ シンクは、 ASA、 AFF、およびFASストレージ アレイをサポートします。両方の障害ドメインで同じタイプ (パフォーマンス/容量モデル) を使用することをお勧めします。現在、FC や iSCSI などのブロック プロトコルのみがサポートされています。詳細なサポートガイドラインについては、"Interoperability Matrix Tool"そして"Hardware Universe"

vMSC は、均一ホスト アクセスと非均一ホスト アクセスという 2 つの異なる展開モデルをサポートしています。均一ホスト アクセス構成では、クラスター上のすべてのホストが両方の障害ドメインの LUN にアクセスできます。通常、同じデータセンター内の異なる可用性ゾーンで使用されます。

vMSC 均一ホストアクセスモードと非均一ホストアクセスモード

非均一ホスト アクセス構成では、ホストはローカル障害ドメインにのみアクセスできます。これは通常、障害ドメイン間で複数のケーブルを配線することが制限されるオプションである、さまざまなサイトで使用されます。

メモ 非均一ホスト アクセス モードでは、VM は vSphere HA によって他の障害ドメインで再起動されます。アプリケーションの可用性は、その設計に応じて影響を受けます。非均一ホスト アクセス モードは、 ONTAP 9.15 以降でのみサポートされます。

前提条件

ヒント 自己署名証明書を使用する場合、CA 証明書は、メディエーター VM 上の <インストール パス>/ontap_mediator/server_config/ca.crt から取得できます。

ONTAP System Manager UI を使用した vMSC の非均一ホスト アクセス。

注: ONTAP Tools 10.2 以降を使用すると、複数のユーザー インターフェイスを切り替えることなく、非均一ホスト アクセス モードで拡張データストアをプロビジョニングできます。このセクションは、 ONTAPツールが使用されていない場合の参考用です。

  1. ローカル障害ドメイン ストレージ アレイから iSCSI データ lif IP アドレスの 1 つを書き留めます。システムマネージャ iSCSI ライフ

  2. vSphere ホスト iSCSI ストレージ アダプタで、[Dynamic Discovery] タブの下にその iSCSI IP を追加します。動的検出用のiSCSIサーバーを追加する

    メモ 均一アクセス モードの場合、ソースおよびターゲットの障害ドメイン iSCSI データ LIF アドレスを指定する必要があります。

  3. 他の障害ドメインの vSphere ホストで上記の手順を繰り返し、動的検出タブでそのローカル iSCSI データ ライフ IP を追加します。

  4. 適切なネットワーク接続では、ストレージ コントローラごとに 2 つの iSCSI VMKernel NIC と 2 つの iSCSI データ LIFS を持つ vSphere ホストごとに 4 つの iSCSI 接続が存在する必要があります。iSCSI接続情報

  5. ONTAP System Manager を使用して LUN を作成し、レプリケーション ポリシー AutomatedFailOverDuplex を使用してSnapMirrorを設定し、ホスト イニシエーターを選択してホストの近接性を設定します。AutomatedFailOverDuplexでLUNを作成する

  6. 他の障害ドメイン ストレージ アレイで、vSphere ホスト イニシエーターを使用して SAN イニシエーター グループを作成し、ホストの近接性を設定します。SANイニシエーターグループ

    メモ 均一アクセス モードの場合、igroup はソース障害ドメインから複製できます。

  7. 複製された LUN をソース障害ドメインと同じマッピング ID でマップします。LUNマッピングID

  8. vCenter で、vSphere クラスターを右クリックし、ストレージの再スキャン オプションを選択します。ストレージを再スキャン

  9. クラスター内の vSphere ホストの 1 つで、新しく作成されたデバイスがデータストアに「未使用」と表示されていることを確認します。vSphere ホスト上の iSCSI デバイス リスト

  10. vCenter で、vSphere Cluster を右クリックし、[New Datastore] オプションを選択します。新しいデータストア

  11. ウィザードでは、データストア名を指定し、適切な容量とデバイス ID を持つデバイスを選択することを忘れないでください。iSCSIデバイス上のデータストアの作成

  12. 両方の障害ドメインにわたるクラスタ上のすべてのホストにデータストアがマウントされていることを確認します。ソースホスト上のデータストア

    宛先ホスト上のデータストア

    メモ 上記のスクリーンショットは、 AFFを使用したため、単一コントローラー上のアクティブ I/O を示しています。 ASAの場合、すべてのパスにアクティブ IO が存在します。

  13. 追加のデータストアを追加する場合は、既存の整合性グループを拡張して、vSphere クラスター全体で一貫性を保つようにする必要があります。CG保護ポリシー

ONTAPツールを使用した vMSC 均一ホスト アクセス モード。

  1. NetApp ONTAPツールがデプロイされ、vCenter に登録されていることを確認します。ONTAP Tools プラグインが vCenter に登録されましたそうでない場合は、"ONTAPツールの導入"そして"vCenter Serverインスタンスを追加する"

  2. ONTAPストレージ システムがONTAPツールに登録されていることを確認します。これには、両方の障害ドメイン ストレージ システムと、VMware vSphere 用SnapCenterプラグインによる VM 保護に使用する非同期リモート レプリケーション用の 3 番目のシステムが含まれます。登録済みストレージバックエンドそうでない場合は、"vSphere クライアント UI を使用してストレージ バックエンドを追加する"

  3. ホストデータを更新してONTAPツールと同期し、"データストアを作成する" 。ホストデータを更新する

  4. SM-as を有効にするには、vSphere クラスタを右クリックし、 NetApp ONTAPツールで [Protect cluster] を選択します (上記のスクリーンショットを参照)。

  5. そのクラスターの既存のデータストアと SVM の詳細が表示されます。デフォルトの CG 名は <vSphere Cluster name>_<SVM name> です。 「関係を追加」ボタンをクリックします。クラスターを保護する

  6. ターゲット SVM を選択し、SM-as のポリシーを AutomatedFailOverDuplex に設定します。均一ホスト構成用のトグル スイッチがあります。各ホストの近接性を設定します。SnapMirror関係の追加

  7. ホストのプロモーション情報やその他の詳細を確認します。必要に応じて、非同期のレプリケーション ポリシーを使用して 3 番目のサイトに別の関係を追加します。次に、「保護」をクリックします。関係を追加注意: SnapCenter Plug-in for VMware vSphereを使用する予定の場合は、整合性グループ レベルではなくボリューム レベルでレプリケーションを設定する必要があります。

  8. 均一ホスト アクセスでは、ホストは両方の障害ドメイン ストレージ アレイに iSCSI 接続されます。iSCSIマルチパス情報注: 上記のスクリーンショットはAFFからのものです。 ASAの場合、適切なネットワーク接続を持つすべてのパスに ACTIVE I/O が存在する必要があります。

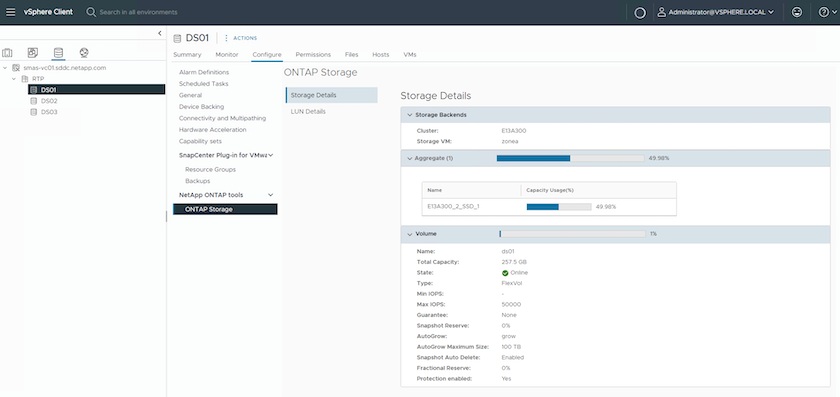

  9. ONTAPツール プラグインは、ボリュームが保護されているかどうかも示します。ボリューム保護ステータス

  10. 詳細とホスト近接情報の更新については、 ONTAPツールのホスト クラスタ関係オプションを利用できます。ホストクラスタ関係

VMware vSphere 用のSnapCenterプラグインによる VM 保護。

SnapCenter Plug-in for VMware vSphereは、 SnapMirrorアクティブ同期をサポートし、 SnapMirror Async と組み合わせて 3 番目の障害ドメインに複製することもできます。

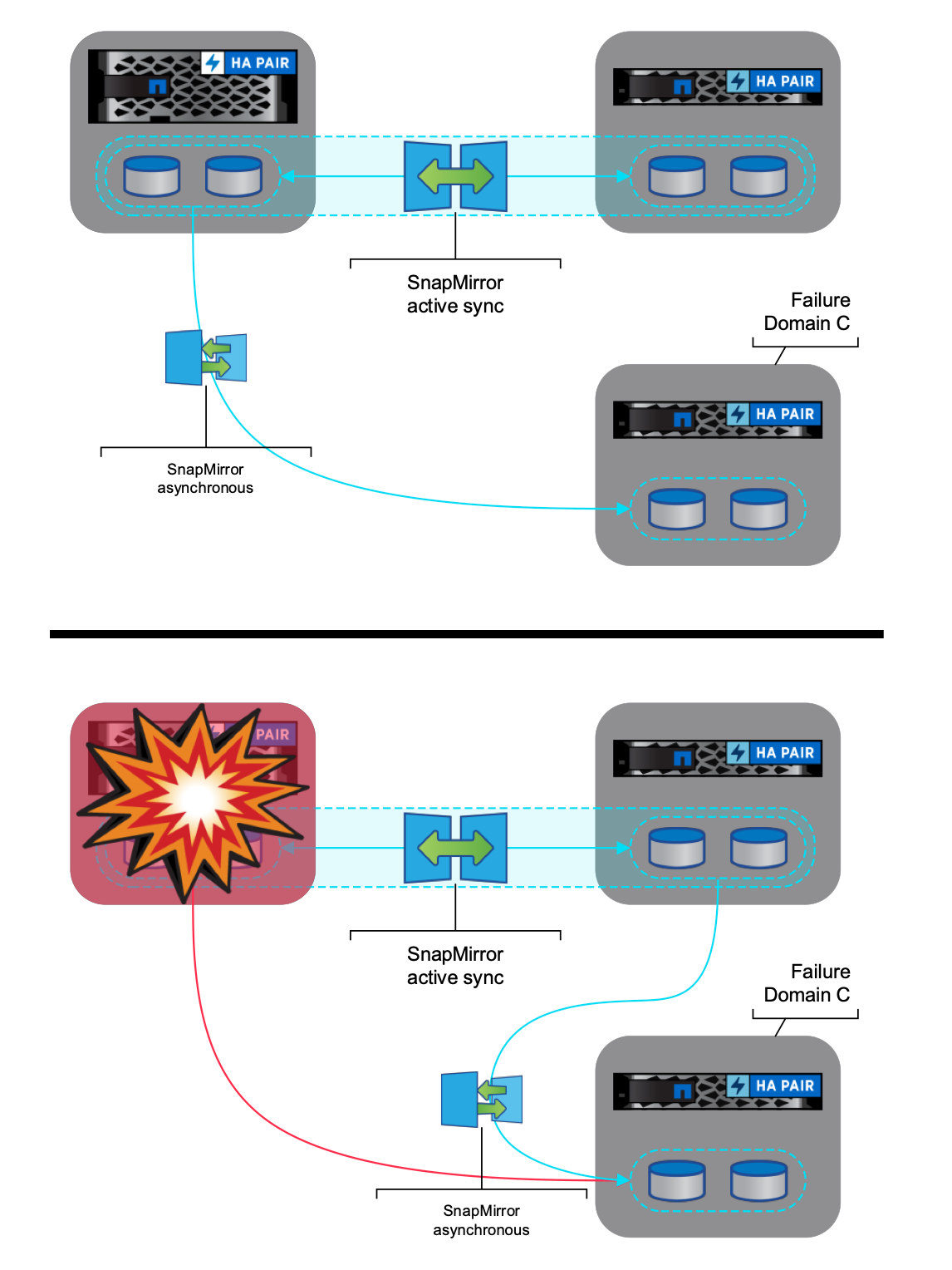

3サイトトポロジ

非同期フェイルオーバーを備えた3サイトトポロジ

サポートされているユースケースは次のとおりです: * SnapMirror Active Sync を使用して、いずれかの障害ドメインから VM またはデータストアをバックアップおよび復元します。 * 3 番目の障害ドメインからリソースを復元します。

  1. SCV で使用する予定のすべてのONTAPストレージ システムを追加します。ストレージアレイを登録する

  2. ポリシーを作成します。 SM-as の「バックアップ後にSnapMirrorを更新する」がチェックされていることを確認し、3 番目の障害ドメインへの非同期レプリケーションの「バックアップ後にSnapVault を更新する」もチェックします。バックアップ ポリシー

  3. 保護する必要がある指定のアイテムを含むリソース グループを作成し、ポリシーとスケジュールに関連付けます。Resource Group注意: _recent で終わるスナップショット名は SM-as ではサポートされません。

  4. バックアップは、リソース グループに関連付けられたポリシーに基づいてスケジュールされた時間に実行されます。ジョブは、ダッシュボードのジョブ モニターから、またはそれらのリソースのバックアップ情報から監視できます。SCVダッシュボード データストアのリソースバックアップ情報 VMのリソースバックアップ情報

  5. VM は、プライマリ障害ドメインの SVM またはセカンダリ ロケーションの 1 つから、同じ vCenter または代替 vCenter に復元できます。VMの復元場所オプション

  6. データストアのマウント操作でも同様のオプションが利用できます。データストアの復元場所オプション

SCVの追加操作については、以下を参照してください。"SnapCenter Plug-in for VMware vSphereのドキュメント"
