MetroCluster 사용하여 VI 워크로드 도메인에 대한 스트레치 클러스터 구성
이 사용 사례에서는 ONTAP MetroCluster 사용하여 NFS를 주 데이터 저장소로 하는 확장된 VCF VI 워크로드 도메인을 구성하는 절차를 설명합니다. 이 절차에는 vSphere 호스트와 vCenter Server 배포, NFS 데이터 저장소 프로비저닝, vSphere 클러스터 검증, VCF 변환 중 NSX 구성, vSphere 환경을 기존 VCF 관리 도메인으로 가져오는 작업이 포함됩니다.
VCF의 작업 부하는 vSphere Metro Storage Cluster(vMSC)로 보호됩니다. FC 또는 IP 배포가 가능한 ONTAP MetroCluster 일반적으로 VMFS 및 NFS 데이터 저장소의 내결함성을 제공하는 데 활용됩니다.
소개

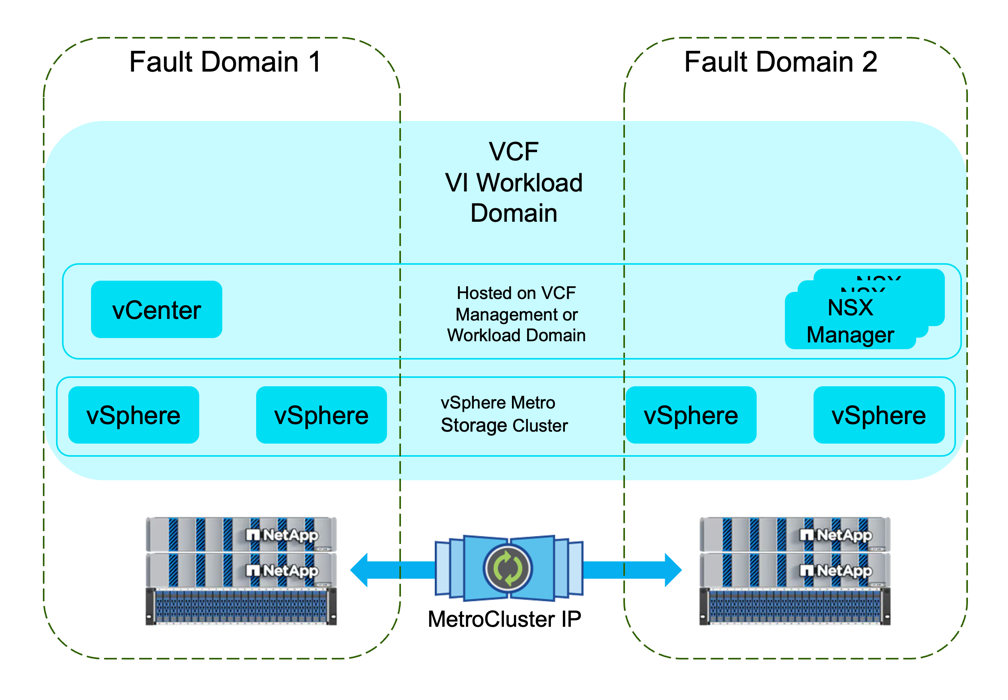

이 솔루션에서는 ONTAP MetroCluster 사용하여 NFS를 주 데이터 저장소로 사용하여 Stetched VCF VI 워크로드 도메인을 구현하는 방법을 보여드리겠습니다. VI 워크로드 도메인은 SDDC Manager를 사용하여 배포하거나 기존 vSphere 환경을 VI 워크로드 도메인으로 가져올 수 있습니다.
시나리오 개요
이 시나리오에서는 다음과 같은 상위 수준 단계를 다룹니다.
-
vSphere 호스트와 vCenter 서버를 배포합니다.
-
vSphere 호스트에 NFS 데이터 저장소를 프로비저닝합니다.
-
VCF 가져오기 도구를 사용하여 vSphere 클러스터를 검증합니다.
-
VCF 변환 중에 NSX를 생성하기 위해 JSON 파일을 구성합니다.
-
VCF 가져오기 도구를 사용하여 vSphere 8 환경을 VCF VI 워크로드 도메인으로 기존 VCF 관리 도메인으로 가져옵니다.
필수 조건
이 시나리오에는 다음과 같은 구성 요소와 구성이 필요합니다.
-
지원되는 ONTAP MetroCluster 구성
-
NFS 트래픽을 허용하도록 구성된 스토리지 가상 머신(SVM)입니다.
-
NFS 트래픽을 전달하고 SVM과 연관되는 논리적 인터페이스(LIF)가 IP 네트워크에 생성되었습니다.
-
네트워크 스위치에 연결된 4개의 ESXi 호스트가 있는 vSphere 8 클러스터.
-
VCF 변환에 필요한 소프트웨어를 다운로드하세요.
다음은 MetroCluster 구성을 보여주는 시스템 관리자의 샘플 스크린샷입니다.
그리고 여기에 두 단층 도메인의 SVM 네트워크 인터페이스가 있습니다.
[참고] SVM은 MetroCluster 의 오류 도메인 중 하나에서 활성화됩니다.
나타내다 "MetroCluster 를 갖춘 vMSC" .
vSphere를 VCF 5.2로 변환하거나 가져오기 위해 지원되는 저장소 및 기타 고려 사항은 다음을 참조하세요. "기존 vSphere 환경을 VMware Cloud Foundation으로 변환하거나 가져오기 전 고려 사항" .
VCF 관리 도메인으로 변환될 vSphere 클러스터를 생성하기 전에 다음을 참조하세요. "vSphere 클러스터에 대한 NSX 고려 사항"
필수 소프트웨어는 다음을 참조하세요. "기존 vSphere 환경을 변환하거나 가져오기 위한 소프트웨어 다운로드" .
ONTAP 스토리지 시스템 구성에 대한 정보는 다음을 참조하세요."ONTAP 9 문서" 센터.
VCF 구성에 대한 정보는 다음을 참조하세요."VMware Cloud Foundation 문서" .
배포 단계
NFS를 주 데이터 저장소로 사용하여 VCF Stretched Management Domain을 배포하려면
다음 단계를 완료하세요.
-
vSphere 호스트와 vCenter를 배포합니다.
-
vSphere 클러스터를 생성합니다.
-
NFS 데이터 저장소를 제공합니다.
-
VCF 가져오기 도구를 vCenter 어플라이언스에 복사합니다.
-
VCF 가져오기 도구를 사용하여 vCenter 어플라이언스에 대한 사전 검사를 실행합니다.
-
가져오기 프로세스 중에 배포할 NSX 클러스터에 대한 JSON 파일을 만듭니다.
-
필요한 소프트웨어를 SDDC 관리자에 업로드합니다.
-
vSphere 클러스터를 VCF VI 워크로드 도메인으로 변환합니다.
변환 프로세스 개요는 다음을 참조하세요. "VMware Cloud Foundation에서 vSphere 환경을 관리 도메인으로 변환하거나 vSphere 환경을 VI 워크로드 도메인으로 가져오기" .
vSphere 호스트 및 vCenter 배포
Broadcom 지원 포털에서 다운로드한 ISO를 사용하여 호스트에 vSphere를 배포하거나 vSphere 호스트에 대한 기존 배포 옵션을 사용합니다.
VM을 호스팅하기 위해 NFS 데이터 저장소를 마운트합니다.
이 단계에서는 NFS 볼륨을 생성하고 이를 VM을 호스팅하기 위한 데이터 저장소로 마운트합니다.
-
시스템 관리자를 사용하여 볼륨을 생성하고 vSphere 호스트의 IP 서브넷을 포함하는 내보내기 정책에 연결합니다.
-
vSphere 호스트에 SSH를 실행하고 NFS 데이터스토어를 마운트합니다.
esxcli storage nfs add -c 4 -H 10.192.164.225 -s /WLD01_DS01 -v DS01 esxcli storage nfs add -c 4 -H 10.192.164.230 -s /WLD01_DS02 -v DS02 esxcli storage nfs list
NFS 데이터스토어에 vCenter를 배포합니다. vCenter 어플라이언스에서 SSH 및 Bash 셸이 활성화되어 있는지 확인하세요.
vSphere 클러스터 생성
-
vSphere 웹 클라이언트에 로그인하고 NFS VAAI가 배포된 호스트 중 하나를 추가하여 데이터 센터와 vSphere 클러스터를 만듭니다. 우리는 클러스터의 모든 호스트를 단일 이미지 옵션으로 관리하기로 결정했습니다. [팁] 클러스터 수준에서 구성 관리를 선택하지 마세요. 추가 세부 사항은 다음을 참조하세요. "vSphere 클러스터에 대한 NSX 고려 사항" . ONTAP MetroCluster 사용한 vMSC 모범 사례는 다음을 확인하세요. "vMSC 설계 및 구현 지침"
-
클러스터에 다른 vSphere 호스트를 추가합니다.
-
분산 스위치를 생성하고 포트 그룹을 추가합니다.
vSphere 환경을 VCF VI 워크로드 도메인으로 변환
다음 섹션에서는 SDDC 관리자를 배포하고 vSphere 8 클러스터를 VCF 5.2 관리 도메인으로 변환하는 단계를 설명합니다. 필요한 경우, 추가 세부 정보는 VMware 문서를 참조하세요.
Broadcom의 VMware에서 제공하는 VCF 가져오기 도구는 vCenter 어플라이언스와 SDDC 관리자 모두에서 구성을 검증하고 vSphere 및 VCF 환경에 대한 변환 및 가져오기 서비스를 제공하는 유틸리티입니다.
자세한 내용은 다음을 참조하세요. "VCF 가져오기 도구 옵션 및 매개변수" .
VCF 가져오기 도구 복사 및 추출
VCF 가져오기 도구는 vCenter 어플라이언스에서 vSphere 클러스터가 VCF 변환 또는 가져오기 프로세스에 적합한지 확인하는 데 사용됩니다.
다음 단계를 완료하세요.
-
다음 단계를 따르세요 "VCF 가져오기 도구를 대상 vCenter Appliance에 복사합니다." VMware Docs에서 VCF 가져오기 도구를 올바른 위치로 복사하세요.
-
다음 명령을 사용하여 번들을 추출합니다.
tar -xvf vcf-brownfield-import-<buildnumber>.tar.gz
vCenter 어플라이언스 검증
VI 워크로드 도메인으로 가져오기 전에 VCF 가져오기 도구를 사용하여 vCenter 어플라이언스를 검증합니다.
-
다음 단계를 따르세요 "변환 전 대상 vCenter에서 사전 검사 실행" 검증을 실행하려면.
NSX 배포를 위한 JSON 파일 생성
vSphere 환경을 VMware Cloud Foundation으로 가져오거나 변환하는 동안 NSX Manager를 배포하려면 NSX 배포 사양을 만듭니다. NSX 배포에는 최소 3개의 호스트가 필요합니다.
|
변환 또는 가져오기 작업에서 NSX Manager 클러스터를 배포하는 경우 NSX VLAN 지원 세그먼트가 사용됩니다. NSX-VLAN 지원 세그먼트의 제한 사항에 대한 자세한 내용은 "기존 vSphere 환경을 VMware Cloud Foundation으로 변환하거나 가져오기 전 고려 사항" 섹션을 참조하세요. NSX-VLAN 네트워킹 제한 사항에 대한 정보는 다음을 참조하세요. "기존 vSphere 환경을 VMware Cloud Foundation으로 변환하거나 가져오기 전 고려 사항" . |
다음은 NSX 배포를 위한 JSON 파일의 예입니다.
{ "deploy_without_license_keys": true, "form_factor": "small", "admin_password": "****************", "install_bundle_path": "/nfs/vmware/vcf/nfs-mount/bundle/bundle-133764.zip", "cluster_ip": "10.61.185.105", "cluster_fqdn": "mcc-wld01-nsx.sddc.netapp.com", "manager_specs": [{ "fqdn": "mcc-wld01-nsxa.sddc.netapp.com", "name": "mcc-wld01-nsxa", "ip_address": "10.61.185.106", "gateway": "10.61.185.1", "subnet_mask": "255.255.255.0" }, { "fqdn": "mcc-wld01-nsxb.sddc.netapp.com", "name": "mcc-wld01-nsxb", "ip_address": "10.61.185.107", "gateway": "10.61.185.1", "subnet_mask": "255.255.255.0" }, { "fqdn": "mcc-wld01-nsxc.sddc.netapp.com", "name": "mcc-wld01-nsxc", "ip_address": "10.61.185.108", "gateway": "10.61.185.1", "subnet_mask": "255.255.255.0" }] }
SDDC 관리자의 vcf 사용자 홈 폴더에 JSON 파일을 복사합니다.
SDDC 관리자에 소프트웨어 업로드
VCF 가져오기 도구를 vcf 사용자의 홈 폴더로 복사하고 NSX 배포 번들을 SDDC 관리자의 /nfs/vmware/vcf/nfs-mount/bundle/ 폴더로 복사합니다.
보다 "SDDC 관리자 어플라이언스에 필요한 소프트웨어 업로드" 자세한 지침은 여기를 참조하세요.
변환 전 vCenter에 대한 자세한 확인
관리 도메인 변환 작업이나 VI 워크로드 도메인 가져오기 작업을 수행하기 전에 기존 vSphere 환경의 구성이 변환 또는 가져오기에 지원되는지 확인하기 위해 자세한 검사를 수행해야 합니다. . SDDC 관리자 어플라이언스에 사용자 vcf로 SSH를 실행합니다. . VCF 가져오기 도구를 복사한 디렉토리로 이동합니다. . 다음 명령을 실행하여 vSphere 환경을 변환할 수 있는지 확인하세요.
python3 vcf_brownfield.py check --vcenter '<vcenter-fqdn>' --sso-user '<sso-user>' --sso-password '********' --local-admin-password '****************' --accept-trust
vSphere 클러스터를 VCF VI 워크로드 도메인으로 변환
VCF 가져오기 도구는 변환 과정을 수행하는 데 사용됩니다.
다음 명령은 vSphere 클러스터를 VCF 관리 도메인으로 변환하고 NSX 클러스터를 배포하기 위해 실행됩니다.
python3 vcf_brownfield.py import --vcenter '<vcenter-fqdn>' --sso-user '<sso-user>' --sso-password '******' --vcenter-root-password '********' --local-admin-password '****************' --backup-password '****************' --domain-name '<Mgmt-domain-name>' --accept-trust --nsx-deployment-spec-path /home/vcf/nsx.json
vSphere 호스트에 여러 개의 데이터스토어가 있는 경우에도 어떤 데이터스토어를 기본 데이터스토어로 간주해야 하는지 묻지 않습니다.
전체 지침은 다음을 참조하세요. "VCF 변환 절차" .
NSX VM은 vCenter에 배포됩니다.
SDDC 관리자는 제공된 이름으로 생성된 VI 워크로드 도메인과 데이터 저장소로 NFS를 표시합니다.
클러스터를 검사하면 NFS 데이터 저장소에 대한 정보가 제공됩니다.
VCF에 라이선싱 추가
변환을 완료한 후에는 환경에 라이선스를 추가해야 합니다.
-
SDDC 관리자 UI에 로그인합니다.
-
탐색 창에서 *관리 > 라이선싱*으로 이동합니다.
-
*+ 라이선스 키*를 클릭하세요.
-
드롭다운 메뉴에서 제품을 선택하세요.
-
라이센스 키를 입력하세요.
-
라이센스에 대한 설명을 제공하세요.
-
*추가*를 클릭하세요.
-
각 라이선스에 대해 이 단계를 반복합니다.
