하드웨어 탭에는 각 노드의 CPU 사용률과 메모리 사용량, 그리고 어플라이언스에 대한 추가 하드웨어 정보가 표시됩니다.
|
그리드 관리자는 각 릴리스마다 업데이트되므로 이 페이지의 예시 스크린샷과 일치하지 않을 수 있습니다. |

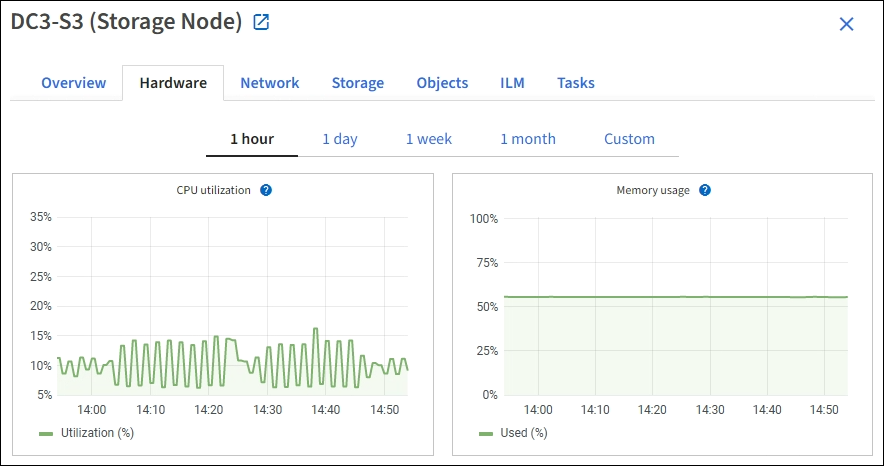

하드웨어 탭은 모든 노드에 표시됩니다.
다른 시간 간격으로 표시하려면 차트 또는 그래프 위에 있는 컨트롤 중 하나를 선택하십시오. 1시간, 1일, 1주 또는 1개월 간격으로 정보를 표시할 수 있습니다. 날짜 및 시간 범위를 지정하여 사용자 지정 간격을 설정할 수도 있습니다.

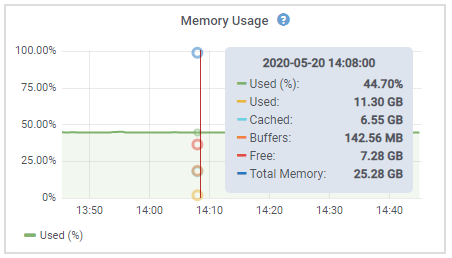

CPU 사용률과 메모리 사용량에 대한 자세한 내용을 보려면 각 그래프 위에 커서를 올려놓으십시오.
노드가 어플라이언스 노드인 경우, 이 탭에는 어플라이언스 하드웨어에 대한 추가 정보가 포함된 섹션도 포함됩니다.
어플라이언스 스토리지 노드에 대한 정보 보기
노드 페이지에는 각 어플라이언스 스토리지 노드의 서비스 상태와 모든 컴퓨팅, 디스크 장치 및 네트워크 리소스에 대한 정보가 표시됩니다. 또한 메모리, 스토리지 하드웨어, 컨트롤러 펌웨어 버전, 네트워크 리소스, 네트워크 인터페이스, 네트워크 주소, 수신 및 전송 데이터도 확인할 수 있습니다.
-
노드 페이지에서 어플라이언스 스토리지 노드를 선택합니다.
-
*개요*를 선택합니다.

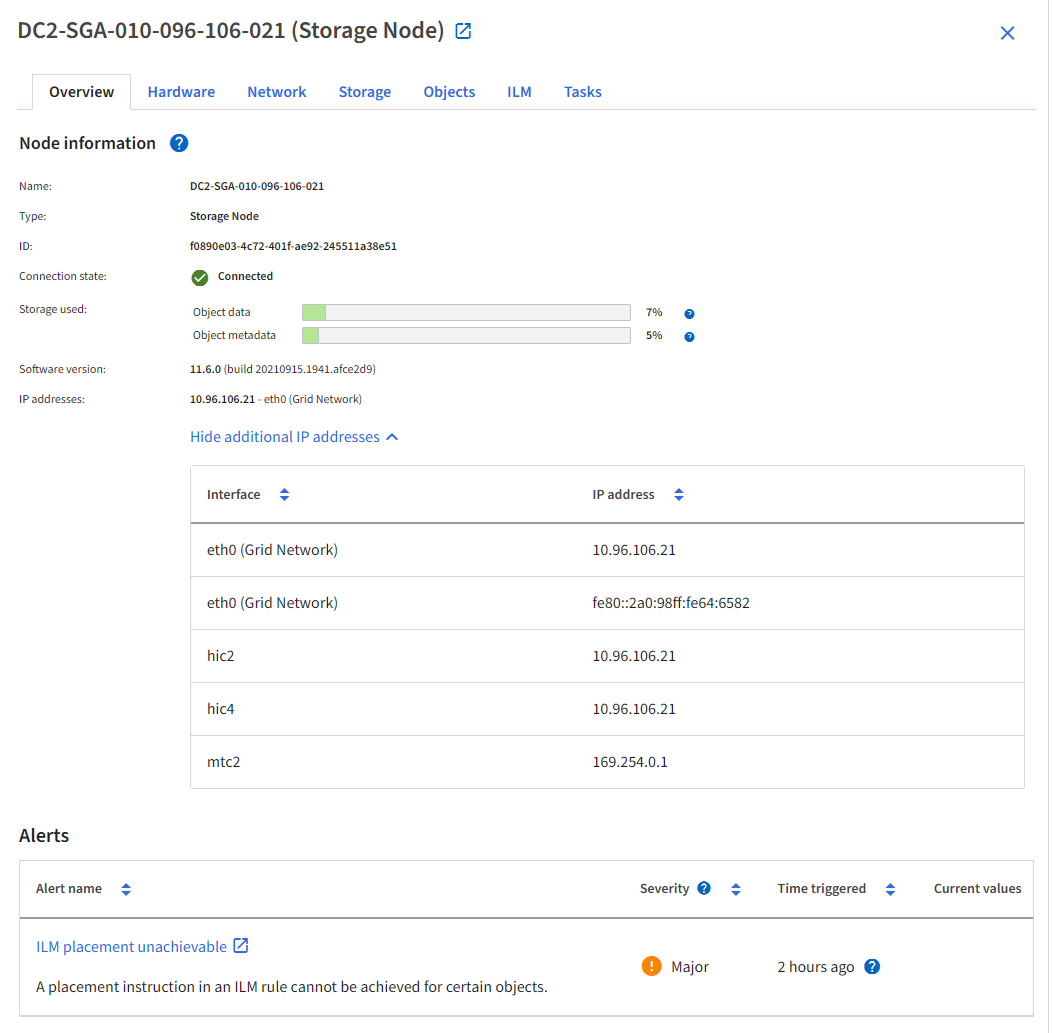

개요 탭의 노드 정보 섹션에는 노드의 이름, 유형, ID 및 연결 상태와 같은 노드에 대한 요약 정보가 표시됩니다. IP 주소 목록에는 각 주소에 대한 인터페이스 이름이 다음과 같이 포함됩니다.
-
eth: 그리드 네트워크, 관리자 네트워크 또는 클라이언트 네트워크.
-
hic: 어플라이언스의 물리적 10, 25 또는 100GbE 포트 중 하나입니다. 이러한 포트는 함께 결합하여 StorageGRID 그리드 네트워크(eth0) 및 클라이언트 네트워크(eth2)에 연결할 수 있습니다.
-
mtc: 어플라이언스의 물리적 1GbE 포트 중 하나입니다. 하나 이상의 mtc 인터페이스가 결합되어 StorageGRID 관리 네트워크 인터페이스(eth1)를 구성합니다. 데이터 센터의 기술자가 임시 로컬 연결을 위해 다른 mtc 인터페이스를 사용할 수 있도록 남겨둘 수 있습니다.
개요 탭의 알림 섹션에는 해당 노드에 대한 활성 알림이 표시됩니다.
-
-
제품에 대한 자세한 정보를 보려면 *하드웨어*를 선택하십시오.
-
CPU 사용률 및 메모리 그래프를 통해 시간 경과에 따른 CPU 및 메모리 사용률을 확인할 수 있습니다. 다른 시간 간격으로 표시하려면 차트 또는 그래프 위에 있는 컨트롤을 선택하십시오. 1시간, 1일, 1주 또는 1개월 간격으로 정보를 표시할 수 있습니다. 날짜 및 시간 범위를 지정하여 사용자 지정 간격을 설정할 수도 있습니다.
-

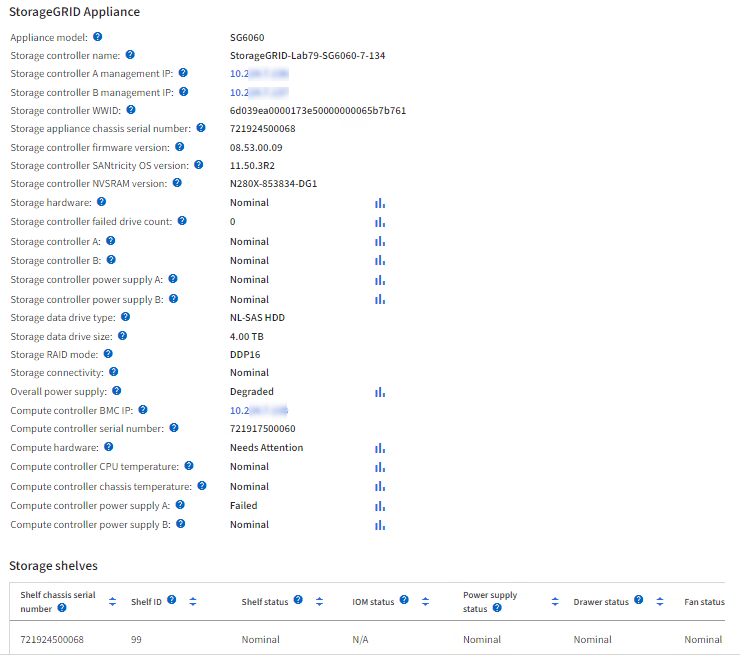

아래로 스크롤하여 기기의 구성 요소 표를 확인하십시오. 이 표에는 기기 모델명, 컨트롤러 이름, 일련 번호 및 IP 주소, 각 구성 요소의 상태와 같은 정보가 포함되어 있습니다.
컴퓨팅 컨트롤러 BMC IP 및 컴퓨팅 하드웨어와 같은 일부 필드는 해당 기능을 갖춘 어플라이언스에만 표시됩니다. 스토리지 쉘프 및 확장 쉘프(설치에 포함되는 경우)의 구성 요소는 어플라이언스 표 아래의 별도 표에 나와 있습니다.
어플라이언스 테이블의 필드 설명 어플라이언스 모델
이 StorageGRID 어플라이언스의 모델 번호는 SANtricity OS에 표시됩니다.
스토리지 컨트롤러 이름
SANtricity OS에 표시된 이 StorageGRID 어플라이언스의 이름입니다.
스토리지 컨트롤러 A 관리 IP
스토리지 컨트롤러 A의 관리 포트 1에 대한 IP 주소입니다. 이 IP 주소를 사용하여 SANtricity OS에 액세스하고 스토리지 문제를 해결할 수 있습니다.
스토리지 컨트롤러 B 관리 IP
스토리지 컨트롤러 B의 관리 포트 1에 대한 IP 주소입니다. 이 IP 주소를 사용하여 SANtricity OS에 액세스하여 스토리지 문제를 해결할 수 있습니다.
일부 어플라이언스 모델에는 스토리지 컨트롤러 B가 없습니다.
스토리지 컨트롤러 WWID
SANtricity OS에 표시되는 스토리지 컨트롤러의 전 세계 식별자입니다.
스토리지 어플라이언스 섀시 일련 번호
어플라이언스의 섀시 일련 번호.
스토리지 컨트롤러 펌웨어 버전
이 어플라이언스의 스토리지 컨트롤러에 설치된 펌웨어 버전입니다.
스토리지 컨트롤러 SANtricity OS 버전
스토리지 컨트롤러 A의 SANtricity OS 버전.
스토리지 컨트롤러 NVSRAM 버전
SANtricity System Manager가 보고하는 스토리지 컨트롤러의 NVSRAM 버전입니다.
SG6060 및 SG6160의 경우, 두 컨트롤러 간에 NVSRAM 버전이 일치하지 않으면 컨트롤러 A의 버전이 표시됩니다. 컨트롤러 A가 설치되지 않았거나 작동하지 않는 경우 컨트롤러 B의 버전이 표시됩니다.
스토리지 하드웨어
스토리지 컨트롤러 하드웨어의 전반적인 상태입니다. SANtricity System Manager에서 스토리지 하드웨어에 대해 주의 필요 상태를 보고하면 StorageGRID 시스템에서도 이 값을 보고합니다.
상태가 "주의 필요"인 경우, 먼저 SANtricity OS를 사용하여 스토리지 컨트롤러를 확인하십시오. 그런 다음 컴퓨팅 컨트롤러에 적용되는 다른 경고가 없는지 확인하십시오.
스토리지 컨트롤러 실패 드라이브 수
최적화되지 않은 드라이브의 개수.
스토리지 컨트롤러 A
스토리지 컨트롤러 A의 상태입니다.
스토리지 컨트롤러 B
스토리지 컨트롤러 B의 상태입니다. 일부 어플라이언스 모델에는 스토리지 컨트롤러 B가 없습니다.
스토리지 컨트롤러 전원 공급 장치 A
스토리지 컨트롤러의 전원 공급 장치 A 상태입니다.
스토리지 컨트롤러 전원 공급 장치 B
스토리지 컨트롤러의 전원 공급 장치 B 상태입니다.
스토리지 데이터 드라이브 유형
기기에 사용된 드라이브의 종류(예: HDD(하드 드라이브) 또는 SSD(솔리드 스테이트 드라이브)).
스토리지 데이터 드라이브 크기
데이터 드라이브 하나의 유효 크기.
SG6160의 경우 캐시 드라이브의 크기도 표시됩니다.
참고: 확장 쉘프가 있는 노드의 경우 각 쉘프의 데이터 드라이브 크기 을(를) 대신 사용하십시오. 유효 드라이브 크기는 쉘프에 따라 다를 수 있습니다.
스토리지 RAID 모드
어플라이언스에 구성된 RAID 모드입니다.
스토리지 연결성
스토리지 연결 상태.
전체 전원 공급 장치
어플라이언스의 모든 전원 공급 장치 상태입니다.
컴퓨팅 컨트롤러 BMC IP
컴퓨트 컨트롤러의 베이스보드 관리 컨트롤러(BMC) 포트의 IP 주소입니다. 이 IP 주소를 사용하여 BMC 인터페이스에 연결하고 어플라이언스 하드웨어를 모니터링하고 진단합니다.
이 필드는 BMC를 포함하지 않는 어플라이언스 모델에는 표시되지 않습니다.
컴퓨트 컨트롤러 일련 번호
컴퓨팅 컨트롤러의 일련 번호.
컴퓨팅 하드웨어
컴퓨팅 컨트롤러 하드웨어의 상태입니다. 이 필드는 별도의 컴퓨팅 하드웨어와 스토리지 하드웨어가 없는 어플라이언스 모델에는 표시되지 않습니다.
컴퓨팅 컨트롤러 CPU 온도
컴퓨팅 컨트롤러 CPU의 온도 상태.
컴퓨트 컨트롤러 섀시 온도
컴퓨팅 컨트롤러의 온도 상태.
+
스토리지 쉘프 테이블의 열 설명 쉘프 섀시 일련 번호
스토리지 쉘프 섀시의 일련 번호입니다.
쉘프 ID
스토리지 쉘프의 숫자 식별자입니다.
-
99: 스토리지 컨트롤러 쉘프
-
0: 첫 번째 확장 쉘프
-
1: 두 번째 확장 쉘프
참고: 확장 쉘프는 SG6060 및 SG6160에만 적용됩니다.
쉘프 상태
스토리지 쉘프의 전반적인 상태.
IOM 상태
확장 쉘프에 있는 입출력 모듈(IOM)의 상태입니다. 확장 쉘프가 아닌 경우 해당 없음(N/A)입니다.
전원 공급 상태
스토리지 쉘프의 전원 공급 장치 전반적인 상태입니다.
드로어 상태
스토리지 쉘프의 드로어 상태. 쉘프에 드로어가 없는 경우 N/A입니다.
팬 상태
스토리지 쉘프에 있는 냉각 팬의 전반적인 상태입니다.
드라이브 슬롯
스토리지 셸프의 전체 드라이브 슬롯 수.
데이터 드라이브
스토리지 셸프에서 데이터 저장에 사용되는 드라이브의 개수입니다.
스토리지 셸프에 있는 데이터 드라이브 하나의 유효 크기.
캐시 드라이브
스토리지 셸프에서 캐시로 사용되는 드라이브의 개수입니다.
캐시 드라이브 크기
스토리지 셸프에서 가장 작은 캐시 드라이브의 크기입니다. 일반적으로 캐시 드라이브는 모두 동일한 크기입니다.
구성 상태
스토리지 쉘프의 구성 상태입니다.
-
모든 상태가 "Nominal"인지 확인하십시오.
상태가 "정상"이 아닌 경우 현재 알림을 검토하십시오. SANtricity System Manager를 사용하여 이러한 하드웨어 값에 대한 자세한 정보를 확인할 수도 있습니다. 어플라이언스 설치 및 유지 관리 지침을 참조하십시오.
-
-
각 네트워크에 대한 정보를 보려면 *네트워크*를 선택합니다.
네트워크 트래픽 그래프는 전체 네트워크 트래픽에 대한 요약을 제공합니다.
-

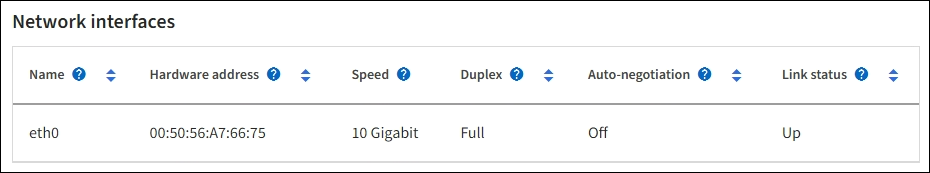

네트워크 인터페이스 섹션을 검토하십시오.
다음 표의 네트워크 인터페이스 표에 있는 속도 열의 값을 사용하여 어플라이언스의 10/25-GbE 네트워크 포트가 액티브/백업 모드 또는 LACP 모드로 구성되었는지 확인하십시오.
표에 표시된 값은 네 개의 링크가 모두 사용되는 경우를 가정한 것입니다. 링크 모드 본드 모드 개별 HIC 링크 속도(hic1, hic2, hic3, hic4) 예상 그리드/클라이언트 네트워크 속도(eth0, eth2) 애그리게이트
LACP
25
100
고정
LACP
25
50
고정
활성/백업
25
25
애그리게이트
LACP
10
40
고정
LACP
10
20
고정
활성/백업
10
10
10/25-GbE 포트 구성에 대한 자세한 내용은 "네트워크 링크 구성"을 참조하십시오.
-
네트워크 통신 부분을 검토하십시오.
수신 및 전송 테이블은 각 네트워크를 통해 수신 및 전송된 바이트와 패킷 수뿐만 아니라 기타 수신 및 전송 관련 지표를 보여줍니다.
-
-

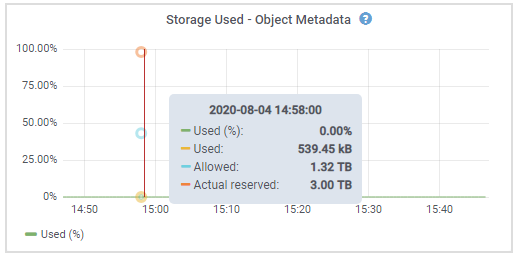

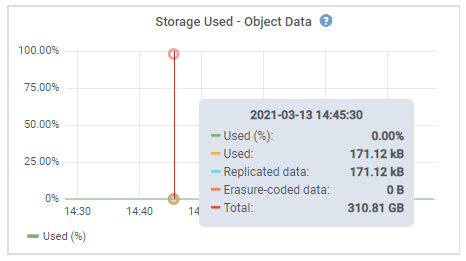

*Storage*를 선택하면 시간 경과에 따른 오브젝트 데이터 및 오브젝트 메타데이터에 사용된 스토리지 비율과 디스크 장치, 볼륨 및 오브젝트 저장소에 대한 정보를 보여주는 그래프를 볼 수 있습니다.
-
각 볼륨 및 오브젝트 스토어에 사용 가능한 스토리지 용량을 확인하려면 아래로 스크롤하십시오.
각 디스크의 Worldwide Name은 SANtricity OS(어플라이언스의 스토리지 컨트롤러에 연결된 관리 소프트웨어)에서 표준 볼륨 속성을 볼 때 표시되는 볼륨 WWID(World-Wide Identifier)와 일치합니다.
볼륨 마운트 지점과 관련된 디스크 읽기 및 쓰기 통계를 해석하는 데 도움이 되도록 디스크 장치 테이블의 이름 열에 표시된 이름의 첫 번째 부분(예: sdc, sdd, sde 등)은 볼륨 테이블의 장치 열에 표시된 값과 일치합니다.
-
어플라이언스 관리 노드 및 게이트웨이 노드에 대한 정보 보기
노드 페이지에는 관리 노드 또는 게이트웨이 노드로 사용되는 각 서비스 어플라이언스의 서비스 상태와 모든 컴퓨팅, 디스크 장치 및 네트워크 리소스에 대한 정보가 표시됩니다. 또한 메모리, 스토리지 하드웨어, 네트워크 리소스, 네트워크 인터페이스, 네트워크 주소, 수신 및 전송 데이터도 확인할 수 있습니다.
-
노드 페이지에서 어플라이언스 관리 노드 또는 어플라이언스 게이트웨이 노드를 선택합니다.
-
*개요*를 선택합니다.

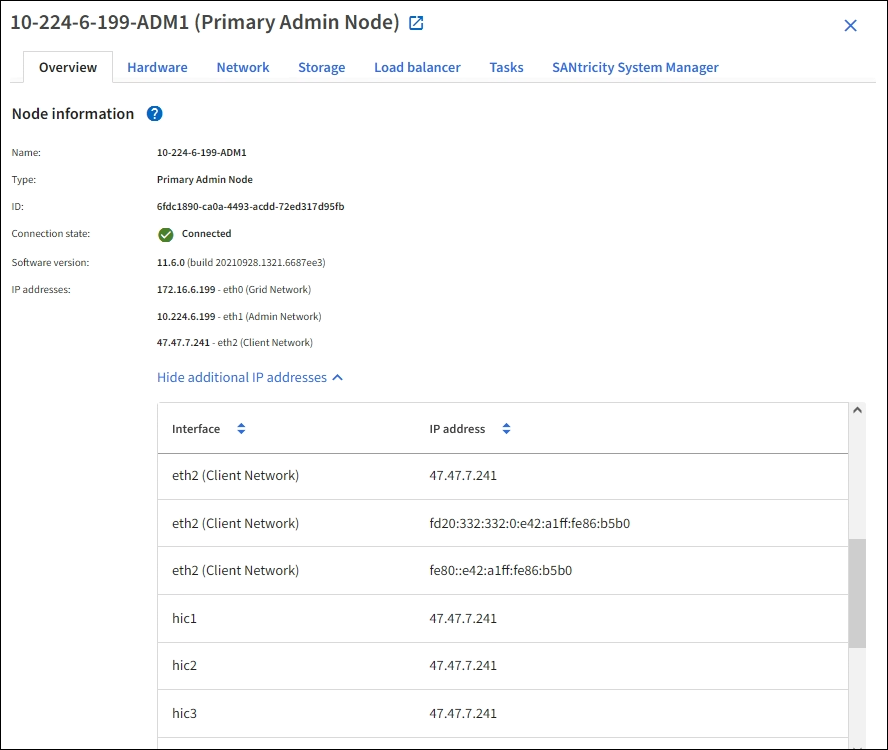

개요 탭의 노드 정보 섹션에는 노드의 이름, 유형, ID 및 연결 상태와 같은 노드에 대한 요약 정보가 표시됩니다. IP 주소 목록에는 각 주소에 대한 인터페이스 이름이 다음과 같이 포함됩니다.
-
adllb 및 adlli: 관리 네트워크 인터페이스에 액티브/백업 본딩이 사용되는 경우 표시됩니다.
-
eth: 그리드 네트워크, 관리자 네트워크 또는 클라이언트 네트워크.
-
hic: 어플라이언스의 물리적 10, 25 또는 100GbE 포트 중 하나입니다. 이러한 포트는 함께 결합하여 StorageGRID 그리드 네트워크(eth0) 및 클라이언트 네트워크(eth2)에 연결할 수 있습니다.
-
mtc: 어플라이언스의 물리적 1-GbE 포트 중 하나입니다. 하나 이상의 mtc 인터페이스가 결합되어 관리 네트워크 인터페이스(eth1)를 구성합니다. 데이터 센터의 기술자가 임시 로컬 연결을 위해 다른 mtc 인터페이스를 사용할 수 있도록 비워둘 수 있습니다.
개요 탭의 알림 섹션에는 해당 노드에 대한 활성 알림이 표시됩니다.
-
-
제품에 대한 자세한 정보를 보려면 *하드웨어*를 선택하십시오.
-

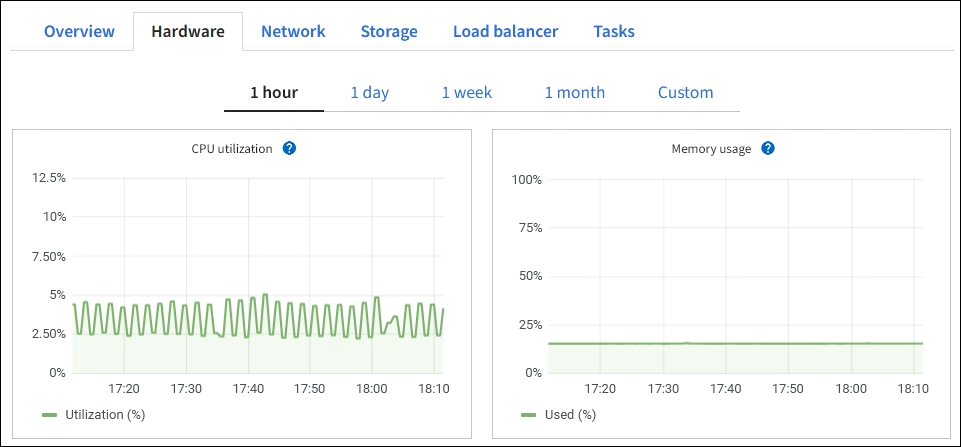

CPU 사용률 및 메모리 그래프를 통해 시간 경과에 따른 CPU 및 메모리 사용률을 확인할 수 있습니다. 다른 시간 간격으로 표시하려면 차트 또는 그래프 위에 있는 컨트롤을 선택하십시오. 1시간, 1일, 1주 또는 1개월 간격으로 정보를 표시할 수 있습니다. 날짜 및 시간 범위를 지정하여 사용자 지정 간격을 설정할 수도 있습니다.
-

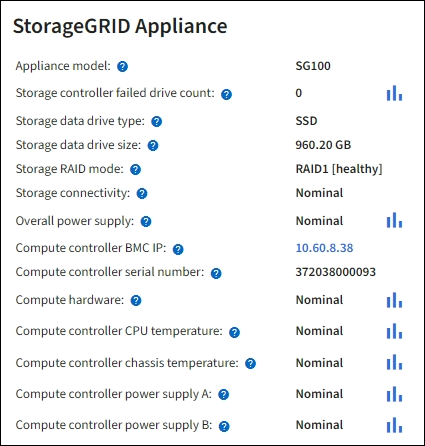

아래로 스크롤하여 기기의 구성 요소 표를 확인하십시오. 이 표에는 모델명, 일련 번호, 컨트롤러 펌웨어 버전 및 각 구성 요소의 상태와 같은 정보가 포함되어 있습니다.
어플라이언스 테이블의 필드 설명 어플라이언스 모델
이 StorageGRID 어플라이언스의 모델 번호입니다.
스토리지 컨트롤러 실패 드라이브 수
최적화되지 않은 드라이브의 개수.
스토리지 데이터 드라이브 유형
기기에 사용된 드라이브의 종류(예: HDD(하드 드라이브) 또는 SSD(솔리드 스테이트 드라이브)).
스토리지 데이터 드라이브 크기
데이터 드라이브 하나의 유효 크기.
스토리지 RAID 모드
어플라이언스의 RAID 모드입니다.
전체 전원 공급 장치
기기 내 모든 전원 공급 장치의 상태.
컴퓨팅 컨트롤러 BMC IP
컴퓨트 컨트롤러의 베이스보드 관리 컨트롤러(BMC) 포트의 IP 주소입니다. 이 IP 주소를 사용하여 BMC 인터페이스에 연결하고 어플라이언스 하드웨어를 모니터링하고 진단할 수 있습니다.
이 필드는 BMC를 포함하지 않는 어플라이언스 모델에는 표시되지 않습니다.
컴퓨트 컨트롤러 일련 번호
컴퓨팅 컨트롤러의 일련 번호.
컴퓨팅 하드웨어
컴퓨팅 컨트롤러 하드웨어의 상태입니다.
컴퓨팅 컨트롤러 CPU 온도
컴퓨팅 컨트롤러 CPU의 온도 상태.
컴퓨트 컨트롤러 섀시 온도
컴퓨팅 컨트롤러의 온도 상태.
-
모든 상태가 "Nominal"인지 확인하십시오.
상태가 "정상"이 아닌 경우 현재 알림을 검토하십시오.
-
-
각 네트워크에 대한 정보를 보려면 *네트워크*를 선택합니다.

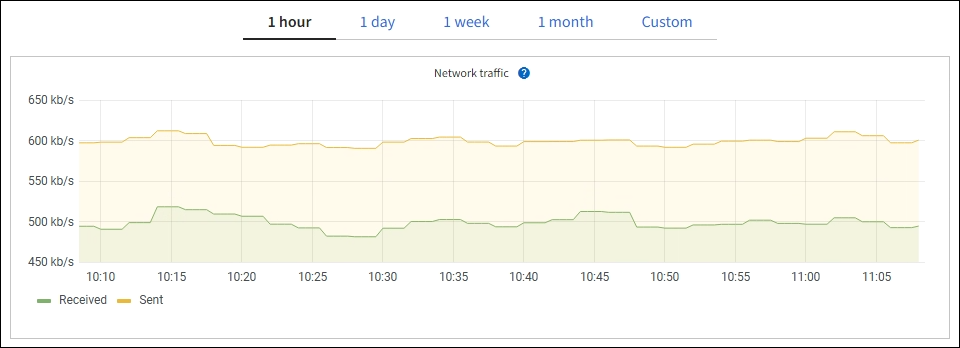

네트워크 트래픽 그래프는 전체 네트워크 트래픽에 대한 요약을 제공합니다.
-

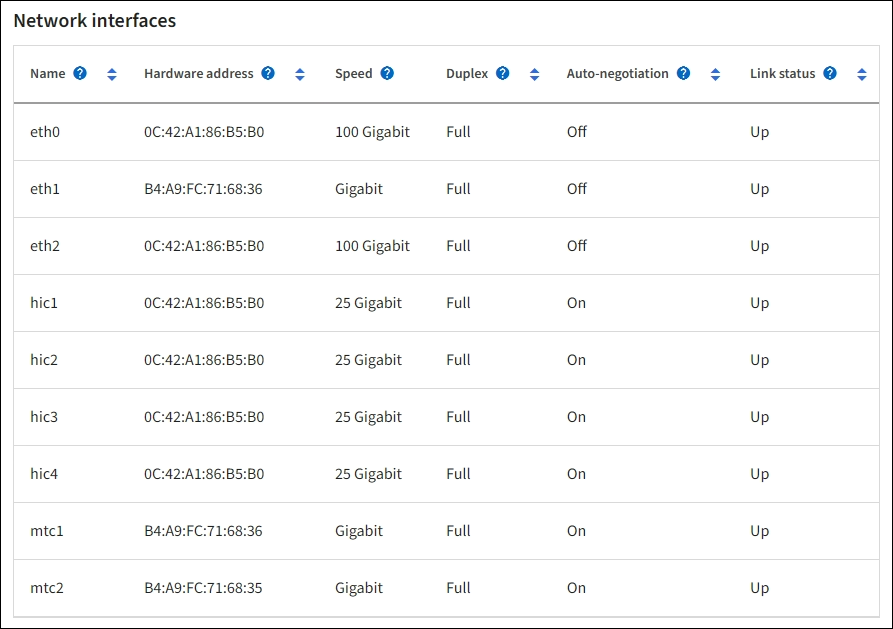

네트워크 인터페이스 섹션을 검토하십시오.
다음 표의 네트워크 인터페이스 표에 있는 속도 열의 값을 사용하여 어플라이언스의 4개 40/100-GbE 네트워크 포트가 액티브/백업 모드 또는 LACP 모드로 구성되었는지 확인하십시오.
표에 표시된 값은 네 개의 링크가 모두 사용되는 경우를 가정한 것입니다. 링크 모드 본드 모드 개별 HIC 링크 속도(hic1, hic2, hic3, hic4) 예상 그리드/클라이언트 네트워크 속도(eth0, eth2) 애그리게이트
LACP
100
400
고정
LACP
100
200
고정
활성/백업
100
100
애그리게이트
LACP
40
160
고정
LACP
40
80
고정
활성/백업
40
40
-

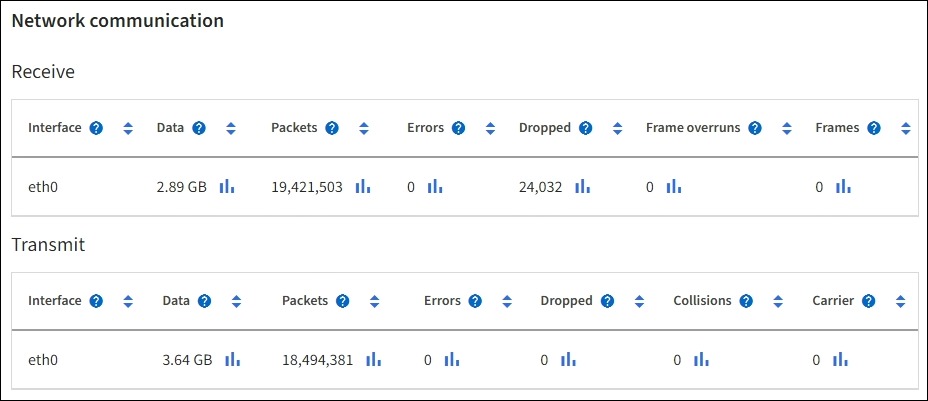

네트워크 통신 부분을 검토하십시오.
수신 및 전송 테이블은 각 네트워크를 통해 수신 및 전송된 바이트와 패킷 수뿐만 아니라 기타 수신 및 전송 관련 지표를 보여줍니다.
-
-

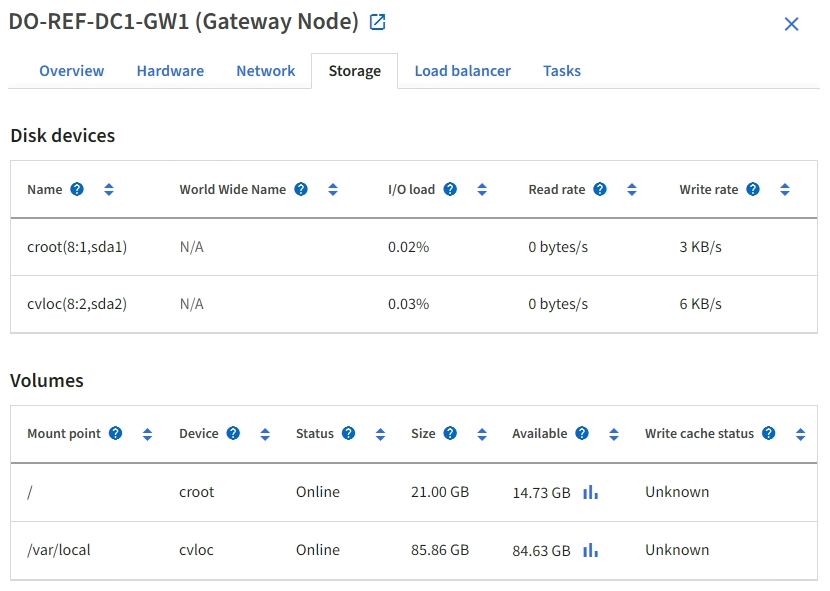

서비스 어플라이언스의 디스크 장치 및 볼륨에 대한 정보를 보려면 *Storage*를 선택하십시오.
