하드웨어 탭 보기

10/01/2025

PDF

하드웨어 탭에는 각 노드의 CPU 사용률과 메모리 사용량이 표시되고, 어플라이언스에 대한 추가 하드웨어 정보가 표시됩니다.

그리드 관리자는 각 릴리스마다 업데이트되므로 이 페이지의 예시 스크린샷과 일치하지 않을 수 있습니다.

모든 노드에 대해 하드웨어 탭이 표시됩니다.

다른 시간 간격을 표시하려면 차트나 그래프 위에 있는 컨트롤 중 하나를 선택하세요. 1시간, 1일, 1주일, 1개월 간격으로 정보를 표시할 수 있습니다. 사용자 정의 간격을 설정하면 날짜와 시간 범위를 지정할 수 있습니다.

CPU 사용률과 메모리 사용량에 대한 자세한 내용을 보려면 각 그래프 위에 커서를 올려놓으세요.

노드가 어플라이언스 노드인 경우 이 탭에는 어플라이언스 하드웨어에 대한 자세한 정보가 있는 섹션도 포함됩니다.

어플라이언스 스토리지 노드에 대한 정보 보기

노드 페이지에는 각 어플라이언스 스토리지 노드의 서비스 상태와 모든 계산, 디스크 장치 및 네트워크 리소스에 대한 정보가 나열됩니다. 또한 메모리, 저장 하드웨어, 컨트롤러 펌웨어 버전, 네트워크 리소스, 네트워크 인터페이스, 네트워크 주소를 확인하고 데이터를 수신 및 전송하는 것도 가능합니다.

단계

노드 페이지에서 어플라이언스 스토리지 노드를 선택합니다.
*개요*를 선택하세요.

개요 탭의 노드 정보 섹션에는 노드의 이름, 유형, ID, 연결 상태 등 노드에 대한 요약 정보가 표시됩니다. IP 주소 목록에는 다음과 같이 각 주소에 대한 인터페이스 이름이 포함됩니다.
- eth: 그리드 네트워크, 관리 네트워크 또는 클라이언트 네트워크.
- hic: 어플라이언스의 물리적인 10, 25 또는 100GbE 포트 중 하나. 이러한 포트는 서로 결합되어 StorageGRID 그리드 네트워크(eth0) 및 클라이언트 네트워크(eth2)에 연결될 수 있습니다.
- mtc: 어플라이언스의 물리적 1GbE 포트 중 하나. 하나 이상의 mtc 인터페이스가 결합되어 StorageGRID 관리 네트워크 인터페이스(eth1)를 형성합니다. 데이터 센터의 기술자가 일시적으로 로컬 연결을 사용할 수 있도록 다른 MTC 인터페이스를 남겨둘 수 있습니다.
개요 탭의 알림 섹션에는 노드에 대한 모든 활성 알림이 표시됩니다.

*하드웨어*를 선택하면 해당 기기에 대한 자세한 정보를 볼 수 있습니다.

CPU 사용률 및 메모리 그래프를 보고 시간 경과에 따른 CPU 및 메모리 사용률을 확인하세요. 다른 시간 간격을 표시하려면 차트나 그래프 위에 있는 컨트롤 중 하나를 선택하세요. 1시간, 1일, 1주일, 1개월 간격으로 정보를 표시할 수 있습니다. 사용자 정의 간격을 설정하면 날짜와 시간 범위를 지정할 수 있습니다.
아래로 스크롤하여 해당 기기의 구성품 표를 확인하세요. 이 표에는 기기의 모델 이름, 컨트롤러 이름, 일련 번호, IP 주소, 각 구성 요소의 상태와 같은 정보가 포함되어 있습니다.

컴퓨팅 컨트롤러 BMC IP 및 컴퓨팅 하드웨어와 같은 일부 필드는 해당 기능이 있는 어플라이언스에만 표시됩니다.

보관 선반용 구성 요소와 설비의 일부인 경우 확장 선반용 구성 요소는 기기 표 아래의 별도 표에 나와 있습니다.

Appliance 테이블의 필드	설명
가전제품 모델	SANtricity OS에 표시된 이 StorageGRID 어플라이언스의 모델 번호입니다.
스토리지 컨트롤러 이름	SANtricity OS에 표시되는 이 StorageGRID 어플라이언스의 이름입니다.
스토리지 컨트롤러 A 관리 IP	스토리지 컨트롤러 A의 관리 포트 1에 대한 IP 주소입니다. 이 IP를 사용하여 SANtricity OS에 액세스하여 스토리지 문제를 해결할 수 있습니다.
스토리지 컨트롤러 B 관리 IP	스토리지 컨트롤러 B의 관리 포트 1에 대한 IP 주소입니다. 이 IP를 사용하여 SANtricity OS에 액세스하여 스토리지 문제를 해결할 수 있습니다. 일부 가전제품 모델에는 저장 컨트롤러 B가 없습니다.
스토리지 컨트롤러 WWID	SANtricity OS에 표시되는 스토리지 컨트롤러의 전 세계 식별자입니다.
저장 장치 섀시 일련 번호	기기의 섀시 일련번호입니다.
스토리지 컨트롤러 펌웨어 버전	이 어플라이언스의 저장 컨트롤러에 있는 펌웨어 버전입니다.
스토리지 컨트롤러 SANtricity OS 버전	스토리지 컨트롤러 A의 SANtricity OS 버전.
스토리지 컨트롤러 NVSRAM 버전	SANtricity System Manager에서 보고한 스토리지 컨트롤러의 NVSRAM 버전입니다. SG6060 및 SG6160의 경우 두 컨트롤러 간에 NVSRAM 버전이 일치하지 않으면 컨트롤러 A의 버전이 표시됩니다. 컨트롤러 A가 설치되지 않았거나 작동하지 않으면 컨트롤러 B의 버전이 표시됩니다.
스토리지 하드웨어	스토리지 컨트롤러 하드웨어의 전반적인 상태입니다. SANtricity System Manager가 스토리지 하드웨어에 대한 주의 필요 상태를 보고하는 경우 StorageGRID 시스템도 이 값을 보고합니다. 상태가 "주의 필요"인 경우 먼저 SANtricity OS를 사용하여 스토리지 컨트롤러를 확인하세요. 그런 다음, 컴퓨팅 컨트롤러에 적용되는 다른 경고가 없는지 확인합니다.
스토리지 컨트롤러 실패 드라이브 수	최적이 아닌 드라이브의 수.
스토리지 컨트롤러 A	저장 컨트롤러 A의 상태.
스토리지 컨트롤러 B	저장 컨트롤러 B의 상태입니다. 일부 기기 모델에는 저장 컨트롤러 B가 없습니다.
저장 컨트롤러 전원 공급 장치 A	저장 컨트롤러의 전원 공급 장치 A의 상태입니다.
스토리지 컨트롤러 전원 공급 장치 B	저장 컨트롤러의 전원 공급 장치 B의 상태입니다.
저장 데이터 드라이브 유형	HDD(하드 드라이브) 또는 SSD(솔리드 스테이트 드라이브)와 같은 어플라이언스의 드라이브 유형입니다.
저장 데이터 드라이브 크기	하나의 데이터 드라이브의 실제 크기입니다. SG6160의 경우 캐시 드라이브의 크기도 표시됩니다. 참고: 확장 선반이 있는 노드의 경우 다음을 사용하세요.각 선반의 데이터 드라이브 크기 대신에. 효과적인 드라이브 크기는 선반마다 다를 수 있습니다.
스토리지 RAID 모드	어플라이언스에 구성된 RAID 모드입니다.
스토리지 연결	저장소 연결 상태.
전체 전원 공급	기기의 모든 전원 공급 장치 상태입니다.
컴퓨팅 컨트롤러 BMC IP	컴퓨팅 컨트롤러의 베이스보드 관리 컨트롤러(BMC) 포트의 IP 주소입니다. 이 IP를 사용하여 BMC 인터페이스에 연결하여 어플라이언스 하드웨어를 모니터링하고 진단합니다. BMC 포함되지 않은 기기 모델의 경우 이 필드는 표시되지 않습니다.
컴퓨팅 컨트롤러 일련 번호	컴퓨팅 컨트롤러의 일련 번호입니다.
컴퓨팅 하드웨어	컴퓨팅 컨트롤러 하드웨어의 상태입니다. 별도의 컴퓨팅 하드웨어와 스토리지 하드웨어가 없는 어플라이언스 모델에는 이 필드가 표시되지 않습니다.
컴퓨팅 컨트롤러 CPU 온도	컴퓨팅 컨트롤러 CPU의 온도 상태입니다.
컴퓨팅 컨트롤러 섀시 온도	컴퓨팅 컨트롤러의 온도 상태입니다.

Appliance 테이블의 필드

설명

가전제품 모델

SANtricity OS에 표시된 이 StorageGRID 어플라이언스의 모델 번호입니다.

스토리지 컨트롤러 이름

SANtricity OS에 표시되는 이 StorageGRID 어플라이언스의 이름입니다.

스토리지 컨트롤러 A 관리 IP

스토리지 컨트롤러 A의 관리 포트 1에 대한 IP 주소입니다. 이 IP를 사용하여 SANtricity OS에 액세스하여 스토리지 문제를 해결할 수 있습니다.

스토리지 컨트롤러 B 관리 IP

스토리지 컨트롤러 B의 관리 포트 1에 대한 IP 주소입니다. 이 IP를 사용하여 SANtricity OS에 액세스하여 스토리지 문제를 해결할 수 있습니다.

일부 가전제품 모델에는 저장 컨트롤러 B가 없습니다.

스토리지 컨트롤러 WWID

SANtricity OS에 표시되는 스토리지 컨트롤러의 전 세계 식별자입니다.

저장 장치 섀시 일련 번호

기기의 섀시 일련번호입니다.

스토리지 컨트롤러 펌웨어 버전

이 어플라이언스의 저장 컨트롤러에 있는 펌웨어 버전입니다.

스토리지 컨트롤러 SANtricity OS 버전

스토리지 컨트롤러 A의 SANtricity OS 버전.

스토리지 컨트롤러 NVSRAM 버전

SANtricity System Manager에서 보고한 스토리지 컨트롤러의 NVSRAM 버전입니다.

SG6060 및 SG6160의 경우 두 컨트롤러 간에 NVSRAM 버전이 일치하지 않으면 컨트롤러 A의 버전이 표시됩니다. 컨트롤러 A가 설치되지 않았거나 작동하지 않으면 컨트롤러 B의 버전이 표시됩니다.

스토리지 하드웨어

스토리지 컨트롤러 하드웨어의 전반적인 상태입니다. SANtricity System Manager가 스토리지 하드웨어에 대한 주의 필요 상태를 보고하는 경우 StorageGRID 시스템도 이 값을 보고합니다.

상태가 "주의 필요"인 경우 먼저 SANtricity OS를 사용하여 스토리지 컨트롤러를 확인하세요. 그런 다음, 컴퓨팅 컨트롤러에 적용되는 다른 경고가 없는지 확인합니다.

스토리지 컨트롤러 실패 드라이브 수

최적이 아닌 드라이브의 수.

스토리지 컨트롤러 A

저장 컨트롤러 A의 상태.

스토리지 컨트롤러 B

저장 컨트롤러 B의 상태입니다. 일부 기기 모델에는 저장 컨트롤러 B가 없습니다.

저장 컨트롤러 전원 공급 장치 A

저장 컨트롤러의 전원 공급 장치 A의 상태입니다.

스토리지 컨트롤러 전원 공급 장치 B

저장 컨트롤러의 전원 공급 장치 B의 상태입니다.

저장 데이터 드라이브 유형

HDD(하드 드라이브) 또는 SSD(솔리드 스테이트 드라이브)와 같은 어플라이언스의 드라이브 유형입니다.

저장 데이터 드라이브 크기

하나의 데이터 드라이브의 실제 크기입니다.

SG6160의 경우 캐시 드라이브의 크기도 표시됩니다.

참고: 확장 선반이 있는 노드의 경우 다음을 사용하세요.각 선반의 데이터 드라이브 크기 대신에. 효과적인 드라이브 크기는 선반마다 다를 수 있습니다.

스토리지 RAID 모드

어플라이언스에 구성된 RAID 모드입니다.

스토리지 연결

저장소 연결 상태.

전체 전원 공급

기기의 모든 전원 공급 장치 상태입니다.

컴퓨팅 컨트롤러 BMC IP

컴퓨팅 컨트롤러의 베이스보드 관리 컨트롤러(BMC) 포트의 IP 주소입니다. 이 IP를 사용하여 BMC 인터페이스에 연결하여 어플라이언스 하드웨어를 모니터링하고 진단합니다.

BMC 포함되지 않은 기기 모델의 경우 이 필드는 표시되지 않습니다.

컴퓨팅 컨트롤러 일련 번호

컴퓨팅 컨트롤러의 일련 번호입니다.

컴퓨팅 하드웨어

컴퓨팅 컨트롤러 하드웨어의 상태입니다. 별도의 컴퓨팅 하드웨어와 스토리지 하드웨어가 없는 어플라이언스 모델에는 이 필드가 표시되지 않습니다.

컴퓨팅 컨트롤러 CPU 온도

컴퓨팅 컨트롤러 CPU의 온도 상태입니다.

컴퓨팅 컨트롤러 섀시 온도

컴퓨팅 컨트롤러의 온도 상태입니다.

보관 선반 테이블의 열	설명
선반 섀시 일련 번호	보관 선반 섀시의 일련 번호입니다.
선반 ID	보관 선반의 숫자 식별자입니다. 99: 스토리지 컨트롤러 선반 0: 첫 번째 확장 선반 1: 두 번째 확장 선반 참고: 확장 선반은 SG6060 및 SG6160에만 적용됩니다.
선반 상태	보관 선반의 전반적인 상태입니다.
IOM 상태	모든 확장 선반의 입출력 모듈(IOM) 상태입니다. 확장 선반이 아닌 경우 해당 없음.
전원 공급 상태	보관 선반의 전원 공급 장치의 전반적인 상태입니다.
서랍 상태	보관 선반의 서랍 상태. 선반에 서랍이 없는 경우 해당 없음.
팬 상태	보관 선반에 있는 냉각 팬의 전반적인 상태입니다.
드라이브 슬롯	저장 선반에 있는 드라이브 슬롯의 총 수입니다.
데이터 드라이브	저장 선반에서 데이터 저장에 사용되는 드라이브의 수입니다.
데이터 드라이브 크기	저장 선반에 있는 하나의 데이터 드라이브의 효과적인 크기입니다.
캐시 드라이브	저장 선반에서 캐시로 사용되는 드라이브의 수입니다.
캐시 드라이브 크기	저장 선반에 있는 가장 작은 캐시 드라이브의 크기입니다. 일반적으로 캐시 드라이브는 모두 같은 크기입니다.
구성 상태	저장 선반의 구성 상태입니다.

보관 선반 테이블의 열

설명

선반 섀시 일련 번호

보관 선반 섀시의 일련 번호입니다.

선반 ID

보관 선반의 숫자 식별자입니다.

99: 스토리지 컨트롤러 선반
0: 첫 번째 확장 선반
1: 두 번째 확장 선반

참고: 확장 선반은 SG6060 및 SG6160에만 적용됩니다.

선반 상태

보관 선반의 전반적인 상태입니다.

IOM 상태

모든 확장 선반의 입출력 모듈(IOM) 상태입니다. 확장 선반이 아닌 경우 해당 없음.

전원 공급 상태

보관 선반의 전원 공급 장치의 전반적인 상태입니다.

서랍 상태

보관 선반의 서랍 상태. 선반에 서랍이 없는 경우 해당 없음.

팬 상태

보관 선반에 있는 냉각 팬의 전반적인 상태입니다.

드라이브 슬롯

저장 선반에 있는 드라이브 슬롯의 총 수입니다.

데이터 드라이브

저장 선반에서 데이터 저장에 사용되는 드라이브의 수입니다.

데이터 드라이브 크기

저장 선반에 있는 하나의 데이터 드라이브의 효과적인 크기입니다.

캐시 드라이브

저장 선반에서 캐시로 사용되는 드라이브의 수입니다.

캐시 드라이브 크기

저장 선반에 있는 가장 작은 캐시 드라이브의 크기입니다. 일반적으로 캐시 드라이브는 모두 같은 크기입니다.

구성 상태

저장 선반의 구성 상태입니다.

모든 상태가 "명목상"인지 확인하세요.

상태가 "명목상"이 아닌 경우 현재 알림을 검토하세요. SANtricity System Manager를 사용하여 이러한 하드웨어 값에 대해 자세히 알아볼 수도 있습니다. 기기 설치 및 유지관리에 대한 지침을 참조하세요.

각 네트워크에 대한 정보를 보려면 *네트워크*를 선택하세요.

네트워크 트래픽 그래프는 전체 네트워크 트래픽에 대한 요약을 제공합니다.

네트워크 인터페이스 섹션을 검토하세요.

네트워크 인터페이스 표의 속도 열에 있는 값을 사용하여 어플라이언스의 10/25GbE 네트워크 포트가 활성/백업 모드 또는 LACP 모드를 사용하도록 구성되었는지 확인하세요.

표에 표시된 값은 4개의 링크가 모두 사용된다고 가정합니다.

링크 모드	본드 모드	개별 HIC 링크 속도(hic1, hic2, hic3, hic4)	예상 그리드/클라이언트 네트워크 속도(eth0, eth2)
골재	LACP	25	100
결정된	LACP	25	50
결정된	활성/백업	25	25
골재	LACP	10	40
결정된	LACP	10	20
결정된	활성/백업	10	10

보다 "네트워크 링크 구성" 10/25GbE 포트 구성에 대한 자세한 내용은 다음을 참조하세요.

네트워크 커뮤니케이션 섹션을 검토하세요.

수신 및 전송 표는 각 네트워크를 통해 수신 및 전송된 바이트와 패킷 수와 기타 수신 및 전송 메트릭을 보여줍니다.

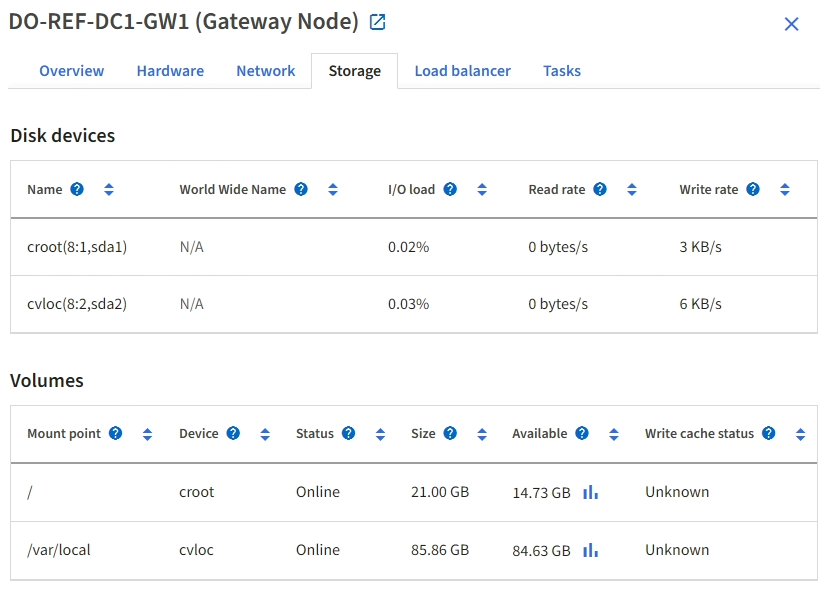

*저장소*를 선택하면 시간 경과에 따라 개체 데이터와 개체 메타데이터에 사용된 저장 공간의 백분율을 보여주는 그래프와 디스크 장치, 볼륨, 개체 저장소에 대한 정보를 볼 수 있습니다.
1. 아래로 스크롤하여 각 볼륨과 개체 저장소에 사용 가능한 저장 용량을 확인하세요.

  각 디스크의 WWID(전 세계 이름)는 SANtricity OS(어플라이언스의 스토리지 컨트롤러에 연결된 관리 소프트웨어)에서 표준 볼륨 속성을 볼 때 나타나는 볼륨 WWID(전 세계 식별자)와 일치합니다.

  볼륨 마운트 지점과 관련된 디스크 읽기 및 쓰기 통계를 해석하는 데 도움이 되도록 디스크 장치 표의 이름 열에 표시된 이름의 첫 번째 부분(즉, sdc, sdd, sde 등)이 볼륨 표의 장치 열에 표시된 값과 일치합니다.

어플라이언스 관리 노드 및 게이트웨이 노드에 대한 정보 보기

노드 페이지에는 관리 노드 또는 게이트웨이 노드로 사용되는 각 서비스 어플라이언스의 서비스 상태 및 모든 계산, 디스크 장치 및 네트워크 리소스에 대한 정보가 나열됩니다. 또한 메모리, 저장 하드웨어, 네트워크 리소스, 네트워크 인터페이스, 네트워크 주소를 확인하고 데이터를 수신 및 전송할 수 있습니다.

단계

노드 페이지에서 어플라이언스 관리 노드 또는 어플라이언스 게이트웨이 노드를 선택합니다.
*개요*를 선택하세요.

개요 탭의 노드 정보 섹션에는 노드의 이름, 유형, ID, 연결 상태 등 노드에 대한 요약 정보가 표시됩니다. IP 주소 목록에는 다음과 같이 각 주소에 대한 인터페이스 이름이 포함됩니다.
- adllb 및 adlli: 관리 네트워크 인터페이스에 활성/백업 본딩이 사용되는 경우 표시됩니다.
- eth: 그리드 네트워크, 관리 네트워크 또는 클라이언트 네트워크.
- hic: 어플라이언스의 물리적인 10, 25 또는 100GbE 포트 중 하나. 이러한 포트는 서로 결합되어 StorageGRID 그리드 네트워크(eth0) 및 클라이언트 네트워크(eth2)에 연결될 수 있습니다.
- mtc: 어플라이언스의 물리적 1GbE 포트 중 하나. 하나 이상의 mtc 인터페이스가 결합되어 관리 네트워크 인터페이스(eth1)를 형성합니다. 데이터 센터의 기술자가 일시적으로 로컬 연결을 사용할 수 있도록 다른 MTC 인터페이스를 남겨둘 수 있습니다.
개요 탭의 알림 섹션에는 노드에 대한 모든 활성 알림이 표시됩니다.
