Lista de verificação de configuração e preparação do host ESXi para ONTAP Select

PDFs

Prepare cada host do hipervisor ESXi onde um nó ONTAP Select será implantado. Ao preparar os hosts, avalie cuidadosamente o ambiente de implantação para garantir que eles estejam configurados corretamente e prontos para suportar a implantação de um cluster ONTAP Select .

Observação O utilitário de administração ONTAP Select Deploy não realiza a configuração de rede e armazenamento necessária dos hosts do hipervisor. Você deve preparar manualmente cada host antes de implantar um cluster ONTAP Select .

Etapa 1: preparar o host do hipervisor ESXi

Verifique a configuração do host ESXi e as portas do firewall.

Passos

  1. Verifique se cada ESXi está configurado com o seguinte:

    • Um hipervisor pré-instalado e com suporte

    • Uma licença VMware vSphere

  2. Verifique se o mesmo servidor vCenter pode gerenciar todos os hosts onde um nó ONTAP Select está implantado no cluster.

  3. Verifique se as portas do firewall estão configuradas para permitir acesso ao vSphere. Essas portas devem estar abertas para oferecer suporte à conectividade serial com as máquinas virtuais ONTAP Select .

    Recomendado

    A NetApp recomenda que você abra as seguintes portas de firewall para permitir acesso ao vSphere:

    • Portas 7200 – 7400 (tráfego de entrada e saída)

    Padrão

    Por padrão, o VMware permite acesso nas seguintes portas:

    • Porta 22 e portas 1024 – 65535 (tráfego de entrada)

    • Portas 0 – 65535 (tráfego de saída)

    Para mais informações, consulte o "Documentação do Broadcom VMware vSphere" .

  4. Familiarize-se com os direitos do vCenter necessários. Ver "Servidor VMware vCenter" para maiores informações.

Etapa 2: Revise a configuração do cluster ONTAP Select

Você pode implantar o ONTAP Select como um cluster de vários nós ou de um único nó. Em muitos casos, um cluster de vários nós é preferível devido à capacidade de armazenamento adicional e à alta disponibilidade (HA).

As figuras a seguir ilustram as redes ONTAP Select usadas com um cluster de nó único e um cluster de quatro nós.

Cluster de nó único

A figura a seguir ilustra um cluster de nó único. A rede externa transporta tráfego de cliente, gerenciamento e replicação entre clusters (SnapMirror/ SnapVault).

Cluster de nó único mostrando uma rede

Cluster de quatro nós

A figura a seguir ilustra um cluster de quatro nós mostrando duas redes. A rede interna permite a comunicação entre os nós em suporte aos serviços de rede do cluster ONTAP . A rede externa transporta tráfego de cliente, gerenciamento e replicação entre clusters (SnapMirror/ SnapVault).

Cluster de quatro nós mostrando duas redes

Nó único dentro de um cluster de quatro nós

A figura a seguir ilustra a configuração de rede típica para uma única máquina virtual ONTAP Select em um cluster de quatro nós. Há duas redes distintas: ONTAP- interna e ONTAP- externa.

Nó único dentro de um cluster de quatro nós

Etapa 3: Configurar o Open vSwitch

O vSwitch é o componente principal do hipervisor usado para oferecer suporte à conectividade das redes internas e externas. Há vários aspectos que você deve considerar ao configurar cada vSwitch do hipervisor.

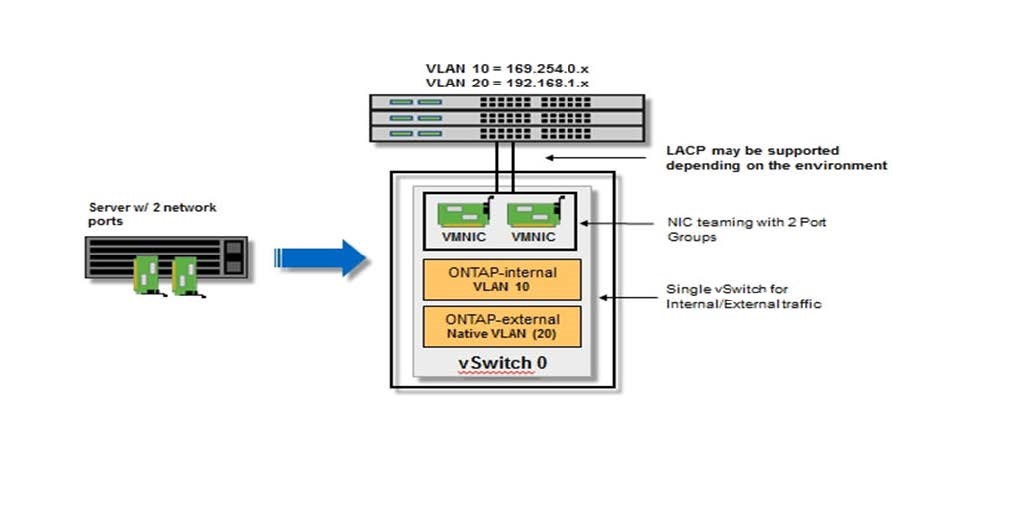

As etapas a seguir são para uma configuração do vSwitch para um host ESXi com duas portas físicas (2x10Gb) em um ambiente de rede típico.

Passos

  1. "Configurar um vSwitch e atribuir ambas as portas ao vSwitch" .

  2. "Crie uma equipe NIC usando as duas portas" .

  3. Defina a política de balanceamento de carga como “Rota com base no ID da porta virtual de origem”.

  4. Marque ambos os adaptadores como “ativos” ou marque um adaptador como “ativo” e o outro como “em espera”.

  5. Defina a configuração “Failback” como “Sim”.

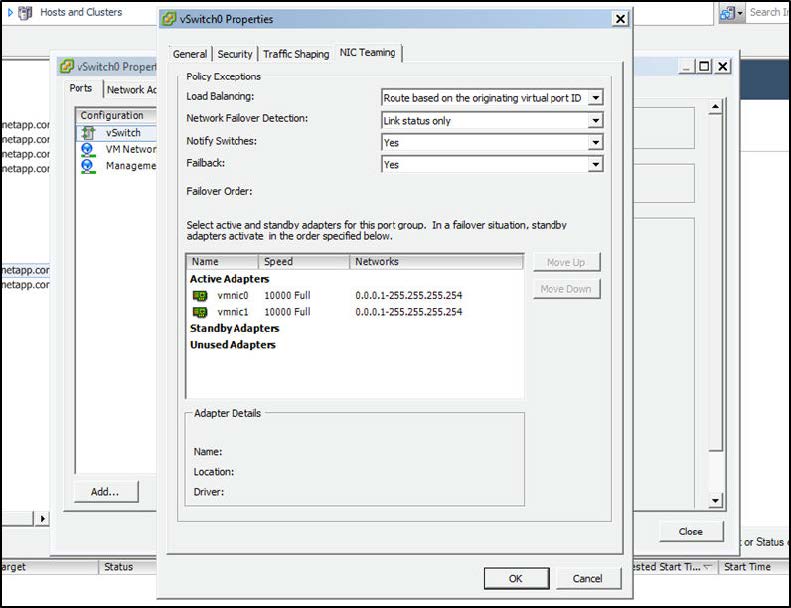

    Propriedades do vSwitch)

  6. Configure o vSwitch para usar quadros jumbo (9000 MTU).

  7. Configure um grupo de portas no vSwitch para o tráfego interno (ONTAP-internal):

    • O grupo de portas é atribuído aos adaptadores de rede virtuais ONTAP Select e0c-e0g usados para o cluster, interconexão HA e tráfego de espelhamento.

    • O grupo de portas deve estar em uma VLAN não roteável, pois espera-se que a rede seja privada. Você deve adicionar a tag de VLAN apropriada ao grupo de portas para levar isso em consideração.

    • As configurações de balanceamento de carga, failback e ordem de failover do grupo de portas devem ser as mesmas do vSwitch.

  8. Configure um grupo de portas no vSwitch para o tráfego externo (ONTAP-external):

    • O grupo de portas é atribuído aos adaptadores de rede virtuais ONTAP Select e0a-e0c usados para tráfego de dados e gerenciamento.

    • O grupo de portas pode estar em uma VLAN roteável. Dependendo do ambiente de rede, você também deve adicionar uma tag de VLAN apropriada ou configurar o grupo de portas para entroncamento de VLAN.

    • As configurações de balanceamento de carga, failback e ordem de failover do grupo de portas devem ser as mesmas do vSwitch.
