Configurar ligações de rede

Colaboradores

Você pode configurar links de rede para as portas usadas para conetar o dispositivo à rede de Grade, à rede de cliente e à rede de administração. Você pode definir a velocidade do link, bem como os modos de ligação de porta e rede.

Dica Se estiver usando o ConfigBuilder para gerar um arquivo JSON, você poderá configurar os links de rede automaticamente. "Automatize a instalação e a configuração do dispositivo"Consulte .
Antes de começar
  • Você "obteve o equipamento adicional" exigiu para o seu tipo de cabo e velocidade de ligação.

  • Você instalou os transcetores corretos nas portas, com base na velocidade de link que você planeja usar.

  • Você conetou as portas de rede a switches que suportam a velocidade escolhida.

Se você planeja usar o modo de ligação de porta agregada, o modo de ligação de rede LACP ou a marcação de VLAN:

  • Você conetou as portas de rede do dispositivo a switches que podem suportar VLAN e LACP.

  • Se vários switches estiverem participando da ligação LACP, os switches suportam grupos de agregação de links de vários gabinetes (MLAG) ou equivalente.

  • Você entende como configurar os switches para usar VLAN, LACP e MLAG ou equivalente.

  • Você conhece a tag VLAN exclusiva a ser usada para cada rede. Essa tag VLAN será adicionada a cada pacote de rede para garantir que o tráfego de rede seja roteado para a rede correta.

Sobre esta tarefa

Só é necessário configurar as definições na página Configuração de ligação se pretender utilizar uma definição não predefinida.

Observação A política de hash de transmissão LACP é layer2-3.

As figuras e tabelas resumem as opções para o modo de ligação de porta e modo de ligação de rede para cada dispositivo. Consulte o seguinte para obter mais informações:

SG100 e SG1000
Modo de ligação de porta fixa (predefinição)

As figuras mostram como as quatro portas de rede no SG1000 ou SG100 são ligadas no modo de ligação de porta fixa (configuração padrão).

SG1000:

SG1000 modo de ligação de porta fixa

SG100:

SG100 modo de ligação de porta fixa
Legenda Quais portas estão coladas

C

As portas 1 e 3 são Unidas para a rede do cliente, se esta rede for utilizada.

G

As portas 2 e 4 são Unidas para a rede de Grade.

A tabela resume as opções de configuração das quatro portas de rede. Só é necessário configurar as definições na página Configuração de ligação se pretender utilizar uma definição não predefinida.

Modo de ligação de rede Rede cliente desativada (predefinição) Rede cliente ativada

Ative-Backup (padrão)

  • As portas 2 e 4 usam uma ligação de backup ativo para a rede de Grade.

  • As portas 1 e 3 não são usadas.

  • Uma etiqueta VLAN é opcional.

  • As portas 2 e 4 usam uma ligação de backup ativo para a rede de Grade.

  • As portas 1 e 3 usam uma ligação de backup ativo para a rede do cliente.

  • Tags VLAN podem ser especificadas para ambas as redes para a conveniência do administrador de rede.

Bola de Futsal (802,3ad)

  • As portas 2 e 4 usam uma ligação LACP para a rede de Grade.

  • As portas 1 e 3 não são usadas.

  • Uma etiqueta VLAN é opcional.

  • As portas 2 e 4 usam uma ligação LACP para a rede de Grade.

  • As portas 1 e 3 usam uma ligação LACP para a rede de clientes.

  • Tags VLAN podem ser especificadas para ambas as redes para a conveniência do administrador de rede.

Modo de ligação de porta agregada

Estas figuras mostram como as quatro portas de rede são ligadas no modo de ligação de porta agregada.

SG1000:

Modo de ligação de porta agregada SG1000

SG100:

Modo de ligação de porta agregada SG100
Legenda Quais portas estão coladas

1

Todas as quatro portas são agrupadas em uma única ligação LACP, permitindo que todas as portas sejam usadas para o tráfego de rede de Grade e rede de Cliente.

A tabela resume as opções de configuração das quatro portas de rede. Só é necessário configurar as definições na página Configuração de ligação se pretender utilizar uma definição não predefinida.

Modo de ligação de rede Rede cliente desativada (predefinição) Rede cliente ativada

Apenas LACP (802,3ad)

  • As portas 1-4 usam uma única ligação LACP para a rede de Grade.

  • Uma única etiqueta VLAN identifica pacotes de rede de Grade.

  • As portas 1-4 usam uma única ligação LACP para a rede de Grade e a rede do Cliente.

  • Duas etiquetas VLAN permitem que os pacotes de rede de Grade sejam segregados dos pacotes de rede de Cliente.

Modo de ligação de rede ative-Backup para portas de gestão

Essas figuras mostram como as duas portas de gerenciamento de 1 GbE nos dispositivos são ligadas no modo de ligação de rede do ative-Backup para a rede de administração.

SG1000:

Portas de rede Admin ligadas SG1000

SG100:

Portas de rede Admin ligadas SG100
SG110 e SG1100
Modo de ligação de porta fixa (predefinição)

As figuras mostram como as quatro portas de rede no SG1100 ou SG110 são ligadas no modo de ligação de porta fixa (configuração padrão).

SG1100:

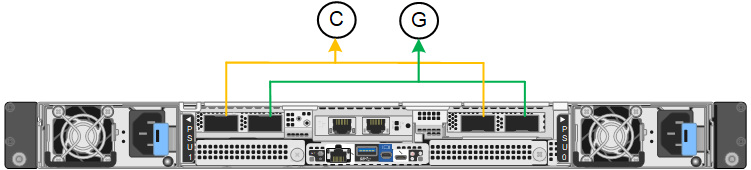

SG1100 modo de ligação de porta fixa

SG110:

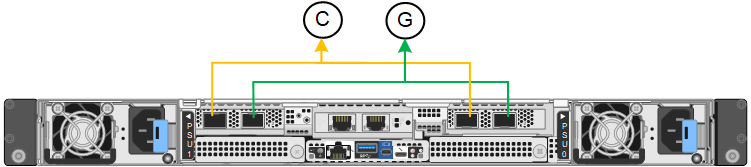

SG110 modo de ligação de porta fixa
Legenda Quais portas estão coladas

C

As portas 1 e 3 são Unidas para a rede do cliente, se esta rede for utilizada.

G

As portas 2 e 4 são Unidas para a rede de Grade.

A tabela resume as opções de configuração das quatro portas de rede. Só é necessário configurar as definições na página Configuração de ligação se pretender utilizar uma definição não predefinida.

Modo de ligação de rede Rede cliente desativada (predefinição) Rede cliente ativada

Ative-Backup (padrão)

  • As portas 2 e 4 usam uma ligação de backup ativo para a rede de Grade.

  • As portas 1 e 3 não são usadas.

  • Uma etiqueta VLAN é opcional.

  • As portas 2 e 4 usam uma ligação de backup ativo para a rede de Grade.

  • As portas 1 e 3 usam uma ligação de backup ativo para a rede do cliente.

  • Tags VLAN podem ser especificadas para ambas as redes para a conveniência do administrador de rede.

Bola de Futsal (802,3ad)

  • As portas 2 e 4 usam uma ligação LACP para a rede de Grade.

  • As portas 1 e 3 não são usadas.

  • Uma etiqueta VLAN é opcional.

  • As portas 2 e 4 usam uma ligação LACP para a rede de Grade.

  • As portas 1 e 3 usam uma ligação LACP para a rede de clientes.

  • Tags VLAN podem ser especificadas para ambas as redes para a conveniência do administrador de rede.

Modo de ligação de porta agregada

Estas figuras mostram como as quatro portas de rede são ligadas no modo de ligação de porta agregada.

SG1100:

Modo de ligação de porta agregada SG1100

SG110:

SG110 modo de ligação de porta agregada
Legenda Quais portas estão coladas

1

Todas as quatro portas são agrupadas em uma única ligação LACP, permitindo que todas as portas sejam usadas para o tráfego de rede de Grade e rede de Cliente.

A tabela resume as opções de configuração das portas de rede. Só é necessário configurar as definições na página Configuração de ligação se pretender utilizar uma definição não predefinida.

Modo de ligação de rede Rede cliente desativada (predefinição) Rede cliente ativada

Apenas LACP (802,3ad)

  • As portas 1-4 usam uma única ligação LACP para a rede de Grade.

  • Uma única etiqueta VLAN identifica pacotes de rede de Grade.

  • As portas 1-4 usam uma única ligação LACP para a rede de Grade e a rede do Cliente.

  • Duas etiquetas VLAN permitem que os pacotes de rede de Grade sejam segregados dos pacotes de rede de Cliente.

Modo de ligação de rede ative-Backup para portas de gestão

Essas figuras mostram como as duas portas de gerenciamento de 1 GbE nos dispositivos são ligadas no modo de ligação de rede do ative-Backup para a rede de administração.

SG1100:

Portas de rede Admin ligadas SG1100

SG110:

Portas de rede Admin ligadas SG110
SG5700
Modo de ligação de porta fixa (predefinição)

Esta figura mostra como as quatro portas 10/25-GbE são ligadas no modo de ligação de porta fixa (configuração padrão).

Imagem que mostra como as portas 10/25-GbE no controlador E5700SG estão ligadas no modo fixo
Legenda Quais portas estão coladas

C

As portas 1 e 3 são Unidas para a rede do cliente, se esta rede for utilizada.

G

As portas 2 e 4 são Unidas para a rede de Grade.

A tabela resume as opções de configuração das quatro portas 10/25 GbE. Só é necessário configurar as definições na página Configuração de ligação se pretender utilizar uma definição não predefinida.

Modo de ligação de rede Rede cliente desativada (predefinição) Rede cliente ativada

Ative-Backup (padrão)

  • As portas 2 e 4 usam uma ligação de backup ativo para a rede de Grade.

  • As portas 1 e 3 não são usadas.

  • Uma etiqueta VLAN é opcional.

  • As portas 2 e 4 usam uma ligação de backup ativo para a rede de Grade.

  • As portas 1 e 3 usam uma ligação de backup ativo para a rede do cliente.

  • Tags VLAN podem ser especificadas para ambas as redes para a conveniência do administrador de rede.

Bola de Futsal (802,3ad)

  • As portas 2 e 4 usam uma ligação LACP para a rede de Grade.

  • As portas 1 e 3 não são usadas.

  • Uma etiqueta VLAN é opcional.

  • As portas 2 e 4 usam uma ligação LACP para a rede de Grade.

  • As portas 1 e 3 usam uma ligação LACP para a rede de clientes.

  • Tags VLAN podem ser especificadas para ambas as redes para a conveniência do administrador de rede.

Modo de ligação de porta agregada

Esta figura mostra como as quatro portas 10/25-GbE são ligadas no modo de ligação de porta agregada.

Imagem mostrando como as portas 10/25-GbE no controlador E5700SG são ligadas no modo agregado
Legenda Quais portas estão coladas

1

Todas as quatro portas são agrupadas em uma única ligação LACP, permitindo que todas as portas sejam usadas para o tráfego de rede de Grade e rede de Cliente.

A tabela resume as opções de configuração das quatro portas 10/25 GbE. Só é necessário configurar as definições na página Configuração de ligação se pretender utilizar uma definição não predefinida.

Modo de ligação de rede Rede cliente desativada (predefinição) Rede cliente ativada

Apenas LACP (802,3ad)

  • As portas 1-4 usam uma única ligação LACP para a rede de Grade.

  • Uma única etiqueta VLAN identifica pacotes de rede de Grade.

  • As portas 1-4 usam uma única ligação LACP para a rede de Grade e a rede do Cliente.

  • Duas etiquetas VLAN permitem que os pacotes de rede de Grade sejam segregados dos pacotes de rede de Cliente.

Modo de ligação de rede ative-Backup para portas de gestão

Esta figura mostra como as duas portas de gerenciamento de 1 GbE na controladora E5700SG são ligadas no modo de ligação de rede ative-Backup para a rede Admin.

E5700SG portas de gerenciamento conetadas
SG5800
Modo de ligação de porta fixa (predefinição)

Esta figura mostra como as quatro portas 10/25-GbE são ligadas no modo de ligação de porta fixa (configuração padrão).

Imagem que mostra como as portas 10/25-GbE no controlador SG5800 estão ligadas no modo fixo
Legenda Quais portas estão coladas

C

As portas 1 e 3 são Unidas para a rede do cliente, se esta rede for utilizada.

G

As portas 2 e 4 são Unidas para a rede de Grade.

A tabela resume as opções de configuração das quatro portas 10/25 GbE. Só é necessário configurar as definições na página Configuração de ligação se pretender utilizar uma definição não predefinida.

Modo de ligação de rede Rede cliente desativada (predefinição) Rede cliente ativada

Ative-Backup (padrão)

  • As portas 2 e 4 usam uma ligação de backup ativo para a rede de Grade.

  • As portas 1 e 3 não são usadas.

  • Uma etiqueta VLAN é opcional.

  • As portas 2 e 4 usam uma ligação de backup ativo para a rede de Grade.

  • As portas 1 e 3 usam uma ligação de backup ativo para a rede do cliente.

  • Tags VLAN podem ser especificadas para ambas as redes para a conveniência do administrador de rede.

Bola de Futsal (802,3ad)

  • As portas 2 e 4 usam uma ligação LACP para a rede de Grade.

  • As portas 1 e 3 não são usadas.

  • Uma etiqueta VLAN é opcional.

  • As portas 2 e 4 usam uma ligação LACP para a rede de Grade.

  • As portas 1 e 3 usam uma ligação LACP para a rede de clientes.

  • Tags VLAN podem ser especificadas para ambas as redes para a conveniência do administrador de rede.

Modo de ligação de porta agregada

Esta figura mostra como as quatro portas 10/25-GbE são ligadas no modo de ligação de porta agregada.

Imagem mostrando como as portas 10/25-GbE no controlador SG5800 são ligadas no modo agregado
Legenda Quais portas estão coladas

1

Todas as quatro portas são agrupadas em uma única ligação LACP, permitindo que todas as portas sejam usadas para o tráfego de rede de Grade e rede de Cliente.

A tabela resume as opções de configuração das quatro portas 10/25 GbE. Só é necessário configurar as definições na página Configuração de ligação se pretender utilizar uma definição não predefinida.

Modo de ligação de rede Rede cliente desativada (predefinição) Rede cliente ativada

Apenas LACP (802,3ad)

  • As portas 1-4 usam uma única ligação LACP para a rede de Grade.

  • Uma única etiqueta VLAN identifica pacotes de rede de Grade.

  • As portas 1-4 usam uma única ligação LACP para a rede de Grade e a rede do Cliente.

  • Duas etiquetas VLAN permitem que os pacotes de rede de Grade sejam segregados dos pacotes de rede de Cliente.

SG6000
Modo de ligação de porta fixa (predefinição)

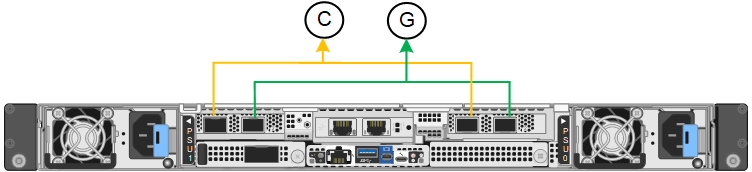

Esta figura mostra como as quatro portas de rede são ligadas no modo de ligação de porta fixa (configuração padrão)

Imagem que mostra como as portas de rede no controlador SG6000-CN são coladas no modo fixo
Legenda Quais portas estão coladas

C

As portas 1 e 3 são Unidas para a rede do cliente, se esta rede for utilizada.

G

As portas 2 e 4 são Unidas para a rede de Grade.

A tabela resume as opções de configuração das portas de rede. Só é necessário configurar as definições na página Configuração de ligação se pretender utilizar uma definição não predefinida.

Modo de ligação de rede Rede cliente desativada (predefinição) Rede cliente ativada

Ative-Backup (padrão)

  • As portas 2 e 4 usam uma ligação de backup ativo para a rede de Grade.

  • As portas 1 e 3 não são usadas.

  • Uma etiqueta VLAN é opcional.

  • As portas 2 e 4 usam uma ligação de backup ativo para a rede de Grade.

  • As portas 1 e 3 usam uma ligação de backup ativo para a rede do cliente.

  • Tags VLAN podem ser especificadas para ambas as redes para a conveniência do administrador de rede.

Bola de Futsal (802,3ad)

  • As portas 2 e 4 usam uma ligação LACP para a rede de Grade.

  • As portas 1 e 3 não são usadas.

  • Uma etiqueta VLAN é opcional.

  • As portas 2 e 4 usam uma ligação LACP para a rede de Grade.

  • As portas 1 e 3 usam uma ligação LACP para a rede de clientes.

  • Tags VLAN podem ser especificadas para ambas as redes para a conveniência do administrador de rede.

Modo de ligação de porta agregada

Esta figura mostra como as quatro portas de rede são ligadas no modo de ligação de porta agregada.

Imagem que mostra como as portas de rede no controlador SG6000-CN são coladas no modo agregado
Legenda Quais portas estão coladas

1

Todas as quatro portas são agrupadas em uma única ligação LACP, permitindo que todas as portas sejam usadas para o tráfego de rede de Grade e rede de Cliente.

A tabela resume as opções de configuração das portas de rede. Só é necessário configurar as definições na página Configuração de ligação se pretender utilizar uma definição não predefinida.

Modo de ligação de rede Rede cliente desativada (predefinição) Rede cliente ativada

Apenas LACP (802,3ad)

  • As portas 1-4 usam uma única ligação LACP para a rede de Grade.

  • Uma única etiqueta VLAN identifica pacotes de rede de Grade.

  • As portas 1-4 usam uma única ligação LACP para a rede de Grade e a rede do Cliente.

  • Duas etiquetas VLAN permitem que os pacotes de rede de Grade sejam segregados dos pacotes de rede de Cliente.

Modo de ligação de rede ative-Backup para portas de gestão

Esta figura mostra como as duas portas de gerenciamento de 1 GbE no controlador SG6000-CN são ligadas no modo de ligação de rede ative-Backup para a rede Admin.

Portas de rede Admin ligadas
SG6100
Modo de ligação de porta fixa (predefinição)

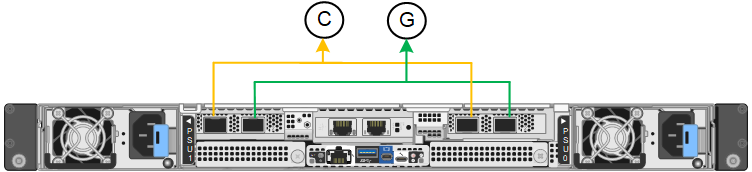

A figura mostra como as quatro portas de rede são ligadas no modo de ligação de porta fixa (configuração padrão).

SGF6112:

SGF6112 modo de ligação de porta fixa

SG6100:

SG6100-CN modo de ligação de porta fixa
Legenda Quais portas estão coladas

C

As portas 1 e 3 são Unidas para a rede do cliente, se esta rede for utilizada.

G

As portas 2 e 4 são Unidas para a rede de Grade.

A tabela resume as opções de configuração das portas de rede. Só é necessário configurar as definições na página Configuração de ligação se pretender utilizar uma definição não predefinida.

Modo de ligação de rede Rede cliente desativada (predefinição) Rede cliente ativada

Ative-Backup (padrão)

  • As portas 2 e 4 usam uma ligação de backup ativo para a rede de Grade.

  • As portas 1 e 3 não são usadas.

  • Uma etiqueta VLAN é opcional.

  • As portas 2 e 4 usam uma ligação de backup ativo para a rede de Grade.

  • As portas 1 e 3 usam uma ligação de backup ativo para a rede do cliente.

  • Tags VLAN podem ser especificadas para ambas as redes para a conveniência do administrador de rede.

Bola de Futsal (802,3ad)

  • As portas 2 e 4 usam uma ligação LACP para a rede de Grade.

  • As portas 1 e 3 não são usadas.

  • Uma etiqueta VLAN é opcional.

  • As portas 2 e 4 usam uma ligação LACP para a rede de Grade.

  • As portas 1 e 3 usam uma ligação LACP para a rede de clientes.

  • Tags VLAN podem ser especificadas para ambas as redes para a conveniência do administrador de rede.

Modo de ligação de porta agregada

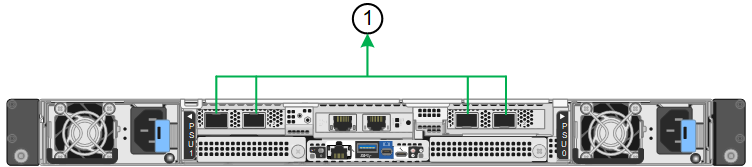

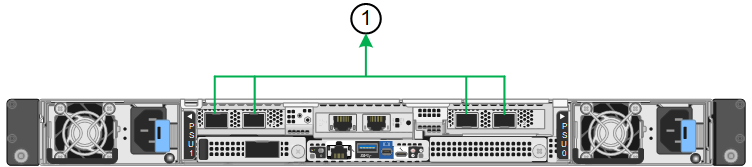

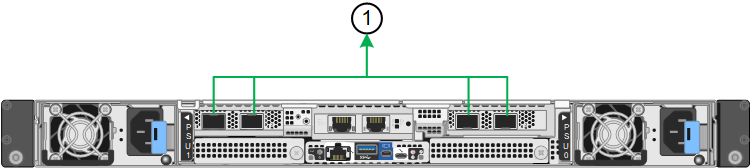

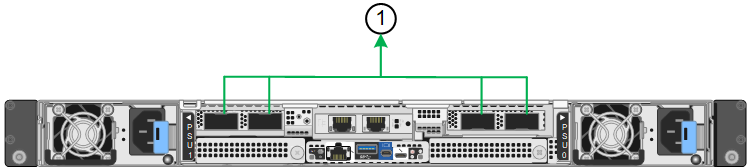

A figura mostra como as quatro portas de rede são ligadas no modo de ligação de porta agregada.

SGF6112:

SGF6112 modo de ligação de porta agregada

SG6100:

Modo de ligação de porta agregada SG6100-CN
Legenda Quais portas estão coladas

1

Todas as quatro portas são agrupadas em uma única ligação LACP, permitindo que todas as portas sejam usadas para o tráfego de rede de Grade e rede de Cliente.

A tabela resume as opções de configuração das portas de rede. Só é necessário configurar as definições na página Configuração de ligação se pretender utilizar uma definição não predefinida.

Modo de ligação de rede Rede cliente desativada (predefinição) Rede cliente ativada

Apenas LACP (802,3ad)

  • As portas 1-4 usam uma única ligação LACP para a rede de Grade.

  • Uma única etiqueta VLAN identifica pacotes de rede de Grade.

  • As portas 1-4 usam uma única ligação LACP para a rede de Grade e a rede do Cliente.

  • Duas etiquetas VLAN permitem que os pacotes de rede de Grade sejam segregados dos pacotes de rede de Cliente.

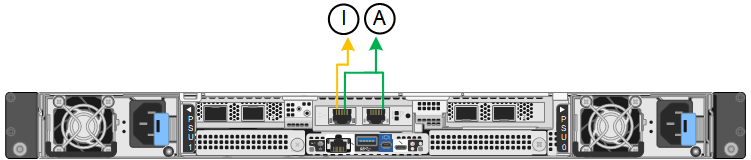

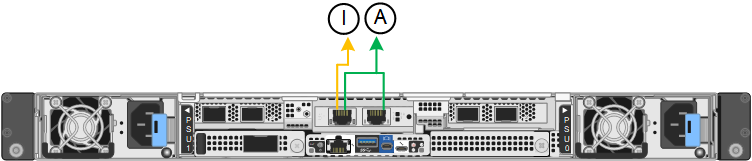

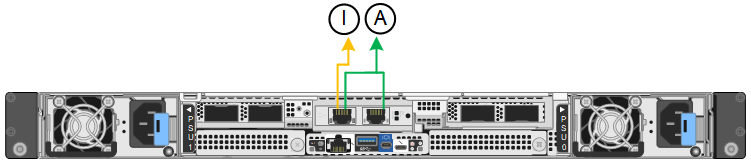

Modo de ligação de rede ative-Backup para portas de gestão

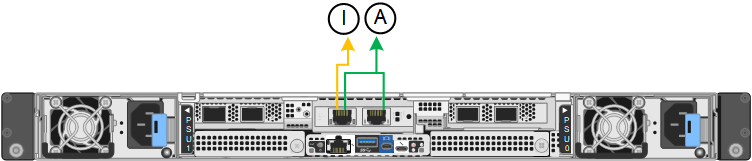

Esta figura mostra como as duas portas de gerenciamento de 1 GbE são ligadas no modo de ligação de rede do ative-Backup para a rede Admin.

SGF6112:

Portas de rede Admin ligadas SGF6112

SG6100:

Portas de rede Admin ligadas SG6100-CN
Passos
  1. Na barra de menus do Instalador de dispositivos StorageGRID, clique em Configurar rede > Configuração de ligação.

    A página Network Link Configuration (Configuração da ligação de rede) apresenta um diagrama do seu dispositivo com as portas de rede e de gestão numeradas.

    A tabela Status do link lista o estado do link, a velocidade do link e outras estatísticas das portas numeradas.

    A primeira vez que aceder a esta página:

    • Link Speed está definido para Auto.

    • Port bond mode está definido como Fixed.

    • O modo de ligação de rede está definido como ative-Backup para a rede de Grade.

    • A Admin Network está ativada e o modo de ligação de rede está definido como Independent.

    • A rede do cliente está desativada.

  2. Selecione a velocidade da ligação para as portas de rede na lista pendente Link speed (velocidade da ligação).

    Os switches de rede que você está usando para a rede de Grade e a rede do cliente também devem suportar e ser configurados para essa velocidade. Você deve usar os adaptadores ou transcetores apropriados para a velocidade de link configurada. Utilize a velocidade de ligação automática quando possível, porque esta opção negocia tanto a velocidade de ligação como o modo de correção de erro de avanço (FEC) com o parceiro de ligação.

    Se você planeja usar a velocidade de link de 25 GbE para as portas de rede SG6100, SG6000, SG5800 ou SG5700:

    • Use transcetores SFP28 e cabos Twinax SFP28 ou cabos óticos.

    • Para o SG5700, selecione 25GbE na lista suspensa Link Speed.

    • Para o SG5800, SG6000 ou SG6100, selecione Auto na lista suspensa Link Speed.

  3. Ative ou desative as redes StorageGRID que pretende utilizar.

    A rede de Grade é necessária. Não é possível desativar esta rede.

    1. Se o dispositivo não estiver conetado à rede Admin, desmarque a caixa de seleção Ativar rede para a rede Admin.

    2. Se o dispositivo estiver conetado à rede do cliente, marque a caixa de seleção Ativar rede para a rede do cliente.

      As configurações de rede do cliente para as portas NIC de dados são agora mostradas.

  4. Consulte a tabela e configure o modo de ligação de porta e o modo de ligação de rede.

    Este exemplo mostra:

    • Agregar e LACP selecionados para a rede e as redes de clientes. Você deve especificar uma tag VLAN exclusiva para cada rede. Pode selecionar valores entre 0 e 4095.

    • Ative-Backup selecionado para a rede Admin.

      Agregação de configuração de ligação de rede
  5. Quando estiver satisfeito com suas seleções, clique em Salvar.

    Observação Poderá perder a ligação se tiver efetuado alterações à rede ou à ligação através da qual está ligado. Se você não estiver conetado novamente dentro de 1 minuto, insira novamente o URL do Instalador de appliance StorageGRID usando um dos outros endereços IP atribuídos ao appliance https://appliance_IP:8443
