在此使用案例中，我們將概述使用 ONTAP MetroCluster （以 FC、iSCSI、NVMe-oF、NFSv3 或 NFSv4.1 作為主要資料存放區）為 VMware Cloud Foundation (VCF) 工作負載網域設定延展式叢集的程序。VCF 可根據您的需求，提供部署選項的靈活度。VCF Ops 工具可用於部署新的 VCF 工作負載網域，或將現有的 vSphere 環境匯入至 VCF 工作負載網域。在本文件中，我們將重點放在 MetroCluster 部分，並根據部署步驟指向其他文件。
介紹

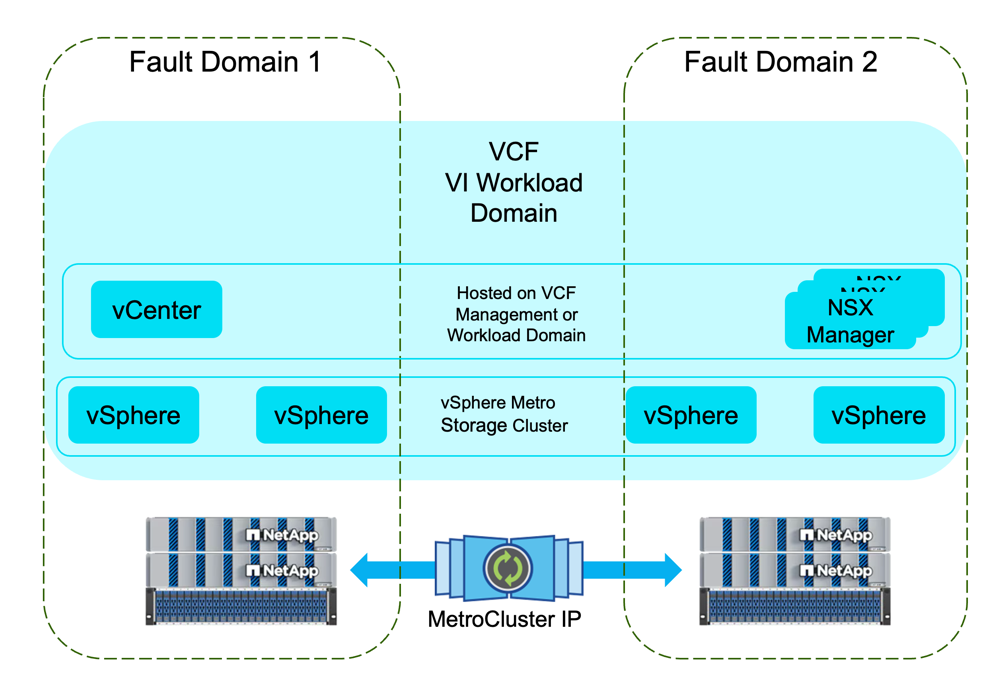

在此解決方案中，我們將示範如何實作以 ONTAP MetroCluster 作為主要資料儲存庫的延伸 VCF 工作負載網域。MetroCluster 允許為 ONTAP 叢集上執行的所有工作負載部署高可用度解決方案。如果需要部署針對特定工作負載的高可用度解決方案，請考慮使用 SnapMirror 主動同步（SAN 和 NAS）。SnapMirror 主動同步（SAN）在一致性群組層級運作，而 SnapMirror 主動同步（NAS）則在 SVM 層級運作。如需詳細資訊，請參閱 "使用 SnapMirror Active Sync（SAN 和 NAS）為 VCF 工作負載網域設定延伸叢集"。
先決條件
此場景需要以下組件和配置：
-
支援的ONTAP MetroCluster配置
-
已設定慣用儲存傳輸協定的儲存虛擬機器 （SVM）。
-
已建立邏輯介面 （LIF） 來承載儲存設備流量，並且與 SVM 相關聯。
概要
MetroCluster 為彙總層級的工作負載提供高可用度解決方案。SVM 將在 MetroCluster 的其中一個故障網域上處於作用中狀態。
以下是系統管理員的範例螢幕截圖，顯示了MetroCluster配置。
這是來自兩個故障域的 SVM 網路介面。
[注意] SVM 將在MetroCluster中的某個故障域上處於活動狀態。
有關融合式程序的總覽，請參閱 VMware 文件： "將現有虛擬基礎架構融合至 VCF"。
有關配置ONTAP儲存系統的信息，請參閱"ONTAP 9 文件"中心。
有關設定 VCF 的資訊，請參閱"VMware Cloud Foundation 9.1 文件"。
全新 VCF 工作負載網域與 MetroCluster 的部署步驟
對於全新部署（不包含任何現有 VCF 元件的新部署），請使用 VCF Ops 工具部署工作負載域。此方案支援 FC 上的 VMFS 和 NFSv3。
若為 FC 上的 VMFS，請參閱 "VCF 工作負載域，以 ONTAP 上的 FC 型 VMFS 資料存放區作為主要儲存設備" 以取得更多資訊。若為 NFSv3，請參閱 "VCF 工作負載網域，以 ONTAP 上的 NFSv3 資料存放區作為主要儲存設備" 以取得更多資訊。
棕地 VCF 工作負載網域與 MetroCluster 的部署步驟

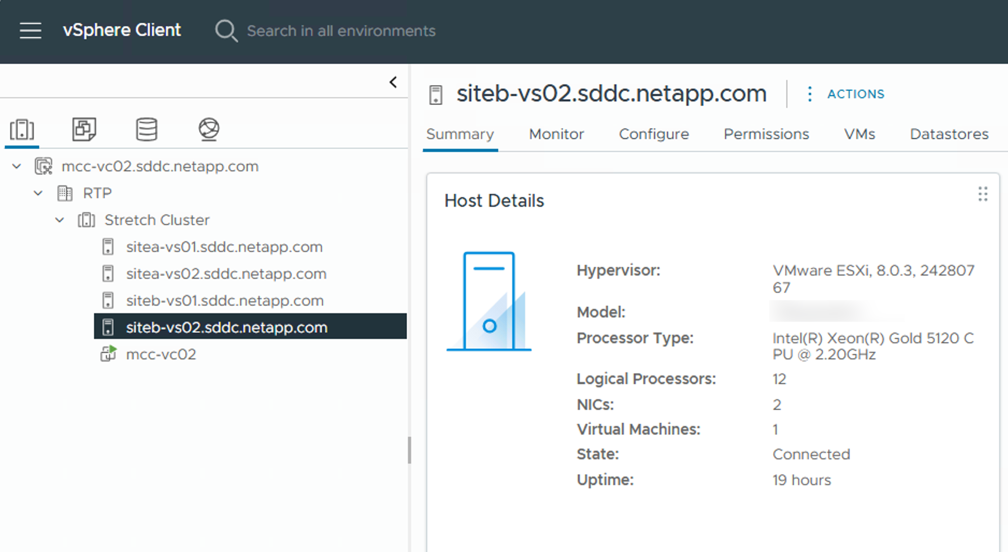

棕地部署是指您擁有現有的 vSphere 環境，並且想要將其匯入為 VCF 工作負載域的情境。

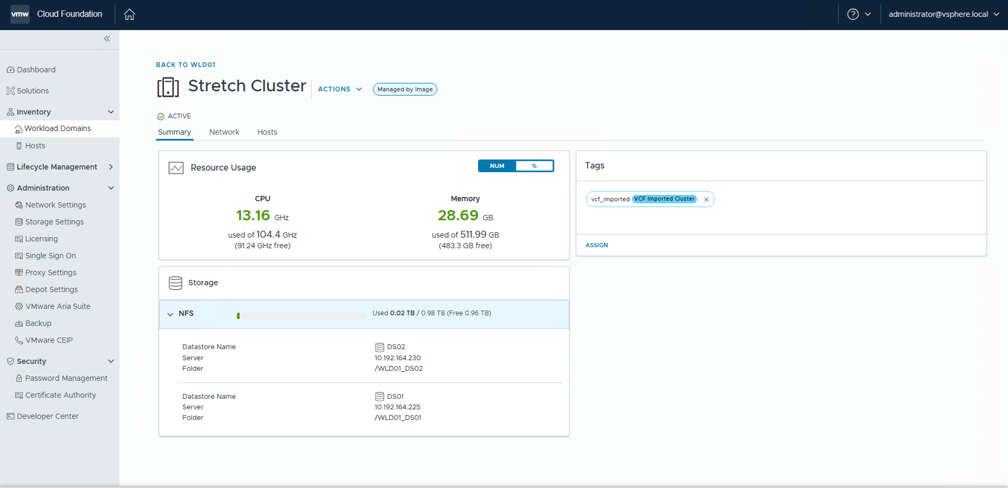

對於 iSCSI、NVMe-oF 和 NFSv4.1，需要先設定 vCenter（最好使用 ONTAP tools），然後再使用 VCF Ops 工具將其匯入為工作負載域。如需詳細資訊，請參閱 "匯入現有 vCenter 以建立工作負載網域"。
補充資料存放區與 MetroCluster
使用 ONTAP tools 時，註冊兩個 ONTAP 叢集。如需更多資訊，請參閱 "MetroCluster ONTAP Tools for VMware vSphere 支援的組態"。
