具有SnapMirror主動同步功能的 VMware vSphere Metro 儲存集群

貢獻者 sureshthoppay kevin-hoke

"VMware vSphere Metro 儲存叢集 (vMSC)"是一種跨不同故障域的延伸叢集解決方案,可提供* 跨可用區域或站點的工作負載移動性。 * 避免停機 * 避免災難 * 快速恢復

本文檔提供了 vMSC 實作細節"SnapMirror主動同步 (SM-as)"利用系統管理器和ONTAP工具。此外,它還展示瞭如何透過複製到第三個網站來保護虛擬機器並使用 VMware vSphere 的SnapCenter插件進行管理。

具有SnapMirror主動同步架構的 vMSC

SnapMirror主動同步支援ASA、 AFF和FAS儲存陣列。建議在兩個故障域上使用相同類型(效能/容量模型)。目前僅支援 FC 和 iSCSI 等區塊協定。有關進一步的支援指南,請參閱"互通性矩陣工具""Hardware Universe"

vMSC 支援兩種不同的部署模型:統一主機存取和非統一主機存取。在統一主機存取配置中,叢集上的每個主機都可以存取兩個故障域上的 LUN。它通常用於同一資料中心的不同可用區域。

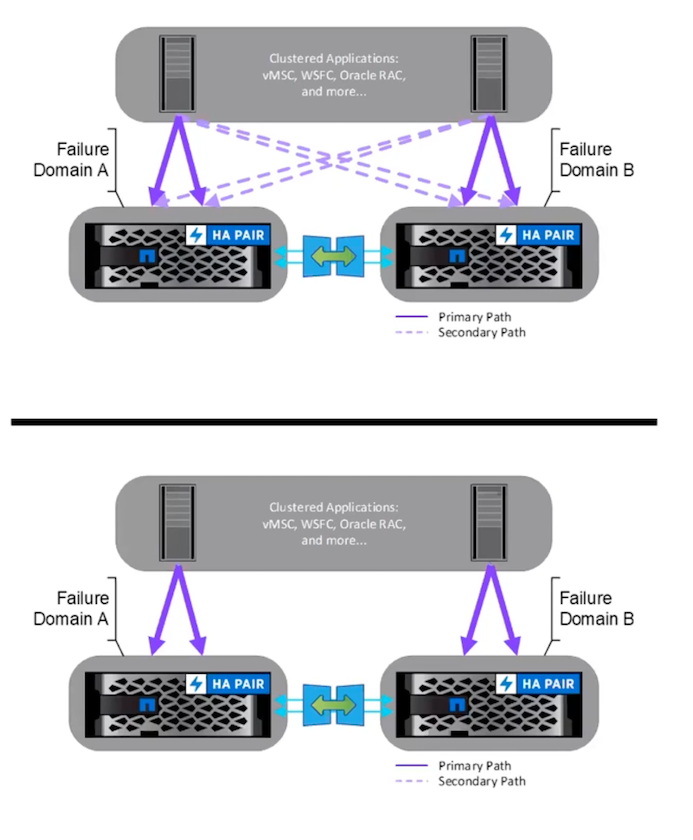

vMSC 統一與非統一主機存取模式

在非統一主機存取配置中,主機只能存取本機故障域。它通常用於不同的站點,在這些站點中,跨故障域運行多條電纜是一種限制性選擇。

註 在非統一主機存取模式下,虛擬機器將由 vSphere HA 在其他故障域中重新啟動。應用程式可用性將受到其設計的影響。僅ONTAP 9.15 及更高版本支援非統一主機存取模式。

vMSC 與ONTAP系統管理器 UI 的非統一主機存取。

注意: ONTAP Tools 10.2 或更高版本可用於配置具有非統一主機存取模式的延伸資料儲存庫,而無需切換多個使用者介面。若不使用ONTAP工具,本節僅供參考。

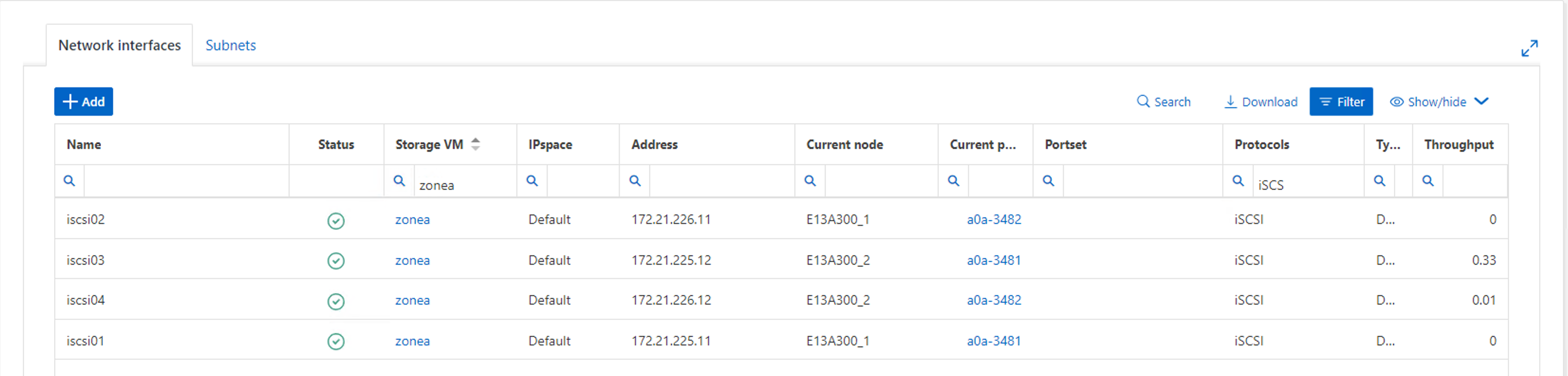

  1. 記下本機故障域儲存陣列中的一個 iSCSI 資料生命週期 IP 位址。系統管理員 iSCSI Lifs

  2. 在 vSphere 主機 iSCSI 儲存適配器上,在動態發現標籤下新增該 iSCSI IP。新增用於動態發現的 iSCSI 伺服器

    註 對於統一存取模式,需要提供來源和目標故障域 iSCSI 資料 lif 位址。
  3. 在其他故障域的 vSphere 主機上重複上述步驟,在「動態發現」標籤上新增其本機 iSCSI 資料 lif IP。

  4. 透過適當的網路連接,每個 vSphere 主機應該存在四個 iSCSI 連接,每個儲存控制器具有兩個 iSCSI VMKernel nic 和兩個 iSCSI 資料 lif。iSCSI 連線訊息

  5. 使用ONTAP系統管理員建立 LUN,使用複製原則 AutomatedFailOverDuplex 設定SnapMirror ,選擇主機啟動器並設定主機接近度。使用 AutomatedFailOverDuplex 建立 LUN

  6. 在其他故障域儲存陣列上,使用其 vSphere 主機啟動器建立 SAN 啟動器群組並設定主機鄰近度。SAN 啟動器組

    註 對於統一存取模式,可以從來源故障域複製 igroup。
  7. 使用與來源故障域中相同的對應 ID 來對應複製的 LUN。LUN映射ID

  8. 在 vCenter 上,右鍵點擊 vSphere 群集並選擇重新掃描儲存選項。重新掃描儲存

  9. 在叢集中的一台 vSphere 主機上,檢查新建立的裝置是否與顯示「未使用」的資料儲存空間一起顯示。vSphere 主機上的 iSCSI 設備列表

  10. 在 vCenter 上,右鍵點選 vSphere 叢集並選擇新資料儲存選項。新的資料存儲

  11. 在精靈中,請記住提供資料儲存名稱並選擇具有正確容量和裝置 ID 的裝置。在 iSCSI 設備上建立資料存儲

  12. 驗證資料儲存是否已安裝在跨兩個故障域的叢集上的所有主機上。來源主機上的資料存儲

    目標主機上的資料存儲

    註 由於我們使用了AFF,所以上面的螢幕截圖顯示了單一控制器上的活動 I/O。對於ASA,它將在所有路徑上具有活動 IO。
  13. 當新增其他資料儲存時,需要記住擴充現有的一致性群組以使其在整個 vSphere 叢集中保持一致。CG保護政策

採用ONTAP工具的 vMSC 統一主機存取模式。

  1. 確保NetApp ONTAP Tools 已部署並註冊至 vCenter。ONTAP工具插件已註冊至 vCenter如果沒有,請關注"ONTAP工具部署""新增 vCenter 伺服器實例"

  2. 確保ONTAP儲存系統已註冊到ONTAP工具。這包括兩個故障域儲存系統和第三個用於非同步遠端複製的系統,用於透過 VMware vSphere 的SnapCenter插件進行虛擬機器保護。註冊儲存後端如果沒有,請關注"使用 vSphere 用戶端 UI 新增儲存後端"

  3. 更新主機資料以與ONTAP工具同步,然後"建立資料儲存區"更新主機數據

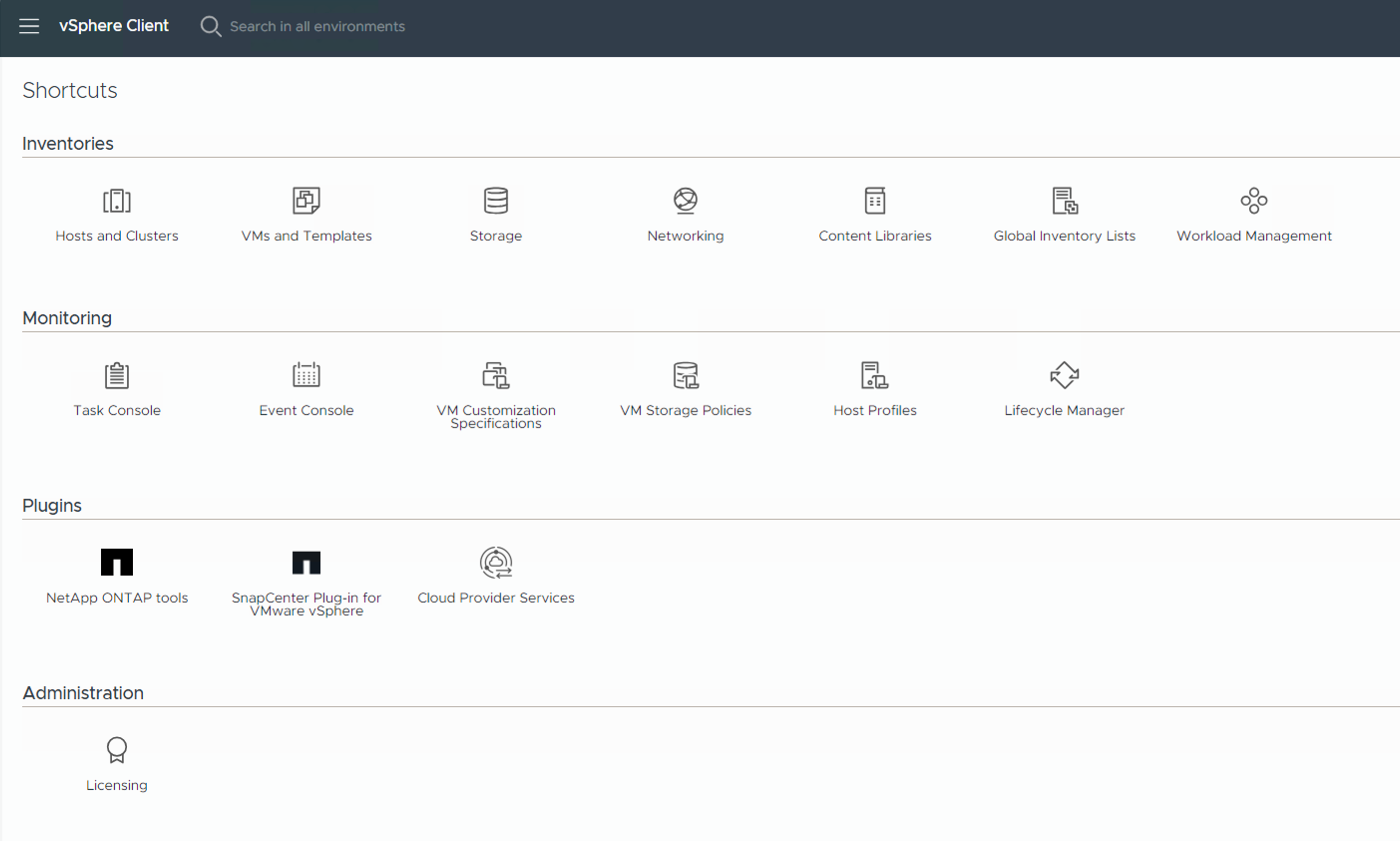

  4. 若要啟用 SM-as,請右鍵單擊 vSphere 集群,然後在NetApp ONTAP工具上選擇「保護集群」(請參閱上面的螢幕截圖)

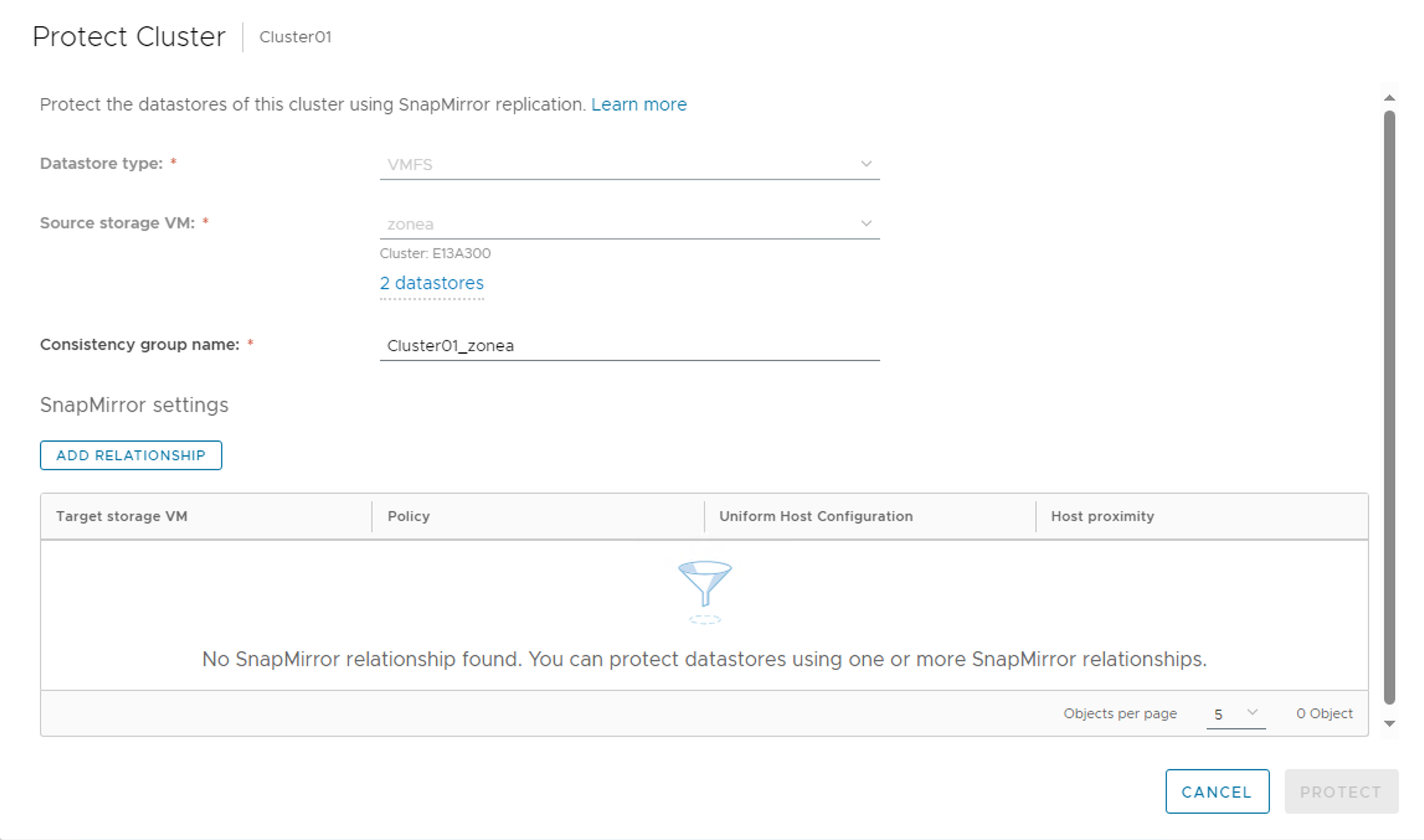

  5. 它將顯示該叢集的現有資料儲存以及 SVM 詳細資訊。預設 CG 名稱為 <vSphere 叢集名稱>_<SVM 名稱>。點選新增關係按鈕。保護叢集

  6. 選擇目標 SVM 並將 SM-as 的策略設定為 AutomatedFailOverDuplex。有一個用於統一主機配置的切換開關。設定每個主機的接近度。新增SnapMirror關係

  7. 驗證主機有效性資訊和其他詳細資訊。如果需要,使用非同步複製策略為第三個網站新增另一個關係。然後,點選保護。添加關係注意:如果計劃使用適用SnapCenter Plug-in for VMware vSphere,則需要在磁碟區層級而不是一致性群組層級設定複製。

  8. 透過統一主機訪問,主機可以與兩個容錯域儲存陣列建立 iSCSI 連接。iSCSI 多路徑資訊注意:以上螢幕截圖來自AFF。如果是ASA,則 ACTIVE I/O 應該位於所有具有正確網路連線的路徑中。

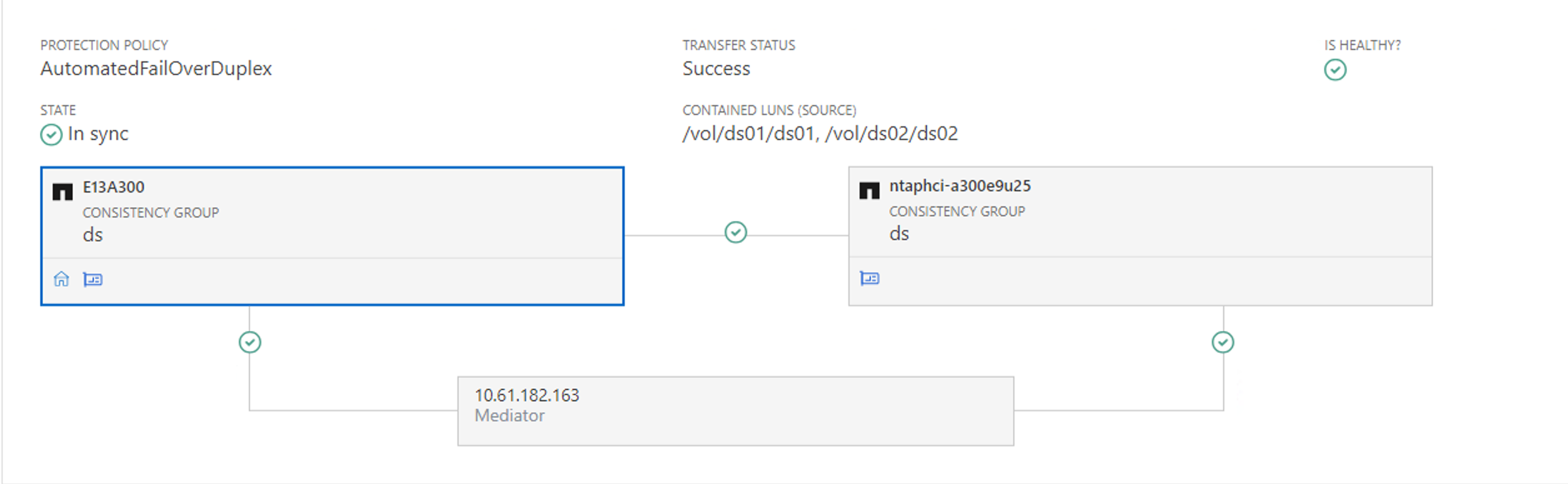

  9. ONTAP Tools 插件也可以指示磁碟區是否受到保護。磁碟區保護狀態

  10. 如需了解更多詳細資訊並更新主機鄰近度信息,可以使用ONTAP工具下的主機叢集關係選項。主機集群關係

使用適用於 VMware vSphere 的SnapCenter外掛程式保護虛擬機器。

SnapCenter Plug-in for VMware vSphere支援SnapMirror主動同步,並且還支援與SnapMirror Async 結合使用以複製到第三個故障域。

三站點拓撲

具有非同步故障轉移的三站點拓撲

支援的用例包括:* 使用SnapMirror活動同步從任一故障域備份和還原虛擬機器或資料儲存區。 * 從第三個故障域恢復資源。

  1. 新增計劃在 SCV 中使用的所有ONTAP儲存系統。註冊儲存陣列

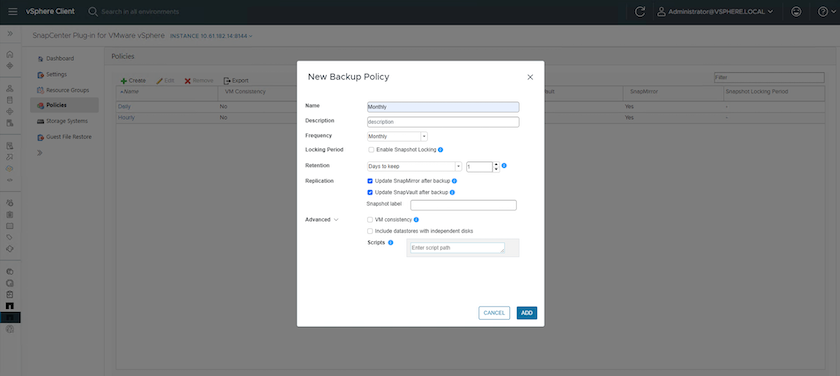

  2. 建立策略。確保在備份後檢查 SM-as 的“更新SnapMirror” ,並在備份後檢查SnapVault 的“非同步複製”是否到第三個故障域。備份策略

  3. 建立包含需要保護的專案的資源群組,並與策略和計劃關聯。資源組注意:SM-as 不支援以 _recent 結尾的快照名稱。

  4. 備份根據與資源組關聯的策略在預定的時間進行。可以從儀表板作業監視器或這些資源的備份資訊監視作業。SCV 儀表板 資料儲存區的資源備份訊息 VM 的資源備份訊息

  5. 可以從主故障域上的 SVM 或從其中一個輔助位置將虛擬機器還原到相同或備用 vCenter。VM 還原位置選項

  6. 資料儲存掛載操作也有類似的選項。資料儲存區還原位置選項

如需 SCV 附加操作的協助,請參閱"SnapCenter Plug-in for VMware vSphere文檔"
