「硬體」標籤顯示每個節點的 CPU 使用率和記憶體容量使用情況，以及有關應用裝置的其他硬體資訊。
|
Grid Manager 會隨著每個版本更新，可能與此頁面上的範例螢幕截圖不符。 |
所有節點都會顯示「硬體」索引標籤。
若要顯示不同的時間間隔，請選擇圖表上方的控制項之一。您可以顯示 1 小時、1 天、1 週或 1 個月時間間隔內的資訊。您也可以設定自訂時間間隔，從而指定日期和時間範圍。

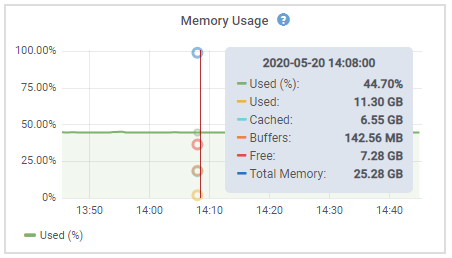

若要查看 CPU 使用率和記憶體容量使用情況的詳細資訊，請將游標移至每個圖表上。
如果節點是應用裝置節點，則此標籤還包含一個部分，其中包含有關應用裝置硬體的更多資訊。
檢視應用裝置儲存節點的相關資訊
「節點」頁面列出了每個應用裝置儲存節點的服務健全狀況以及所有運算、磁碟設備和網路資源的資訊。您也可以檢視記憶體容量、儲存設備硬體、控制器韌體版本、網路資源、網路介面、網路位址以及接收和傳送資料。
-
在「節點」頁面中，選擇一個應用裝置儲存節點。
-
選擇 Overview。

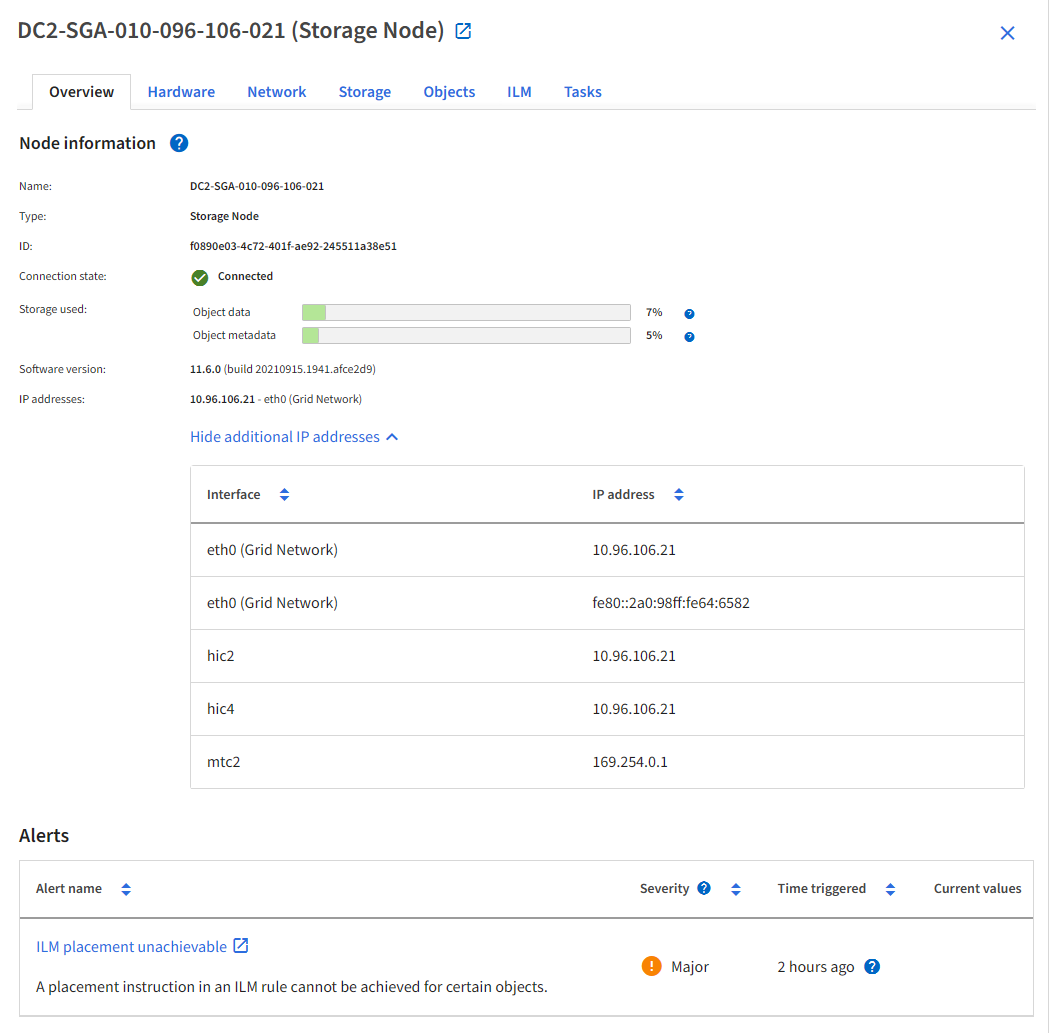

「概覽」標籤的「節點資訊」部分顯示節點的摘要資訊，例如節點的名稱、類型、ID 和連線狀態。IP 位址清單包含每個位址對應的介面名稱，如下所示：
-
eth：Grid 網路、管理網路或用戶端網路。
-
hic：應用裝置上的實體 10、25 或 100 GbE 連接埠之一。這些連接埠可以綁定在一起，並連接到 StorageGRID 網格網路 （eth0） 和用戶端網路 （eth2）。
-
mtc：應用裝置上的一個實體 1 GbE 連接埠。一個或多個 mtc 介面綁定在一起，形成 StorageGRID 管理網路介面 （eth1）。您可以保留其他 mtc 介面，供資料中心的技術人員臨時進行本機連線。
「概覽」索引標籤的「警報」區段會顯示節點的任何作用中警報。
-
-
選擇 Hardware 以檢視有關該應用裝置的更多資訊。
-
查看 CPU 使用率和記憶體圖表，以了解 CPU 和記憶體容量使用率隨時間的變化百分比。若要顯示不同的時間間隔，請選擇圖表上方的其中一個控制項。您可以顯示 1 小時、1 天、1 週或 1 個月的時間間隔內的資訊。您也可以設定自訂時間間隔，指定日期和時間範圍。
-

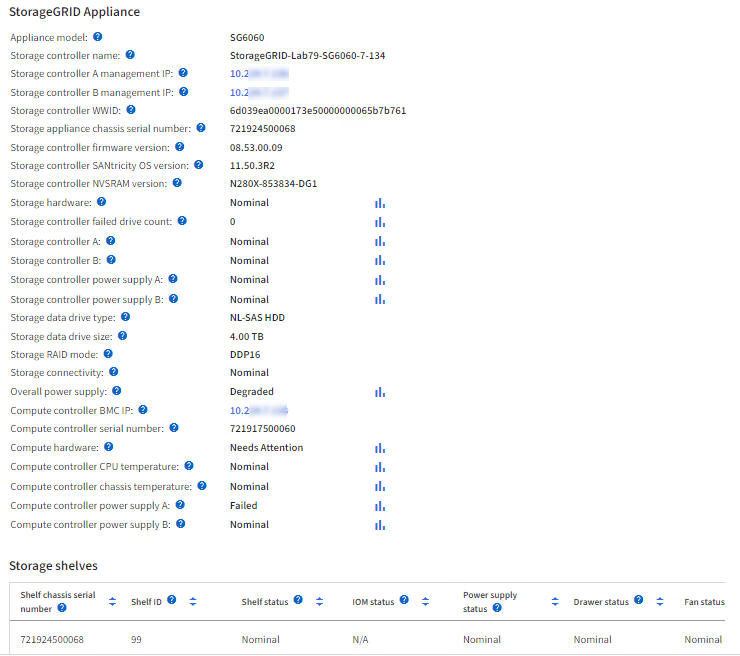

向下捲動以檢視應用裝置的組件表。此表包含應用裝置型號名稱、控制器名稱、序號和 IP 位址，以及每個組件的狀態等資訊。
某些欄位，例如運算控制器 BMC IP 和運算硬體，僅顯示於具有該功能的應用裝置。 儲存設備機櫃的組件，以及擴充櫃的組件（如果是安裝的一部分），都會顯示在應用裝置表格下方的分隔表格中。
應用裝置表中的欄位 說明 應用裝置型號
SANtricity 作業系統中顯示的此 StorageGRID 應用裝置的型號。
儲存控制器名稱
SANtricity 作業系統中顯示的 StorageGRID 應用裝置名稱。
儲存控制器 A 管理 IP
儲存控制器 A 上管理連接埠 1 的 IP 位址。您可以使用此 IP 存取 SANtricity 作業系統以排查儲存設備問題。
儲存控制器 B 管理 IP
儲存控制器 B 上管理連接埠 1 的 IP 位址。您可以使用此 IP 位址存取 SANtricity 作業系統以排查儲存設備問題。
某些型號的應用裝置沒有儲存控制器 B。
儲存控制器 WWID
SANtricity 作業系統中顯示的儲存控制器的全球識別碼。
儲存應用裝置機箱序號
應用裝置的機箱序號。
儲存控制器韌體版本
此應用裝置儲存控制器上的韌體版本。
儲存控制器 SANtricity 作業系統版本
儲存控制器 A 的 SANtricity 作業系統版本。
儲存控制器 NVSRAM 版本
SANtricity System Manager 報告的儲存控制器 NVSRAM 版本。
對於 SG6060 和 SG6160，如果兩個控制器的 NVSRAM 版本不匹配，則顯示控制器 A 的版本。如果控制器 A 未安裝或未執行，則顯示控制器 B 的版本。
儲存硬體
儲存控制器硬體的整體狀態。如果 SANtricity System Manager 報告儲存設備硬體狀態為「需要關注」，則 StorageGRID 系統也會報告此值。
如果狀態為「需要注意」，請先使用 SANtricity 作業系統檢查儲存控制器。然後，確認沒有其他警示適用於運算控制器。
儲存控制器故障磁碟機計數
非最佳狀態的磁碟機數量。
儲存控制器 A
儲存控制器 A 的狀態。
儲存控制器 B
儲存控制器 B 的狀態。某些應用裝置型號沒有儲存控制器 B。
儲存控制器電源供應 A
儲存控制器的電源供應 A 的狀態。
儲存控制器電源供應 B
儲存控制器的電源供應 B 的狀態。
儲存資料磁碟機類型
應用裝置中的磁碟機類型，例如 HDD （硬碟機）或 SSD （固態磁碟機）。
儲存資料磁碟機容量
儲存設備 RAID 模式
為應用裝置配置的 RAID 模式。
儲存設備連線
儲存設備連接狀態。
整體電源供應
該應用裝置所有電源供應的狀態。
運算控制器 BMC IP
運算控制器中基板管理控制器（BMC）連接埠的 IP 位址。您可以使用此 IP 位址連線至 BMC 介面，以監控和診斷應用裝置硬體。
對於不包含 BMC 的應用裝置型號，不會顯示此欄位。
運算控制器序號
運算控制器的序號。
運算硬體
運算控制器硬體的狀態。對於沒有分隔運算硬體和儲存設備硬體的應用裝置型號，此欄位不顯示。
運算控制器 CPU 溫度
運算控制器 CPU 的溫度狀態。
運算控制器機箱溫度
運算控制器的溫度狀態。
+
儲存設備機櫃表格中的欄 說明 機櫃機箱序號
儲存設備機櫃機箱的序號。
機櫃 ID
儲存設備機櫃的數位識別碼。
-
99：儲存控制器機櫃
-
0：第一個擴充櫃
-
1：第二擴充櫃
${post_edited_translations.segment}
${post_edited_translations.segment}
${post_edited_translations.segment}
${post_edited_translations.segment}
任何擴充櫃中輸入/輸出模組 （IOM） 的狀態。如果這不是擴充櫃，則不適用。
${post_edited_translations.segment}
${post_edited_translations.segment}
抽屜狀態
儲存機櫃中抽屜的狀態。若機櫃不含抽屜，則不適用。
${post_edited_translations.segment}
儲存設備機櫃中冷卻風扇的整體狀況。
磁碟機插槽
儲存設備機櫃的磁碟機插槽總數。
資料磁碟機
${post_edited_translations.segment}
儲存設備機櫃中單一資料磁碟機的有效容量。
快取磁碟機
${post_edited_translations.segment}
${post_edited_translations.segment}
儲存設備機櫃中最小快取磁碟機的大小。通常，所有快取磁碟機的大小都相同。
${post_edited_translations.segment}
${post_edited_translations.segment}
-
${post_edited_translations.segment}
如果狀態不是 「Nominal」，請審查任何目前的警示。您也可以使用 SANtricity System Manager 來深入瞭解其中部分硬體值。請參閱安裝與維護應用裝置的說明。
-
-
選擇「網路」以檢視每個網路的資訊。
網路流量圖提供整體網路流量的概覽。
-
${post_edited_translations.segment}
${post_edited_translations.segment}
${post_edited_translations.segment} ${post_edited_translations.segment} 連結模式 ${post_edited_translations.segment} ${post_edited_translations.segment} 彙總
${post_edited_translations.segment}
25
100
固定的
${post_edited_translations.segment}
25
50
固定的
主備
25
25
彙總
${post_edited_translations.segment}
10
40
固定的
${post_edited_translations.segment}
10
20
固定的
主備
10
10
請參閱 "設定網路鏈路"以取得有關設定 10/25-GbE 連接埠的更多資訊。
-
${post_edited_translations.segment}
${post_edited_translations.segment}
-
-
${post_edited_translations.segment}
-

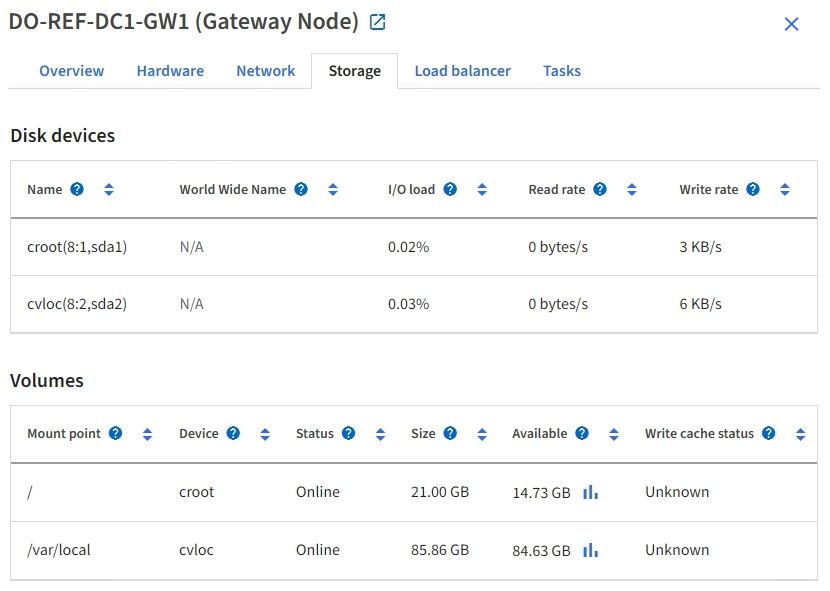

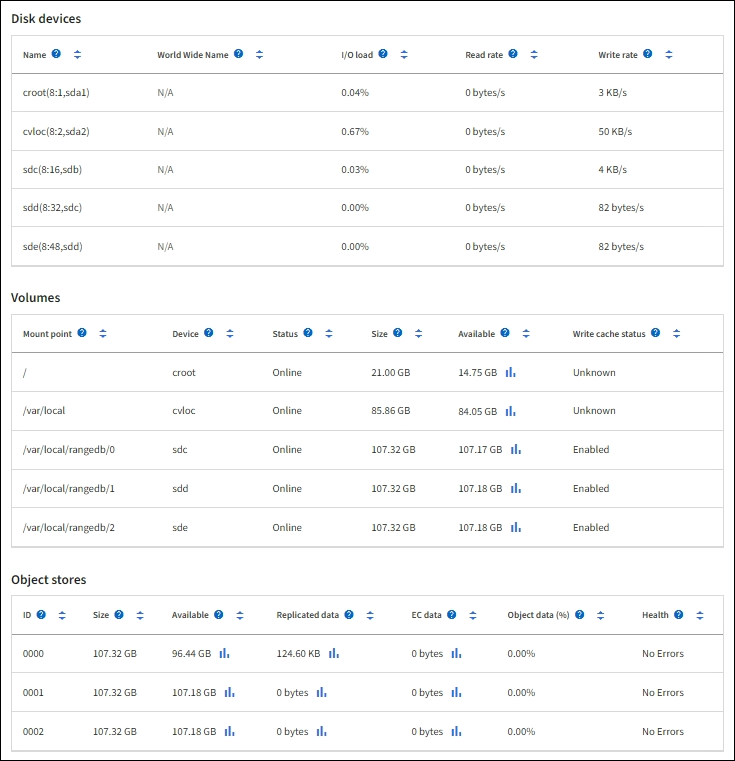

向下捲動以檢視每個 Volume 和物件存放區的可用儲存容量。
每個磁碟的全球名稱與在 SANtricity 作業系統（連接到應用裝置儲存控制器的管理軟體）中檢視標準 Volume 屬性時顯示的 Volume 全球識別碼 (WWID) 相符。
為了幫助您理解與 Volume 安裝點相關的磁碟讀取和寫入統計資料，磁碟裝置表的「名稱」欄中顯示的名稱第一部分（即 sdc、sdd、sde 等）與 Volume 表的「裝置」欄中顯示的值相符。
-
${post_edited_translations.segment}
「節點」頁面列出了每個用作管理節點或閘道節點的服務應用裝置的服務健全狀況資訊以及所有運算、磁碟設備和網路資源。您也可以檢視記憶體容量、儲存設備硬體、網路資源、網路介面、網路位址以及接收和傳送資料。
-
在「節點」頁面中，選擇應用裝置管理節點或應用裝置閘道節點。
-
選擇 Overview。

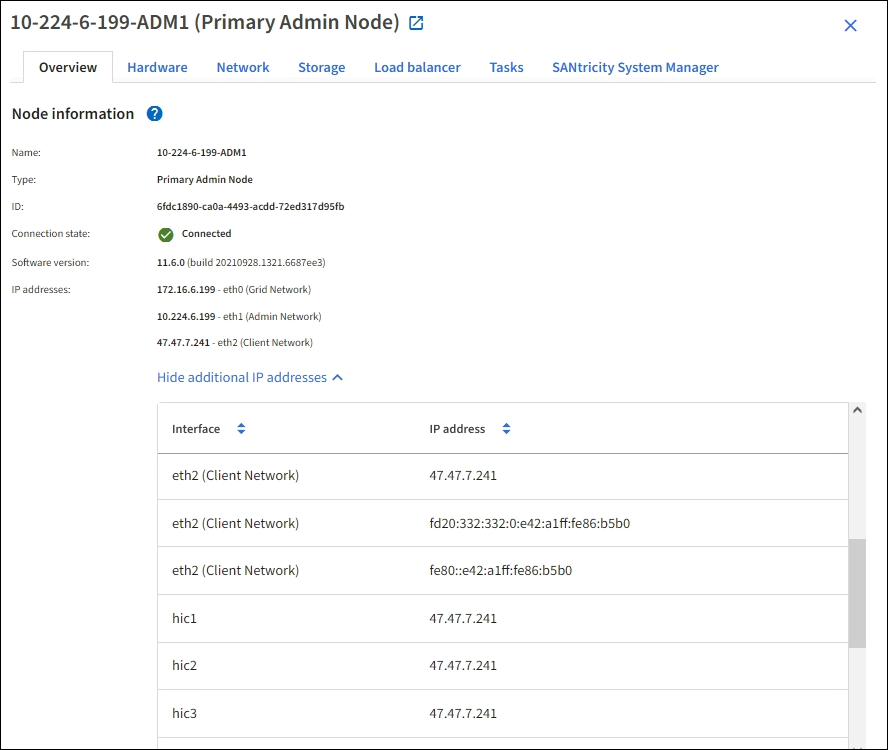

「概覽」標籤的「節點資訊」部分顯示節點的摘要資訊，例如節點的名稱、類型、ID 和連線狀態。IP 位址清單包含每個位址對應的介面名稱，如下所示：
-
adllb 和 adlli：若管理網路介面使用主動/備份綁定則顯示
-
eth：Grid 網路、管理網路或用戶端網路。
-
hic：應用裝置上的實體 10、25 或 100 GbE 連接埠之一。這些連接埠可以綁定在一起，並連接到 StorageGRID 網格網路 （eth0） 和用戶端網路 （eth2）。
-
mtc：應用裝置上的其中一個實體 1-GbE 連接埠。一或多個 mtc 介面會連結以形成管理網路介面（eth1）。您可以保留其他 mtc 介面，以便資料中心內的技術人員進行臨時本機連線。
「概覽」索引標籤的「警報」區段會顯示節點的任何作用中警報。
-
-
選擇 Hardware 以檢視有關該應用裝置的更多資訊。
-

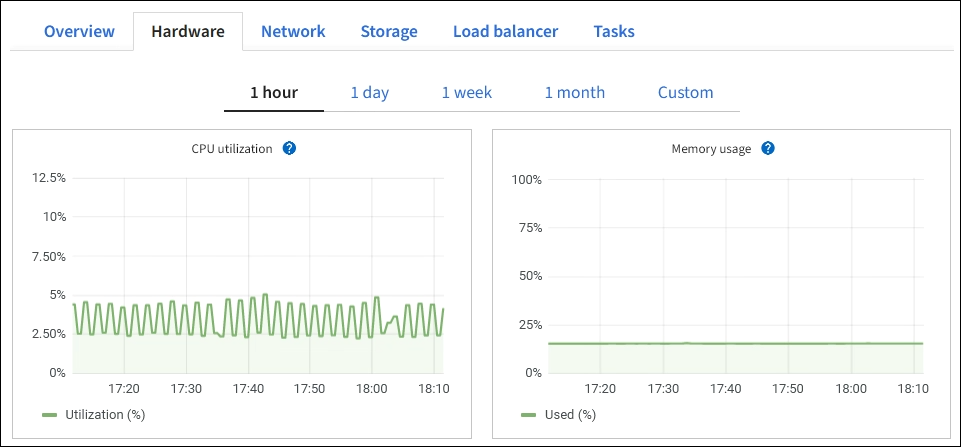

查看 CPU 使用率和記憶體圖表，以了解 CPU 和記憶體容量使用率隨時間的變化百分比。若要顯示不同的時間間隔，請選擇圖表上方的其中一個控制項。您可以顯示 1 小時、1 天、1 週或 1 個月的時間間隔內的資訊。您也可以設定自訂時間間隔，指定日期和時間範圍。
-

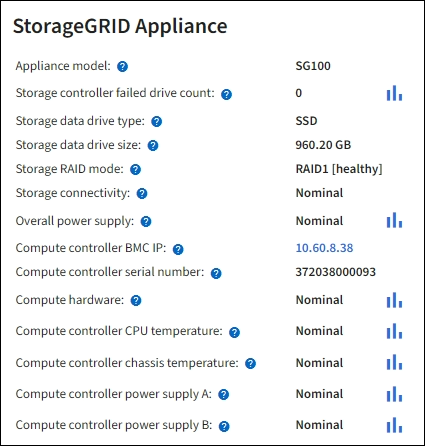

往下捲動以檢視應用裝置的元件表。此表包含型號名稱、序號、控制器韌體版本以及每個元件的狀態等資訊。
應用裝置表中的欄位 說明 應用裝置型號
${post_edited_translations.segment}
儲存控制器故障磁碟機計數
非最佳狀態的磁碟機數量。
儲存資料磁碟機類型
應用裝置中的磁碟機類型，例如 HDD （硬碟機）或 SSD （固態磁碟機）。
儲存資料磁碟機容量
單一資料磁碟機的有效容量。
儲存設備 RAID 模式
${post_edited_translations.segment}
整體電源供應
應用裝置中所有電源的狀態。
運算控制器 BMC IP
運算控制器中主機板管理控制器 (BMC) 連接埠的 IP 位址。您可以使用此 IP 連線至 BMC 介面，以監控及診斷應用裝置硬體。
對於不包含 BMC 的應用裝置型號，不會顯示此欄位。
運算控制器序號
運算控制器的序號。
運算硬體
${post_edited_translations.segment}
運算控制器 CPU 溫度
運算控制器 CPU 的溫度狀態。
運算控制器機箱溫度
運算控制器的溫度狀態。
-
${post_edited_translations.segment}
如果狀態不是「正常」，請審查所有目前警報。
-
-
選擇「網路」以檢視每個網路的資訊。
網路流量圖提供整體網路流量的概覽。
-
${post_edited_translations.segment}
${post_edited_translations.segment}
${post_edited_translations.segment} ${post_edited_translations.segment} 連結模式 ${post_edited_translations.segment} 預期網格/用戶端網路速度（eth0、eth2） 彙總
${post_edited_translations.segment}
100
400
固定的
${post_edited_translations.segment}
100
200
固定的
主備
100
100
彙總
${post_edited_translations.segment}
40
160
固定的
${post_edited_translations.segment}
40
80
固定的
主備
40
40
-
