ONTAP NAS-Konfigurationsoptionen und Beispiele

Änderungen vorschlagen
PDFs

Lernen Sie, wie Sie ONTAP NAS-Treiber mit Ihrer Trident-Installation erstellen und verwenden. Dieser Abschnitt enthält Beispiele für die Backend-Konfiguration und Details zur Zuordnung von Backends zu StorageClasses.

Ab der Version 25.10 unterstützt NetApp Trident "NetApp AFX-Speichersysteme". NetApp AFX-Speichersysteme unterscheiden sich von anderen ONTAP-basierten Systemen (ASA, AFF und FAS) in der Implementierung ihrer Speicherschicht.

Hinweis Nur der ontap-nas Treiber (mit NFS-Protokoll) wird für NetApp AFX-Systeme unterstützt; das SMB-Protokoll wird nicht unterstützt.

In der Trident-Backend-Konfiguration müssen Sie nicht angeben, dass Ihr System ein NetApp AFX-Speichersystem ist. Wenn Sie ontap-nas als storageDriverName auswählen, erkennt Trident das AFX-Speichersystem automatisch. Einige Backend-Konfigurationsparameter sind für AFX-Speichersysteme, wie in der untenstehenden Tabelle angegeben, nicht anwendbar.

Backend-Konfigurationsoptionen

Siehe die folgende Tabelle für die Backend-Konfigurationsoptionen:

Parameter Beschreibung Standard

version

Immer 1

storageDriverName

Name des Speichertreibers

Hinweis Für NetApp AFX-Systeme wird nur ontap-nas unterstützt.

ontap-nas, ontap-nas-economy, oder ontap-nas-flexgroup

backendName

Benutzerdefinierter Name oder das Speicher-Backend

Treibername + "_" + dataLIF

managementLIF

IP-Adresse eines Clusters oder einer SVM-Management-LIF Ein vollqualifizierter Domänenname (FQDN) kann angegeben werden. Kann so eingestellt werden, dass IPv6-Adressen verwendet werden, wenn Trident mit dem IPv6-Flag installiert wurde. IPv6-Adressen müssen in eckigen Klammern definiert werden, wie zum Beispiel [28e8:d9fb:a825:b7bf:69a8:d02f:9e7b:3555]. Für einen nahtlosen MetroCluster-Switchover siehe MetroCluster Beispiel.

"10.0.0.1", "[2001:1234:abcd::fefe]"

dataLIF

IP-Adresse des Protokoll-LIF. NetApp empfiehlt, dataLIF anzugeben. Falls nicht angegeben, ruft Trident die dataLIFs vom SVM ab. Sie können einen vollqualifizierten Domänennamen (FQDN) für die NFS-Mount-Operationen angeben, sodass Sie einen Round-Robin-DNS zur Lastverteilung über mehrere dataLIFs erstellen können. Kann nach der ersten Einstellung geändert werden. Siehe . Kann so eingestellt werden, dass IPv6-Adressen verwendet werden, wenn Trident mit dem IPv6-Flag installiert wurde. IPv6-Adressen müssen in eckigen Klammern angegeben werden, wie z. B. [28e8:d9fb:a825:b7bf:69a8:d02f:9e7b:3555]. Für MetroCluster weglassen. Siehe MetroCluster Beispiel.

Angegebene Adresse oder abgeleitet von SVM, falls nicht angegeben (nicht empfohlen)

svm

Zu verwendende virtuelle Speichermaschine Für MetroCluster auslassen. Siehe MetroCluster Beispiel.

Wird abgeleitet, wenn eine SVM managementLIF angegeben ist

autoExportPolicy

Automatische Erstellung und Aktualisierung von Exportrichtlinien aktivieren [Boolean]. Mit den Optionen autoExportPolicy und autoExportCIDRs kann Trident Exportrichtlinien automatisch verwalten.

false

autoExportCIDRs

Liste der CIDRs, anhand derer die Node-IPs von Kubernetes gefiltert werden, wenn autoExportPolicy aktiviert ist. Mit den Optionen autoExportPolicy und autoExportCIDRs kann Trident Exportrichtlinien automatisch verwalten.

["0.0.0.0/0", "::/0"]`

labels

Satz beliebiger JSON-formatierter Bezeichnungen, die auf Volumes angewendet werden sollen

""

clientCertificate

Base64-kodierter Wert des Clientzertifikats. Wird für die zertifikatbasierte Authentifizierung verwendet

""

clientPrivateKey

Base64-kodierter Wert des privaten Client-Schlüssels. Wird für die zertifikatbasierte Authentifizierung verwendet.

""

trustedCACertificate

Base64-kodierter Wert des vertrauenswürdigen CA-Zertifikats. Optional. Wird für zertifikatbasierte Authentifizierung verwendet

""

username

Benutzername für die Verbindung zum Cluster/SVM. Wird für die anmeldeinformationsbasierte Authentifizierung verwendet. Informationen zur Active Directory Authentifizierung finden Sie unter "Authentifizieren Sie Trident bei einer Backend-SVM mit Active Directory-Anmeldeinformationen".

password

Passwort für die Verbindung zum Cluster/SVM. Wird für die anmeldeinformationsbasierte Authentifizierung verwendet. Für die Active Directory Authentifizierung siehe "Authentifizieren Sie Trident bei einer Backend-SVM mit Active Directory-Anmeldeinformationen".

storagePrefix

Präfix, das beim Bereitstellen neuer Volumes in der SVM verwendet wird. Kann nach der Festlegung nicht mehr geändert werden.

Hinweis Bei Verwendung von ontap-nas-economy und einem storagePrefix, der 24 oder mehr Zeichen umfasst, wird das Speicherpräfix nicht in die Qtrees eingebettet, obwohl es im Volume-Namen enthalten ist.

"Trident"

aggregate

Aggregat für die Bereitstellung (optional; falls festgelegt, muss es der SVM zugewiesen werden). Für den ontap-nas-flexgroup Treiber wird diese Option ignoriert. Wenn nicht zugewiesen, kann eines der verfügbaren Aggregate zur Bereitstellung eines FlexGroup Volumes verwendet werden.

Hinweis Wird das Aggregat in SVM aktualisiert, wird es in Trident automatisch durch Abfragen von SVM aktualisiert, ohne dass der Trident Controller neu gestartet werden muss. Wenn Sie in Trident ein bestimmtes Aggregat für die Bereitstellung von Volumes konfiguriert haben und dieses Aggregat umbenannt oder aus der SVM verschoben wird, wechselt das Backend in Trident beim Abfragen des SVM-Aggregats in den Fehlerzustand. Sie müssen entweder das Aggregat auf eines ändern, das auf der SVM vorhanden ist, oder es vollständig entfernen, um das Backend wieder online zu bringen.

Nicht für AFX-Speichersysteme angeben.

""

limitAggregateUsage

Die Bereitstellung schlägt fehl, wenn die Auslastung diesen Prozentsatz überschreitet. Gilt nicht für Amazon FSx for ONTAP. Nicht für AFX storage systems angeben.

"" (standardmäßig nicht durchgesetzt)

flexgroupAggregateList

Liste der Aggregate für die Bereitstellung (optional; falls festgelegt, muss sie der SVM zugewiesen werden). Alle Aggregate, die der SVM zugewiesen sind, werden zur Bereitstellung eines FlexGroup-Volumes verwendet. Unterstützt für den ontap-nas-flexgroup-Speichertreiber.

Hinweis Wird die Aggregatliste in SVM aktualisiert, wird sie in Trident automatisch durch Abfrage von SVM aktualisiert, ohne dass der Trident Controller neu gestartet werden muss. Wenn Sie in Trident eine bestimmte Aggregatliste für die Volume-Bereitstellung konfiguriert haben und diese Aggregatliste umbenannt oder aus SVM verschoben wird, wechselt das Backend in Trident beim Abfragen der SVM-Aggregatliste in den Fehlerzustand. Sie müssen entweder die Aggregatliste auf eine ändern, die in SVM vorhanden ist, oder sie vollständig entfernen, um das Backend wieder online zu bringen.

""

limitVolumeSize

Die Bereitstellung schlägt fehl, wenn die angeforderte Volume-Größe diesen Wert überschreitet.

"" (wird nicht standardmäßig erzwungen)

debugTraceFlags

Debug-Flags zur Verwendung bei der Fehlersuche. Beispiel, {"api":false, "method":true} Verwenden Sie debugTraceFlags nicht, es sei denn, Sie führen eine Fehlersuche durch und benötigen eine detaillierte Protokollausgabe.

null

nasType

Konfigurieren Sie die Erstellung von NFS- oder SMB-Volumes. Optionen sind nfs, smb oder null. Die Einstellung auf null verwendet standardmäßig NFS-Volumes. Falls angegeben, immer auf nfs für AFX-Speichersysteme setzen.

nfs

nfsMountOptions

Kommagetrennte Liste von NFS-Mountoptionen. Die Mountoptionen für persistente Kubernetes-Volumes werden normalerweise in Speicherklassen angegeben, aber wenn keine Mountoptionen in einer Speicherklasse angegeben sind, verwendet Trident die Mountoptionen, die in der Konfigurationsdatei des Storage-Backends angegeben sind. Wenn weder in der Speicherklasse noch in der Konfigurationsdatei Mountoptionen angegeben sind, setzt Trident keine Mountoptionen für das zugehörige persistente Volume.

""

qtreesPerFlexvol

Maximale Qtrees pro FlexVol, muss im Bereich [50, 300] liegen

"200"

smbShare

Sie können eines der folgenden angeben: den Namen einer SMB-Freigabe, die mit der Microsoft Management Console oder ONTAP CLI erstellt wurde; einen Namen, damit Trident die SMB-Freigabe erstellen kann; oder Sie können den Parameter leer lassen, um den gemeinsamen Freigabezugriff auf Volumes zu verhindern. Dieser Parameter ist optional für lokale ONTAP. Dieser Parameter ist für Amazon FSx for ONTAP Backends erforderlich und darf nicht leer sein.

smb-share

useREST

Boolescher Parameter zur Verwendung von ONTAP REST-APIs. useREST Wenn auf true gesetzt, verwendet Trident ONTAP REST-APIs zur Kommunikation mit dem Backend; wenn auf false gesetzt, verwendet Trident ONTAPI (ZAPI)-Aufrufe zur Kommunikation mit dem Backend. Diese Funktion erfordert ONTAP 9.11.1 oder höher. Zusätzlich muss die verwendete ONTAP-Anmelderolle Zugriff auf die ontapi Anwendung haben. Dies wird durch die vordefinierten vsadmin und cluster-admin Rollen gewährleistet. Ab der Trident-Version 24.06 und ONTAP 9.15.1 oder höher ist useREST standardmäßig auf true gesetzt; ändern Sie useREST auf false , um ONTAPI (ZAPI)-Aufrufe zu verwenden. Falls angegeben, immer auf true für AFX-Speichersysteme setzen.

true für ONTAP 9.15.1 oder höher, andernfalls false.

limitVolumePoolSize

Maximal anforderbare FlexVol-Größe bei Verwendung von Qtrees im ontap-nas-economy Backend.

"" (standardmäßig nicht durchgesetzt)

denyNewVolumePools

Beschränkt ontap-nas-economy Backends darauf, neue FlexVol Volumes zu erstellen, um ihre Qtrees zu enthalten. Nur bereits vorhandene Flexvols werden für die Bereitstellung neuer PVs verwendet.

adAdminUser

Active Directory-Administratorbenutzer oder -Benutzergruppe mit vollem Zugriff auf SMB-Freigaben. Verwenden Sie diesen Parameter, um Administratorrechte für die SMB-Freigabe mit vollständiger Kontrolle zu erteilen.

Backend-Konfigurationsoptionen für die Bereitstellung von Volumes

Sie können die Standardbereitstellung mithilfe dieser Optionen im defaults Abschnitt der Konfiguration steuern. Ein Beispiel finden Sie in den unten stehenden Konfigurationsbeispielen.

Parameter Beschreibung Standard

spaceAllocation

Speicherplatzzuweisung für Qtrees

"true"

spaceReserve

Platzreservierungsmodus; "none" (dünn) oder "volume" (dick)

"none"

snapshotPolicy

Zu verwendende Snapshot-Richtlinie

"none"

qosPolicy

QoS-Richtliniengruppe, die für erstellte Volumes zugewiesen werden soll. Wählen Sie eine der qosPolicy oder adaptiveQosPolicy pro Speicherpool/Backend aus.

""

adaptiveQosPolicy

Adaptive QoS-Richtliniengruppe zur Zuweisung für erstellte Volumes. Wählen Sie eine der qosPolicy oder adaptiveQosPolicy pro Speicherpool/Backend. Wird von ontap-nas-economy nicht unterstützt.

""

snapshotReserve

Prozentsatz des für Snapshots reservierten Volumens

"0", falls `snapshotPolicy`"none", andernfalls ""

splitOnClone

Trennen Sie einen Klon bei seiner Erstellung von seinem übergeordneten Objekt

"false"

encryption

Aktivieren Sie NetApp Volume Encryption (NVE) auf dem neuen Volume; Standard ist false. NVE muss auf dem Cluster lizenziert und aktiviert sein, um diese Option zu verwenden. Wenn NAE im Backend aktiviert ist, wird jedes in Trident bereitgestellte Volume NAE-aktiviert. Weitere Informationen finden Sie unter: "Wie Trident mit NVE und NAE zusammenarbeitet".

"false"

tieringPolicy

Tiering-Richtlinie auf "none" setzen

unixPermissions

Modus für neue Volumes

"777" für NFS-Volumes; leer (nicht zutreffend) für SMB-Volumes

snapshotDir

Steuert den Zugriff auf das .snapshot Verzeichnis

"true" für NFSv4 "false" für NFSv3

exportPolicy

Zu verwendende Exportrichtlinie

"default"

securityStyle

Sicherheitsstil für neue Volumes. NFS unterstützt mixed und unix Sicherheitsstile. SMB unterstützt mixed und ntfs Sicherheitsstile.

NFS-Standard ist unix. SMB-Standard ist ntfs.

nameTemplate

Vorlage zum Erstellen benutzerdefinierter Volume-Namen.

""
Hinweis Die Verwendung von QoS-Richtliniengruppen mit Trident erfordert ONTAP 9.8 oder später. Sie sollten eine nicht gemeinsam genutzte QoS-Richtliniengruppe verwenden und sicherstellen, dass die Richtliniengruppe auf jede Komponente einzeln angewendet wird. Eine gemeinsam genutzte QoS-Richtliniengruppe erzwingt die Obergrenze für den Gesamtdurchsatz aller Workloads.

Beispiele für die Volume-Bereitstellung

Hier ist ein Beispiel mit definierten Standardwerten:

---
version: 1
storageDriverName: ontap-nas
backendName: customBackendName
managementLIF: 10.0.0.1
dataLIF: 10.0.0.2
labels:
  k8scluster: dev1
  backend: dev1-nasbackend
svm: trident_svm
username: cluster-admin
password: <password>
limitAggregateUsage: 80%
limitVolumeSize: 50Gi
nfsMountOptions: nfsvers=4
debugTraceFlags:
  api: false
  method: true
defaults:
  spaceReserve: volume
  qosPolicy: premium
  exportPolicy: myk8scluster
  snapshotPolicy: default
  snapshotReserve: "10"

Für ontap-nas und ontap-nas-flexgroups verwendet Trident nun eine neue Berechnung, um sicherzustellen, dass die FlexVol mit dem snapshotReserve-Prozentsatz und dem PVC korrekt dimensioniert ist. Wenn der Benutzer einen PVC anfordert, erstellt Trident das ursprüngliche FlexVol mit mehr Speicherplatz mithilfe der neuen Berechnung. Diese Berechnung stellt sicher, dass der Benutzer den beschreibbaren Speicherplatz erhält, den er im PVC angefordert hat, und nicht weniger als angefordert. Vor v21.07, wenn der Benutzer einen PVC anfordert (zum Beispiel 5 GiB) und der snapshotReserve auf 50 Prozent gesetzt ist, erhält er nur 2,5 GiB beschreibbaren Speicherplatz. Dies liegt daran, dass das, was der Benutzer anfordert, das gesamte Volume ist und snapshotReserve ein Prozentsatz davon ist. Mit Trident 21.07 ist das, was der Benutzer anfordert, der beschreibbare Speicherplatz, und Trident definiert die snapshotReserve Zahl als Prozentsatz des gesamten Volumens. Dies gilt nicht für ontap-nas-economy. Siehe das folgende Beispiel, um zu sehen, wie dies funktioniert:

Die Berechnung erfolgt wie folgt:

Total volume size = <PVC requested size> / (1 - (<snapshotReserve percentage> / 100))

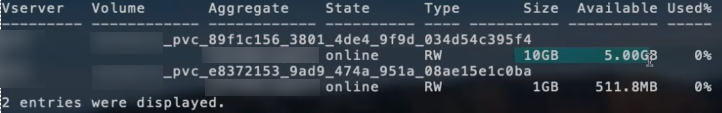

Für snapshotReserve = 50 %, und eine PVC-Anforderung = 5 GiB, beträgt die Gesamtgröße des Volumes 5/0,5 = 10 GiB und die verfügbare Größe 5 GiB, was der vom Benutzer in der PVC-Anforderung angeforderten Größe entspricht. Der volume show Befehl sollte Ergebnisse ähnlich diesem Beispiel anzeigen:

Zeigt die Ausgabe des Befehls "volume show."

Vorhandene Backends aus früheren Installationen werden beim Upgrade von Trident Volumes wie oben beschrieben bereitstellen. Für Volumes, die Sie vor dem Upgrade erstellt haben, sollten Sie deren Größe anpassen, damit die Änderung wirksam wird. Beispielsweise führte ein 2-GiB-PVC mit snapshotReserve=50 zuvor zu einem Volume, das 1 GiB beschreibbaren Speicherplatz bereitstellt. Durch die Größenänderung des Volumes auf beispielsweise 3 GiB erhält die Anwendung 3 GiB beschreibbaren Speicherplatz auf einem 6-GiB-Volume.

Minimale Konfigurationsbeispiele

Die folgenden Beispiele zeigen Basiskonfigurationen, bei denen die meisten Parameter auf Standardwerte eingestellt sind. Dies ist die einfachste Methode, ein Backend zu definieren.

Hinweis Wenn Sie Amazon FSx auf NetApp ONTAP mit Trident verwenden, wird empfohlen, für LIFs DNS-Namen anstelle von IP-Adressen anzugeben.
ONTAP NAS Economy-Beispiel
---
version: 1
storageDriverName: ontap-nas-economy
managementLIF: 10.0.0.1
dataLIF: 10.0.0.2
svm: svm_nfs
username: vsadmin
password: password
ONTAP NAS FlexGroup-Beispiel
---
version: 1
storageDriverName: ontap-nas-flexgroup
managementLIF: 10.0.0.1
dataLIF: 10.0.0.2
svm: svm_nfs
username: vsadmin
password: password
MetroCluster Beispiel

Sie können das Backend so konfigurieren, dass Sie die Backend-Definition nach einem Switchover und Switchback während "SVM-Replikation und -Wiederherstellung" nicht manuell aktualisieren müssen.

Für einen nahtlosen Switchover und Switchback geben Sie die SVM mit managementLIF an und lassen Sie die dataLIF und svm Parameter weg. Zum Beispiel:

---
version: 1
storageDriverName: ontap-nas
managementLIF: 192.168.1.66
username: vsadmin
password: password
Beispiel für SMB-Volumes
---
version: 1
backendName: ExampleBackend
storageDriverName: ontap-nas
managementLIF: 10.0.0.1
nasType: smb
securityStyle: ntfs
unixPermissions: ""
dataLIF: 10.0.0.2
svm: svm_nfs
username: vsadmin
password: password
Beispiel für zertifikatsbasierte Authentifizierung

Dies ist ein minimales Beispiel für eine Backend-Konfiguration. clientCertificate, clientPrivateKey und trustedCACertificate (optional, falls eine vertrauenswürdige Zertifizierungsstelle verwendet wird) werden in backend.json befüllt und nehmen die Base64-kodierten Werte des Clientzertifikats, des privaten Schlüssels und des Zertifikats der vertrauenswürdigen Zertifizierungsstelle an.

---
version: 1
backendName: DefaultNASBackend
storageDriverName: ontap-nas
managementLIF: 10.0.0.1
dataLIF: 10.0.0.15
svm: nfs_svm
clientCertificate: ZXR0ZXJwYXB...ICMgJ3BhcGVyc2
clientPrivateKey: vciwKIyAgZG...0cnksIGRlc2NyaX
trustedCACertificate: zcyBbaG...b3Igb3duIGNsYXNz
storagePrefix: myPrefix_
Beispiel für eine automatische Exportrichtlinie

Dieses Beispiel zeigt Ihnen, wie Sie Trident anweisen können, dynamische Exportrichtlinien zu verwenden, um die Exportrichtlinie automatisch zu erstellen und zu verwalten. Dies funktioniert gleichermaßen für die ontap-nas-economy und ontap-nas-flexgroup Treiber.

---
version: 1
storageDriverName: ontap-nas
managementLIF: 10.0.0.1
dataLIF: 10.0.0.2
svm: svm_nfs
labels:
  k8scluster: test-cluster-east-1a
  backend: test1-nasbackend
autoExportPolicy: true
autoExportCIDRs:
- 10.0.0.0/24
username: admin
password: password
nfsMountOptions: nfsvers=4
Beispiel für IPv6 addresses

Dieses Beispiel zeigt managementLIF die Verwendung einer IPv6-Adresse.

---
version: 1
storageDriverName: ontap-nas
backendName: nas_ipv6_backend
managementLIF: "[5c5d:5edf:8f:7657:bef8:109b:1b41:d491]"
labels:
  k8scluster: test-cluster-east-1a
  backend: test1-ontap-ipv6
svm: nas_ipv6_svm
username: vsadmin
password: password
Amazon FSx für ONTAP mit SMB-Volumes Beispiel

Der smbShare Parameter ist für FSx for ONTAP mit SMB-Volumes erforderlich.

---
version: 1
backendName: SMBBackend
storageDriverName: ontap-nas
managementLIF: example.mgmt.fqdn.aws.com
nasType: smb
dataLIF: 10.0.0.15
svm: nfs_svm
smbShare: smb-share
clientCertificate: ZXR0ZXJwYXB...ICMgJ3BhcGVyc2
clientPrivateKey: vciwKIyAgZG...0cnksIGRlc2NyaX
trustedCACertificate: zcyBbaG...b3Igb3duIGNsYXNz
storagePrefix: myPrefix_
Beispiel für die Backend-Konfiguration mit nameTemplate
---
version: 1
storageDriverName: ontap-nas
backendName: ontap-nas-backend
managementLIF: <ip address>
svm: svm0
username: <admin>
password: <password>
defaults:
  nameTemplate: "{{.volume.Name}}_{{.labels.cluster}}_{{.volume.Namespace}}_{{.vo\
    lume.RequestName}}"
labels:
  cluster: ClusterA
  PVC: "{{.volume.Namespace}}_{{.volume.RequestName}}"

Beispiele für Backends mit virtuellen Pools

In den unten gezeigten Beispiel-Backend-Definitionsdateien sind für alle Speicherpools spezifische Standardwerte festgelegt, wie spaceReserve bei none, spaceAllocation bei false und encryption bei false. Die virtuellen Pools werden im Speicherabschnitt definiert.

Trident legt Bereitstellungsbezeichnungen im Feld „Kommentare“ fest. Kommentare werden auf FlexVol für ontap-nas oder auf FlexGroup für ontap-nas-flexgroup festgelegt. Trident kopiert alle auf einem virtuellen Pool vorhandenen Bezeichnungen bei der Bereitstellung auf das Speichervolume. Zur Vereinfachung können Speicheradministratoren Bezeichnungen pro virtuellem Pool definieren und Volumes nach Bezeichnung gruppieren.

In diesen Beispielen legen einige Speicherpools ihre eigenen spaceReserve, spaceAllocation, und encryption Werte fest, und einige Pools überschreiben die Standardwerte.

ONTAP NAS-Beispiel
---
version: 1
storageDriverName: ontap-nas
managementLIF: 10.0.0.1
svm: svm_nfs
username: admin
password: <password>
nfsMountOptions: nfsvers=4
defaults:
  spaceReserve: none
  encryption: "false"
  qosPolicy: standard
labels:
  store: nas_store
  k8scluster: prod-cluster-1
region: us_east_1
storage:
  - labels:
      app: msoffice
      cost: "100"
    zone: us_east_1a
    defaults:
      spaceReserve: volume
      encryption: "true"
      unixPermissions: "0755"
      adaptiveQosPolicy: adaptive-premium
  - labels:
      app: slack
      cost: "75"
    zone: us_east_1b
    defaults:
      spaceReserve: none
      encryption: "true"
      unixPermissions: "0755"
  - labels:
      department: legal
      creditpoints: "5000"
    zone: us_east_1b
    defaults:
      spaceReserve: none
      encryption: "true"
      unixPermissions: "0755"
  - labels:
      app: wordpress
      cost: "50"
    zone: us_east_1c
    defaults:
      spaceReserve: none
      encryption: "true"
      unixPermissions: "0775"
  - labels:
      app: mysqldb
      cost: "25"
    zone: us_east_1d
    defaults:
      spaceReserve: volume
      encryption: "false"
      unixPermissions: "0775"
ONTAP NAS FlexGroup Beispiel
---
version: 1
storageDriverName: ontap-nas-flexgroup
managementLIF: 10.0.0.1
svm: svm_nfs
username: vsadmin
password: <password>
defaults:
  spaceReserve: none
  encryption: "false"
labels:
  store: flexgroup_store
  k8scluster: prod-cluster-1
region: us_east_1
storage:
  - labels:
      protection: gold
      creditpoints: "50000"
    zone: us_east_1a
    defaults:
      spaceReserve: volume
      encryption: "true"
      unixPermissions: "0755"
  - labels:
      protection: gold
      creditpoints: "30000"
    zone: us_east_1b
    defaults:
      spaceReserve: none
      encryption: "true"
      unixPermissions: "0755"
  - labels:
      protection: silver
      creditpoints: "20000"
    zone: us_east_1c
    defaults:
      spaceReserve: none
      encryption: "true"
      unixPermissions: "0775"
  - labels:
      protection: bronze
      creditpoints: "10000"
    zone: us_east_1d
    defaults:
      spaceReserve: volume
      encryption: "false"
      unixPermissions: "0775"
ONTAP NAS Economy-Beispiel
---
version: 1
storageDriverName: ontap-nas-economy
managementLIF: 10.0.0.1
svm: svm_nfs
username: vsadmin
password: <password>
defaults:
  spaceReserve: none
  encryption: "false"
labels:
  store: nas_economy_store
region: us_east_1
storage:
  - labels:
      department: finance
      creditpoints: "6000"
    zone: us_east_1a
    defaults:
      spaceReserve: volume
      encryption: "true"
      unixPermissions: "0755"
  - labels:
      protection: bronze
      creditpoints: "5000"
    zone: us_east_1b
    defaults:
      spaceReserve: none
      encryption: "true"
      unixPermissions: "0755"
  - labels:
      department: engineering
      creditpoints: "3000"
    zone: us_east_1c
    defaults:
      spaceReserve: none
      encryption: "true"
      unixPermissions: "0775"
  - labels:
      department: humanresource
      creditpoints: "2000"
    zone: us_east_1d
    defaults:
      spaceReserve: volume
      encryption: "false"
      unixPermissions: "0775"

Backends zu StorageClasses zuordnen

Die folgenden StorageClass-Definitionen beziehen sich auf Beispiele für Backends mit virtuellen Pools. Mit dem parameters.selector-Feld gibt jede StorageClass an, welche virtuellen Pools zum Hosten eines Volumes verwendet werden können. Das Volume weist die im gewählten virtuellen Pool definierten Aspekte auf.

  • Die protection-gold StorageClass wird dem ersten und zweiten virtuellen Pool im ontap-nas-flexgroup Backend zugeordnet. Diese sind die einzigen Pools, die Schutz auf Goldniveau bieten.

    apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: protection-gold
provisioner: csi.trident.netapp.io
parameters:
  selector: "protection=gold"
  fsType: "ext4"

  • Die protection-not-gold StorageClass wird dem dritten und vierten virtuellen Pool im ontap-nas-flexgroup Backend zugeordnet. Dies sind die einzigen Pools, die ein anderes Schutzniveau als Gold bieten.

    apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: protection-not-gold
provisioner: csi.trident.netapp.io
parameters:
  selector: "protection!=gold"
  fsType: "ext4"

  • Die app-mysqldb StorageClass wird dem vierten virtuellen Pool im ontap-nas Backend zugeordnet. Dies ist der einzige Pool, der eine Speicherpoolkonfiguration für mysqldb Typ App bietet.

    apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: app-mysqldb
provisioner: csi.trident.netapp.io
parameters:
  selector: "app=mysqldb"
  fsType: "ext4"

  • Die protection-silver-creditpoints-20k StorageClass wird dem dritten virtuellen Pool im ontap-nas-flexgroup Backend zugeordnet. Dies ist der einzige Pool, der Schutz auf Silber-Niveau und 20000 Kreditpunkte bietet.

    apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: protection-silver-creditpoints-20k
provisioner: csi.trident.netapp.io
parameters:
  selector: "protection=silver; creditpoints=20000"
  fsType: "ext4"

  • Die creditpoints-5k StorageClass wird dem dritten virtuellen Pool im ontap-nas Backend und dem zweiten virtuellen Pool im ontap-nas-economy Backend zugeordnet. Dies sind die einzigen Poolangebote mit 5000 Kreditpunkten.

    apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: creditpoints-5k
provisioner: csi.trident.netapp.io
parameters:
  selector: "creditpoints=5000"
  fsType: "ext4"

Trident entscheidet, welcher virtuelle Pool ausgewählt wird und stellt sicher, dass die Speicheranforderung erfüllt wird.

Aktualisieren dataLIF nach der Erstkonfiguration

Sie können die dataLIF nach der Erstkonfiguration ändern, indem Sie den folgenden Befehl ausführen, um die neue Backend-JSON-Datei mit der aktualisierten dataLIF bereitzustellen.

tridentctl update backend <backend-name> -f <path-to-backend-json-file-with-updated-dataLIF>
Hinweis Wenn PVCs an einem oder mehreren Pods angeschlossen sind, müssen Sie alle entsprechenden Pods herunterfahren und anschließend wieder hochfahren, damit die neue dataLIF wirksam wird.

Beispiele für sicheres SMB

Backend-Konfiguration mit dem ontap-nas-Treiber

apiVersion: trident.netapp.io/v1
kind: TridentBackendConfig
metadata:
  name: backend-tbc-ontap-nas
  namespace: trident
spec:
  version: 1
  storageDriverName: ontap-nas
  managementLIF: 10.0.0.1
  svm: svm2
  nasType: smb
  defaults:
    adAdminUser: tridentADtest
  credentials:
    name: backend-tbc-ontap-invest-secret

Backend-Konfiguration mit ontap-nas-economy-Treiber

apiVersion: trident.netapp.io/v1
kind: TridentBackendConfig
metadata:
  name: backend-tbc-ontap-nas
  namespace: trident
spec:
  version: 1
  storageDriverName: ontap-nas-economy
  managementLIF: 10.0.0.1
  svm: svm2
  nasType: smb
  defaults:
    adAdminUser: tridentADtest
  credentials:
    name: backend-tbc-ontap-invest-secret

Backend-Konfiguration mit Speicherpool

apiVersion: trident.netapp.io/v1
kind: TridentBackendConfig
metadata:
  name: backend-tbc-ontap-nas
  namespace: trident
spec:
  version: 1
  storageDriverName: ontap-nas
  managementLIF: 10.0.0.1
  svm: svm0
  useREST: false
  storage:
  - labels:
      app: msoffice
    defaults:
      adAdminUser: tridentADuser
  nasType: smb
  credentials:
    name: backend-tbc-ontap-invest-secret

Speicherklassenbeispiel mit dem ontap-nas-Treiber

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: ontap-smb-sc
  annotations:
    trident.netapp.io/smbShareAdUserPermission: change
    trident.netapp.io/smbShareAdUser: tridentADtest
parameters:
  backendType: ontap-nas
  csi.storage.k8s.io/node-stage-secret-name: smbcreds
  csi.storage.k8s.io/node-stage-secret-namespace: trident
  trident.netapp.io/nasType: smb
provisioner: csi.trident.netapp.io
reclaimPolicy: Delete
volumeBindingMode: Immediate
Hinweis Stellen Sie sicher, dass Sie annotations hinzufügen, um Secure SMB zu aktivieren. Secure SMB funktioniert ohne die Annotationen nicht, unabhängig von den im Backend oder PVC festgelegten Konfigurationen.

Speicherklassenbeispiel mit ontap-nas-economy-Treiber

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: ontap-smb-sc
  annotations:
    trident.netapp.io/smbShareAdUserPermission: change
    trident.netapp.io/smbShareAdUser: tridentADuser3
parameters:
  backendType: ontap-nas-economy
  csi.storage.k8s.io/node-stage-secret-name: smbcreds
  csi.storage.k8s.io/node-stage-secret-namespace: trident
  trident.netapp.io/nasType: smb
provisioner: csi.trident.netapp.io
reclaimPolicy: Delete
volumeBindingMode: Immediate

PVC-Beispiel mit einem einzelnen AD-Benutzer

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: my-pvc4
  namespace: trident
  annotations:
    trident.netapp.io/smbShareAccessControl: |
      change:
        - tridentADtest
      read:
        - tridentADuser
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 1Gi
  storageClassName: ontap-smb-sc

PVC-Beispiel mit mehreren AD-Benutzern

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: my-test-pvc
  annotations:
    trident.netapp.io/smbShareAccessControl: |
      full_control:
        - tridentTestuser
        - tridentuser
        - tridentTestuser1
        - tridentuser1
      change:
        - tridentADuser
        - tridentADuser1
        - tridentADuser4
        - tridentTestuser2
      read:
        - tridentTestuser2
        - tridentTestuser3
        - tridentADuser2
        - tridentADuser3
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 1Gi
