高度なデータ保護アドオンサービスに加入すると、MetroClusterパートナーサイトの消費データをNetApp ConsoleまたはDigital Advisorで表示できます。NetApp Consoleでは、MetroClusterセットアップのレプリケーションステータスと健全性を監視することもできます。
MetroClusterサブスクリプションの消費量と健全性ステータスを表示
次の手順を実行します。
-
コンソールの左側のナビゲーション メニューから、*ストレージ > Keystone > サブスクリプション*を選択します。
-
*サブスクリプション番号*列でMetroClusterサブスクリプションを選択します。
MetroClusterサブスクリプションは、
アイコンで識別されます。
*Current consumption*タブが開き、サブスクライブした基本パフォーマンス サービス レベルとそれに対応する高度なデータ保護パフォーマンス サービス レベルの消費量分析情報が表示されます。この情報は表形式またはグラフ形式で表示できます。詳細については、"Keystoneサブスクリプションの現在の消費量を表示します"を参照してください。
-
*Advanced data protection（ADP）*タブを選択します。
このタブでは、プライマリサイトとミラーサイトの両方での基本パフォーマンスサービスレベルの消費データを表示し、MetroClusterセットアップの健全性ステータスを監視し、同期ステータスを追跡できます。
-

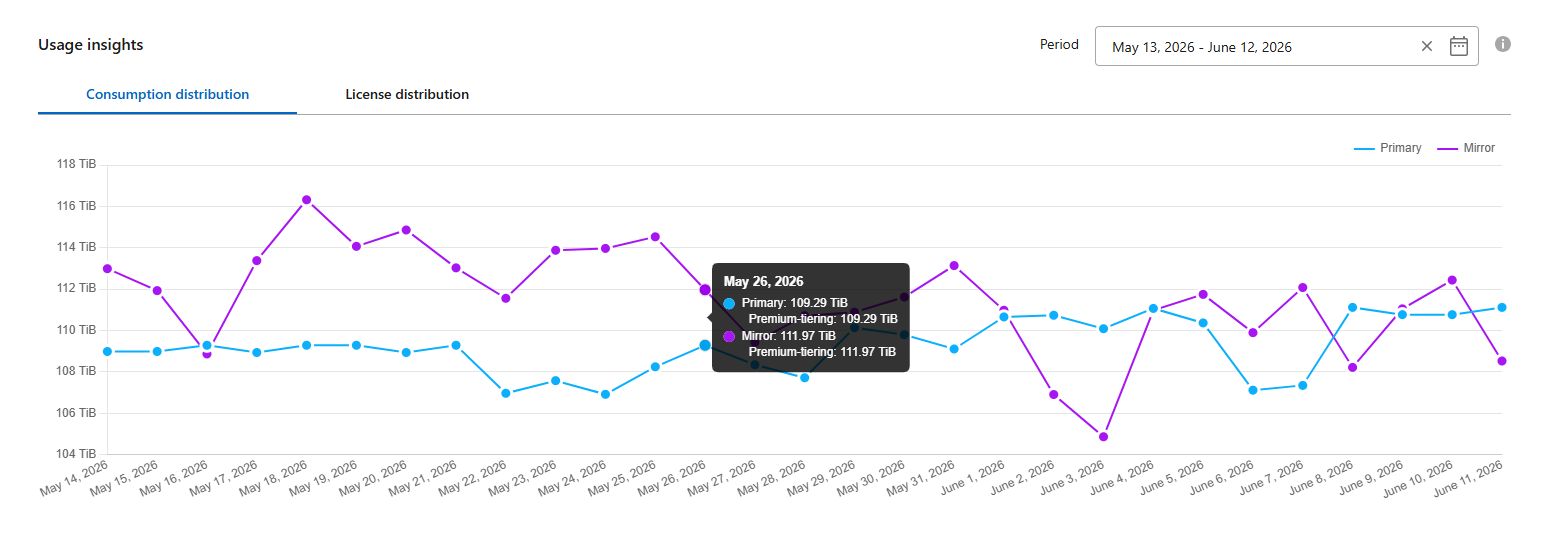

選択した期間の消費分布チャートを表示します。
グラフには、プライマリサイトとミラーサイトの両方の消費量が表示されます。グラフの上にマウスを移動すると、各サイトの消費量の内訳がテビバイト（TiB）単位で表示されます。
基本パフォーマンス サービス レベルでは、各ボリュームはプライマリ サイトとミラー サイトの両方でプロビジョニングされたとおりに課金されます。したがって、グラフは各サイトでの消費量を反映するように分割されます。 *例：*ツールヒントには、プライマリサイトの1.15 TiBやミラーサイトの4.22 TiBなどの消費量の値が表示されます。
-
*ADP トポロジ*ビューでMetroClusterセットアップの健全性ステータスを監視します。
トポロジには、プライマリサイトとミラーサイト間の接続ステータス（正常、劣化、切断、または初期化中）、データ同期ステータス（同期中または非同期）、および設定されている場合はONTAP Mediatorのステータスが表示されます。ONTAP Mediatorの詳細については、"ONTAP Mediatorについて学ぶ"を参照してください。
ADP トポロジから Cluster B サブスクリプション（ミラー）を選択して、それをプライマリ サイトとして表示できます。
同期ステータスが同期していない、または接続ステータスが低下している場合は、"Keystoneに関するサポートを受ける"を参照して問題のトラブルシューティングを行います。 -
プライマリ サイトまたはミラー サイトの履歴データの消費傾向を表示します。
容量使用率*の下で、クラスタ A（プライマリ）またはクラスタ B（ミラー）の横にある *表示 を選択します。
*消費傾向*タブが開き、指定された日付範囲における選択したクラスターの履歴データが表示されます。基本および高度なデータ保護パフォーマンス サービス レベルの両方について、容量使用傾向を分析できます。詳細については、"Keystoneサブスクリプションの消費動向を表示"を参照してください。

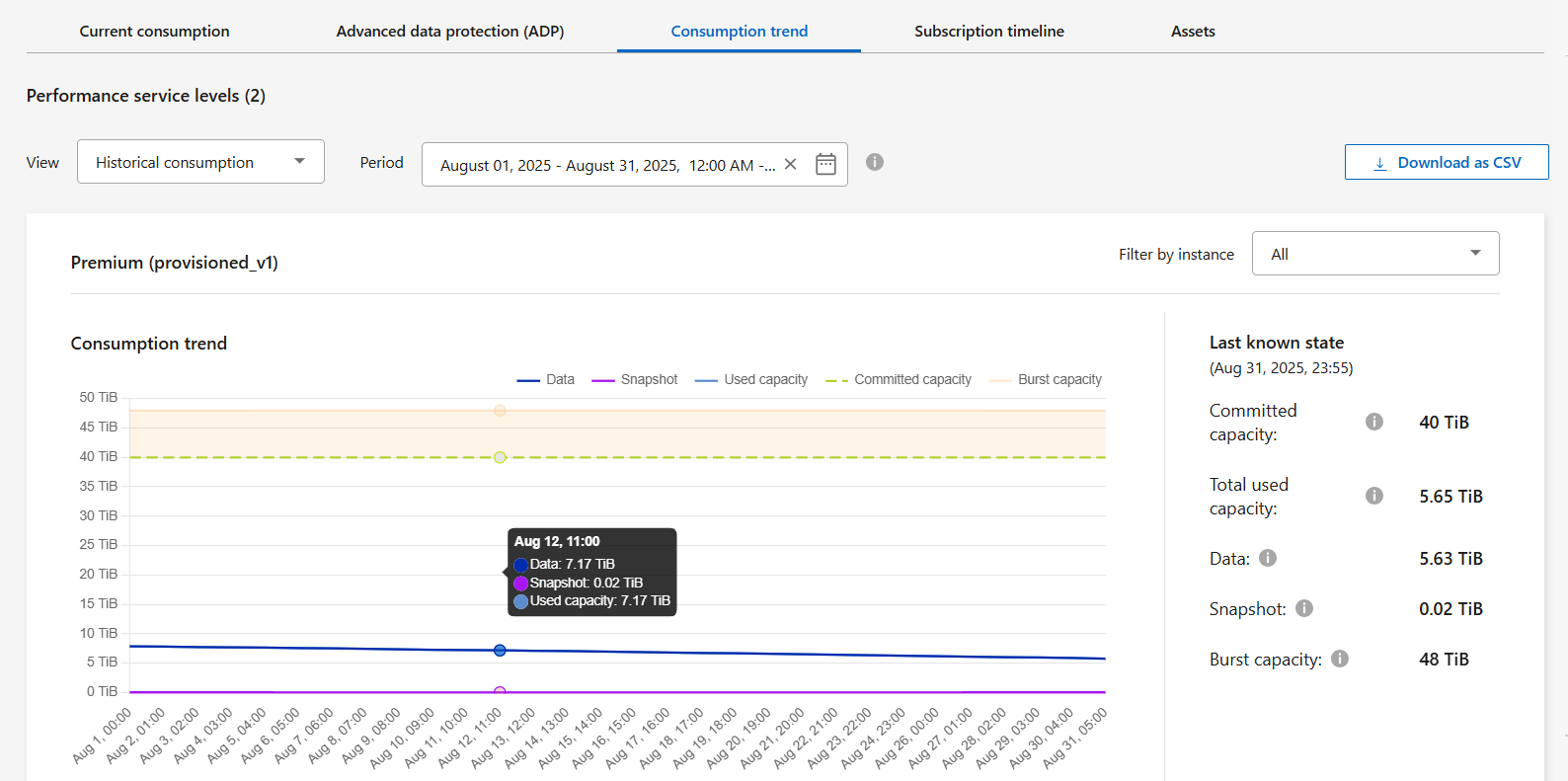

例： 次のグラフは、プライマリサイト（クラスタA）の_Premium_パフォーマンスサービスレベル（ベース）の消費量を示しています：

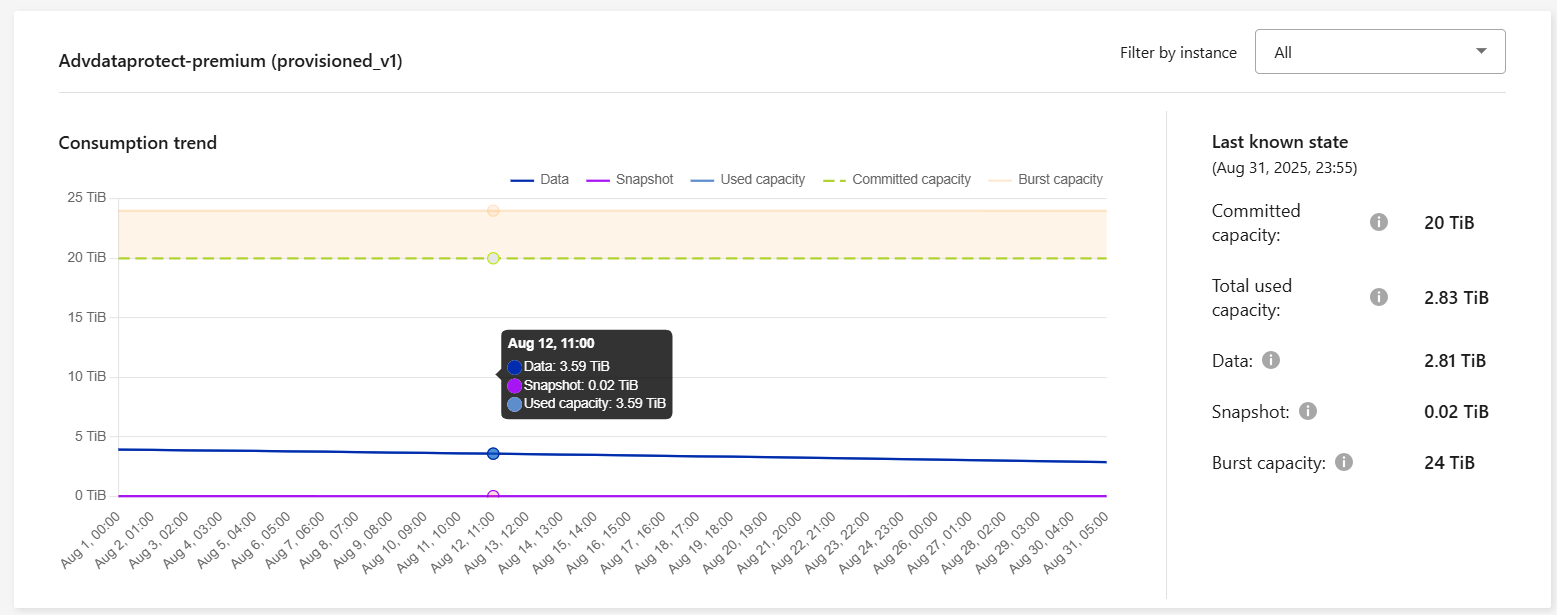

Advanced Data-Protect premium パフォーマンスサービスレベルの場合、プライマリサイト（クラスタA）のグラフは次のようになります：
Advanced Data-Protect パフォーマンスサービスレベルでは、総消費量はプライマリサイトとミラーサイトの間で分割され、各サイトでの使用量は別々のサブスクリプションに反映され、課金されます。1つのサブスクリプションはプライマリサイト用、もう1つはミラーサイト用です。そのため、*消費傾向*タブでプライマリサイトのサブスクリプション番号を選択すると、高度なデータ保護アドオンサービスの消費チャートにプライマリサイトのみの個別の消費詳細が表示されます。MetroCluster構成の各パートナーサイトはソースとミラーの両方の役割を果たすため、各サイトでの合計消費量には、そのサイトで作成されたソースボリュームとミラーボリュームが含まれます。詳細については、"Keystoneの高度なデータ保護アドオン"を参照してください。
-
MetroClusterによるデータ保護の詳細については、 "MetroClusterのデータ保護およびディザスタ リカバリの概要"を参照してください。
-
*General > Keystone Subscriptions > Consumption Trend*を選択します。
-
MetroClusterサブスクリプションを選択します。
ONTAP ストレージ環境のクラスタが MetroCluster セットアップで構成されている場合、Keystone サブスクリプションの消費データは同じ履歴データ チャートに分割され、基本パフォーマンス サービス レベルのプライマリ サイトとミラー サイトでの消費量が表示されます。
消費棒グラフは、基本パフォーマンスサービスレベルのみに分割されます。高度なデータ保護アドオンサービス、つまり_Advanced Data-Protect_パフォーマンスサービスレベルの場合、この区別は表示されません。
*現在の消費*タブのサブスクリプションのトラッキングIDの横にあるツールチップは、MetroCluster設定でパートナーサブスクリプションを識別するのに役立ちます。 高度なデータ保護パフォーマンスサービスレベル 高度なデータ保護パフォーマンスサービスレベルでは、総消費量がパートナーサイト間で分割され、各パートナーサイトでの使用量は個別のサブスクリプションに反映され、課金されます。1つのサブスクリプションはプライマリサイト用、もう1つはミラーサイト用です。そのため、[消費傾向]タブでプライマリサイトのサブスクリプション番号を選択すると、高度なデータ保護アドオンサービスの消費チャートにプライマリサイトのみの個別の消費詳細が表示されます。MetroCluster構成の各パートナーサイトはソースとミラーの両方の役割を果たすため、各サイトでの合計消費量には、そのサイトで作成されたソースボリュームとミラーボリュームが含まれます。
基本パフォーマンスサービスレベル 基本パフォーマンスサービスレベルでは、各ボリュームはプライマリサイトとミラーサイトでプロビジョニングされたとおりに課金されるため、同じ棒グラフがプライマリサイトとミラーサイトでの消費量に応じて分割されます。
プライマリサブスクリプションビュー
次の画像は、Performance サービスレベル（基本パフォーマンスサービスレベル）のグラフを示しています。同じ履歴データグラフには、プライマリサイトに使用されているのと同じ色コードの明るい色で、ミラーサイトの消費量も表示されます。グラフの上にマウスを移動すると、各サイトの消費量の内訳が TiB 単位で表示されます。この例では、プライマリサイトの値は 95.04 TiB、ミラーサイトの値は 93.38 TiB です。

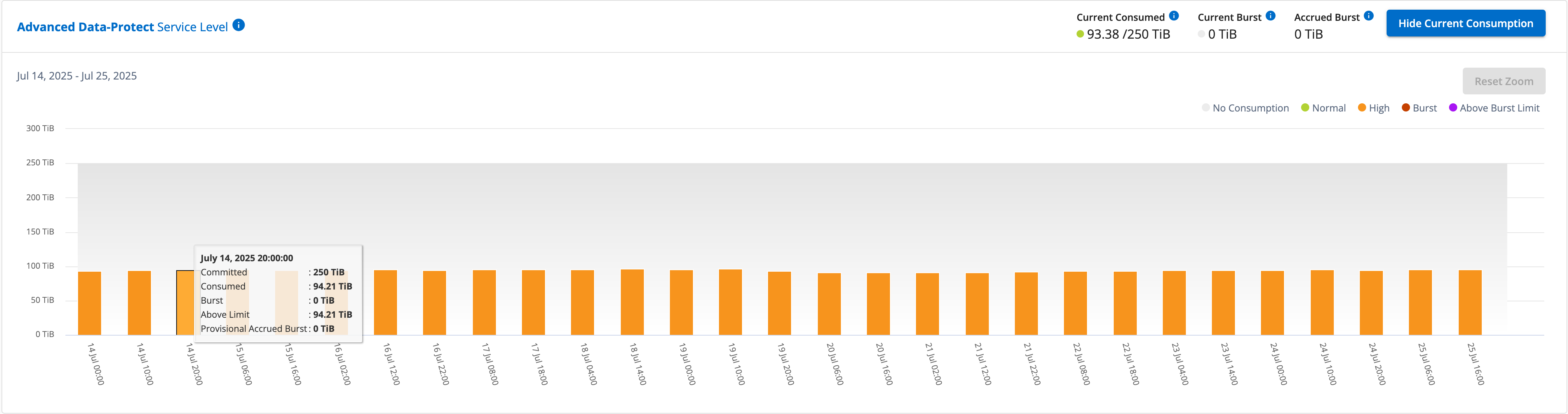

Advanced Data-Protect パフォーマンスサービスレベルの場合、グラフは次のようになります：
表示される消費量94.21 TiBは、プライマリサブスクリプションの使用量を表します。高度なデータ保護により、消費量が個別のサブスクリプションを持つパートナーサイト間で分割されるため、このグラフにはプライマリサイトの使用状況のみが表示されます。高度なデータ保護アドオンサービスの価格については、"価格について"を参照してください。
Mirror サブスクリプションビュー

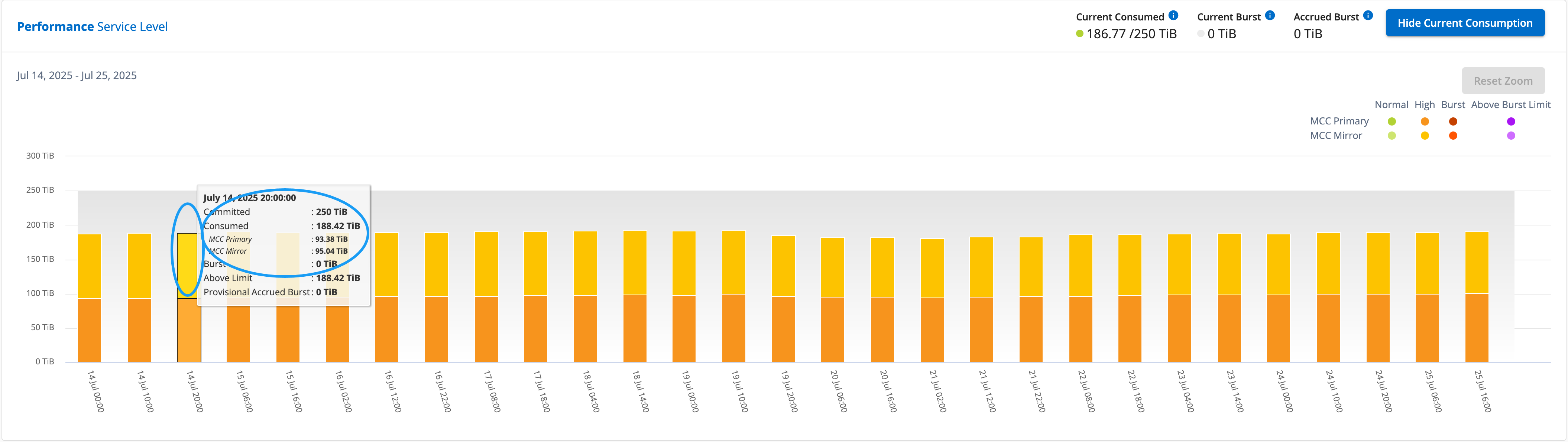

ミラーサブスクリプションを確認すると、パートナーサイトと同じデータ収集ポイントの_Performance_サービスレベル（基本パフォーマンスサービスレベル）の棒グラフが反転され、プライマリサイトとミラーサイトでの消費量の内訳がそれぞれ93.38 TiBと95.04 TiBであることがわかります。

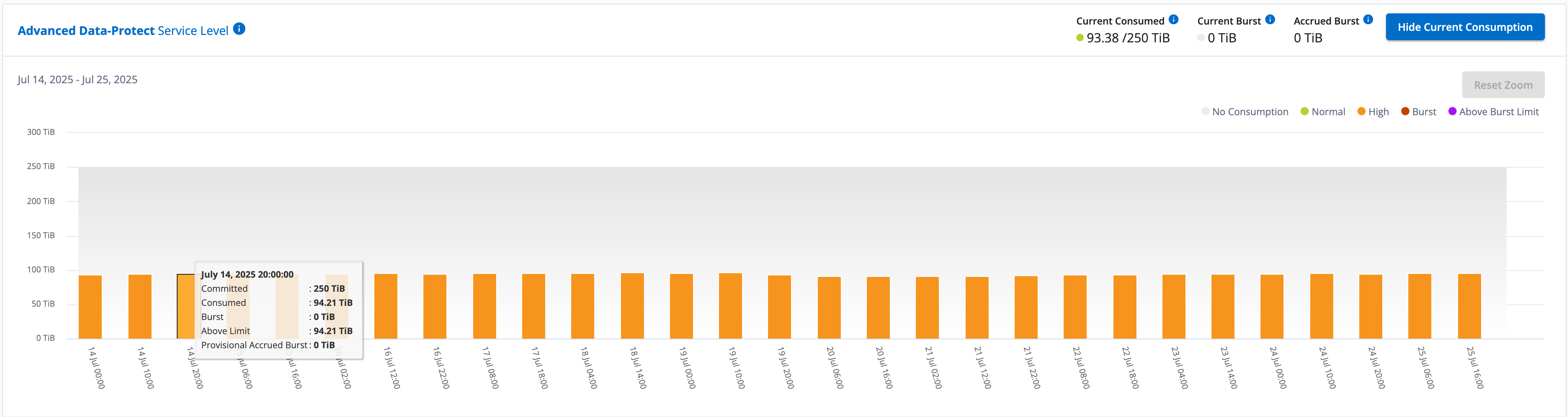

Advanced Data-Protect パフォーマンスサービスレベルでは、パートナーサイトと同じ収集ポイントのグラフは次のようになります：
MetroClusterによるデータ保護の詳細については、 "MetroClusterのデータ保護およびディザスタ リカバリの概要"を参照してください。
