為 Proxmox 虛擬環境配置ONTAP存儲

貢獻者 netapp-jsnyder kevin-hoke
PDF

使用 NAS、SAN 和 SMB/CIFS 協定透過 Proxmox 虛擬環境 (VE) 配置ONTAP儲存。 Proxmox VE 中的共享儲存減少了即時 VM 遷移的時間，並為整個環境中的備份和一致模板提供了更好的目標。

Proxmox VE 主機需要將 FC、乙太網路或其他支援的介面連接到交換機，並與ONTAP邏輯介面進行通訊。始終檢查 "互通性矩陣工具"了解支援的配置。

進階ONTAP功能

共同特徵

  • 擴展集群

  • 安全性身份驗證和 RBAC 支持

  • 零信任多管理員支持

  • 安全多租戶

  • 使用SnapMirror複製資料。

  • 使用快照進行時間點複製。

  • 節省空間的克隆。

  • 儲存效率功能，如重複資料刪除、壓縮等。

  • Trident CSI 對 Kubernetes 的支持

  • Snaplock

  • 防篡改快照副本鎖定

  • 加密支援

  • FabricPool將冷資料分層到物件儲存。

  • BlueXP和 CloudInsights 整合。

  • Microsoft 卸載資料傳輸 (ODX)

NAS

  • FlexGroup磁碟區是一個橫向擴充 NAS 容器，提供高效能以及負載分配和可擴充性。

  • FlexCache允許資料在全球分發，同時仍提供對資料的本地讀寫存取。

  • 多重協定支援使得相同的資料可以透過 SMB 和 NFS 存取。

  • NFS nConnect 允許每個 TCP 連線建立多個 TCP 會話，從而增加網路吞吐量。這增加了現代伺服器上可用的高速網路卡的使用率。

  • NFS 會話中繼提供了更高的資料傳輸速度、高可用性和容錯能力。

  • SMB 多通道提供了更高的資料傳輸速度、高可用性和容錯能力。

  • 與 Active Directory/LDAP 整合以取得檔案權限。

  • 透過 TLS 與 NFS 建立安全連線。

  • NFS Kerberos 支援。

  • 透過 RDMA 實現的 NFS。

  • Windows 與 Unix 身分之間的名稱對應。

  • 自主勒索軟體保護。

  • 文件系統分析。

SAN

  • 使用SnapMirror主動同步跨故障域擴展叢集。

  • ASA模型提供主動/主動多路徑和快速路徑故障轉移。

  • 支援FC、iSCSI、NVMe-oF協定。

  • 支援 iSCSI CHAP 相互認證。

  • 選擇性 LUN 對映和連接埠集。

ONTAP支援的 Proxmox VE 儲存類型

NAS 協定（NFS/SMB）支援 Proxmox VE 的所有內容類型，並且通常在資料中心層級配置一次。客戶虛擬機器可以使用 NAS 儲存上的 raw、qcow2 或 VMDK 類型的磁碟。 ONTAP快照可見，以便從客戶端存取資料的時間點副本。採用 SAN 協定（FC/iSCSI/NVMe-oF）的區塊儲存通常按主機配置，並且僅限於 Proxmox VE 支援的 VM 磁碟和容器映像內容類型。客戶虛擬機器和容器將區塊儲存作為原始設備使用。

內容類型 NFS 中小企業/CIFS FC iSCSI NVMe-oF

備份

是的

是的

否1

否1

否1

虛擬機器磁碟

是的

是的

是的2

是的2

是的2

CT體積

是的

是的

是的2

是的2

是的2

ISO 映像

是的

是的

否1

否1

否1

CT模板

是的

是的

否1

否1

否1

片段

是的

是的

否1

否1

否1

註： 1 - 需要叢集檔案系統來建立共用資料夾並使用目錄儲存類型。 2——使用 LVM 儲存類型。

SMB/CIFS存儲

要利用 SMB/CIFS 檔案共享，儲存管理員需要執行某些任務，虛擬化管理員可以使用 Proxmox VE UI 或從 shell 掛載共享。 SMB 多通道提供容錯功能並提高效能。有關詳細信息，請參閱"TR4740 - SMB 3.0 多通道"

註 密碼將保存在明文文件中，只有 root 使用者可以存取。請參閱"Proxmox VE 文檔" 。
採用ONTAP 的SMB 共享儲存池
<strong>儲存管理任務</strong>

如果是ONTAP新手，請使用系統管理員介面完成這些任務以獲得更好的體驗。

  1. 確保 SVM 已啟用 SMB。跟隨"ONTAP 9 文件"了解更多。

  2. 每個控制器至少有兩個生命。請按照上述連結中的步驟操作。作為參考，這是此解決方案中使用的 lifs 的螢幕截圖。

    nas接口詳細信息

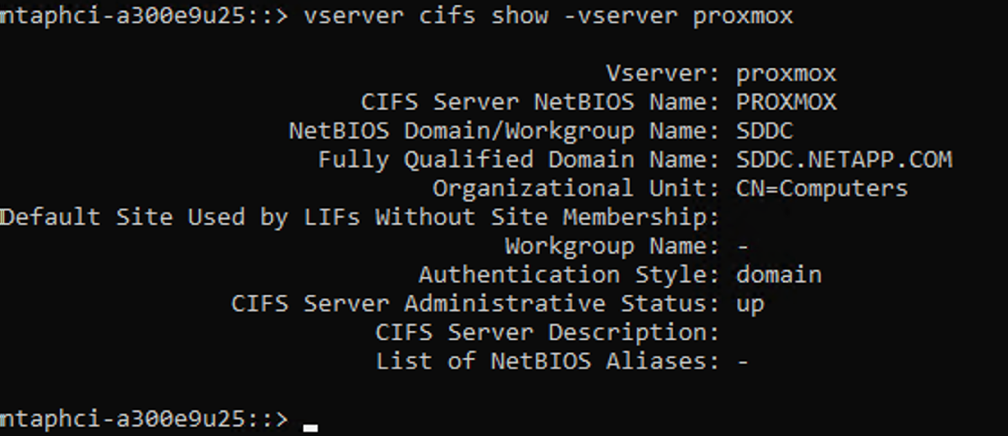

  3. 使用基於 Active Directory 或工作組的身份驗證。請按照上述連結中的步驟操作。

    加入網域資訊

  4. 建立卷。請記得選取跨叢集分發資料的選項以使用FlexGroup。

    FlexGroup選項

  5. 建立 SMB 共享並調整權限。跟隨"ONTAP 9 文件"了解更多。

    SMB 共享資訊

  6. 向虛擬化管理員提供 SMB 伺服器、共享名稱和憑證，以便他們完成任務。

<strong>虛擬化管理任務</strong>

  1. 收集用於共享身份驗證的 SMB 伺服器、共享名稱和憑證。

  2. 確保至少兩個介面配置在不同的 VLAN 中（以實現容錯）並且 NIC 支援 RSS。

  3. 如果使用管理 UI https:<proxmox-node>:8006 ，點選資料中心，選擇存儲，點選新增，選擇SMB/CIFS。

    SMB儲存導航

  4. 填寫詳細信息，共享名稱將自動填入。確保選擇了所有內容。按一下“新增”。

    SMB 儲存新增

  5. 若要啟用多通道選項，請前往叢集中任意一個節點上的 shell，然後鍵入 pvesm set pvesmb01 --options multichannel,max_channels=4

    多通道設定

  6. 以下是 /etc/pve/storage.cfg 中針對上述任務的內容。

    SMB 的儲存設定檔

NFS 存儲

ONTAP支援 Proxmox VE 支援的所有 NFS 版本。為了提供容錯和性能增強，確保"會話中繼"被利用。要使用會話中繼，至少需要 NFS v4.1。

如果是ONTAP新手，請使用系統管理員介面完成這些任務以獲得更好的體驗。

ONTAP的 NFS nconnect 選項
<strong>儲存管理任務</strong>

  1. 確保 SVM 已啟用 NFS。請參閱"ONTAP 9 文件"

  2. 每個控制器至少有兩個生命。請按照上述連結中的步驟操作。作為參考，這是我們在實驗室中使用的 lifs 的螢幕截圖。

    nas接口詳細信息

  3. 建立或更新 NFS 匯出策略，提供對 Proxmox VE 主機 IP 位址或子網路的存取。參考"出口政策制定"和"在匯出策略中新增規則"。

  4. "創建卷" 。請記得選取跨叢集分發資料的選項以使用FlexGroup。

    FlexGroup選項

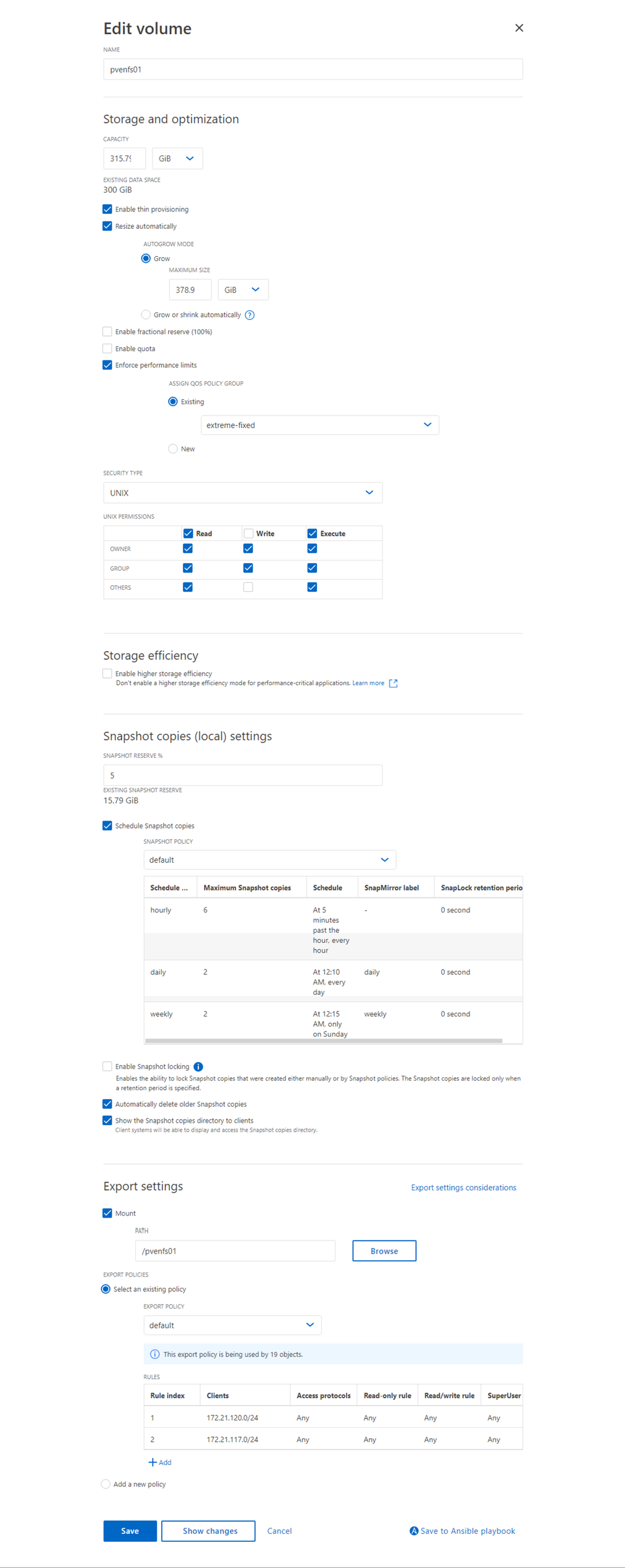

  5. "為磁碟區分配導出策略"

    NFS 磁碟區資訊

  6. 通知虛擬化管理員 NFS 磁碟區已準備就緒。

<strong>虛擬化管理任務</strong>

  1. 確保至少兩個介面配置在不同的 VLAN 中（以實現容錯）。使用 NIC 綁定。

  2. 如果使用管理 UI https:<proxmox-node>:8006 ，點擊資料中心，選擇存儲，點擊添加，選擇NFS。

    NFS儲存導航

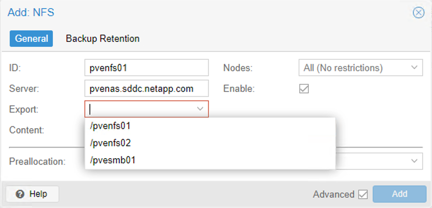

  3. 填寫詳細信息，提供伺服器資訊後，NFS 匯出應填充並從清單中選擇。記得選擇內容選項。

    NFS 儲存添加

  4. 對於會話中繼，在每個 Proxmox VE 主機上，更新 /etc/fstab 檔案以使用不同的 lif 位址以及 max_connect 和 NFS 版本選項掛載相同的 NFS 匯出。

    會話主幹的 fstab 條目

  5. 這是 NFS 的 /etc/pve/storage.cfg 中的內容。

    NFS 的儲存設定檔

帶有 iSCSI 的 LVM

使用ONTAP 的iSCSI LVM 共享池

若要為 Proxmox 主機之間的共用儲存配置邏輯磁碟區管理器，請完成下列任務：

<strong>虛擬化管理任務</strong>

  1. 確保有兩個 Linux Vlan 介面可用。

  2. 確保所有 Proxmox VE 主機上都安裝了多路徑工具。確保它在啟動時啟動。

    apt list | grep multipath-tools
# If need to install, execute the following line.
apt-get install multipath-tools
systemctl enable multipathd

  3. 收集所有 Proxmox VE 主機的 iscsi 主機 iqn 並將其提供給儲存管理員。

    cat /etc/iscsi/initiator.name
<strong>儲存管理任務</strong>

如果是ONTAP新手，請使用系統管理員以獲得更好的體驗。

  1. 確保 SVM 可用且啟用了 iSCSI 協定。跟隨"ONTAP 9 文件"

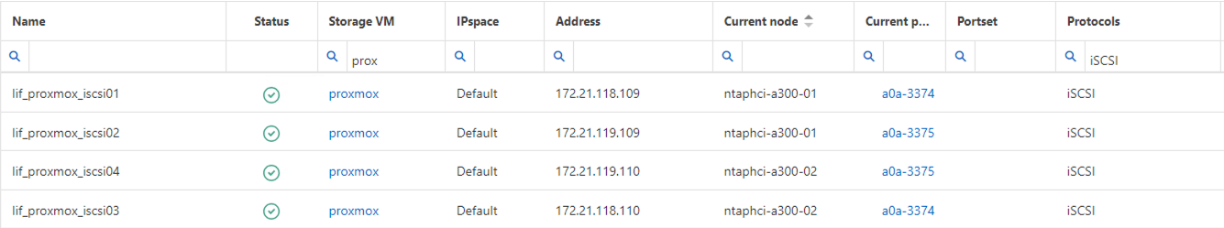

  2. 每個控制器有兩個專用於 iSCSI 的 lif。

    iSCSI介面詳細信息

  3. 建立 igroup 並填入主機 iscsi 啟動器。

  4. 在 SVM 上建立具有所需大小的 LUN，並將其呈現給上述步驟中建立的 igroup。

    iscsi lun 詳細信息

  5. 通知虛擬化管理員 lun 已建立。

<strong>虛擬化管理任務</strong>

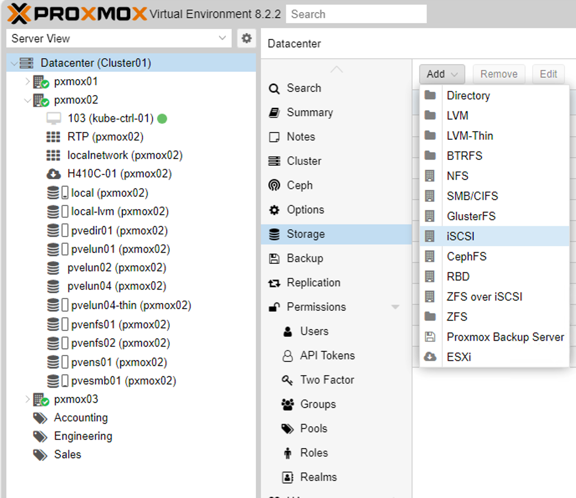

  1. 進入管理介面 https:<proxmox node>:8006，點擊資料中心，選擇存儲，點擊添加，選擇iSCSI。

    iscsi儲存導航

  2. 提供儲存 ID 名稱。當沒有通訊問題時， ONTAP的 iSCSI lif 位址應該能夠選擇目標。由於我們的目的不是直接向來賓虛擬機器提供 LUN 訪問，因此請取消選取該選項。

    iscsi儲存類型創建

  3. 現在，按一下新增並選擇 LVM。

    lvm儲存導航

  4. 提供儲存 ID 名稱，選擇與我們在上一個步驟中建立的 iSCSI 儲存相符的基本儲存。選擇基本卷的 LUN。提供卷宗組名稱。確保已選擇共享。

    lvm儲存創建

  5. 這是使用 iSCSI 磁碟區的 LVM 的範例儲存設定檔。

    lvm iscsi配置

帶有 NVMe/TCP 的 LVM

使用ONTAP 的具有 NVMe/TCP 的 LVM 共用池

若要為 Proxmox 主機之間的共用儲存配置邏輯磁碟區管理器，請完成下列任務：

<strong>虛擬化管理任務</strong>

  1. 確保有兩個 Linux Vlan 介面可用。

  2. 在叢集上的每個 Proxmox 主機上，執行下列命令來收集主機啟動器資訊。

    nvme show-hostnqn

  3. 向儲存管理員提供收集到的主機 nqn 資訊並請求所需大小的 nvme 命名空間。

<strong>儲存管理任務</strong>

如果是ONTAP新手，請使用系統管理員以獲得更好的體驗。

  1. 確保 SVM 可用且啟用了 NVMe 協定。參考"ONTAP 9 上的 NVMe 任務文檔"。

  2. 建立 NVMe 命名空間。

    nvme 命名空間創建

  3. 建立子系統並指派主機 nqns（如果使用 CLI）。按照上面的參考連結。

  4. 通知虛擬化管理員 nvme 命名空間已建立。

<strong>虛擬化管理任務</strong>

  1. 導航到叢集中每個 Proxmox VE 主機上的 shell 並建立 /etc/nvme/discovery.conf 檔案並更新特定於您的環境的內容。

    root@pxmox01:~# cat /etc/nvme/discovery.conf
# Used for extracting default parameters for discovery
#
# Example:
# --transport=<trtype> --traddr=<traddr> --trsvcid=<trsvcid> --host-traddr=<host-traddr> --host-iface=<host-iface>

-t tcp -l 1800 -a 172.21.118.153
-t tcp -l 1800 -a 172.21.118.154
-t tcp -l 1800 -a 172.21.119.153
-t tcp -l 1800 -a 172.21.119.154

  2. 登入 nvme 子系統

    nvme connect-all

  3. 檢查並收集設備詳細資料。

    nvme list
nvme netapp ontapdevices
nvme list-subsys
lsblk -l

  4. 建立卷宗組

    vgcreate pvens02 /dev/mapper/<device id>

  5. 進入管理介面 https:<proxmox node>:8006，點選資料中心，選擇存儲，點選新增，選擇LVM。

    lvm儲存導航

  6. 提供儲存 ID 名稱，選擇現有磁碟區組並選擇剛剛使用 cli 建立的磁碟區組。記得檢查共享選項。

    現有 vg 上的 lvm

  7. 這是使用 NVMe/TCP 的 LVM 的範例儲存設定檔

    NVM 上的 LVM TCP 配置
