了解如何在 Trident 安装中创建和使用 ONTAP NAS 驱动程序。此部分提供了将后端映射到 StorageClasses 的后端配置示例和详细信息。
从 25.10 版本开始，NetApp Trident 支持 "NetApp AFX 存储系统"。NetApp AFX 存储系统与其他基于 ONTAP 的系统（ASA、AFF 和 FAS）在存储层的实现方面有所不同。
|
仅支持 `ontap-nas`驱动程序（使用 NFS 协议）用于 NetApp AFX 系统；不支持 SMB 协议。 |
在 Trident 后端配置中，无需指定您的系统是 NetApp AFX 存储系统。当您选择 `ontap-nas`作为 `storageDriverName`时，Trident 会自动检测 AFX 存储系统。某些后端配置参数不适用于 AFX 存储系统，如下表所示。
后端配置选项
有关后端配置选项，请参见下表：
| 参数 | 说明 | 默认 | ||
|---|---|---|---|---|
|
始终为 1 |
|||
|
存储驱动程序的名称
|
|
||
|
自定义名称或存储后端 |
驱动程序名称 + "_" + dataLIF |
||
|
群集或 SVM 管理 LIF 的 IP 地址可以指定完全限定的域名 (FQDN)。如果使用 IPv6 标志安装了 Trident，可以设置为使用 IPv6 地址。IPv6 地址必须在方括号中定义，例如 |
“10.0.0.1”，“[2001:1234:abcd::fefe]” |
||
|
协议 LIF 的 IP 地址。NetApp 建议指定 |
指定地址或源自 SVM，如果未指定（不推荐） |
||
|
要使用的 Storage Virtual Machine *对于 MetroCluster 请省略。*请参阅 MetroCluster 示例。 |
如果指定了 SVM |
||
|
启用自动导出策略创建和更新 [Boolean]。使用 |
false |
||
|
启用 `autoExportPolicy`时用于过滤 Kubernetes 节点 IP 的 CIDR 列表。使用 `autoExportPolicy`和 `autoExportCIDRs`选项，Trident 可以自动管理导出策略。 |
["0.0.0.0/0", "::/0"]` |
||
|
要应用于卷的任意 JSON 格式标签集 |
"" |
||
|
客户端证书的 Base64 编码值。用于基于证书的身份验证 |
"" |
||
|
客户端私钥的 Base64 编码值。用于基于证书的身份验证 |
"" |
||
|
受信任 CA 证书的 Base64 编码值。可选。用于基于证书的身份验证 |
"" |
||
|
连接到集群/SVM 的用户名。用于基于凭据的身份验证。有关 Active Directory 身份验证，请参阅 "使用 Active Directory 凭据向后端 SVM 验证 Trident"。 |
|||
|
连接到集群/SVM 的密码。用于基于凭据的身份验证。有关 Active Directory 身份验证，请参阅 "使用 Active Directory 凭据向后端 SVM 验证 Trident"。 |
|||
|
在 SVM 中配置新卷时使用的前缀。设置后无法更新
|
“trident” |
||
|
用于配置的聚合（可选；如果设置，则必须分配给 SVM）。对于
请勿为 AFX 存储系统指定。 |
"" |
||
|
如果使用率超过此百分比，则配置失败。不适用于 Amazon FSx for ONTAP。不要为 AFF 存储系统指定。 |
" （默认情况下不强制执行） |
||
flexgroupAggregateList |
用于配置的聚合列表（可选；如果设置，则必须分配给 SVM）。分配给 SVM 的所有聚合都用于配置 FlexGroup 卷。支持 ontap-nas-flexgroup 存储驱动程序。
|
"" |
||
|
如果请求的卷大小高于此值，则配置失败。 |
" （默认情况下不强制执行） |
||
|
故障排除时使用的调试标志。例如，{"api":false, "method":true} 除非正在进行故障排除并需要详细的日志转储，否则不要使用 |
空 |
||
|
配置 NFS 或 SMB 卷创建。选项为 |
|
||
|
NFS 挂载选项的逗号分隔列表。Kubernetes 持久卷的挂载选项通常在存储类中指定，但如果存储类中未指定挂载选项，则 Trident 将回退到使用存储后端配置文件中指定的挂载选项。如果存储类或配置文件中未指定挂载选项，Trident 将不会在关联的持久卷上设置任何挂载选项。 |
"" |
||
|
每个 FlexVol 的最大 Qtrees，必须在 [50, 300] 范围内 |
"200" |
||
|
可以指定以下选项之一：使用 Microsoft Management Console 或 ONTAP CLI 创建的 SMB 共享的名称；允许 Trident 创建 SMB 共享的名称；或者可以将参数留空以阻止对卷的公共共享访问。此参数对于本地 ONTAP 是可选的。此参数是 Amazon FSx for ONTAP 后端所必需的，不能为空。 |
|
||
|
用于使用 ONTAP REST API 的布尔参数。 |
|
||
|
在 ontap-nas-economy 后端使用 Qtrees 时的最大可请求 FlexVol 大小。 |
" （默认情况下不强制执行） |
||
|
限制 `ontap-nas-economy`后端创建新 FlexVol 卷以包含其 Qtree。仅预先存在的 FlexVol 用于配置新的 PV。 |
|||
|
具有 SMB 共享完全访问权限的 Active Directory 管理员用户或用户组。使用此参数为具有完全控制权限的 SMB 共享提供管理员权限。 |
用于配置卷的后端配置选项
您可以使用配置的 defaults 部分中的这些选项来控制默认配置。有关示例，请参阅下面的配置示例。
| 参数 | 说明 | 默认 |
|---|---|---|
|
Qtree 的空间分配 |
"true" |
|
空间预留模式；"none"（精简）或 "volume"（厚） |
"无" |
|
要使用的 Snapshot 策略 |
"无" |
|
要为创建的卷分配的 QoS 策略组。为每个存储池/后端选择 qosPolicy 或 adaptiveQosPolicy 中的一个 |
"" |
|
要为创建的卷分配的自适应 QoS 策略组。为每个存储池/后端选择 qosPolicy 或 adaptiveQosPolicy 其中之一。ontap-nas-economy 不支持此功能。 |
"" |
|
为快照预留的卷百分比 |
"0" 如果 |
|
创建时从其父级拆分克隆 |
"false" |
|
在新卷上启用 NetApp Volume Encryption (NVE)；默认为 |
"false" |
|
要使用"none"的分层策略 |
|
|
新卷的模式 |
NFS 卷为 "777"；SMB 卷为空（不适用） |
|
控制对 |
NFSv4 为 "true"，NFSv3 为 "false" |
|
要使用的导出策略 |
"default" |
|
新卷的安全样式。NFS 支持 `mixed`和 `unix`安全样式。SMB 支持 `mixed`和 `ntfs`安全样式。 |
NFS 默认值为 |
|
用于创建自定义卷名称的模板。 |
"" |
|
|
在 Trident 中使用 QoS 策略组需要 ONTAP 9.8 或更高版本。您应该使用非共享 QoS 策略组，并确保该策略组单独应用于每个组成部分。共享 QoS 策略组强制执行所有工作负载总吞吐量的上限。 |
卷配置示例
以下是定义了默认值的示例：
---
version: 1
storageDriverName: ontap-nas
backendName: customBackendName
managementLIF: 10.0.0.1
dataLIF: 10.0.0.2
labels:
k8scluster: dev1
backend: dev1-nasbackend
svm: trident_svm
username: cluster-admin
password: <password>
limitAggregateUsage: 80%
limitVolumeSize: 50Gi
nfsMountOptions: nfsvers=4
debugTraceFlags:
api: false
method: true
defaults:
spaceReserve: volume
qosPolicy: premium
exportPolicy: myk8scluster
snapshotPolicy: default
snapshotReserve: "10"对于 ontap-nas`和 `ontap-nas-flexgroups，Trident 现在使用新的计算来确保 FlexVol 使用 snapshotReserve 百分比和 PVC 正确调整大小。当用户请求 PVC 时，Trident 使用新的计算创建具有更多空间的原始 FlexVol。此计算可确保用户收到他们在 PVC 中请求的可写空间，而不是少于他们请求的空间。在 v21.07 之前，当用户请求 PVC（例如 5 GiB）时，如果 snapshotReserve 为 50%，则仅获得 2.5 GiB 的可写空间。这是因为用户请求的是整个卷，而 snapshotReserve`是该卷的百分比。对于 Trident 21.07，用户要求的是可写空间，Trident 将 `snapshotReserve`数字定义为整个卷的百分比。此情况不适用于 `ontap-nas-economy。请参见以下示例以了解其工作原理：
计算结果如下所示：
Total volume size = <PVC requested size> / (1 - (<snapshotReserve percentage> / 100))

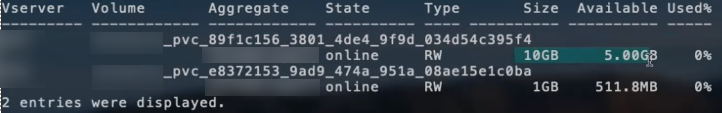

对于 snapshotReserve = 50% 和 PVC 请求 = 5 GiB，总体积大小为 5/.5 = 10 GiB，可用大小为 5 GiB，这是用户在 PVC 请求中请求的内容。该 volume show 命令应显示类似于以下示例的结果：
升级 Trident 时，先前安装的现有后端将按上述说明配置卷。对于升级前创建的卷，应调整其卷的大小，以便观察更改。例如，较早的 2 GiB PVC 与 `snapshotReserve=50`导致提供 1 GiB 可写空间的卷。例如，将卷的大小调整为 3 GiB，可在 6 GiB 卷上为应用程序提供 3 GiB 的可写空间。
最小配置示例
以下示例显示了将大多数参数保留为默认值的基本配置。这是定义后端的最简单方法。
|
|
如果要在 Trident 上使用 Amazon FSx for NetApp ONTAP，建议为 LIF 指定 DNS 名称而不是 IP 地址。 |
ONTAP NAS 经济示例
---
version: 1
storageDriverName: ontap-nas-economy
managementLIF: 10.0.0.1
dataLIF: 10.0.0.2
svm: svm_nfs
username: vsadmin
password: passwordONTAP NAS FlexGroup 示例
---
version: 1
storageDriverName: ontap-nas-flexgroup
managementLIF: 10.0.0.1
dataLIF: 10.0.0.2
svm: svm_nfs
username: vsadmin
password: passwordMetroCluster 示例
您可以配置后端，以避免在 "SVM 复制和恢复" 期间进行切换和切换后手动更新后端定义。
对于无缝切换和切回，使用 managementLIF 指定 SVM 并省略 dataLIF 和 svm 参数。例如：
---
version: 1
storageDriverName: ontap-nas
managementLIF: 192.168.1.66
username: vsadmin
password: passwordSMB 卷示例
---
version: 1
backendName: ExampleBackend
storageDriverName: ontap-nas
managementLIF: 10.0.0.1
nasType: smb
securityStyle: ntfs
unixPermissions: ""
dataLIF: 10.0.0.2
svm: svm_nfs
username: vsadmin
password: password基于证书的身份验证示例
这是一个最小后端配置示例。 clientCertificate、 clientPrivateKey 和 trustedCACertificate（可选，如果使用受信任的 CA）分别填充在 backend.json 中并获取客户端证书、私钥和可信 CA 证书的 base64 编码值。
---
version: 1
backendName: DefaultNASBackend
storageDriverName: ontap-nas
managementLIF: 10.0.0.1
dataLIF: 10.0.0.15
svm: nfs_svm
clientCertificate: ZXR0ZXJwYXB...ICMgJ3BhcGVyc2
clientPrivateKey: vciwKIyAgZG...0cnksIGRlc2NyaX
trustedCACertificate: zcyBbaG...b3Igb3duIGNsYXNz
storagePrefix: myPrefix_自动导出策略示例
此示例演示如何指导 Trident 使用动态导出策略自动创建和管理导出策略。这对 ontap-nas-economy 和 ontap-nas-flexgroup 驱动程序也同样适用。
---
version: 1
storageDriverName: ontap-nas
managementLIF: 10.0.0.1
dataLIF: 10.0.0.2
svm: svm_nfs
labels:
k8scluster: test-cluster-east-1a
backend: test1-nasbackend
autoExportPolicy: true
autoExportCIDRs:
- 10.0.0.0/24
username: admin
password: password
nfsMountOptions: nfsvers=4IPv6 地址示例
此示例显示了 `managementLIF`使用 IPv6 地址。
---
version: 1
storageDriverName: ontap-nas
backendName: nas_ipv6_backend
managementLIF: "[5c5d:5edf:8f:7657:bef8:109b:1b41:d491]"
labels:
k8scluster: test-cluster-east-1a
backend: test1-ontap-ipv6
svm: nas_ipv6_svm
username: vsadmin
password: password使用 SMB 卷的 Amazon FSx for ONTAP 示例
对于使用 SMB 卷的 FSx for ONTAP， smbShare 参数是必需的。
---
version: 1
backendName: SMBBackend
storageDriverName: ontap-nas
managementLIF: example.mgmt.fqdn.aws.com
nasType: smb
dataLIF: 10.0.0.15
svm: nfs_svm
smbShare: smb-share
clientCertificate: ZXR0ZXJwYXB...ICMgJ3BhcGVyc2
clientPrivateKey: vciwKIyAgZG...0cnksIGRlc2NyaX
trustedCACertificate: zcyBbaG...b3Igb3duIGNsYXNz
storagePrefix: myPrefix_带有 nameTemplate 的后端配置示例
---
version: 1
storageDriverName: ontap-nas
backendName: ontap-nas-backend
managementLIF: <ip address>
svm: svm0
username: <admin>
password: <password>
defaults:
nameTemplate: "{{.volume.Name}}_{{.labels.cluster}}_{{.volume.Namespace}}_{{.vo\
lume.RequestName}}"
labels:
cluster: ClusterA
PVC: "{{.volume.Namespace}}_{{.volume.RequestName}}"具有虚拟池的后端示例
在下面显示的示例后端定义文件中，为所有存储池设置了特定的默认值，例如 `spaceReserve`为 none、 `spaceAllocation`为 false 和 `encryption`为 false。虚拟池在存储部分中定义。
Trident 在"Comments"字段中设置配置标签。Comments 设置在 FlexVol 上用于 ontap-nas`或 FlexGroup 用于 `ontap-nas-flexgroup。Trident 在配置时将虚拟池上存在的所有标签复制到存储卷。为方便起见，存储管理员可以为每个虚拟池定义标签，并按标签对卷进行分组。
在这些示例中，一些存储池设置了自己的 spaceReserve、 spaceAllocation 和 encryption 值，而一些池覆盖了默认值。
ONTAP NAS 示例
---
version: 1
storageDriverName: ontap-nas
managementLIF: 10.0.0.1
svm: svm_nfs
username: admin
password: <password>
nfsMountOptions: nfsvers=4
defaults:
spaceReserve: none
encryption: "false"
qosPolicy: standard
labels:
store: nas_store
k8scluster: prod-cluster-1
region: us_east_1
storage:
- labels:
app: msoffice
cost: "100"
zone: us_east_1a
defaults:
spaceReserve: volume
encryption: "true"
unixPermissions: "0755"
adaptiveQosPolicy: adaptive-premium
- labels:
app: slack
cost: "75"
zone: us_east_1b
defaults:
spaceReserve: none
encryption: "true"
unixPermissions: "0755"
- labels:
department: legal
creditpoints: "5000"
zone: us_east_1b
defaults:
spaceReserve: none
encryption: "true"
unixPermissions: "0755"
- labels:
app: wordpress
cost: "50"
zone: us_east_1c
defaults:
spaceReserve: none
encryption: "true"
unixPermissions: "0775"
- labels:
app: mysqldb
cost: "25"
zone: us_east_1d
defaults:
spaceReserve: volume
encryption: "false"
unixPermissions: "0775"ONTAP NAS FlexGroup 示例
---
version: 1
storageDriverName: ontap-nas-flexgroup
managementLIF: 10.0.0.1
svm: svm_nfs
username: vsadmin
password: <password>
defaults:
spaceReserve: none
encryption: "false"
labels:
store: flexgroup_store
k8scluster: prod-cluster-1
region: us_east_1
storage:
- labels:
protection: gold
creditpoints: "50000"
zone: us_east_1a
defaults:
spaceReserve: volume
encryption: "true"
unixPermissions: "0755"
- labels:
protection: gold
creditpoints: "30000"
zone: us_east_1b
defaults:
spaceReserve: none
encryption: "true"
unixPermissions: "0755"
- labels:
protection: silver
creditpoints: "20000"
zone: us_east_1c
defaults:
spaceReserve: none
encryption: "true"
unixPermissions: "0775"
- labels:
protection: bronze
creditpoints: "10000"
zone: us_east_1d
defaults:
spaceReserve: volume
encryption: "false"
unixPermissions: "0775"ONTAP NAS 经济示例
---
version: 1
storageDriverName: ontap-nas-economy
managementLIF: 10.0.0.1
svm: svm_nfs
username: vsadmin
password: <password>
defaults:
spaceReserve: none
encryption: "false"
labels:
store: nas_economy_store
region: us_east_1
storage:
- labels:
department: finance
creditpoints: "6000"
zone: us_east_1a
defaults:
spaceReserve: volume
encryption: "true"
unixPermissions: "0755"
- labels:
protection: bronze
creditpoints: "5000"
zone: us_east_1b
defaults:
spaceReserve: none
encryption: "true"
unixPermissions: "0755"
- labels:
department: engineering
creditpoints: "3000"
zone: us_east_1c
defaults:
spaceReserve: none
encryption: "true"
unixPermissions: "0775"
- labels:
department: humanresource
creditpoints: "2000"
zone: us_east_1d
defaults:
spaceReserve: volume
encryption: "false"
unixPermissions: "0775"将后端映射到 StorageClasses
以下 StorageClass 定义参考了 具有虚拟池的后端示例。使用 parameters.selector 字段，每个 StorageClass 调用可用于托管卷的虚拟池。卷将具有所选虚拟池中定义的方面。
-
protection-goldStorageClass 将映射到 `ontap-nas-flexgroup`后端中的第一个和第二个虚拟池。这些是唯一提供黄金级保护的池。apiVersion: storage.k8s.io/v1 kind: StorageClass metadata: name: protection-gold provisioner: csi.trident.netapp.io parameters: selector: "protection=gold" fsType: "ext4" -
protection-not-goldStorageClass 将映射到 `ontap-nas-flexgroup`后端的第三个和第四个虚拟池。这些是唯一提供黄金以外防护等级的池。apiVersion: storage.k8s.io/v1 kind: StorageClass metadata: name: protection-not-gold provisioner: csi.trident.netapp.io parameters: selector: "protection!=gold" fsType: "ext4" -
app-mysqldbStorageClass 将映射到 `ontap-nas`后端的第四个虚拟池。这是唯一为 mysqldb 类型应用程序提供存储池配置的池。apiVersion: storage.k8s.io/v1 kind: StorageClass metadata: name: app-mysqldb provisioner: csi.trident.netapp.io parameters: selector: "app=mysqldb" fsType: "ext4" -
protection-silver-creditpoints-20kStorageClass 将映射到 `ontap-nas-flexgroup`后端的第三个虚拟池。这是唯一提供银级保护和 20000 creditpoints 的池。apiVersion: storage.k8s.io/v1 kind: StorageClass metadata: name: protection-silver-creditpoints-20k provisioner: csi.trident.netapp.io parameters: selector: "protection=silver; creditpoints=20000" fsType: "ext4" -
creditpoints-5kStorageClass 将映射到 `ontap-nas`后端中的第三个虚拟池和 `ontap-nas-economy`后端中的第二个虚拟池。这些是唯一拥有 5000 个信用点的池产品。apiVersion: storage.k8s.io/v1 kind: StorageClass metadata: name: creditpoints-5k provisioner: csi.trident.netapp.io parameters: selector: "creditpoints=5000" fsType: "ext4"
Trident 将决定选择哪个虚拟池，并确保满足存储要求。
初始配置后更新 dataLIF
您可以在初始配置后通过运行以下命令更改 dataLIF，以提供具有更新的 dataLIF 的新后端 JSON 文件。
tridentctl update backend <backend-name> -f <path-to-backend-json-file-with-updated-dataLIF>
|
|
如果 PVC 连接到一个或多个 pod，则必须关闭所有相应的 pod，然后将其重新启动，以使新的 dataLIF 生效。 |
安全 SMB 示例
带有 ontap-nas 驱动程序的后端配置
apiVersion: trident.netapp.io/v1
kind: TridentBackendConfig
metadata:
name: backend-tbc-ontap-nas
namespace: trident
spec:
version: 1
storageDriverName: ontap-nas
managementLIF: 10.0.0.1
svm: svm2
nasType: smb
defaults:
adAdminUser: tridentADtest
credentials:
name: backend-tbc-ontap-invest-secret使用 ontap-nas-economy 驱动程序的后端配置
apiVersion: trident.netapp.io/v1
kind: TridentBackendConfig
metadata:
name: backend-tbc-ontap-nas
namespace: trident
spec:
version: 1
storageDriverName: ontap-nas-economy
managementLIF: 10.0.0.1
svm: svm2
nasType: smb
defaults:
adAdminUser: tridentADtest
credentials:
name: backend-tbc-ontap-invest-secret使用存储池的后端配置
apiVersion: trident.netapp.io/v1
kind: TridentBackendConfig
metadata:
name: backend-tbc-ontap-nas
namespace: trident
spec:
version: 1
storageDriverName: ontap-nas
managementLIF: 10.0.0.1
svm: svm0
useREST: false
storage:
- labels:
app: msoffice
defaults:
adAdminUser: tridentADuser
nasType: smb
credentials:
name: backend-tbc-ontap-invest-secret带有 ontap-nas 驱动程序的存储类示例
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
name: ontap-smb-sc
annotations:
trident.netapp.io/smbShareAdUserPermission: change
trident.netapp.io/smbShareAdUser: tridentADtest
parameters:
backendType: ontap-nas
csi.storage.k8s.io/node-stage-secret-name: smbcreds
csi.storage.k8s.io/node-stage-secret-namespace: trident
trident.netapp.io/nasType: smb
provisioner: csi.trident.netapp.io
reclaimPolicy: Delete
volumeBindingMode: Immediate|
|
请确保添加 `annotations`以启用安全的 SMB。如果没有注释，无论后端或 PVC 中设置的配置如何，Secure SMB 都无法正常工作。 |
具有 ontap-nas-economy 驱动程序的存储类示例
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
name: ontap-smb-sc
annotations:
trident.netapp.io/smbShareAdUserPermission: change
trident.netapp.io/smbShareAdUser: tridentADuser3
parameters:
backendType: ontap-nas-economy
csi.storage.k8s.io/node-stage-secret-name: smbcreds
csi.storage.k8s.io/node-stage-secret-namespace: trident
trident.netapp.io/nasType: smb
provisioner: csi.trident.netapp.io
reclaimPolicy: Delete
volumeBindingMode: Immediate单个 AD 用户的 PVC 示例
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: my-pvc4
namespace: trident
annotations:
trident.netapp.io/smbShareAccessControl: |
change:
- tridentADtest
read:
- tridentADuser
spec:
accessModes:
- ReadWriteOnce
resources:
requests:
storage: 1Gi
storageClassName: ontap-smb-sc具有多个 AD 用户的 PVC 示例
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: my-test-pvc
annotations:
trident.netapp.io/smbShareAccessControl: |
full_control:
- tridentTestuser
- tridentuser
- tridentTestuser1
- tridentuser1
change:
- tridentADuser
- tridentADuser1
- tridentADuser4
- tridentTestuser2
read:
- tridentTestuser2
- tridentTestuser3
- tridentADuser2
- tridentADuser3
spec:
accessModes:
- ReadWriteOnce
resources:
requests:
storage: 1Gi
