專家檢視

貢獻者

資產頁面的「專家檢視」區段可讓您根據效能圖表中所選時間週期的任何適用指標、以及任何相關資產、來檢視基礎資產的效能範例。 取得資料收集器輪詢和更新資料時、圖表中的資料會自動重新整理。

使用「專家檢視」區段

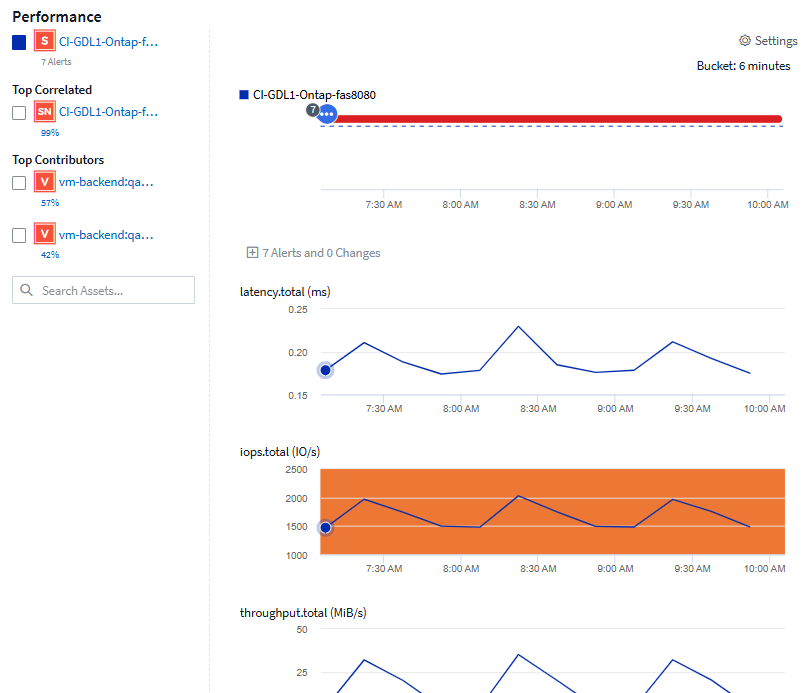

以下是儲存資產頁面中「專家檢視」區段的範例：

專家檢視範例

您可以在效能圖表中選取所選期間內要檢視的指標。按一下「_Display Metrics」（顯示指標）下拉式清單、然後從列出的指標中進行選擇。

「資源」區段會顯示基礎資產的名稱、以及效能圖表中代表基礎資產的色彩。如果「頂端關聯」區段未包含您想要在效能圖表中檢視的資產、您可以使用「其他資源」區段中的「搜尋資產」方塊來找出資產、並將其新增至效能圖表。當您新增資源時、這些資源會顯示在「其他資源」區段中。

如適用、「資源」區段也會顯示下列類別中與基礎資產相關的任何資產：

  • 最高關聯

    顯示與基礎資產有高關聯性（百分比）的資產、以及一或多個效能指標。

  • 頂尖貢獻者

    顯示對基礎資產貢獻（百分比）的資產。

  • 工作負載爭用

    顯示影響或受其他共用資源影響的資產、例如主機、網路和儲存設備。這些資源有時稱為「gre地」和「_degraded」資源。

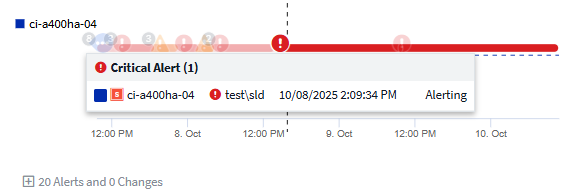

「專家檢視」中的警示

警示也會顯示在資產登陸頁的「專家檢視」區段中、顯示警示的時間和持續時間、以及觸發警示的監控條件。

「專家檢視」中的警示

Expert View度量定義

資產頁面的「專家檢視」區段會根據為資產選取的時間週期、顯示數個指標。每個指標都會顯示在自己的效能圖表中。您可以根據想要查看的資料、從圖表中新增或移除指標和相關資產。您可以選擇的指標會因資產類型而異。

公制

說明

寬帶零接收器、傳輸器

在取樣期間、接收/傳輸緩衝區對緩衝區信用數轉換為零的次數。此度量代表連接埠因此連接埠超出信用額度而必須停止傳輸的次數。

BB積分零持續時間Tx

取樣時間間隔內、傳輸寬頻點數為零的時間（以毫秒為單位）。

快取命中率（總計、讀取、寫入）%

導致快取命中的要求百分比。點擊次數比存取磁碟區的次數越多、效能就越好。對於不收集快取命中率資訊的儲存陣列、此欄為空白。

快取使用率（總計）%

導致快取命中的快取要求總數百分比

類別3捨棄

3級光纖通道資料傳輸捨棄的計數。

CPU使用率（總計）%

作用中使用的CPU資源量、佔總可用（所有虛擬CPU）的百分比。

crc錯誤

在取樣期間、連接埠偵測到具有無效循環備援檢查（CRC）的框架數

影格速率

以每秒影格數（FPS）傳輸影格速率

平均影格大小（接收、傳輸）

流量與影格大小的比率。此度量可讓您識別網路中是否有任何高負荷框架。

影格大小太長

光纖通道資料傳輸框架過長的計數。

影格大小太短

光纖通道資料傳輸框架過短的計數。

I/O密度（總、讀取、寫入）

IOPS的數目除以Volume、內部Volume或Storage元素的已用容量（從最近的資料來源庫存輪詢中取得）。測量單位為每TB每秒I/O作業數。

IOPS（總計、讀取、寫入）

透過I/O通道傳遞的讀寫I/O服務要求數、或是每單位時間（以每秒I/O數為單位）該通道的一部分。

IP處理量（總計、讀取、寫入）

總計：傳輸和接收IP資料的彙總速率、單位為每秒MB。

讀取：IP傳輸量（接收）：

以每秒百萬位元組為單位接收IP資料的平均速率。

寫入：IP傳輸量（傳輸）：

傳輸IP資料的平均速率、單位為兆位元組/秒。

延遲（總計、讀取、寫入）

延遲（R&W）：資料在固定時間內讀取或寫入虛擬機器的速率。此值的測量單位為每秒百萬位元組。

延遲：

資料儲存區中虛擬機器的平均回應時間。

最高延遲：

資料儲存區中虛擬機器的最高回應時間。

連結失敗

連接埠在取樣期間偵測到的連結故障數。

連結重設接收器、傳輸

取樣期間的接收或傳輸連結重設次數。此度量表示連接埠對此連接埠發出的連結重設次數。

記憶體使用率（總計）%

主機使用的記憶體臨界值。

部分右/右（總計）%

一般而言、讀寫作業跨越RAID 5、RAID 1/0或RAID 0 LUN中任何磁碟模組的等量磁碟區界限的總次數、因為每個磁碟區交叉點都需要額外的I/O、所以這種情況並不有利低百分比表示有效率的等量磁碟區元素大小、表示磁碟區（或NetApp LUN）的對齊方式不正確。對於CLARiiON、此值是等量磁碟區交叉數除以IOPS總數。

連接埠錯誤

取樣期間/指定時間範圍內的連接埠錯誤報告。

訊號遺失計數

訊號遺失錯誤數。如果發生訊號遺失錯誤、表示沒有電子連線、而且存在實體問題。

交換率（總速率、輸入速率、輸出速率）

取樣期間、記憶體從磁碟換入、移出或兩者都換入作用中記憶體的速率。此計數器適用於虛擬機器。

同步遺失計數

同步遺失錯誤數。如果發生同步遺失錯誤、硬體就無法判斷流量或鎖定流量。所有設備可能使用的資料速率不同、或光纖或實體連線品質不佳。每次發生此類錯誤後、連接埠都必須重新同步、這會影響系統效能。測量單位：kb/sec

處理量（總計、讀取、寫入）

在回應I/O服務要求時、資料在固定時間內傳輸、接收或兩者的速率（以每秒MB為單位）。

捨棄框架逾時- Tx

因逾時而捨棄的傳輸框架數。

流量（總計、讀取、寫入）

在取樣期間傳輸、接收或同時接收的流量、以每秒百萬位元組為單位。

流量使用率（總計、讀取、寫入）

取樣期間接收/傳輸/總流量與接收/傳輸/總容量的比率。

使用率（總計、讀取、寫入）%

傳輸（傳輸）和接收（接收）所用的可用頻寬百分比。

寫入擱置中（總計）

擱置中的寫入I/O服務要求數。

使用「專家檢視」區段

「專家檢視」區段可讓您根據所選期間內任何數量的適用指標、檢視資產的效能圖表、並新增相關資產、以便在不同時間期間比較及對照資產與相關資產的效能。

步驟

  1. 執行下列其中一項動作、找出資產頁面：

    • 搜尋並選取特定資產。

    • 從儀表板小工具選取資產。

    • 查詢一組資產、然後從結果清單中選取一項。

      隨即顯示「資產」頁面。根據預設、效能圖表會顯示針對資產頁面所選期間的兩項指標。例如、對於儲存設備、效能圖表預設會顯示延遲和總IOPS。「資源」區段會顯示資源名稱和其他資源區段、可讓您搜尋資產。視資產而定、您可能也會在「最高關聯者」、「最高貢獻者」、「貪度」和「降級」等區段中看到資產。如果這些區段沒有相關的資產、則不會顯示這些資產。

  2. 您可以按一下「顯示指標」並選取您要顯示的指標、以新增指標的效能圖表。

    所選的每個度量會顯示個別的圖表。圖表會顯示所選期間的資料。您可以按一下資產頁面右上角的其他時間段、或是放大任何圖表、來變更時間段。

    按一下*顯示指標*以取消選取任何圖表。指標的效能圖表會從「專家檢視」中移除。

  3. 您可以將游標放在圖表上、並視資產而定、按一下下列任一項目來變更該圖表顯示的度量資料：

    • 讀取、寫入或總計

    • 傳輸、接收或總計

      預設值為「總計」。

    您可以將游標拖曳到圖表中的資料點上、以查看在所選期間內、度量值的變化情況。

  4. 在「資源」區段中、您可以將任何相關資產新增至效能圖表：

    • 您可以在* Top Correlated 、 Top Contributor 、 greide*和* Degraded *區段中選取相關資產、將該資產的資料新增至每個所選度量的效能圖表。

      選取資產後、資產旁邊會出現一個色塊、表示圖表中資料點的色彩。

  5. 按一下*隱藏資源*以隱藏其他資源窗格。按一下*資源*以顯示窗格。

    • 對於顯示的任何資產、您可以按一下資產名稱以顯示其資產頁面、或按一下資產與基礎資產相關或對其貢獻的百分比、以檢視有關資產與基礎資產關係的詳細資訊。

      例如、按一下頂端關聯資產旁的連結百分比會顯示資訊訊息、比較該資產與基礎資產之間的關聯類型。

    • 如果最高關聯區段未包含您要在效能圖表中顯示以供比較之用的資產、您可以使用「其他資源」區段中的「搜尋資產」方塊來尋找其他資產。

選取資產後、該資產會顯示在「其他資源」區段中。如果您不想再檢視資產的相關資訊、請按一下 刪除。
