Implementazione dello storage vVol

Collaboratori

La creazione dello storage vVol per le macchine virtuali prevede diversi passaggi.

I primi due passaggi potrebbero non essere necessari per un ambiente vSphere esistente che utilizza ONTAP per i datastore tradizionali. Potreste già utilizzare strumenti ONTAP per gestire, automatizzare e creare rapporti con il vostro sistema di storage basato su VMFS o su NFS tradizionale. Questi passaggi sono descritti in modo più dettagliato nella sezione seguente.

  1. Creare la Storage Virtual Machine (SVM) e la relativa configurazione del protocollo. È possibile selezionare NVMe/FC, NFSv3, NFSv4,1, iSCSI, FCP, o un mix di queste opzioni. È possibile utilizzare le procedure guidate di ONTAP System Manager o la riga di comando della shell del cluster.

    • Almeno un LIF per nodo per ogni connessione switch/fabric. Come Best practice, creare due o più per nodo per i protocolli basati su FCP, iSCSI o NVMe.

    • È possibile creare i volumi in questo momento, ma è più semplice consentire la creazione guidata Provision Datastore. L'unica eccezione a questa regola è rappresentata dall'utilizzo della replica vVol con VMware Site Recovery Manager. Questa operazione è più semplice da configurare con volumi FlexVol preesistenti con relazioni SnapMirror esistenti. Prestare attenzione a non abilitare la qualità del servizio su alcun volume da utilizzare per i vVol, in quanto questa operazione deve essere gestita dai tool SPBM e ONTAP.

  2. Implementare i tool ONTAP per VMware vSphere utilizzando il software OVA scaricato dal sito del supporto NetApp.

  3. Configurare gli strumenti ONTAP per il proprio ambiente.

    • Aggiungere il cluster ONTAP agli strumenti ONTAP in sistemi storage

      • Mentre gli strumenti e gli SRA di ONTAP supportano sia le credenziali a livello di cluster che quelle a livello di SVM, il provider VASA supporta solo le credenziali a livello di cluster per i sistemi storage. Ciò è dovuto al fatto che molte delle API utilizzate per i vVol sono disponibili solo a livello di cluster. Pertanto, se intendi utilizzare vVol, devi aggiungere i cluster ONTAP utilizzando credenziali cluster-scoped.

    • Se i dati ONTAP si trovano su sottoreti diverse dagli adattatori VMkernel, è necessario aggiungere le subnet dell'adattatore VMkernel all'elenco delle subnet selezionate nel menu delle impostazioni degli strumenti ONTAP. Per impostazione predefinita, gli strumenti ONTAP proteggono il traffico di storage consentendo solo l'accesso alla subnet locale.

    • Gli strumenti ONTAP sono dotati di diverse policy predefinite che è possibile utilizzare o vedere Gestione delle VM mediante policy Per istruzioni sulla creazione di SCP.

  4. Utilizzare il menu ONTAP tools di vCenter per avviare la procedura guidata provisioning datastore.

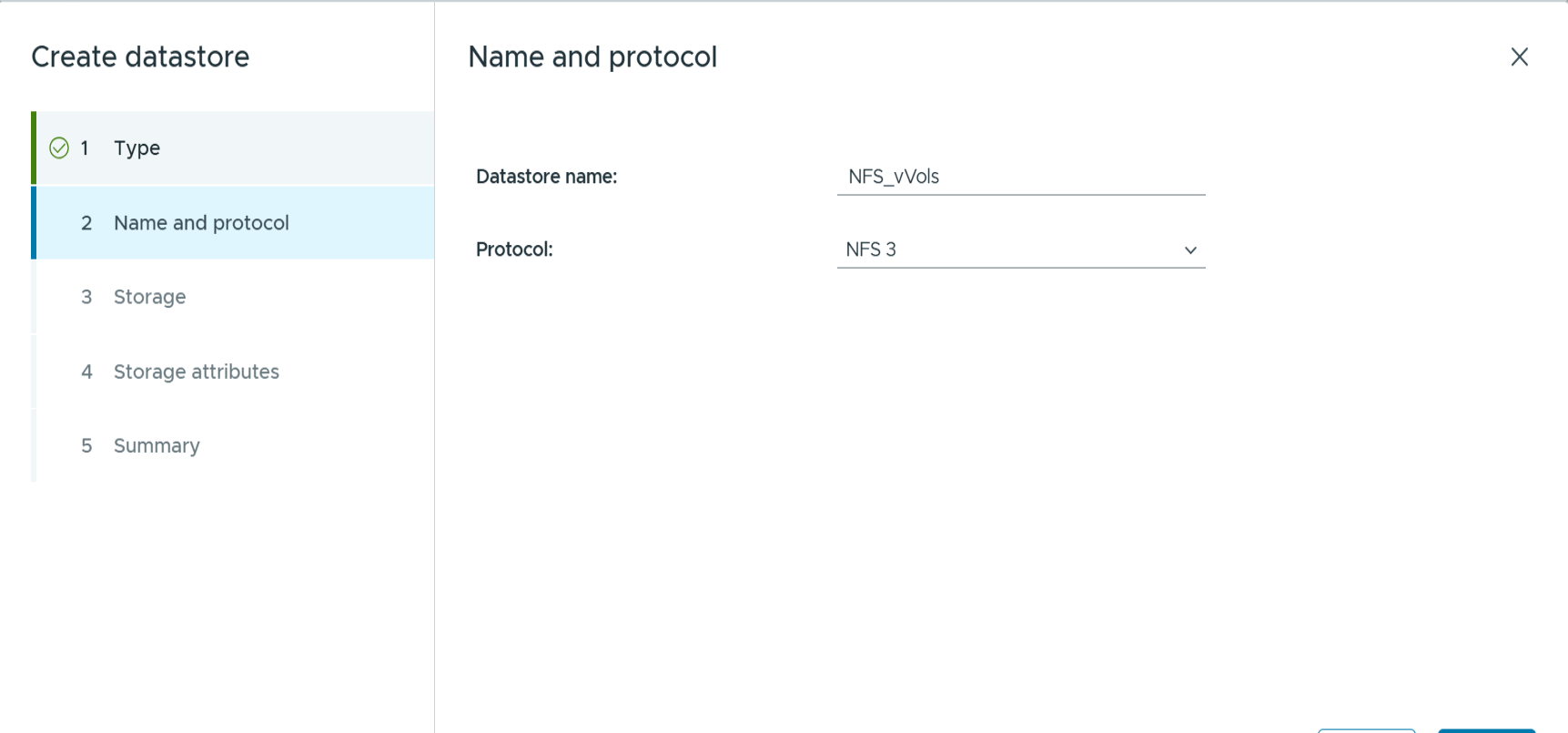

  5. Fornire un nome significativo e selezionare il protocollo desiderato. È anche possibile fornire una descrizione del datastore.

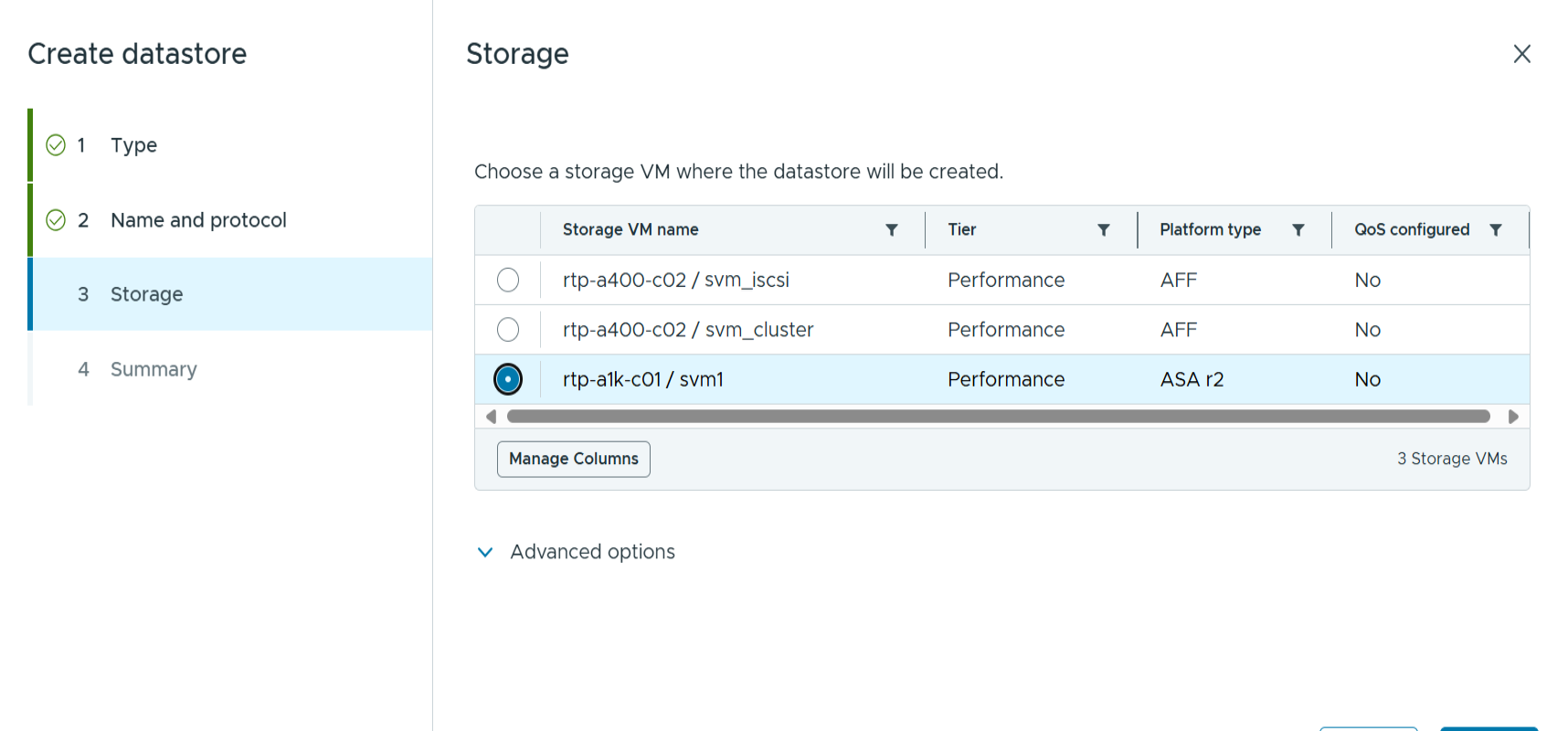

  6. Selezionare uno o più SCP da supportare dal datastore vVols. In questo modo, i sistemi ONTAP che non sono in grado di corrispondere al profilo verranno filtrati. Dall'elenco visualizzato, selezionare il cluster e la SVM desiderati.

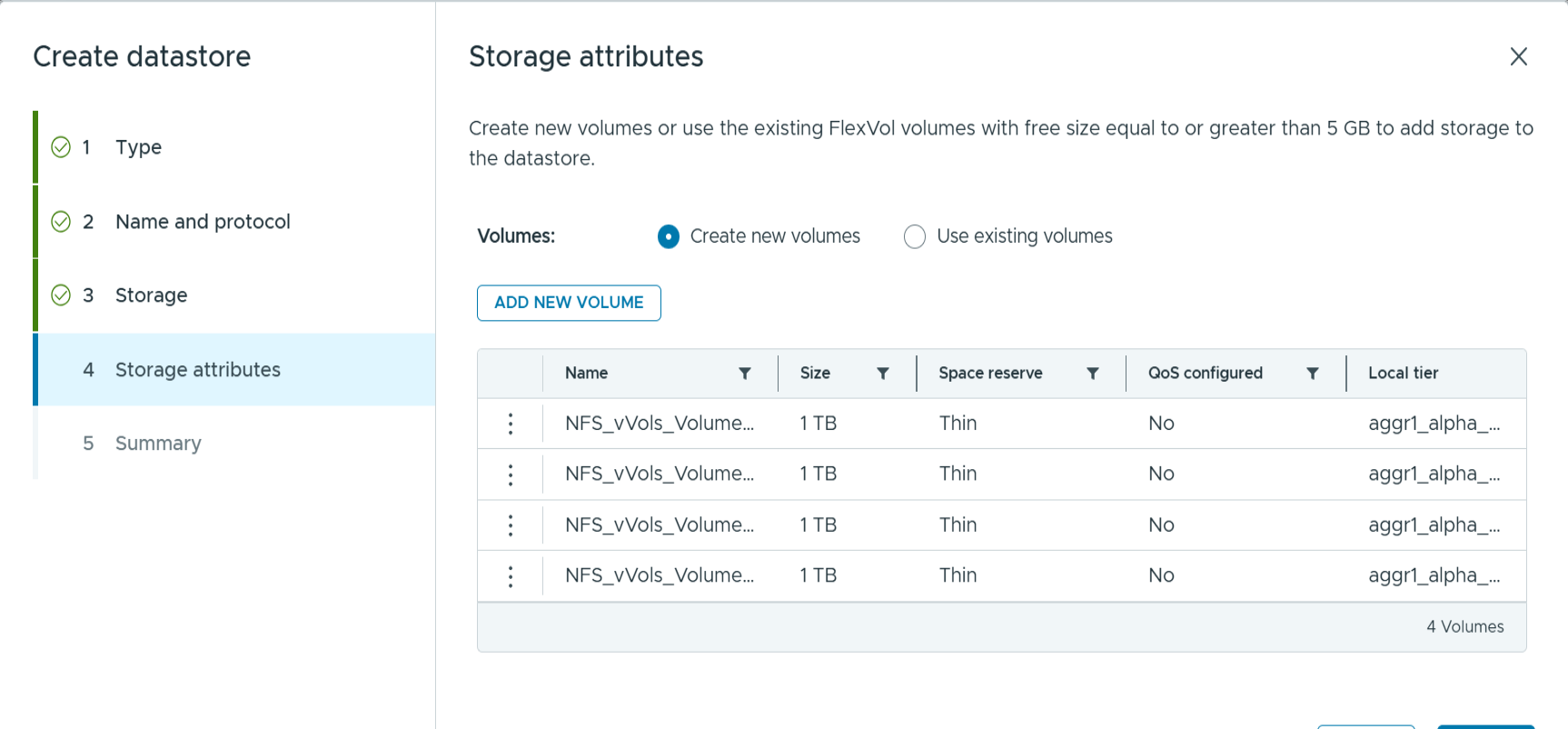

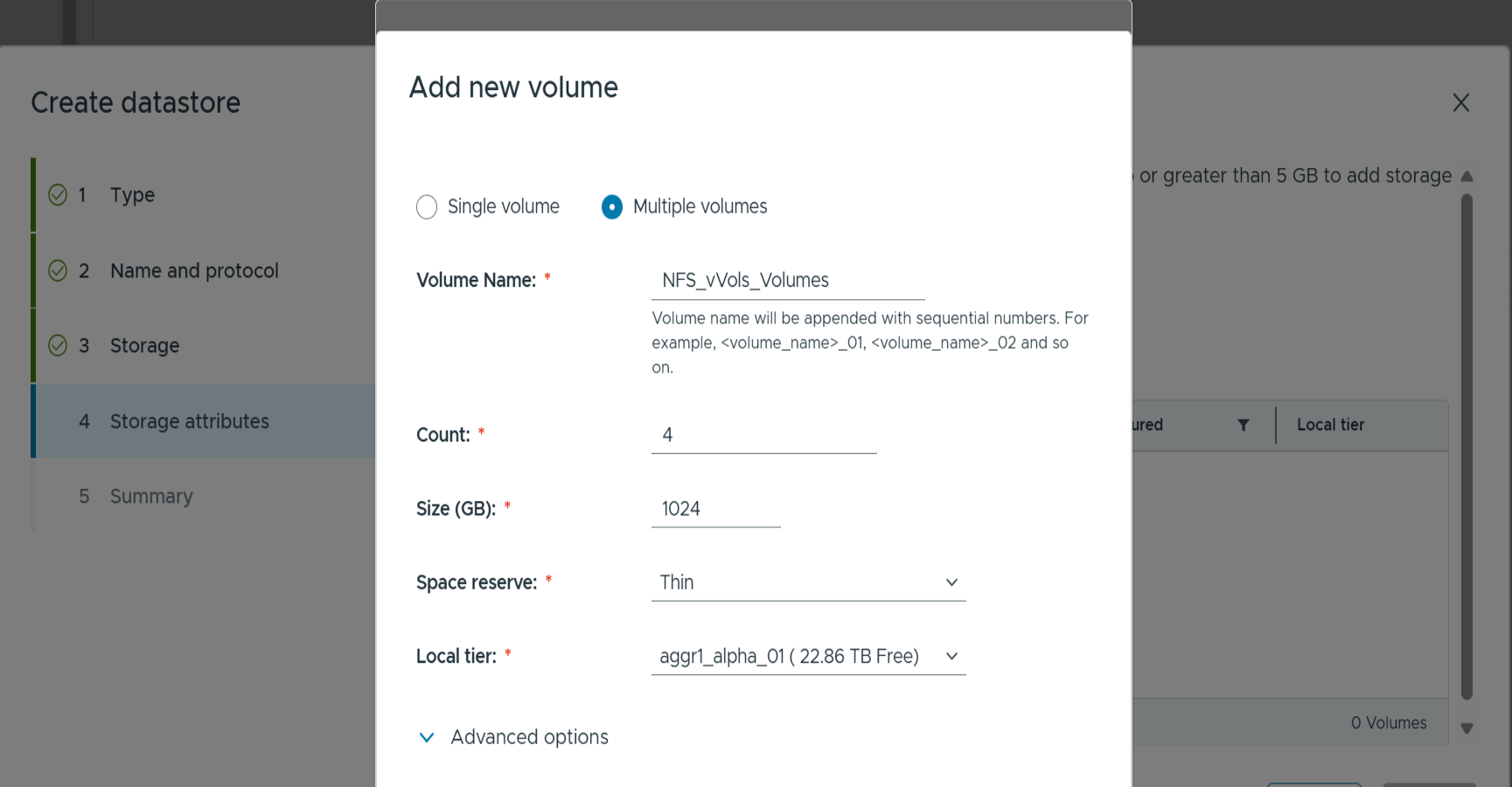

  7. Utilizzare la procedura guidata per creare nuovi volumi FlexVol per ciascuno degli SCP specificati o utilizzare volumi esistenti selezionando il pulsante di opzione appropriato.

  8. Creare policy VM per ogni SCP che verrà utilizzato nell'archivio dati dal menu Policies and Profiles dell'interfaccia utente di vCenter.

  9. Scegliere il set di regole di storage "NetApp.Clustered.Data.ONTAP.VP.vvol". Il set di regole di storage "NetApp.Clustered.Data.ONTAP.VP.VASA10" è per il supporto SPBM con datastore non vVols

  10. Quando si crea un criterio di storage VM, specificare il profilo di capacità dello storage in base al nome. In questa fase, è possibile configurare anche la corrispondenza dei criteri di SnapMirror utilizzando la scheda di replica e la corrispondenza basata su tag utilizzando la scheda dei tag. Tenere presente che i tag devono essere già creati per essere selezionabili.

  11. Creare le macchine virtuali, selezionando la policy di storage delle macchine virtuali e il datastore compatibile in Select storage (Seleziona storage).

Migrazione di macchine virtuali da datastore tradizionali a vVol

La migrazione delle macchine virtuali dai datastore tradizionali a un datastore vVol è semplice quanto lo spostamento delle macchine virtuali tra datastore tradizionali. È sufficiente selezionare le macchine virtuali, quindi Migrate (Migra) dall'elenco delle azioni e selezionare un tipo di migrazione di change storage only. Le operazioni di copia della migrazione verranno trasferite con vSphere 6.0 e versioni successive per le migrazioni DA SAN VMFS a vVol, ma non da NAS VMDK a vVol.

Gestione delle VM mediante policy

Per automatizzare il provisioning dello storage con una gestione basata su criteri, dobbiamo:

  • Definire le funzionalità dello storage (nodo ONTAP e volume FlexVol) con SCP (Storage Capability Profiles).

  • Creare policy di storage delle macchine virtuali mappate alle SCP definite.

NetApp ha semplificato le funzionalità e la mappatura a partire dal provider VASA 7.2 con continui miglioramenti nelle versioni successive. Questa sezione si concentra su questo nuovo approccio. Le versioni precedenti supportavano un maggior numero di funzionalità e consentiva di mapparle singolarmente alle policy di storage, ma questo approccio non è più supportato.

Funzionalità di profilo della capacità dello storage con la release di tool ONTAP

Funzionalità SCP Valori di capacità Versione supportata Note

Compressione

Sì, No, qualsiasi

Tutto

Obbligatorio per AFF nel 7.2 e versioni successive.

Deduplica

Sì, No, qualsiasi

Tutto

M andatory for AFF nel 7.2 e versioni successive.

Crittografia

Sì, No, qualsiasi

7,2 e successivi

Seleziona/crea un volume FlexVol crittografato. È richiesta la licenza ONTAP.

IOPS max

<number>

7.1 e versioni successive, ma le differenze

Elencato in QoS Policy Group per 7.2 e versioni successive. Vedere Gestione delle performance con gli strumenti ONTAP 9.10 e versioni successive per ulteriori informazioni.

Personalità

A FF, FAS

7,2 e successivi

FAS include anche altri sistemi non AFF, come ONTAP Select. AFF include ASA.

Protocollo

NFS, NFS 4.1, iSCSI, FCP, NVMe/FC, Qualsiasi

7.1 e versioni precedenti, 9.10 e versioni successive

7.2-9.8 è effettivamente "qualsiasi". Ricominciare dal 9.10, dove NFS 4.1 e NVMe/FC sono stati aggiunti all'elenco originale.

Riserva di spazio (Thin Provisioning)

Sottile, spesso (qualsiasi)

Tutto, ma le differenze

Definito Thin Provisioning nel 7.1 e nelle versioni precedenti, che consentiva anche il valore di qualsiasi. Chiamata Space Reserve nel 7.2. Per impostazione predefinita, tutte le release sono impostate su Thin.

Policy di tiering

Qualsiasi, Nessuno, Snapshot, Auto

7,2 e successivi

Utilizzato per FabricPool - richiede AFF o ASA con ONTAP 9,4 o versione successiva. Si consiglia di utilizzare solo Snapshot, a meno che non si utilizzi una soluzione S3 on-premise come NetApp StorageGRID.

Creazione di profili di funzionalità storage

Il NetApp VASA Provider viene fornito con diversi SCP predefiniti. I nuovi SCP possono essere creati manualmente, utilizzando l'interfaccia utente di vCenter o tramite automazione utilizzando le API REST. Specificando le funzionalità in un nuovo profilo, clonando un profilo esistente o generando automaticamente profili da datastore tradizionali esistenti. Questa operazione viene eseguita utilizzando i menu in ONTAP Tools (Strumenti di Windows). Utilizzare Storage Capability Profiles per creare o clonare un profilo e Storage Mapping per generare automaticamente un profilo.

Funzionalità di storage per gli strumenti ONTAP 9.10 e versioni successive

"Funzionalità di storage per gli strumenti ONTAP 9.10 e versioni successive"0,300

"Funzionalità di storage per gli strumenti ONTAP 9.10 e versioni successive"0,300

"Funzionalità di storage per gli strumenti ONTAP 9.10 e versioni successive"0,300

"Funzionalità di storage per gli strumenti ONTAP 9.10 e versioni successive"0,300

"Funzionalità di storage per gli strumenti ONTAP 9.10 e versioni successive"0,300

"Funzionalità di storage per gli strumenti ONTAP 9.10 e versioni successive"0,300

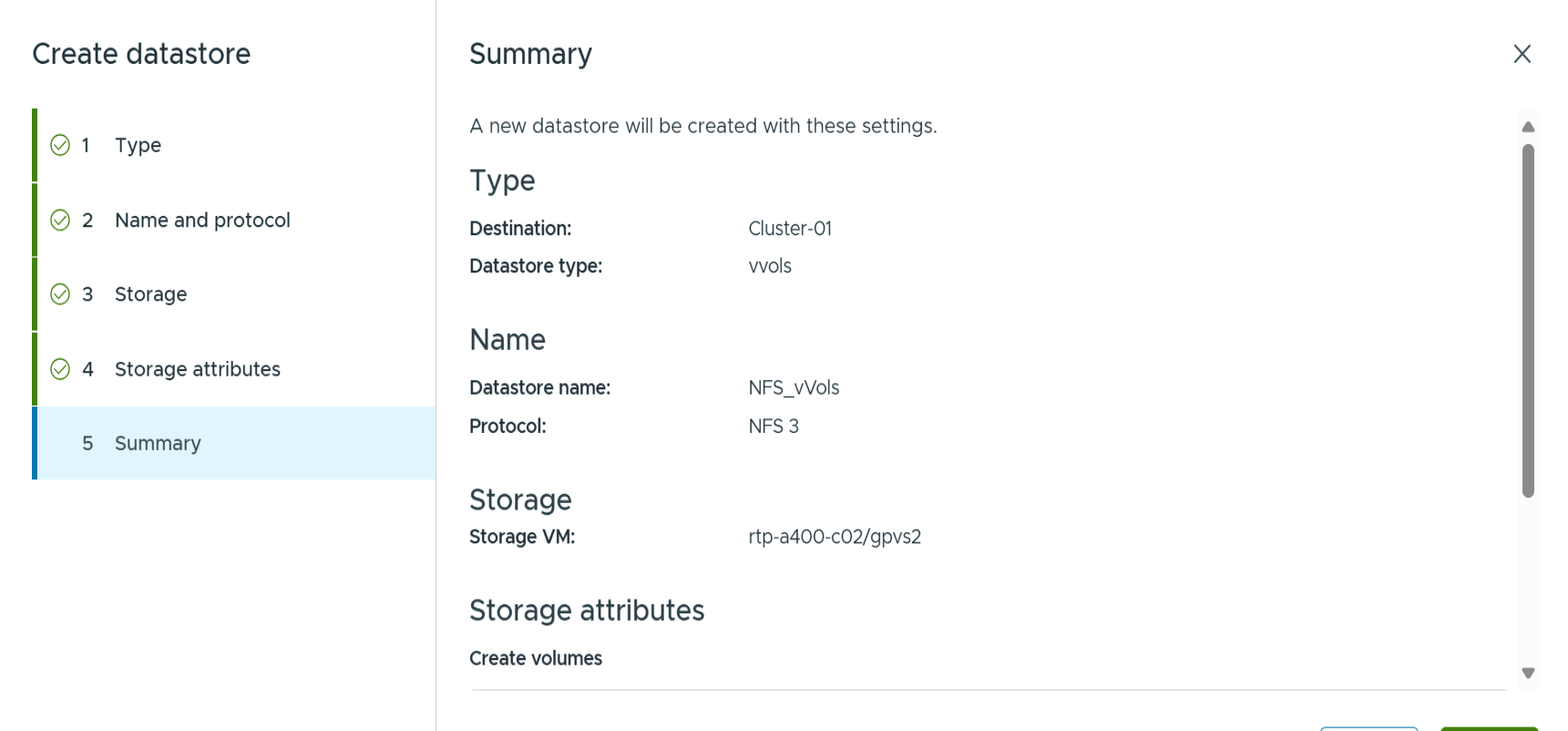

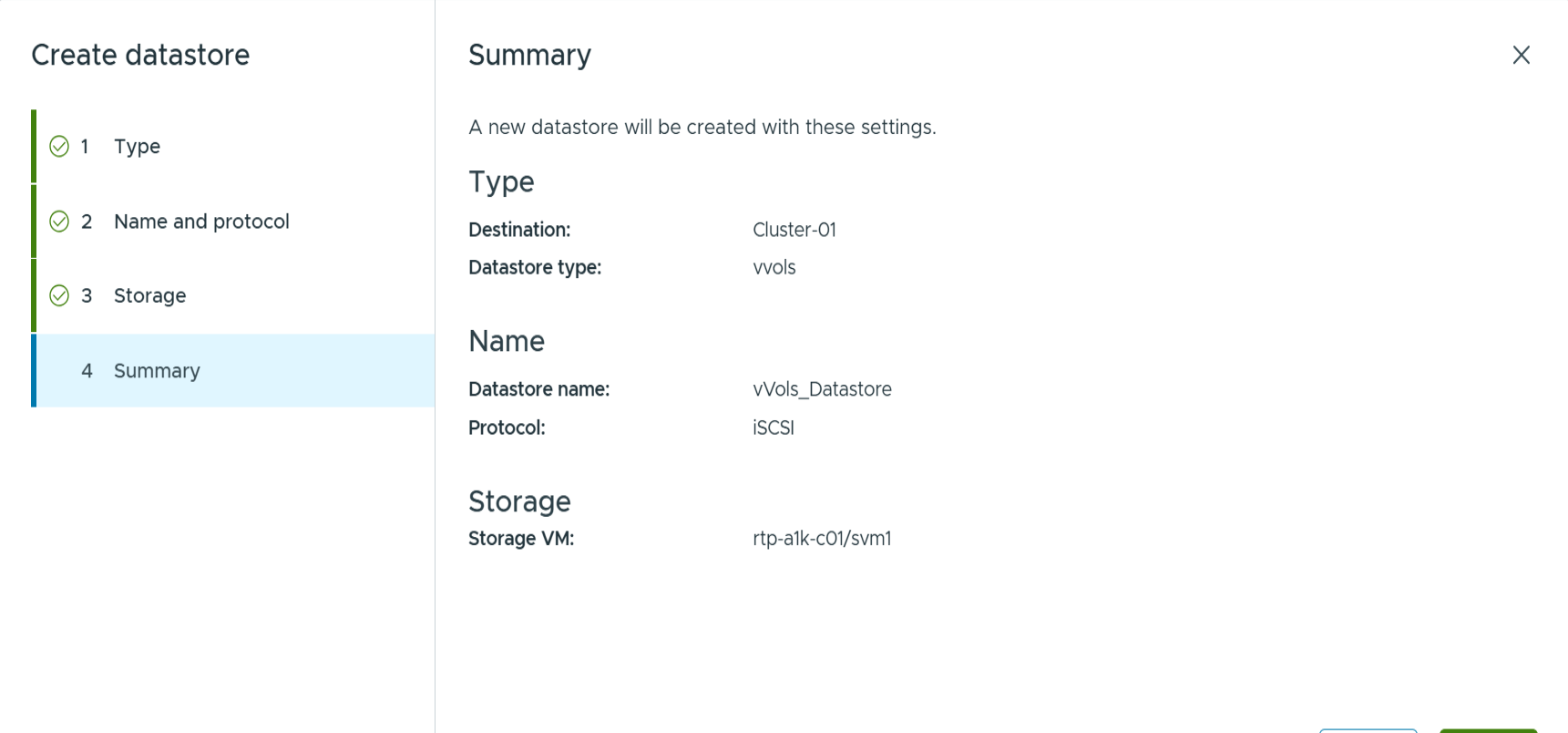

Creazione di archivi dati vVol Una volta creati, gli SCP necessari possono essere utilizzati per creare il datastore vVols (e, facoltativamente, i volumi FlexVol per il datastore). Fare clic con il pulsante destro del mouse sull'host, sul cluster o sul data center su cui si desidera creare il datastore vVols, quindi selezionare ONTAP Tools > Provision Datastore. Selezionare uno o più SCP da supportare dall'archivio dati, quindi scegliere tra i volumi FlexVol esistenti e/o eseguire il provisioning di nuovi volumi FlexVol per l'archivio dati. Infine, specificare l'SCP predefinito per l'archivio dati, che verrà utilizzato per le macchine virtuali che non dispongono di un SCP specificato dal criterio, nonché per i vVol di swap (che non richiedono uno storage dalle performance elevate).

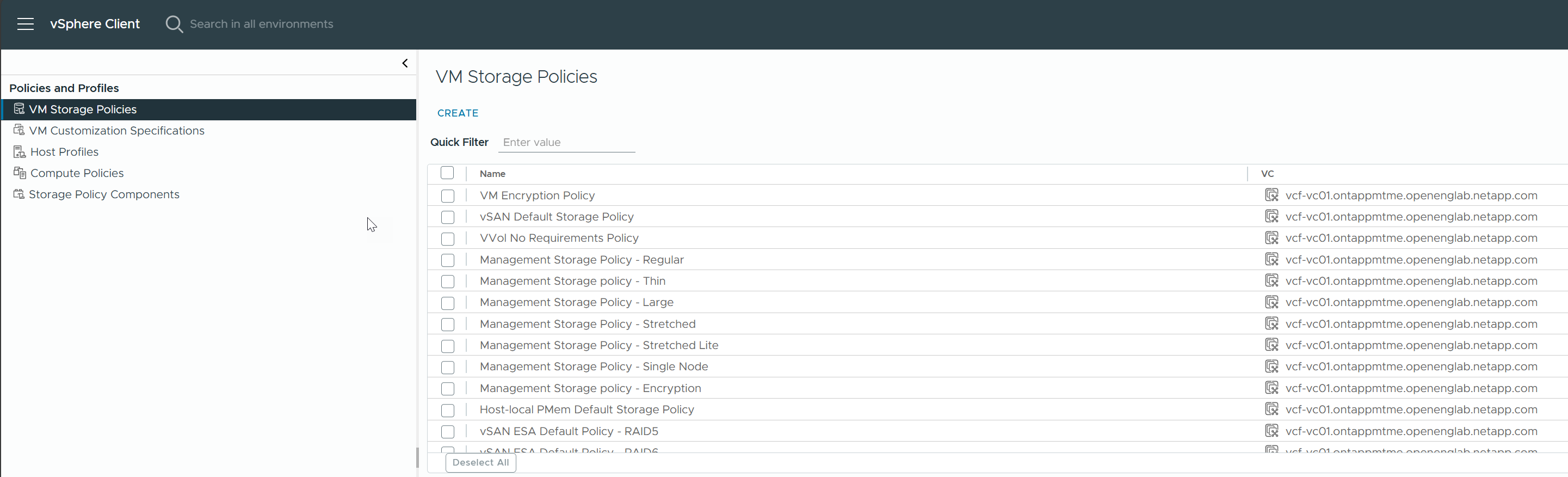

Creazione di policy di storage delle macchine virtuali

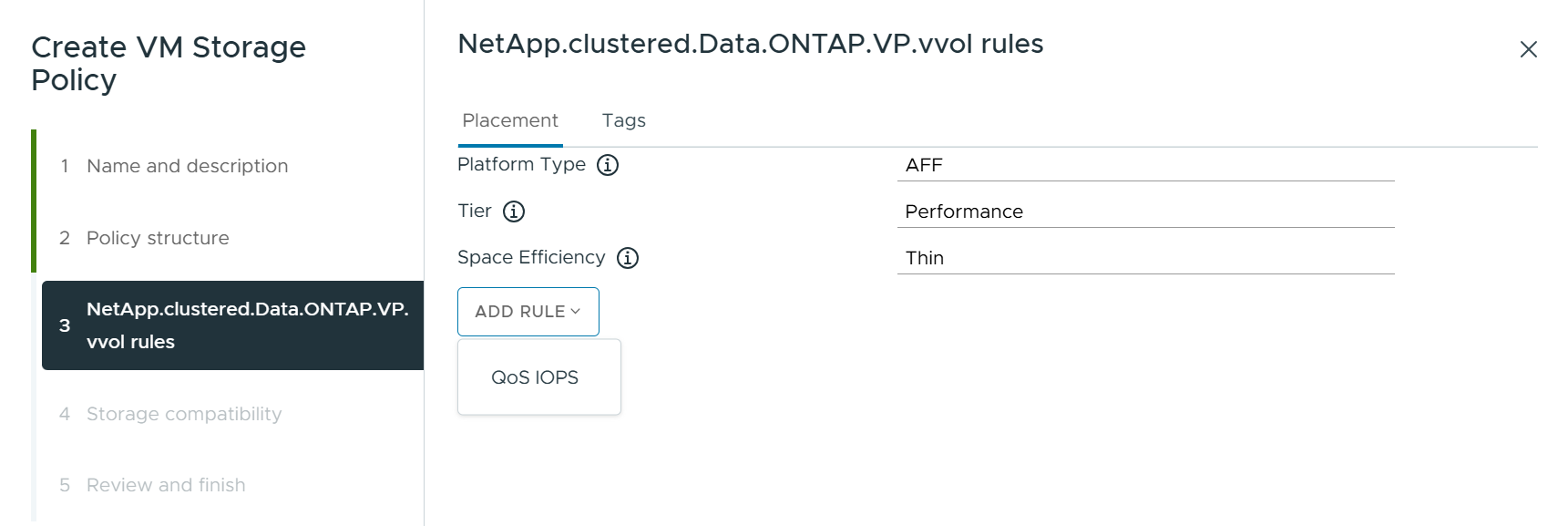

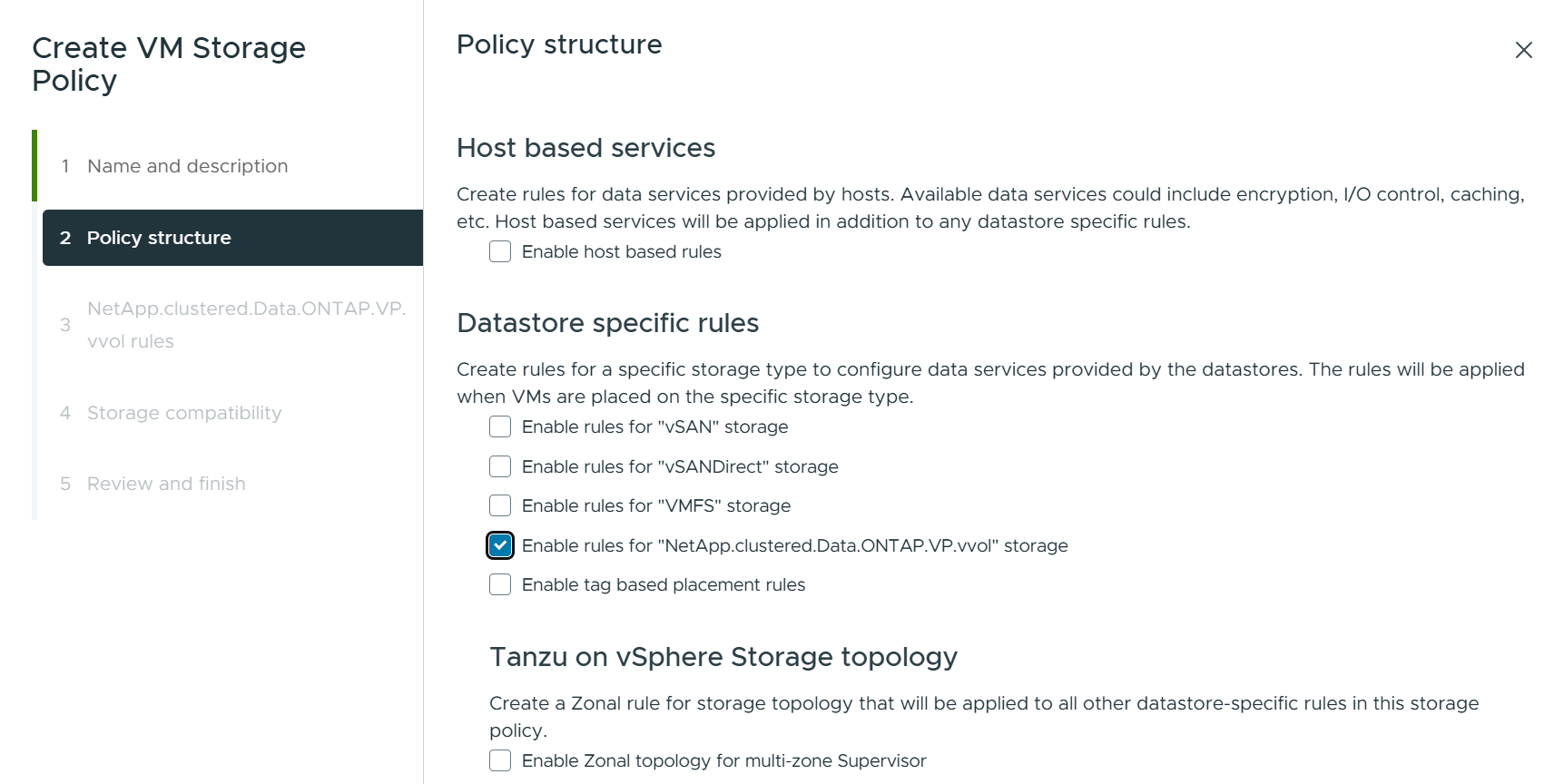

Le policy di storage delle macchine virtuali vengono utilizzate in vSphere per gestire funzionalità opzionali come Storage i/o Control o vSphere Encryption. Vengono inoltre utilizzati con vVol per applicare funzionalità di storage specifiche alla macchina virtuale. Utilizzare il tipo di storage "NetApp.Clustered.Data.ONTAP.VP.vvol" e la regola "ProfileName" per applicare un SCP specifico alle macchine virtuali attraverso l'utilizzo del criterio. Consulta link:vmware-vvol-ontap.html#Best practice[esempio di configurazione di rete con vVol su NFS v3] per un esempio con il provider VASA degli strumenti ONTAP. Le regole per lo storage "NetApp.Clustered.Data.ONTAP.VP.VASA10" devono essere utilizzate con datastore non basati su vVol.

Le versioni precedenti sono simili, ma come menzionato in Funzionalità di profilo della capacità dello storage con la release di tool ONTAP, le opzioni disponibili variano.

Una volta creata la policy di storage, è possibile utilizzarla per il provisioning di nuove macchine virtuali, come illustrato nella "Implementare la macchina virtuale utilizzando i criteri di storage". Le linee guida per l'utilizzo delle funzionalità di gestione delle prestazioni con VASA Provider 7,2 sono illustrate nella Gestione delle performance con gli strumenti ONTAP 9.10 e versioni successive.

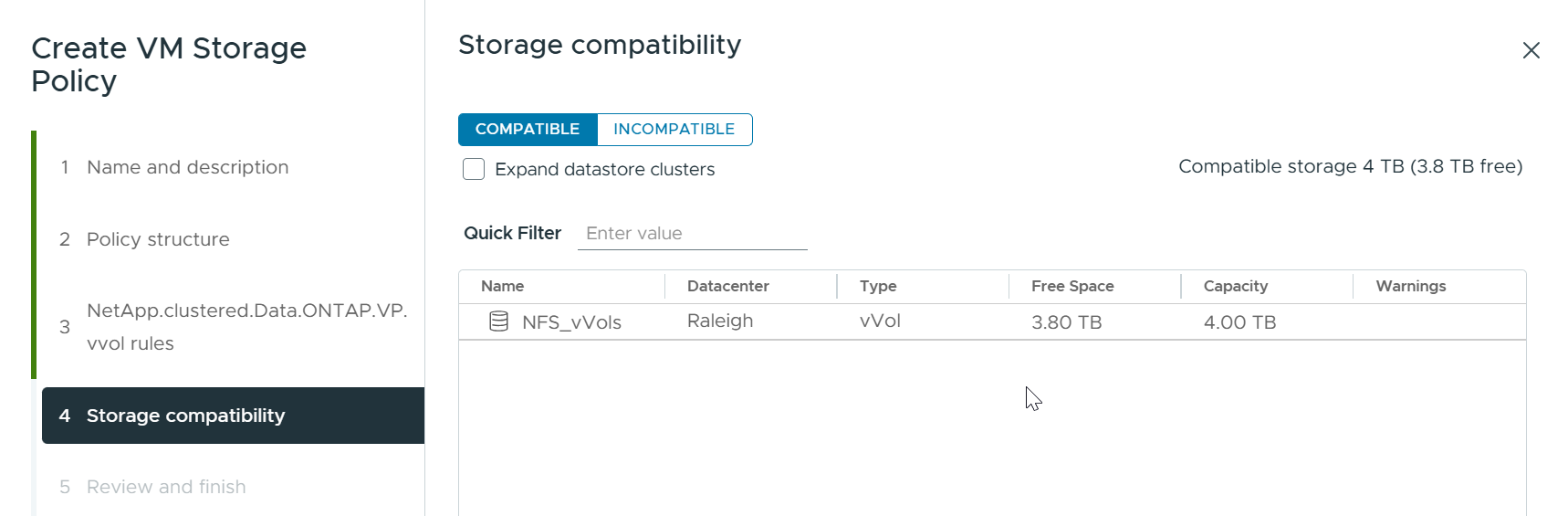

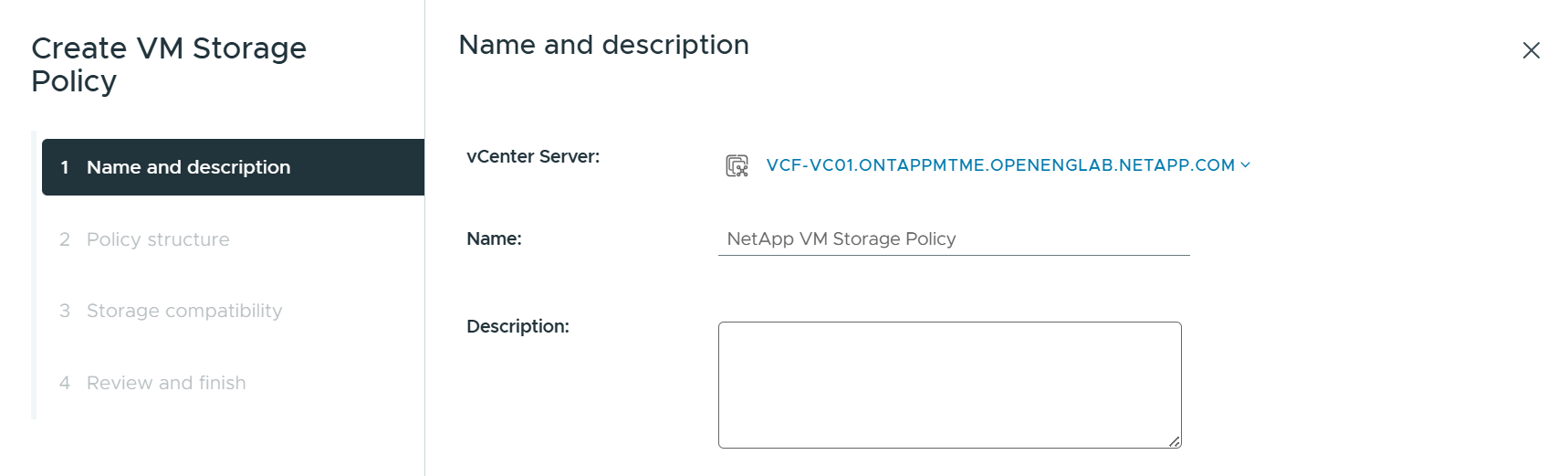

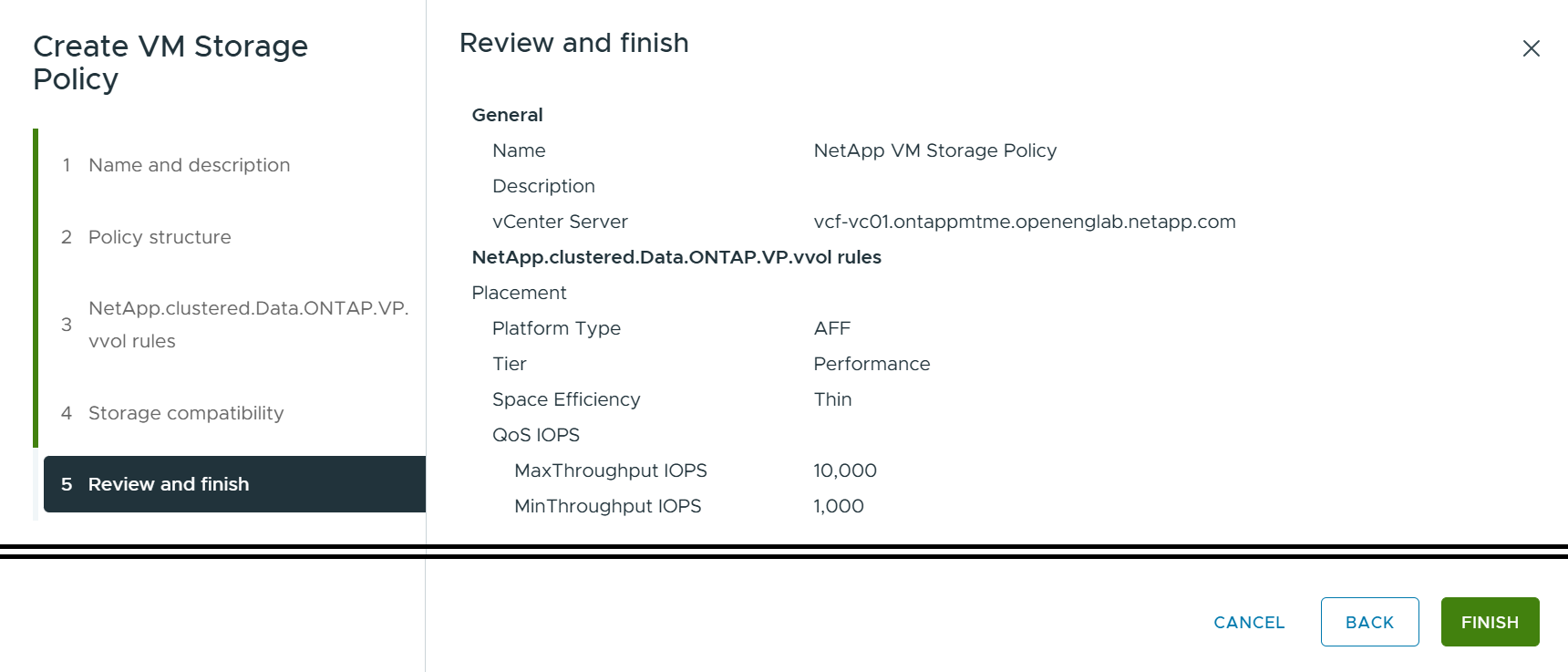

Creazione di policy di storage delle macchine virtuali con tool ONTAP VASA Provider 9,10

"Creazione dei criteri di storage delle macchine virtuali con i tool ONTAP Provider VASA 9.10",300

Gestione delle performance con gli strumenti ONTAP 9.10 e versioni successive

  • ONTAP Tools 9.10 utilizza il proprio algoritmo di posizionamento bilanciato per inserire un nuovo vVol nel miglior volume FlexVol all'interno di un datastore vVol. Il posizionamento si basa sui volumi SCP specificati e FlexVol corrispondenti. In questo modo si garantisce che il datastore e lo storage di backup soddisfino i requisiti di performance specificati.

  • La modifica delle funzionalità delle performance, ad esempio IOPS min e max, richiede un'attenzione particolare alla configurazione specifica.

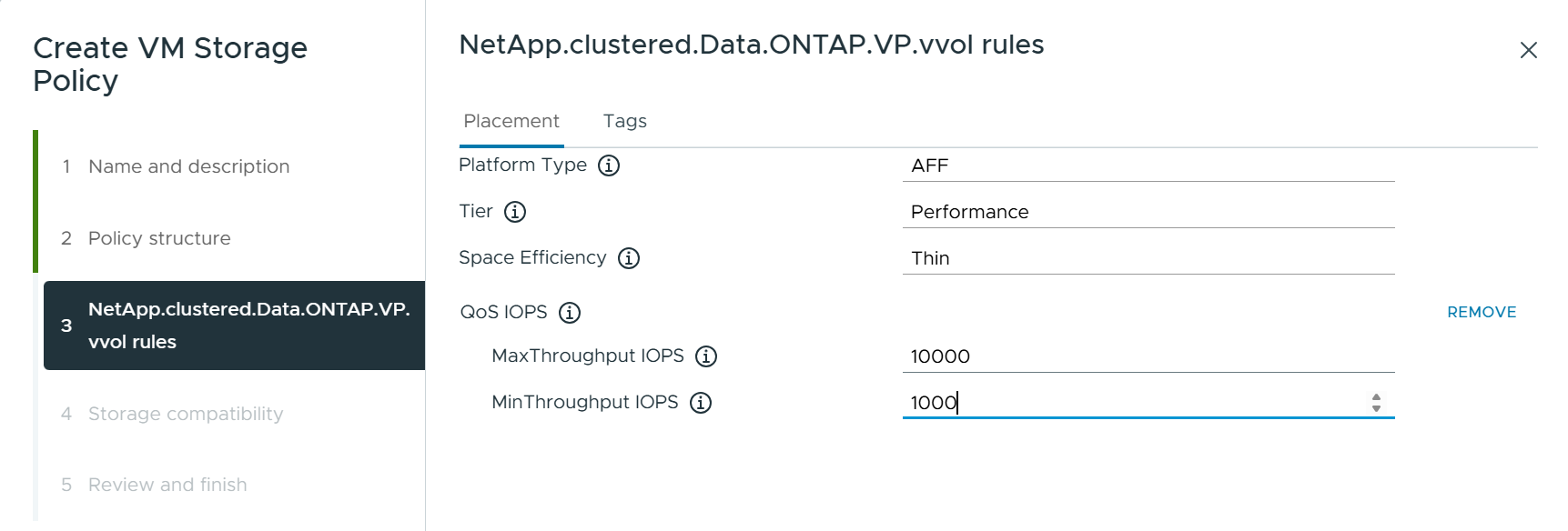

    • I valori minimo e massimo di IOPS possono essere specificati in un SCP e utilizzati in una policy VM.

      • La modifica degli IOPS in SCP non modificherà la QoS sui vVol fino a quando il criterio della VM non viene modificato e quindi riapplicato alle VM che lo utilizzano (vedere la) Funzionalità di storage per gli strumenti ONTAP 9.10 e versioni successive). Oppure creare un nuovo SCP con gli IOPS desiderati e modificare il criterio per utilizzarlo (e riapplicarlo alle macchine virtuali). In genere, si consiglia di definire semplicemente criteri di storage di SCP e VM separati per diversi livelli di servizio e di modificare semplicemente la policy di storage delle macchine virtuali sulla macchina virtuale.

      • Le personalità AFF e FAS hanno impostazioni IOPS diverse. Sia min che Max sono disponibili su AFF. Tuttavia, i sistemi non AFF possono utilizzare solo le impostazioni relative al numero massimo di IOPS.

  • In alcuni casi, potrebbe essere necessario migrare un vVol dopo una modifica di policy (manualmente o automaticamente dal provider VASA e da ONTAP):

    • Alcune modifiche non richiedono alcuna migrazione (ad esempio, la modifica di Max IOPS, che può essere applicata immediatamente alla macchina virtuale come descritto sopra).

    • Se la modifica del criterio non può essere supportata dal volume FlexVol corrente che memorizza il vVol (ad esempio, la piattaforma non supporta il criterio di crittografia o di tiering richiesto), sarà necessario migrare manualmente la macchina virtuale in vCenter.

  • Gli strumenti ONTAP creano policy QoS individuali non condivise con le versioni attualmente supportate di ONTAP. Pertanto, ogni singolo VMDK riceverà la propria allocazione di IOPS.

Riapplicazione dei criteri di storage delle macchine virtuali

"Riapplicazione della policy di storage delle macchine virtuali"0,300
