ストレージクラスタと関連するSVMのピア関係が確立されている必要があります。

両方のストレージクラスタでONTAPメディエーターが使用可能で設定されている必要があります。

ONTAPのドキュメントでは "ONTAPでのSnapMirrorアクティブ同期の概要"、SnapMirrorアクティブ同期を使用する整合グループの概念を次のように説明しています。

整合グループはFlexVolボリュームの集まりで、ビジネス継続性のために保護する必要があるアプリケーションワークロードの整合性を保証します。

整合性グループの目的は、複数のボリュームのSnapshotイメージを同時に作成して、ある時点における一連のボリュームのcrash-consistentコピーを作成することです。整合グループを使用すると、データセットのすべてのボリュームが休止され、正確に同じポイントインタイムにスナップされます。これにより、データセットをサポートするボリューム間でデータ整合性のあるリストアポイントが提供されます。これにより、整合グループは従属書き込み順序の整合性を維持します。ビジネス継続性のためにアプリケーションを保護する場合は、ソースとデスティネーションの整合グループの間にデータ保護関係を確立できるように、このアプリケーションに対応するボリュームグループを整合グループに追加する必要があります。ソース整合性とデスティネーション整合性には、同じ数とタイプのボリュームが含まれている必要があります。

HANAシステムのレプリケーションでは、整合性グループに、個 々 のHANAシステムで使用されるすべてのボリューム（データ、ログ、共有）が含まれている必要があります。整合グループに含めるボリュームは、同じSVMに格納する必要があります。オペレーティングシステムイメージは、独自の整合グループを持つ別のボリュームに格納できます。次の図は、2つのHANAシステムを使用した構成例を示しています。

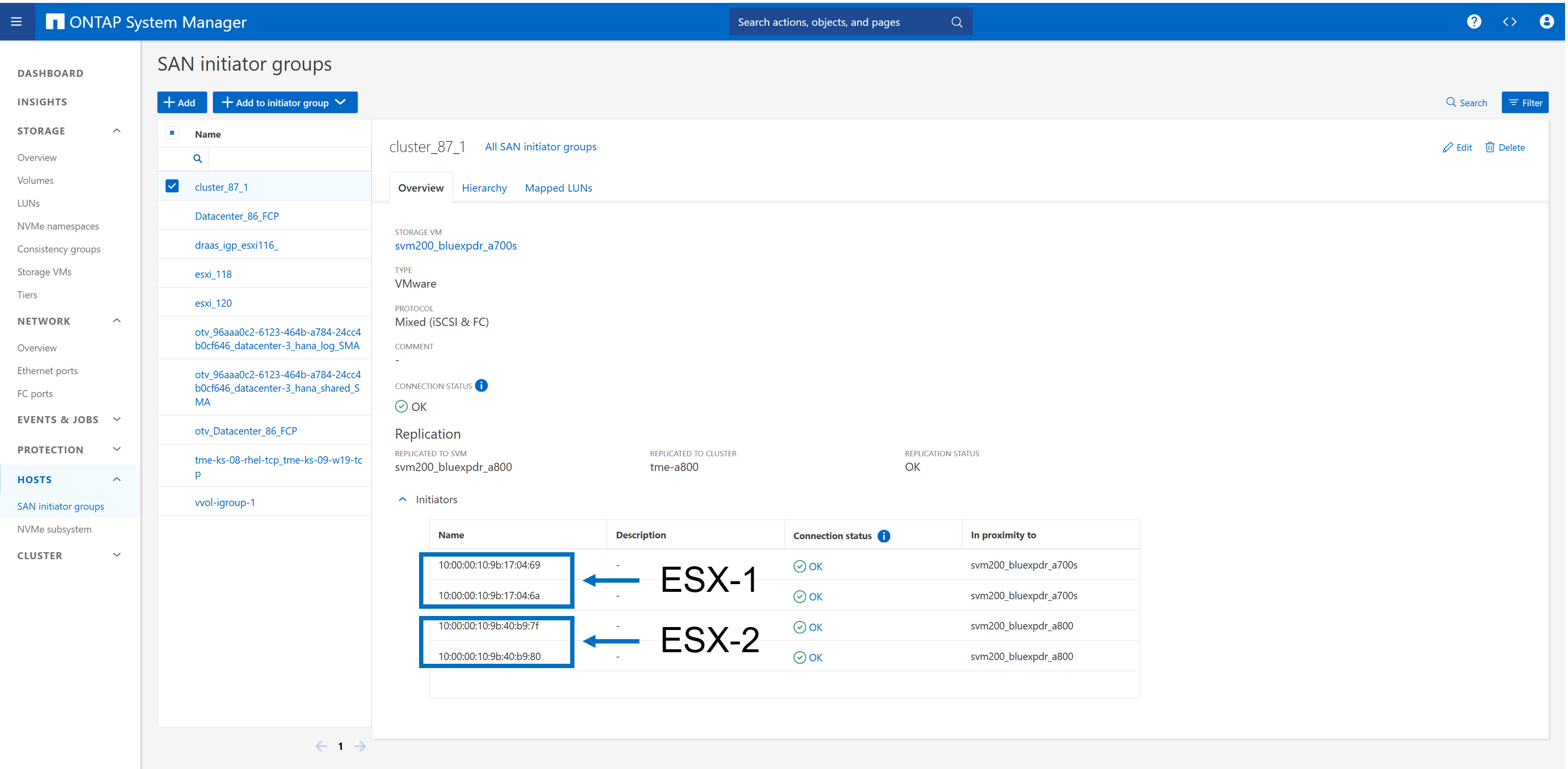

このラボのセットアップでは、SnapMirrorのアクティブな同期レプリケーションに使用する両方のストレージSVMを含むイニシエータグループを作成しました。後述するSnapMirrorのアクティブな同期設定では、イニシエータグループをレプリケーションの一部として定義します。

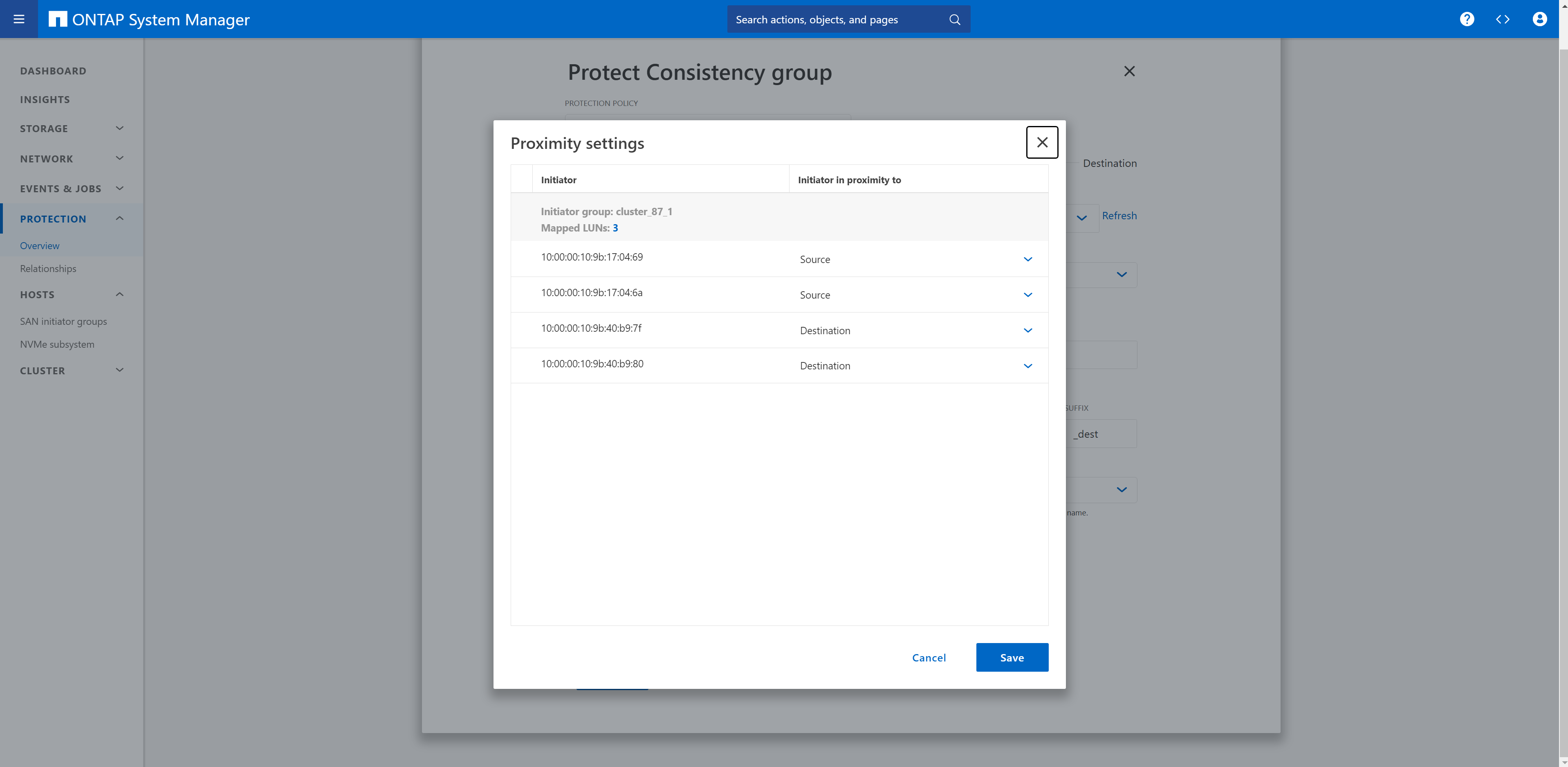

このプロキシミティ設定を使用して、どのESXホストがどのストレージクラスタに近いかを定義しました。この例では、A700はESX-1に近く、A800はESX-2に近くなっています。

HANAシステム、SnapCenter、vSphereプラグインのOSイメージが格納されるデータストアは、HANAデータベースデータストアの場合と同じ方法でレプリケートされます。

SnapMirrorのアクティブな同期の動作は対称ですが、重要な例外が1つあります（プライマリサイトの設定）。

SnapMirrorアクティブ同期では、一方のサイトが「ソース」で、もう一方が「デスティネーション」と見なされます。これは一方向のレプリケーション関係を意味しますが、IO動作には適用されません。レプリケーションは双方向であり、対称であり、IO応答時間はミラーの両側で同じです。

レプリケーションリンクが失われた場合、ソースコピー上のLUNパスは引き続きデータを提供しますが、デスティネーションコピー上のLUNパスは、レプリケーションが再確立されてSnapMirrorが同期状態に戻るまで使用できなくなります。その後、パスでデータの提供が再開されます。

1つのクラスタをソースとして指定すると、レプリケーションリンクが失われた場合に、どのクラスタが読み取り/書き込みストレージシステムとして残っているかが制御されます。

プライマリサイトはSnapCenterによって検出され、バックアップ、リストア、クローニングの各処理に使用されます。
