E2800 コントローラの交換に際しての要件

共同作成者

E2800 コントローラを交換または追加する前に、要件と考慮事項を確認してください。

各コントローラキャニスターには、コントローラカード、バッテリ、およびオプションでホストインターフェイスカード( HIC )が搭載されています。シンプレックス構成に 2 台目のコントローラを追加したり、障害が発生したコントローラを交換したりできます。

これらの手順は、IOM12およびIOM12Bドライブシェルフに適用されます。

メモ IOM12BモジュールはSANtricity OS 11.70.2以降でのみサポートされます。IOM12Bをインストールまたはアップグレードする前に、コントローラのファームウェアが更新されていることを確認してください。
メモ これらの手順は、同様のシェルフIOMのホットスワップや交換用です。つまり、 IOM12 モジュールを別の IOM12 モジュールに交換するか、 IOM12B モジュールを別の IOM12B モジュールに交換しなければなりません。(シェルフに IOM12 モジュールを 2 台搭載することも、 IOM12B モジュールを 2 つ使用することもできます)

2 台目のコントローラの追加に際しての要件

2 台目のコントローラキャニスターは、シンプレックスバージョンの次のコントローラシェルフに追加することができます。

  • E2812 コントローラシェルフ

  • E2824 コントローラシェルフ

  • EF280 フラッシュアレイ

この図は、 2 台目のコントローラを追加する前( 1 台のコントローラキャニスターとブランクカバー)と 2 台目のコントローラを追加したあとのコントローラシェルフの例を示したものです。

28 DWG 2800 コントローラシンプレックス
28 DWG 2800 コントローラデュプレックス
メモ この図はコントローラキャニスターの例を示したものです。コントローラキャニスターのホストポートは、この図と異なる場合があります。

2 台目のコントローラを追加する前に、次の作業を完了しておく必要があります

  • 現在取り付けられているコントローラキャニスターと同じパーツ番号の新しいコントローラキャニスター。

  • 現在取り付けられているコントローラキャニスターの HIC と同じ新しい HIC (現在取り付けられているコントローラキャニスターにホストインターフェイスカードが搭載されている場合のみ)。

  • 新しいコントローラポートの接続に必要なすべてのケーブル、トランシーバ、スイッチ、ホストバスアダプタ( HBA )。

    互換性のあるハードウェアについては、を参照してください "NetApp Interoperability Matrix を参照してください" または "NetApp Hardware Universe の略"

  • ホストにマルチパスドライバがインストールされているため、両方のコントローラを使用できます。を参照してください "Linux の簡単な設定""Windows の簡単な設定"または "VMware の簡単な設定" 手順については、を参照し

  • ESD リストバンドを装着するか、静電気防止処置を施しておきます。

  • No.1 プラスドライバ。

  • 新しいケーブルを識別するためのラベル。

  • コントローラの SANtricity System Manager にアクセスできるブラウザを備えた管理ステーション。( System Manager インターフェイスを開くには、ブラウザでコントローラのドメイン名または IP アドレスを指定します)。

    必要に応じて、コマンドラインインターフェイス( CLI )を使用して一部の手順を実行できます。CLI にアクセスできない場合は、次のいずれかを実行できます。

    • * SANtricity System Manager (バージョン 11.60 以降) * - System Manager から CLI パッケージ( zip ファイル)をダウンロードします。[ 設定 ] 、 [ システム ] 、 [ アドオン ] 、 [ コマンドラインインターフェイス ] の順に選択します。次に、 DOS C :プロンプトなどのオペレーティングシステムプロンプトから問題 CLI コマンドを実行します。

    • * SANtricity Storage Manager/Enterprise Management Window ( EMW ):ソフトウェアをダウンロードしてインストールするには ' エクスプレス・ガイドの指示に従ってくださいEMW から CLI コマンドを実行するには、次のメニューを選択します: Tools [Execute Script]

コントローラの交換に際しての要件

障害が発生したコントローラキャニスターを交換するときは、バッテリと HIC が取り付けられている場合は元のコントローラキャニスターから取り外して、交換用コントローラキャニスターに取り付ける必要があります。

コントローラキャニスターに障害が発生したかどうかは、次の 2 つの方法で確認できます。

  • SANtricity System Manager の Recovery Guru で、コントローラキャニスターを交換するように指示されます。

  • コントローラキャニスターの黄色の警告 LED が点灯して、コントローラに障害が発生したことが通知されます。

    メモ コントローラの黄色の警告LEDは、交換時に次の状況が発生すると消灯します。
    • 代替ドライブパスで障害が発生しました

    • ドロワーが開いている/見つからない

    • ファンに障害が発生している/見つからない

    • 電源装置がありません

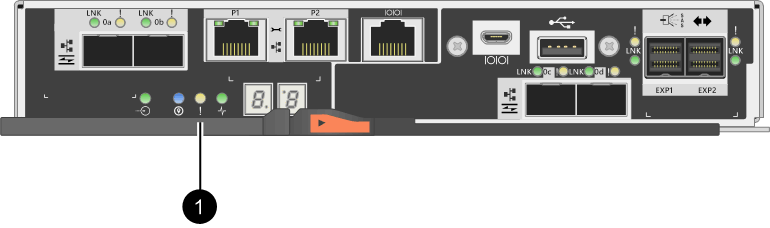

28 DWG 2800 controller Attn led maint e2800
  • ( 1 ) * Attention LED

メモ この図はコントローラキャニスターの例を示したものです。コントローラキャニスターのホストポートは、この図と異なる場合があります。

コントローラを交換する前に、次の作業を完了しておく必要があります。

  • 交換するコントローラキャニスターと同じパーツ番号の交換用コントローラキャニスター。

  • ESD リストバンドを装着するか、静電気防止処置を施しておきます。

  • コントローラキャニスターに接続する各ケーブルを識別するためのラベル。

  • No.1 プラスドライバ。

  • コントローラの SANtricity System Manager にアクセスできるブラウザを備えた管理ステーション。( System Manager インターフェイスを開くには、ブラウザでコントローラのドメイン名または IP アドレスを指定します)。

    必要に応じて、コマンドラインインターフェイス( CLI )を使用して一部の手順を実行できます。CLI にアクセスできない場合は、次のいずれかを実行できます。

    • * SANtricity System Manager (バージョン 11.60 以降) * - System Manager から CLI パッケージ( zip ファイル)をダウンロードします。[ 設定 ] 、 [ システム ] 、 [ アドオン ] 、 [ コマンドラインインターフェイス ] の順に選択します。次に、 DOS C :プロンプトなどのオペレーティングシステムプロンプトから問題 CLI コマンドを実行します。

    • * SANtricity Storage Manager/Enterprise Management Window ( EMW ):ソフトウェアをダウンロードしてインストールするには ' エクスプレス・ガイドの指示に従ってくださいEMW から CLI コマンドを実行するには、次のメニューを選択します: Tools [Execute Script]

デュプレックス構成の要件

コントローラシェルフにコントローラを 2 台搭載したデュプレックス構成の場合は、次の条件を満たしていれば、ストレージアレイの電源をオンにした状態でホスト I/O 処理を継続したままコントローラキャニスターを交換できます。

  • シェルフのもう一方のコントローラキャニスターのステータスが「最適」である。

  • SANtricity System Manager の Recovery Guru の詳細領域の「 * 削除してもよろしいですか?」というメッセージが表示され、このコンポーネントを削除しても安全であることを示します。

シンプレックス構成の要件

コントローラキャニスターが 1 つだけのシンプレックス構成の場合は、コントローラキャニスターの交換が完了するまでストレージアレイのデータにアクセスできません。ホスト I/O 処理を停止し、ストレージアレイの電源をオフにする必要があります。
